=Все об AIRMATIC= часть №3
Ну и под конец статьи, пара советов:
Если в процессе езды вдруг вы увидели красным надпись «AIRMATIC STOP, CAR TOO LOW!», сразу останавливайтесь (старайтесь не выворачивать колес сильно) и осмотрите авто. Если уровень действительно упал ниже допустимого, нужно ехать на СТО и искать проблему.
Не ездите с такой проблемой – это повлечет за собой:
Компрессор будет работать не выключаясь и попросту сгорит.
Если стойка низкая, то шина будет тереть подкрылок.
Есть риск повредить другие стойки на одной оси.
Есть временное решение для передних стоек, которым вы можете воспользоваться, чтобы добраться до ближайшей мастерской:
Ехать будет жестковато, но ненамного жестче, чем в режиме “Sport” – главное, до СТО доедете, да еще и крылья с подкрылками на месте будут.
При сообщении «AIRMATIC VISIT WORKSHOP!» белым на приборной панели, что означает, что неисправность носит электрический характер, без DAS не обойтись – нужны коды ошибок.
Если показывается ошибка по 1 клапану, например, код C1324-001 — Fault in component Y53y1 (Left rear solenoid valve 1) in assembly Y53 (left rear axle damping valve unit), то тут скорее всего виноват именно электромагнитный клапан, а если ошибок несколько сразу – большая вероятность плохого контакта, либо подобных вариантов.
«AIRMATIC STOP, CAR TOO LOW!» — красным на приборной панели.
Компрессор мертв — чтобы проверить эту гипотезу, заведите машину и посмотрите, работает ли он (вы должны услышать компрессор в районе переднего правого крыла). Если он не работает, проверьте предохранитель и реле. Неисправное реле может привести к безостановочной работе компрессора, и он попросту сгорит.
Негерметичная стойка — при сильной утечке будет слышен характерный шипящий звук, при слабой – можно определить визуально. Очень вероятно, что колесо с другой стороны (или колесо на другой оси на этой же стороне) также будет значительно ниже, но, как правило, в немного меньшей степени. Обратите внимание, что такие же симптомы могут наблюдаться также при неисправности линии или блок клапанов, так как сама стойка имеет клапан остаточного давления, который перекроет выход воздуха из стойки только в случае падения давления на ниже 4-5 бар, которое не отличить визуально от совершенно пустой стойки.
Линия не герметична. Не исключено, что линия к стойкам имеет трещины или микротрещины. В случае передних стоек линии идущие от клапанного блока к стойкам можно проверить спреем (см выше). Однако к пневмопатрубкам, идущим через интерьер авто к заднему мосту так запросто не подобраться. Самое простое решение – пустить альтернативную линию в обход «родной». Все равно не работает – ок, ищем дальше; работает – разбираем салон и меняем линию.
Блок клапанов подтекает. Не исключено, что блок клапанов не исправен и какой-то из клапанов не закрывается, тогда давление будет выпущено обратно в компрессор и выйдет из системы. Выше уже писалось о проверке блока клапанов.
Центральный резервуар потерял герметичность. Если тест показывает, что резервуар более не может держать давление, перед его заменой проверьте идущую к нему линию на герметичность.
Датчик уровня неисправен. Существует два датчика клиренса для каждого из передних колес и один для задней оси. Если датчик уровня докладывает о неверной высоте, система будет думать, что автомобиль уже имеет необходимый клиренс и не будет поднимать транспортное средство. Сведения, сообщенные датчиками могут быть просмотрены с помощью DAS. Если автомобиль поднимается, но потом падает снова, датчики высоты, скорее всего, не причина этому.
Частично использованы материалы сайта w220.ee
Принципы работы, неисправности, обслуживание AIRMATIC w220. Часть 3
Неисправности в пневмоподвеске AIRmatic
Начнем с дисплея. Сидите (или едете) вы в машине, вдруг слышите мелодичный звоночек и на дисплее (А1р13) загорается сообщение: «AIRMATIC VISIT WORKSHOP!» Такое сообщение на белом фоне означает, что в системе электрическая неисправность.
Именно в случае электрического сбоя в подвеске AIRmatic с ADS вы увидите на дисплее «AIRMATIC VISIT WORKSHOP!«, а значит, виновник этого сообщения выявлен и записан в память. Даже если Вы перезапустите двигатель (а собственно и систему) и сообщение исчезнет, а подвеска будет работать нормально, советую все же поехать на станцию и СТАРом считать ошибки, чтобы их устранить.
Важно помнить, что при неисправности подвеска переходит в аварийный режим – клапана закрываются, подвеска становится максимально жесткой, смена уровня жесткости, равно как и изменение клиренса более не доступно как вручную, так и автоматически)
Хит №2 — «AIRMATIC STOP, CAR TOO LOW!» Да еще и красным. Такое предупреждение появляется, если клиренс автомобиля стал на переднюю ось более чем на 50 мм (60 мм США), или на заднюю ось больше чем на 60 мм (70 мм США) ниже нормального уровня. Сообщение исчезнет, если уровень поднимется до 48 мм или 58 мм (58 мм или 68 мм в США) соответственно, ниже нормального уровня. Но причину лучше выявить сразу, особенно если это не просто просаживание из-за очень долгого простоя. Как доехать до СТО – см. ниже.
Ну и под конец статьи, пара советов:
Если в процессе езды вдруг вы увидели красным надпись «AIRMATIC STOP, CAR TOO LOW!», сразу останавливайтесь (старайтесь не выворачивать колес сильно) и осмотрите авто. Если уровень действительно упал ниже допустимого, нужно ехать на СТО и искать проблему.
Не ездите с такой проблемой – это повлечет за собой:
Компрессор будет работать не выключаясь и попросту сгорит (отключить компрессор можно, вынув реле или предохранитель).
Если стойка низкая, то шина будет тереть подкрылок.
Есть риск повредить другие стойки на одной оси.
Есть временное решение для передних стоек, которым вы можете воспользоваться, чтобы добраться до ближайшей мастерской без участия эвакуатора:

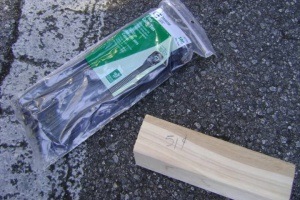

Шаг 1: возьмите деревянные бруски и кабельные стяжки

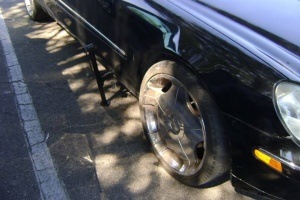

Шаг 2: с помощью домкрата поднимите автомобиль

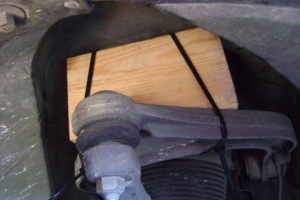

Шаг 3: Вставьте деревянный брусок и закрепите его кабельными стяжками

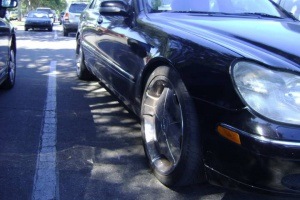

Шаг 4: опустите автомобиль
Ехать будет жестковато, но ненамного жестче, чем в режиме “Sport” – главное, до СТО доедете, да еще и крылья с подкрылками на месте будут.
При сообщении «AIRMATIC VISIT WORKSHOP!» белым на приборной панели, что означает, что неисправность носит электрический характер, без DAS не обойтись – нужны коды ошибок.
Если показывается ошибка по 1 клапану, например, код C1324-001 — Fault in component Y53y1 (Left rear solenoid valve 1) in assembly Y53 (left rear axle damping valve unit), то тут скорее всего виноват именно электромагнитный клапан, а если ошибок несколько сразу – большая вероятность плохого контакта, либо подобных вариантов.
«AIRMATIC STOP, CAR TOO LOW!» — красным на приборной панели. Возможные причины
Компрессор мертв — чтобы проверить эту гипотезу, заведите машину и посмотрите, работает ли он (вы должны услышать компрессор в районе переднего правого крыла). Если он не работает, проверьте предохранитель и реле. Неисправное реле может привести к безостановочной работе компрессора, и он попросту сгорит.
Негерметичная стойка — при сильной утечке будет слышен характерный шипящий звук, при слабой – можно определить визуально. Очень вероятно, что колесо с другой стороны (или колесо на другой оси на этой же стороне) также будет значительно ниже, но, как правило, в немного меньшей степени. Обратите внимание, что такие же симптомы могут наблюдаться также при неисправности линии или блока клапанов, так как сама стойка имеет клапан остаточного давления, который перекроет выход воздуха из стойки только в случае падения давления на ниже 4-5 бар, которое не отличить визуально от совершенно пустой стойки.
Линия не герметична. Не исключено, что линия к стойкам имеет трещины или микротрещины. В случае передних стоек линии идущие от клапанного блока к стойкам можно проверить спреем (см выше). Однако к пневмопатрубкам, идущим через интерьер авто к заднему мосту так запросто не подобраться. Самое простое решение – пустить альтернативную линию в обход «родной». Все равно не работает – ок, ищем дальше; работает – разбираем салон и меняем линию. Либо поменять в блоке клапанов трубки от стоек местами!
Блок клапанов подтекает. Не исключено, что блок клапанов не исправен и какой-то из клапанов не закрывается, тогда давление будет выпущено обратно в компрессор и выйдет из системы. Тогда трубку от компрессора к блоку клапанов (стороной, которая входит в компрессор опускает в емкость с водой, и смотрим пузыри)
Центральный ресивер потерял герметичность. Если тест показывает, что ресивер более не может держать давление, перед его заменой проверьте идущую к нему линию на герметичность.
Датчик уровня неисправен. Существует два датчика клиренса для каждого из передних колес и один для задней оси. Если датчик уровня докладывает о неверной высоте, система будет думать, что автомобиль уже имеет необходимый клиренс и не будет поднимать транспортное средство. Сведения, сообщенные датчиками могут быть просмотрены с помощью DAS. Если автомобиль поднимается, но потом падает снова, датчики высоты, скорее всего, не причина этому.
=Все об AIRMATIC= часть №1
Доброго времени суток.
На днях шерстил информацию о мерседесе, случайно наткнулся на статью в бескрайних интернет-ресурсах, где скажем все даже для чайников расписано про так называемый =AIRMATIC=. Я так и не понял как связаться с автором данной статьи для того, чтобы спросить у него разрешение на перенос (публикацию) данной статью на сайте DRIVE2.RU, поэтому выкину ссылку сюда, а также скомпилирую в свой БЖ для удобства пользования пользователей данного сайта, в том числе «мерсоводов». Я думаю автор статьи на меня не обидеться, если же обиделся, то я все удалю.
Итак, поехали.
Не проводите никаких работ с подвеской Вашего автомобиля без должной квалификации!
Пневматическая подвеска Airmatic появилась в широком применении на Mercedes W220 в качестве стандартной. Как опция на нем устанавливалась активная гидроподвеска ABC на моделях S500, а S600 шли только с Active Body Control. Все же остальные модели получили с завода Airmatic, которая обеспечивала как статическую, так и динамическую поддержку с помощью четырех пневмостоек. Каждая стойка представляет собой пневматический баллон и демпфер, собранные в один блок. В стойки Airmatic подается воздух из воздушного компрессора, расположенного за передним бампером автомобиля, вблизи переднего колеса. На противоположной стороне — центральный резервуар, который поддерживает давление через пневматическую линию и блоки клапанов. Блок клапанов подключен к компьютеру, который контролирует давление в системе, вес транспортного средства, Требуемую высоту транспортного средства, его положение (угол) на данный момент и затем устанавливает дорожный просвет соответственно этим данным.
Особенности пневмоподвески Airmatic:
Высота автомобиля управляется как вручную, так и в соответствии к скорости.
Электронный контроль клиренса поддерживает соответствие клиренса в передней и задней осях в соответствии с условиями вождения и загрузки транспортного средства. Когда автомобиль находится в неподвижном состоянии уровень восстанавливается, если разница по осям превышает +/- 10мм при открытии двери или крышки багажника. Во время движения уровень перенастраивается, если есть разница в клиренсе по осям достигает более чем +/- 20мм. В остальное время движения уровень регулируется до +/- 10 мм каждые 15 минут.
Активная система демпфирования ADS (Active Damping System), которая изменяет жесткость подвески согласно дорожным условиям и стилю вождения водителя. Дорожные условия определяются датчиками вертикального ускорения на кузове транспортного средства. Горизонтальное ускорение определяется путем измерения скорости движения автомобиля и угла поворота.
Преимущества пневмоподвески Airmatic:
Высокий уровень безопасности движения и комфорта езды
адаптация жесткости подвески к дорожным условиям и стилю вождения.
центр тяжести автомобиля понижается, так как клиренс автоматически уменьшается при скорости выше 70 км/час.
за счет уменьшения клиренса – уменьшается аэродинамическое сопротивление автомобиля и расход топлива
Индивидуальная адаптация: увеличение клиренса автомобиля на плохих дорогах и при необходимости переезда через препятствия; два возможных уровня жесткости пневмоподвески для комфортного или спортивного стилей вождения в автомобилях, произведенных до 08/99; три возможных уровня жесткости пневмоподвески для комфортного, спортивного и экстремального стилей вождения на автомобилях, производимых после 09/99.
Функционирование системы
Пневматическая подвеска Airmatic не настолько продвинутая, как ABC, но она реагирует на изменение дорожной обстановки и требует довольно много данных для того, чтобы обеспечить должное функционирование системы и комфорт для пассажиров.
Нормальный режим работы (двигатель заведен): когда автомобиль находится в неподвижном состоянии, уровень регулируется, если есть разница между высотой передней/задней осей более чем на +/- 10 мм. Измерение производится при открытии двери или крышки багажника.
Во время движения уровень перенастраивается, если есть разница в клиренсе по осям достигает более чем +/- 20мм. В остальное время движения уровень регулируется до +/- 10 мм каждые 15 минут.
В зависимости от ситуации, давление в системе поддерживают как компрессор, так и резервуар высокого давления. Сжатый воздух из резервуара используется только когда это необходимо, чтобы не закачивать воздух в резервуар слишком часто. Это происходит, например, если высота автомобиля падает ниже критического уровня при загрузке транспортного средства, или если водитель переключил систему в положение «увеличенный дорожный просвет». Давление из бачка также используется, когда автомобиль находится в неподвижном состоянии, чтобы минимизировать шум. В стандартной ситуации при движении транспортного средства, воздух в пневматические стойки поступает напрямую от компрессор.
Снижение клиренса автомобиля распознается модулем управления от датчиков уровня кузова при загрузке автомобиля. При срабатывании электромагнитных клапанов воздух подается к стойкам на передний, или задний мост, пока Ваш Mercedes-Benz не достигнет заданной высоты. Кроме того, клапан сброса давления открыается для уменьшения давления в стойке при разгрузке автомобиля (если не срабатывает система блокировки).
Функция “Wake-up” (Все происходит в течение 1 минуты)
Припаркованный автомобиль «просыпается» еще до запуска двигателя. Модуль управления AIRmatic с ADS получает сигналы от дверного контактного датчика, или датчика на крышке багажника, указывающие, что водитель может в ближайшее время запустить двигатель и проехать на автомобиле. Нынешний уровень транспортного средства сразу же проверяется и корректируется, если это необходимо. Клиренс автомобиля на передней оси считается критическим, если полный выворот колес не может быть гарантирован. В этом случае на многофункциональный дисплей в комбинации приборов выводится сообщение, чтобы предупредить водителя: «Stop car too low».
Если модуль управления «разбудили» (например, открыв одну из дверей), далее наступает период свободного времени до того, как водитель запустил двигатель, в течение которого корректируется клиренс Вашего Мерседеса. Это сокращает время ожидания, необходимое для коррекции уровня и подготавливает автомобиль к езде более оперативно. Давление в общем коллекторе используется, чтобы поднять стоящий автомобиль. Компрессор используется только если пневморезервуар пуст, при этом выполняются следующие условия: если клиренс автомобиля снижен более чем на 30 мм, он поднимается до нормального уровня воздухом из коллектора (если остаточное давление в нем > 11 бар). При падении клиренса транспортного средства 160 км/ч.
Контроль и регулировка клиренса
Модуль управления использует параметры от переключателя высоты автомобиля, выбранной водителем и скорости движения автомобиля для контроля соответствующего уровня через регулирующие клапаны и устанавливает правильный уровень транспортного средства в соответствии с загрузкой автомобиля.
Пневмоподвеска AIRmatic, снабжена резервуаром давления, чтобы сделать время изменения уровня как можно более коротким (например, чтобы выровнять автомобиль после погрузки). Сжатый воздух из резервуара используется только когда это необходимо, чтобы не закачивать воздух в резервуар слишком часто. Это происходит, например, если высота автомобиля падает ниже критического уровня при загрузке транспортного средства, или если водитель переключил систему в положение «увеличенный дорожный просвет». Давление из бачка также используется, когда автомобиль находится в неподвижном состоянии, чтобы минимизировать шум. В стандартной ситуации при движении транспортного средства, воздух в пневматические стойки поступает напрямую от компрессор.
Управление компрессором
Компрессор управляется через реле. Поскольку компрессор не предназначен для непрерывной работы, длительность и фаза охлаждения контролируются, чтобы избежать перегрузки компрессора.
Функция Wake-up
Припаркованный автомобиль «просыпается» еще до запуска двигателя. Модуль управления AIRmatic с ADS получает сигналы от дверного контактного датчика, или датчика на крышке багажника, указывающие, что водитель может в ближайшее время запустить двигатель и проехать на автомобиле. Нынешний уровень транспортного средства сразу же проверяется и корректируется, если это необходимо. Клиренс автомобиля на передней оси считается критическим, если полный выворот колес не может быть гарантирован. В этом случае на многофункциональный дисплей в комбинации приборов выводится сообщение, чтобы предупредить водителя: «Stop car too low».
Если модуль управления «разбудили» (например, открыв одну из дверей), далее наступает период свободного времени до того, как водитель запустил двигатель, в течение которого корректируется клиренс Вашего Мерседеса. Это сокращает время ожидания, необходимое для коррекции уровня и подготавливает автомобиль к езде более оперативно. Давление в общем коллекторе используется, чтобы поднять стоящий автомобиль.
Компрессор используется только если пневморезервуар пуст. Функция блокировки Если модуль управления обнаруживает, что все колеса автомобиля разгружаются, когда тот неподвижен, клапаны закрываются, чтобы оставить автомобиль на нынешнем уровне. Это важно, например, при замене колес или при проведении ремонтных работ (на подъемнике).
Цепь безопасности
В пневматической подвеске Airmatic с ADS модуль управления отслеживает все важные компоненты системы после включения и в процессе эксплуатации. Цепь безопасности следит за исправностью сигналов от датчиков, исправностью модуля управления и электрическими компонентами системы. Если обнаруживается неисправность, система отключается, и отображается соответствующее сообщение на многофункциональном дисплее панели приборов, чтобы предупредить водителя. Блок клапанов больше не контролируется и пневмостойки переключаются в режим «hard» (жесткий уровень для безопасности вождения). Кроме того, код неисправности записывается в модуле управления. Контроль клиренса частично выключается в зависимости от вида неисправности — система всегда стремится поддерживать выбранный уровень транспортного средства. Кроме того, цепь безопасности непрерывно контролирует напряжение аккумуляторной батареи. Если напряжение падает ниже 10,5 V или превышает 17.5 V, то система отключается до тех пор, пока напряжение не вернется в заданный диапазон.
В обычном режиме пневмоподвеска AIRmatic работает с давлением от 6 до 10 бар в зависимости от нагрузки. Электрический компрессор служит для подачи давления. Кроме того в системе пневмоподвески Airmatic имеется резервуар (42), который хранит сжатый воздухе под давлением между 13 и 16 бар. Давление в системе поддерживается от компрессора при движении автомобиля, либо из резервуара при стоящем автомобиле, или простое компрессора.
Управление клиренсом
В пневмоподвеске AIRmatic клиренс переднего и заднего мостов поддерживается благодаря пневматической системе подвески. AIRmatic поддерживает кузов на постоянном уровне при работающем двигателе независимо от нагрузки. Для этого воздух из воздушного компрессора поставляется к пневмостойкам через блок клапанов для корректировки уровня автомобиля. Клиренс автомобиля на передней оси фиксируется, как и на задней (с той разницей, что на передней оси учитываются показатели и справа и слева, а на задней – лишь усредненный показатель) двумя датчиками уровня, данные отправляются в модуль управления AIRmatic. Высота каждой из пневмостоек управляется блоком клапанов и предохранительным клапаном на компрессоре.
Компоненты пневмоподвески AIRmatic
Расположение электрических/электронных компонентов:
Пневмоподвеска AIRmatic, расположение пневматических компонентов:
Компрессор пневмоподвески AIRmatic (А9/1)
Электрический компрессор создает давление, необходимое для подъема автомобиля. Предохранительный клапан, встроенный в компрессор блок используется для снижения клиренса транспортного средства.
Основная часть компрессорного агрегата – сам компрессор и электродвигатель. Также тут присутствуют осушитель воздуха, фильтр, предохранительные клапаны и блоки клапанов. Блок клапанов закреплен той же монтажной панелью чуть выше компрессора и запитан от него пневматической магистралью высокого давления. Не вижу смысла вдаваться в дотошные исследования направления и последовательности движения потока сжатого воздуха, принцип и так понятен.
Осушитель воздуха, как вы понимаете, удаляет влагу из оного. Предохранительный клапан установлен в компрессорной установке (У1) требуется для отвода воздуха при опускании автомобиля. Разряженный воздух проводится через воздухоочиститель обратно в атмосферу. Это также очищает фильтр. Влагоотделитель — необслуживаемый. Конденсат отводится обратно в атмосферу при сбросе давления.
Интерестно, но довольно трудно получить информацию о функционировании и плановом техническом обслуживании воздушного фильтра. В общих чертах, рекомендуется менять фильтр время от времени, чтобы предотвратить повреждение компрессора пневмоподвески AIRmatic. А вот сколько это – кто его знает. Я бы предложил так же, как и фильтр салона (да, он у Вас есть =) ). Фильтр может забить мусором и отложиться соль с зимы после наших заботливых дорожжников, которые могут блокировать фильтр. Для W220 его номер A2203200069. Стоит он 10 Евро в оригинале, а заменить его станет в 15-20 минут.

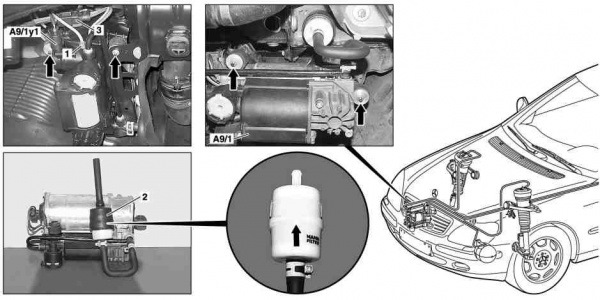

Замена компрессора на примере W220
Процедура замены компрессора:
1. Отсоедините аккумулятор.

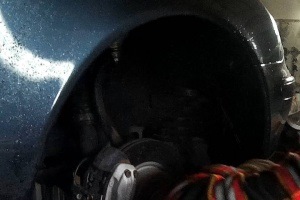

2. Снимите подкрыльник (правая передняя часть).
3. Отсоедините патррубки высокого давления (1) и компрессор (А9/1)
4. Отсоединить разъем клапана избыточного давлени (A9/1y1).
5. Отсоедините разъем электодвигателя от компрессора (3).
6. Вытяните шланг забора воздуха с воздушным фильтром (2) из лонжерона.
7. Открутите гайки, фиксирующие компрессор (А9/1).
8. Отсоедините реле компрессора (К40/7kO) только при установке нового компрессора. При других работах не отсоединяйте реле во избежание его повреждения!
9. Устанавливать в обратном порядке.
Видео по замене компрессора:
Обзор компонентов пневматической подвески AIRmatic:

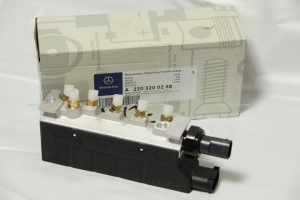

Блок клапанов пневмоподвески AIRmatic (Y36/6)
Расположенный над компрессором блок клапанов пневмоподвески (
) находится в правом переднем крыле. Блок клапанов управляет клиренсом автомобиля, отмеряя, сколько воздуха необходимо каждой из стоек. Он имеет электромагнитный клапан на каждое колесо (y1, y2, y3 и y4) для подъема или опускания транспортного средства. Пневмоподвеска AIRmatic с центральным коллектором (у5) соединяется с блоком клапанов. Датчик давления системы (В7) расположен на торце блока.
6 полиамидных патрубков ведут от блока клапанов к следующим компонентам:
1 — левая передняя пневмостойка
2 — правая передняя пневмостойка
3 — левая задняя пневмостойка
4 — правая задняя пневмостойка
5 — центральный коллектор
Р — воздушный компрессор
Функционирование:
40 – передние пневмостойки
41 — задние пневмостойки
k — обратный клапан остаточного давления
42 – Главный коллектор пневмоподвески
А9/1 – компрессор AIRmatic
m1 – мотор компрессора
у1 – клапан сброса давления
В7 — датчик давления пневмоподвески AIRmatic
Y36/6 – блок клапанов
y1 – клапан левой передней стойки
У2 — клапан правой передней стойки
У3 — клапан левой задней стойки
у4 — клапан правой задней стойки
у5 – Пневмоклапан центрального коллектора
а – воздушный фильтр
б – предохранительный клапан
с — влагоотделитель
По соображениям безопасности только один клапан может работать в тот же момент. Если мост просел слишком низко, давление подается между левым и правым клапанами поочередно.
Подъем автомобиля:
Клапана у1, у2, у3 и у4 – соответственно спереди слева, спереди справа, сзади слева и сзади справа, открываются по мере необходимости и сжатый воздух из центрального коллектора или воздушного компрессора с электродвигателем через блок клапанов (Y36/6) направляется пневмостойкам. Как только необходимый уровень транспортного средства достигается на переднем колесе, соответствующий клапан (y1 или y2) закрывается, другой клапан остается открытым до тех пор, пока уровень автомобиля также не скорректируется на другом колесе. На задней оси оба клапана (у3 и у4) закрываются, когда транспортное средство достигает заданного уровня, среднего между правым и левым (помните, раньше уже писалось, что высота считывается с каждого из передних датчиков, а от задних берется среднее значение).
Опускание автомобиля:
Открываются клапана всех пневмостоек (у1, у2, у3 и у4) открываются, как и блок клапанов (Y36/6). Вместе с ними открывается клапан сброса давления (у1) в компрессоре пневмоподвески airmatic (А9/1) и сжатый воздух выходит через этот клапан. Клапана на пневмостойках остаются открытыми до тех пор, пока автомобиль не достигнет необходимого клиренса.
Проверка на отсутствие утечек:
На правой стороне транспортного средства снять подкрыльник, чтобы получить открытый доступ к компрессору и блоку клапанов.
Используя спрей для обнаружения утечек (или на худой конец что-то типа мыльного раствора), нанесите его на линии соединения 1, 2, 3, 4, 5, P на блоке клапанов и подождите 10-15 минут после распыления. Это поможет обнаружить незначительные утечки. Тяжелые утечки очевидны сразу.
Временами блок клапанов выходит из строя, когда клапаны перестают держать давление, либо вовсе не могут закрыться из-за заусенец. Теоретически некоторые СТО берутся его чинить, но как долго такой ремонт «продержится» — это как лотерея.
Датчик давления пневмоподвески AIRmatic (В7)
Расположен в правой передней части у блока клапанов. Измеряет давление в системе и используется модулем управления для перепроверки входящих данных.
Функционирование
а — Электронный модуль (гибридный)
b – входящее давление
с — линия
d — металлический корпус
e – стеклянный сердечник
f – уплотнение сткла
g — номинальное давление
h — датчик давления
i — силиконовое масло
k — металлическая защитная диафрагма
Чувствительный элемент сравнивает входящее давление (b), которое должно быть измерено с эталонным давлением (g) в датчике. Давление (b) передается на датчик давления (h) с помощью металлической защитной диафрагмы (k) и силиконового масла (i). Блок электроники (а), получает данные о давлении в виде аналогового напряжения на ЭБУ, находится внутри металлического корпуса (D).
