Актуатор роботизированной коробки: что это такое?

Роботизированные коробки передач все чаще включаются в базовую комплектацию автомобилей разных моделей. Причиной такой популярности является надежность и удобство использования «робота».

Одним из главных узлов роботизированной КПП является актуатор (сервопривод). В этом материале мы рассмотрим специфику работы актуатора на РКПП (например, на Тойота Королла).

Зачем нужен актуатор?

Главной целью этого компонента является выбор оптимальной передачи для максимально эффективной эксплуатации мотора. Актуатор состоит из следующих компонентов:

Основной механизм состоит из нескольких дополнительных элементов:

Как работает актуатор

Во время работы вал электромотора передает крутящий момент на рычаги редуктора. Также вал воздействует на соответствующий элемент рычага выбора и переключения передач. Тот использует переданную энергию для приведения в движение внутреннего рычага выбора и переключения передач.

Движение вала электромотора направляется на реечную передачу и другие элементы. В результате внутренний рычаг выбора и переключения передач приходит в движение, которое передается стержню вилки переключения. Это и вызывает смену передач.

Схема переключения передач: как это происходит

Сколько стоит актуатор

Для понимания цен «в общем» мы привели 2 примера: цены средние, актуальные для большинства авто

В продолжении статьи мы расскажем об основных нюансах при ремонте сервоприводных актуаторов, а также, укажем ориентировочные цены ремонта.

Источник

Уставший актуатор — оптимальный путь решения?!

Данный пост о злосчастной ошибке p0810 и замене актуатора на новый.

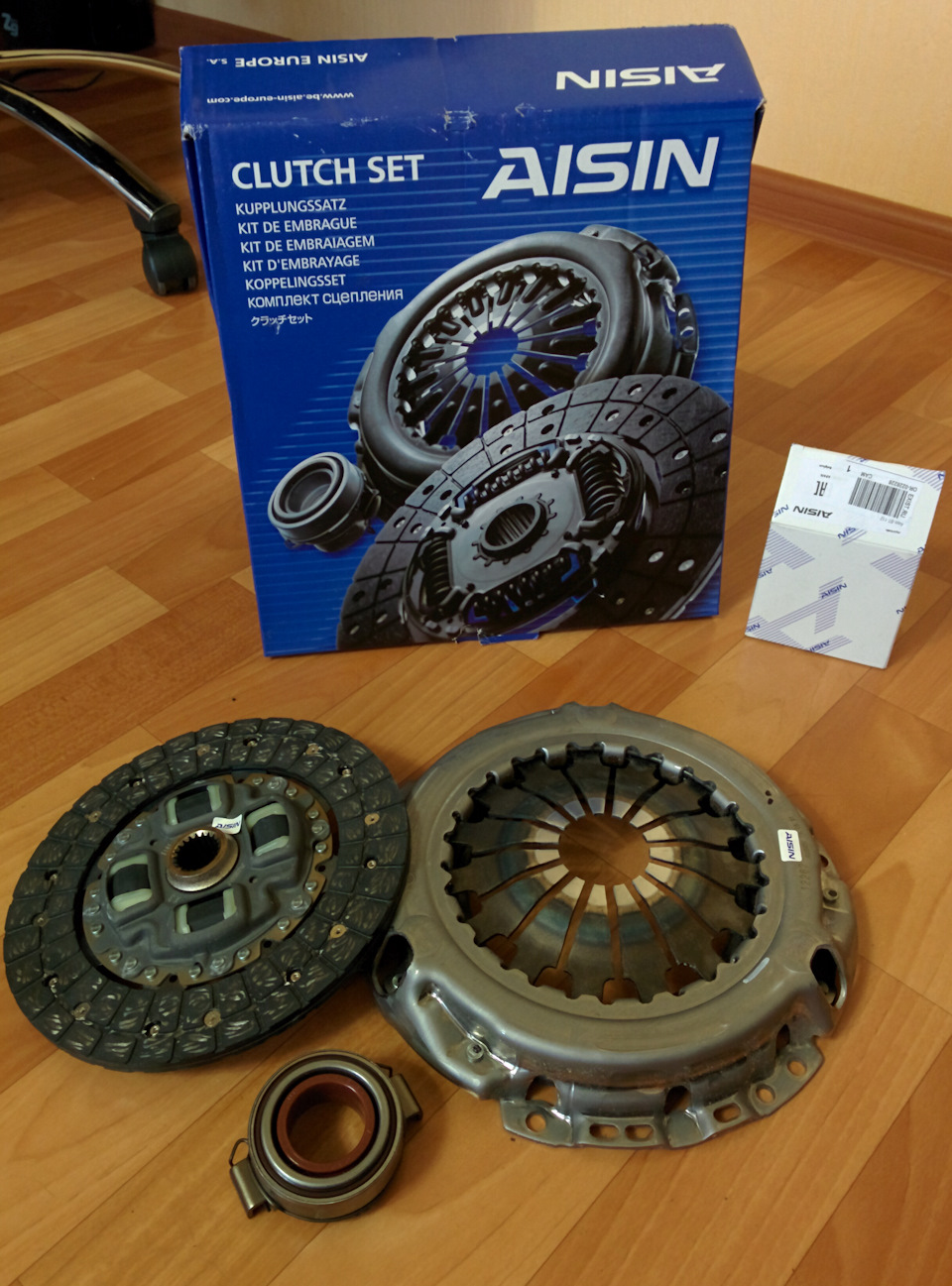

После замены сцепления я проехал порядка 150 км в обычном режиме, никаких проблем во время движения не ощущал, но одним прекрасным днем моя колесница останавливается на оживлённом светофоре, что сразу мне дало понять о том, что приключения мои не окончены. Диагностика показывает ошибку p0810, что прямо указывает на актуатор сцепления.

Поговорив с людьми «в теме», в частности с Антоном Мининым и поразмыслив над возможными решениями получил два исхода:

— Ремонт актутора — этот вариант сразу мне не понравился, да, дёшево, но на этом плюсы заканчиваются. Даже если бы я этого и хотел, то все равно не нашёл бы сервиса, где можно его обслужить, попытки найти такой сто были. Более того, долговременность данной процедуры ничем не гарантируется.

— Замена актутора — дорого, но надёжно, на 150 тыс.км можно забыть про эту проблему, что сильно соблазняет и сбережет мои нервы.

В итоге, решился менять, обратился снова к Антону Минину, но цена у него(29000₽) ломала мой психологический порог в 25000₽, который я был готов отдать за эту прекрасную деталь. Прошерстил автодок и экзист — цена все ещё кусалась и в конце концов зашёл на авито, увидел пару объявлений и решился набрать одному продавцу(цена актутора 25500₽, чей профиль внушал доверие(зарегистрирован давно, достаточно объявлений и все по роботу). Александр все подробно объяснил и сказал, что подробно проконсультирует по установке. Ииии… далее актуатор вылетает в Мурманск.

Пс/ в наличии ещё есть 15 актуаторов, так что кому нужно, связывайтесь с продавцом.

Получил я актуатор достаточно быстро и сразу мотнул его ставить.

Установка занимает недолгое время. Инициализация эбу и сцепления, далее колесница прыгает на мойку и вылетает на встречу новым вызовам.

Пс/ Устанавливали ли вы новый актуатор и сколько вы уже с ним проехали?
Пс2/ Как относитесь к ремонту актуатора?
Пс3/ Как вам бортжурнал, есть советы по ведению?)

Источник

🏁Особенности самостоятельного обслуживания актуатора сцепления на Toyota Corolla

Актуатор сцепления на Тойоте Королле с роботом предназначен для переключения скоростей без вмешательства водителя. При поломке узла невозможно размыкание кинематической цепи и изменение режима работы трансмиссии. В ряде случаев привод подлежит восстановлению. Его необходимо снять с КПП и разобрать для определения изношенных частей.

Понятие актуатора роботизированной коробки передач Toyota Corolla

В начале 2000-х гг. на машинах Corolla вместо ручной коробки скоростей появился робот, упростивший процесс управления автомобилем. В состав трансмиссии входила механическая 5-ступенчатая КПП и сервопривод, управлявший муфтой сцепления и приводом переключения.

Предназначение

Устройство обеспечивает воздействие на рычаг, который размыкает муфту сцепления. Во время прекращения подачи крутящего момента от двигателя второй сервопривод включает скорость в КПП. Затем актуатор плавно запускает сцепление, обеспечивая разгон автомобиля без рывков и вибраций.

Устройство и принцип действия

Внутри узла находится электродвигатель постоянного тока, который связан с тягой управления муфтой механической передачей. Предусмотрен датчик, определяющий положение диска сцепления и подающий сигнал на сервопривод выбора ступеней.

При подаче сигнала от контроллера двигатель через штангу отключает сцепление (имитируя нажатие ногой на педаль). После запуска требуемой скорости актуатор плавно включает подачу крутящего момента от коленчатого вала двигателя.

Особенности эксплуатации и обслуживания

В процессе нормальной эксплуатации автомобиля сервопривод сцепления не требует обслуживания. При работе происходит абразивный износ втулок, в которых вращается вал. Ось перекашивается и ускоряет разрушение направляющих элементов. Движение штока осуществляется рывками или происходит неполное отключение сцепления. В комбинации приборов может включиться индикатор шестерни. Коробка зависает в нейтральном положении, а в памяти блока управления записывается ошибка с кодом P0810.

Для снятия устройства с коробки необходимо перевести селектор в нейтральное положение, а затем заглушить мотор и отключить питание от бортовой сети автомобиля Corolla. Если вал заело, то следует выкрутить заглушку и повернуть ось отверткой до момента размыкания муфты сцепления. Затем необходимо демонтировать сервопривод для ревизии и замены изношенных компонентов.

Возможные неисправности и причины поломок

Основными причинами некорректной работы являются:

Симптомы и признаки

Основные признаки неисправности актуатора:

Описанные симптомы могут периодически пропадать, но постепенно проблемы с движением становятся постоянными.

В этом случае следует провести диагностику электроники и считать записанные в блоки управления ошибки. При повышении силы тока в цепи электродвигателя или нарушении положения выжимного диска сцепления сохраняется код Р0180. При повреждении жгутов электропроводки записывается ошибка Р0900.

Ремонт: процедура выполнения своими руками

Производитель не поставляет комплектующие для восстановления сервопривода, предлагая установку нового узла целиком. Сторонние изготовители выпускают ремкомплекты, позволяющие отремонтировать актуатор.

Для выполнения работ по снятию и монтажу понадобится набор гаечных ключей, тиски и отвертки с плоским жалом. Владельцу Toyota Corolla необходимо снять узел с машины, разобрать и найти поврежденные детали, а затем смонтировать и отрегулировать сервопривод.

Снятие и разборка

Краткий алгоритм действий:

Настройка и регулировка

Для восстановления узла используют втулки производства итало-китайской компании ISB, существуют аналоги от SKF. Для заполнения редуктора применяют смазку Arctic Tripod Grease от фирмы Ravenol или материал LM 47 Langzeitfett от Liqui Moly. Рекомендуется устанавливать шарикоподшипники Koyo или NSK, отличающиеся повышенным ресурсом.

Сборку актуатора производят в обратной последовательности.

Необходимо корректно установить зубчатую пару и датчик, который монтируют в гнезде до момента совмещения отверстий под крепежные винты.

Установка устройства

Алгоритм установки и настройки сервопривода на КПП автомобиля Corolla:

Доработка и модернизация актуатора сцепления на Тойоте Королле

К слабым местам узла относят недостаточную механическую прочность элементов силовой цепи. Замена электрического двигателя, жгутов проводки и втулок на модернизированные детали позволит повысить ресурс сервопривода. Других способов доработки не существует.

Установить актуатор от другого автомобиля невозможно из-за несовместимости посадочных размеров и рабочих параметров. Если восстановить узел не удается, то завод предлагает сервопривод в сборе (каталожный номер 31360-12030, цена от 52,5 тыс. руб.).

Источник

Ревизия актуатора сцепления Toyota Corolla робот

Внимание:
• При проведении работ, при подключенном аккумуляторе и включенном зажигании, НЕ НАЖИМАЙТЕ НА ПЕДАЛЬ ТОРМОЗА, так как это может привести в действие актуатор сцепления!
• Убедитесь что ваш аккумулятор достаточно заряжен, выполнять инициализацию рекомендуется на хорошо заряженном аккумуляторе.

Шаг 1: Снять преднатяг с диафрагмы сцепления — в дальнейшем «Зажим»
В руководстве по ремонту это называется «Регулировкой положения зажима» или «Регулировкой положения сцепления». Так же, как правило, роботоводы называют это сокращенно «Зажим».
Указание: Если ввод операции регулировки положения муфты не удалось завершить, следует выполнить операцию повторно, после выключения зажигания на время более 15 секунд.
Предостережение: Регулировка положения зажима важна для того, чтобы правильно работал механизм регулировки кожуха сцепления. Если механизм регулировки будет работать неправильно, то возрастет нагрузка на кожух сцепления. Это может привести к появлению ошибки с кодом P0810.

Как сделать «Зажим» с кабелем и со скрепкой описано тут.
При выполнении «Зажима» скрепкой, если у вас есть есть основания полагать что «Зажим» не проходит, желательно визуально убедиться в том, что шток выходит и заходит.

Движение штока в режиме зажима:

Шаг 2: Снятие актуатора сцепления

• Отсоедините клемму от отрицательного вывода аккумуляторной батареи
Примечание: Подождите 90 секунд после отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи перед повторным запуском. Это позволит предотвратить срабатывание SRS (то есть, срабатывания подушки безопасности, преднатяжителя ремней безопасности и т. д.).

• Снимите актуатор сцепления в сборе согласно руководству по ремонту. Для снятия нужно снять аккумулятор и площадку под ним.
Примечания:
— Не тяните за разъем с силой, это может привести к повреждению жгута проводов.
— Не ослабляйте гайку на наконечнике штока.

Шаг 3: Ревизия актуатора

Запчасти для ревизии актуатора сцепления Toyota Corolla робот есть тут.

Шаг 4: Установка актуатора сцепления
Этот шаг будет отличаться от рекомендаций бюллетеня, так как в нем отсутствует процедура разборки актуатора.
Вместо ремонта Toyota рекомендует менять актуатор, но, так как его стоимость около 30 тысяч рублей, целесообразно сделать ревизию.

• Нанесите смазку на затемненную область вилки выключения сцепления.
Смазочный материал: Смазка для сцепления RELEASE HUB GREASE (PZ455-0C0D1-90) или эквивалент.
Если у вас нет смазки RELEASE HUB GREASE, нанесите смазку для актуатора.

• Установите актуатор сцепления на кронштейн и временно закрепите его 3 болтами.
• Подсоедините разъем датчика хода сцепления и разъем электродвигателя.
• Подсоедините клемму отрицательного вывода к аккумуляторной батарее.

Шаг 4.1: «Зажим»
• Так как вы разбирали актуатор, нужно выполнить «Зажим» до инициализации, для вывода штока в нужное положение.
Как сделать «Зажим» с кабелем и со скрепкой описано тут.
При выполнении «Зажима» скрепкой, если у вас есть есть основания полагать что «Зажим» не проходит, желательно визуально убедиться в том, что шток выходит и заходит.

Шаг 4.2: Продолжаем шаг 4
• Отсоедините клемму от отрицательного вывода аккумуляторной батареи, снимите аккумулятор и площадку под ним, для удобства.
• Переместите актуатор сцепления через болтовое отверстие в направлении, указанном на рисунке стрелкой.

• Убедитесь, что вилка выключения сцепления легко перемещается в направлении, указанном на рисунке стрелкой.
• Переместите актуатор сцепления через болтовое отверстие в направлении, указанном на рисунке стрелкой, пока гайка штока актуатора сцепления (со стороны вилки выключения сцепления) не соприкоснется с канавкой, имеющейся в вилке выключения сцепления.

• Удерживая актуатор сцепления в сборе, заверните рукой 3 болта.
• Затяните 3 болта в последовательности A, B и C, как показано на рисунке. Поддерживайте актуатор сцепления, пока не затянете все 3 болта.

• Подсоедините разъем датчика хода сцепления и разъем электродвигателя.
• Подсоедините клемму отрицательного вывода к аккумуляторной батарее.

Шаг 5: Инициализация и настройка сцепления
Как сделать инициализацию сцепления с кабелем и со скрепкой описано тут.
Если пропустите НАСТРОЙКУ, получите моргающую N.

При запуске двигателя индикатор положения N рычага переключения передач начинает мигать.
Переведите рычаг переключения передач из нейтрального положения в любое другое положение.
Когда на последнем шаге рычаг переключения передач переводится из нейтрального положения в любое другое положение, TCM (Блок управления трансмиссией) выполняет настройку положения готовности.
На этом этапе значение параметра Learn-Clutch Standby Point (Настройка положения готовности сцепления) в таблице данных меняется с [Notexec] на [Exec].
Этот шаг завершает процесс инициализации и настройки.

Внимание: Если операции инициализации и настройки не были успешно завершены, повторите действия, начиная с шага 5, по истечении более 15 с после выключения зажигания.

Дополнительно: Калибровка положений синхронизации
Делается при замене узлов трансмиссии, но теоретически помогает ММТ определить правильные моменты переключения передач.

TCM (блок управления трансмиссией) во время настройки запоминает положения синхронизации шестерней передаточного механизма для более плавного переключения передач.
После ремонта узлов системы следует выполнить калибровку положений синхронизации механической трансмиссии «multimode» во время движения автомобиля.

При езде в режиме M выполните переключения на более высокую и более низкую передачи между 1-й и 5-й передачами на скоростях, указанных ниже:

Удобнее переключать по тахометру на 4 тыс. об./мин.

Убедитесь, что переключение передач происходит плавно.

Указание:
• Переключение передач следует производить с интервалом более 2 с.
• Если после калибровки положений синхронизации при переключении передач возникает толчок, повторите калибровку положений синхронизации.

Видео по снятию и установке актуатора сцепления от SWS:

Источник

Снова робот. Правильный актуатор сцепления

Не так давно выкладывал запись о том, что поставил «хитрые» композитные втулки в актуатор. По сути, на них машина должна была ходить долго и счастливо. НО! Проехал я чуть меньше 2000км(что-то для меня рекордный =) ) и опять шестеренка+нейтраль. Печаль. Правда оговорюсь, эти втулки я не «дорабатывал», возможно, это и был косяк.

Когда ставил тефлон, уже потихоньку искал где же можно переточить актуатор под подшипники, считая эту переделку самой правильной, после покупки нового актуатора. И вот я нашёл… В чудесном городе Орск нашёлся очень хороший мастер, который согласился мне всё сделать в лучшем виде. Плюс ему самому интересно было, что же такое робот и почему все так его «хаят».

И вот что из этого получилось.

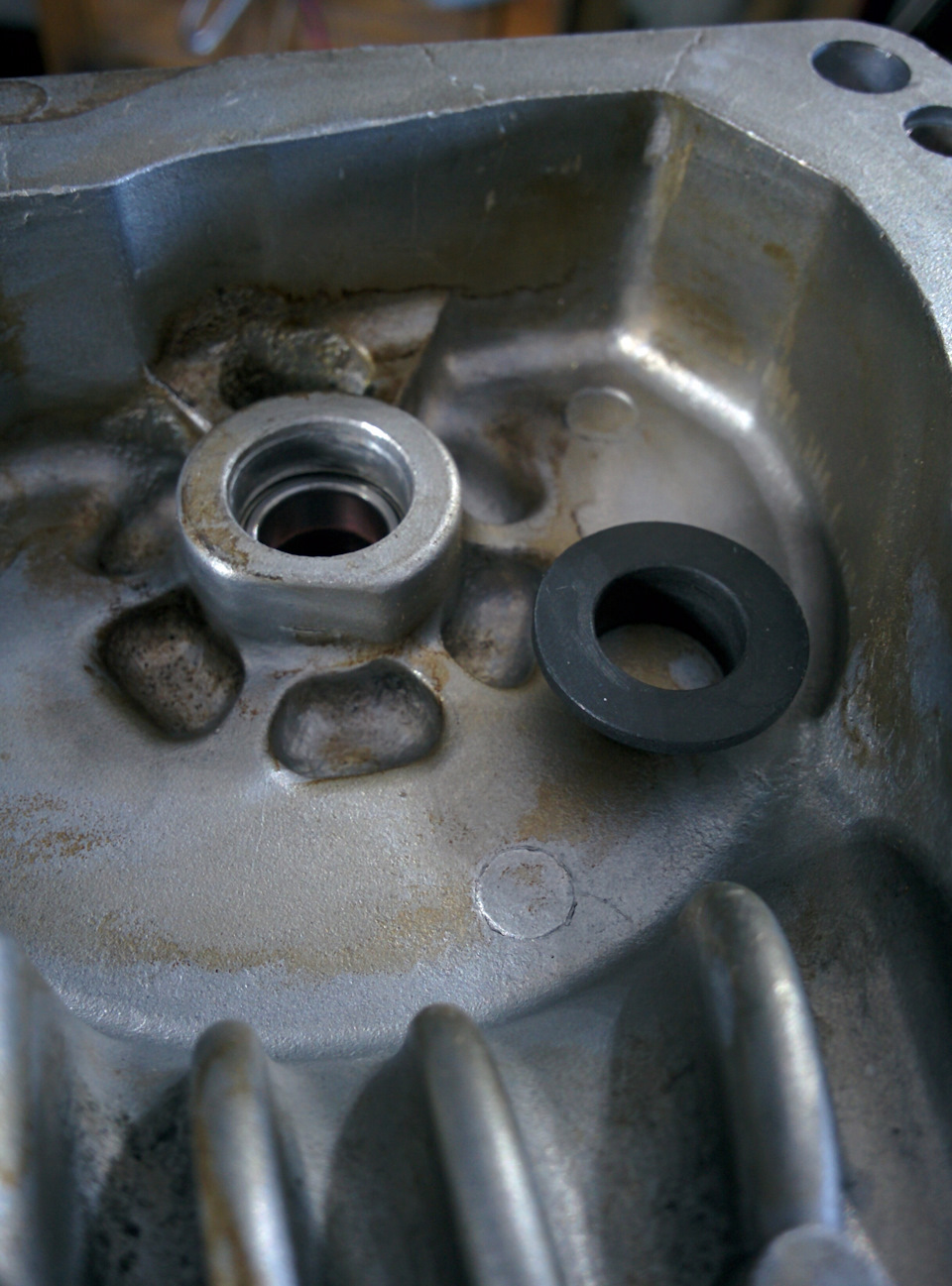

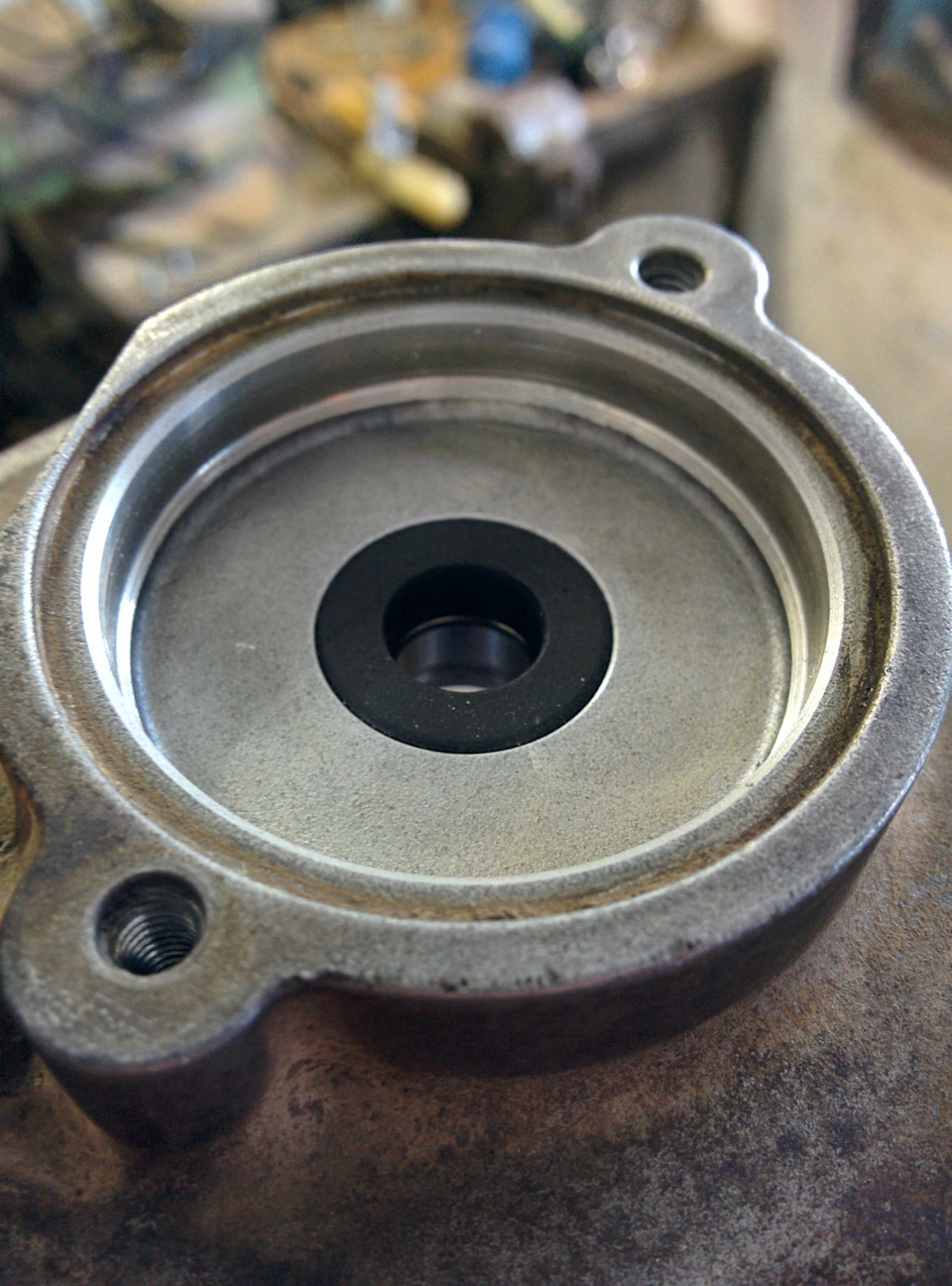

Решили в верхнюю крышку поставить 2 подшипника размерами 9х17х5. Я ставил l1790zz NMB. Но в виду того, что emex прислал мне не пойми что, решили ставить как есть. К тому же на момент заказа подшипника и передачи его мастеру, я не думал точить крышку под 2 подшипника. В магазине подшипники такого размера найти сложно, поэтому решили поставить 1 подшипник + втулку из коксофторопласта. Этот материал, по словам мастера, очень износостойкий и как раз призван работать в условиях с минимальной смазкой, что у нас и есть. Решил довериться его опыту)

Внизу был установлен подшипник размерами 9х26х8. Модель его видно на фото. Так же выточена стальная шайба на вал, для центровки червячной пары.

Сам вал шлифанули с обоих сторон до 9 мм. На подшипники руками одеть очень сложно, но можно. Оно и правильно, чтобы люфта не было никакого.

Недавно во дворе застрял, примерно час — полтора выманивал машину из затора, всё это время «вперед-назад». Залил датчики второго актуатора, при включении задней, он сначала показывал 5ю передачу, только потом заднюю, вырвал юбку на бампере. Но ничего, выбрался и ошибок не было. Я аж прям возрадовался автомобилю. Но радоваться пока рано, пробег маленький)

И чтобы вся эта эпопея с роботом была повержена навсегда(по крайней мере, пока я ездить буду), купил ещё и сцепление. Надеюсь моё до лета дотянет, а там и сам поменяю его.

На этом у меня всё, всем спасибо за то что прочитали!

Всем ровнейших дорог и живучих автомобилей!
