Почему литиево-ионный аккумулятор шипит и взрывается при зарядке?
Все же давно знают, что 18650 лучше и быстрее всего заряжать в микроволновке! Ну, автор, чё ж ты такой необознаный то, в каком веке живёшь?
Поэтому Я за электромашины переживаю, тут человек не может своими силами аккумулятор разером с палец потушить, а если начнет гореть аккумулятор в электромашине то это же пипец что будет. Скажу что в Тесле 7104 таких штук Как устроен аккумулятор электромобиля Tesla Model S
Так толсто, что тонко. 🙂
А паяльник обязательно должен быть советским?)
Выдумал или реально не знаешь различий в NiMH, Li-ion и Lead-Acid?
Я слышал про этот случай, там сейчас саркофаг построили.
потому что эти аккумуляторы слегка «технологичные» и для их зарядки нужны правильные зарядные устройства
плюс желательно брать аккум с защитой (если используешь один) либо БМС если массово
Выравнивание емкостей банок Li-Ion аккумуляторов
Есть 91 аккумулятор, емкость каждого определяется числом от 2400 до 2900(мАч). Соединяются они по 7шт в параллель и 13 групп последовательно. Необходимо сгруппировать аккумуляторы так, чтобы получились одинаковые или максимально близкие емкости параллельно соединенных групп.
Ы-эээксперименты! Убиваем предохранитель на 5000А
Рабочий лишился глаза при взрыве аккумулятора
Разрыв клеммы аккумулятора при измерении оммического сопротивления силового трансформатора
Советская царь батарейка
Была найдена на секретном объекте МО.
Фольксваген открыл завод по глубокой переработке литий-ионных аккумуляторов
В 2019 году сообщалась, что немецкий автомобильный концерн Фольксваген (Volkswagen, VW) начал строить завод по глубокой переработке литий-ионных аккумуляторов в Зальцгиттер (Salzgitter), ФРГ.
В пятницу автопроизводитель сообщил о запуске этой пилотной площадки.
По заявлению компании, она использует процесс замкнутого цикла для восстановления ценного сырья, такого как литий, никель, марганец и кобальт, из литий-ионных аккумуляторов. Цель состоит в том, чтобы обеспечить 90-процентную степень переработки этих материалов, а также алюминия, меди и пластика, которые затем можно снова использовать для производства новых батарей.
На построенном экспериментальном заводе перерабатываются только такие батареи, которые больше не могут использоваться для каких-либо других целей. То есть перед переработкой проводится анализ, подходят ли аккумуляторы для повторного использования в мобильных системах хранения, гибких станциях быстрой зарядки или мобильных зарядных роботах.
Большие объёмы батарей, которые совсем ни на что не годны, достигли конца своего жизненного цикла, появится не раньше конца десятилетия, говорится в сообщении VW. Поэтому пилотная установка в Зальцгиттер может ежегодно перерабатывать до 3600 аккумуляторных блоков. Это соответствует примерно 1500 тоннам. В дальнейшем возможно масштабирование.
Разработанный процесс переработки не требует энергоемкой плавки. Согласно заявлению Volkswagen, поставляемые аккумуляторные системы сначала глубоко разряжаются и разбираются. Затем отдельные части измельчают в гранулы, которые после этого сушат. Помимо алюминия, меди и пластмасс, в первую очередь получается ценный «черный порошок», который содержит важное сырье для аккумуляторов — литий, никель, марганец и кобальт, а также графит. Разделение и обработка отдельных веществ с помощью гидрометаллургических процессов — с использованием воды и химических реагентов — осуществляется специализированными партнерами.
Затем восстановленные вещества могут использоваться для производства новых батарей. «Таким образом, основные компоненты старых аккумуляторных элементов могут быть использованы при производстве нового катодного материала», — объясняет Марк Мёллер, руководитель отдела технических разработок и электронной мобильности Фольксваген. Исследования показали, что батареи, изготовленные из переработанных материалов, столь же эффективны, как и новые. Таким образом, Volkswagen поддержит собственное производство элементов восстановленным сырьем. «Поскольку спрос на батареи и, следовательно, на электронное сырье резко возрастет, мы сможем эффективно использовать каждый грамм восстановленного материала», — говорит Мёллер.
Новое производство также обеспечит сокращение выбросов парниковых газов и улучшит углеродный баланс электромобилей. По оценкам Volkswagen, сокращение выбросов CO2 составит около 1,3 тонны на одну батарею мощностью 62 киловатт-часа, которая производится с использованием катодов из переработанных материалов и на 100% экологически чистой электроэнергии.
«Мы внедряем экологически безопасный цикл вторичной переработки и, таким образом, являемся пионерами в отрасли в области защиты климата и поставок сырья», — сказал Томас Шмалл, член правления Volkswagen AG.
Прошлый год стал рекордным по продажам электромобилей в мире, но особенно бурный рост зафиксирован в Европе. Германия впервые опередила США. С ростом парка этих машин, будут расти и объемы отработанных аккумуляторов. Важно, что автопроизводители и специалисты по управлению отходами решают задачи переработки батарей уже на нынешней, начальной стадии развития рынка.
Аккумулятор для осциллографа. Подробно о преобразователе. Универсально и повторяемо 🙂
Приветствую друзья!
После поста Когда села очередная крона в мультиметре. Психанул и обсуждений в комментариях.
Заказал себе такую штуку DSO15001K
и вот оно приехало)
Работает от 9 вольт, адаптер в комплекте с очень коротким проводом. Размер и лёгкость данного аппарата так и напрашивается на мобильность и не привязанность к сети. Да и гальванически отвязаться от сети будет точно на ползу!
Я не первый и не последний кто делал такое, так что просто делюсь своей идеей)

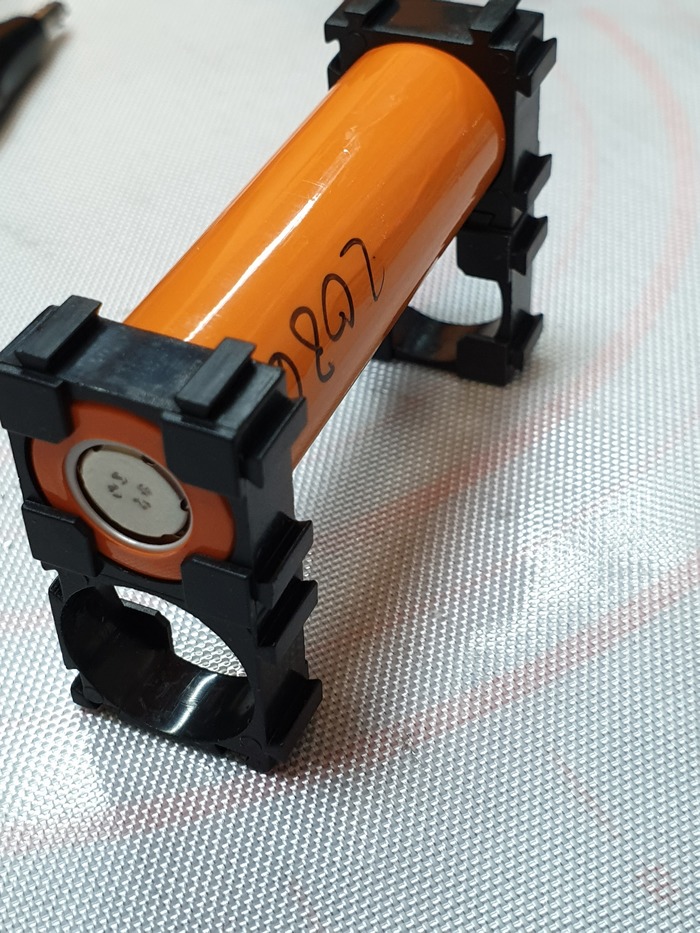

Аккумулятор 18650, держатели 18650, плата защиты аккумулятора, плата заряда аккумулятора, повышающий преобразователь, штекер питания.
В отличии от поста про мультиметр, замерим токи потребления.
Потребление самого осциллографа.

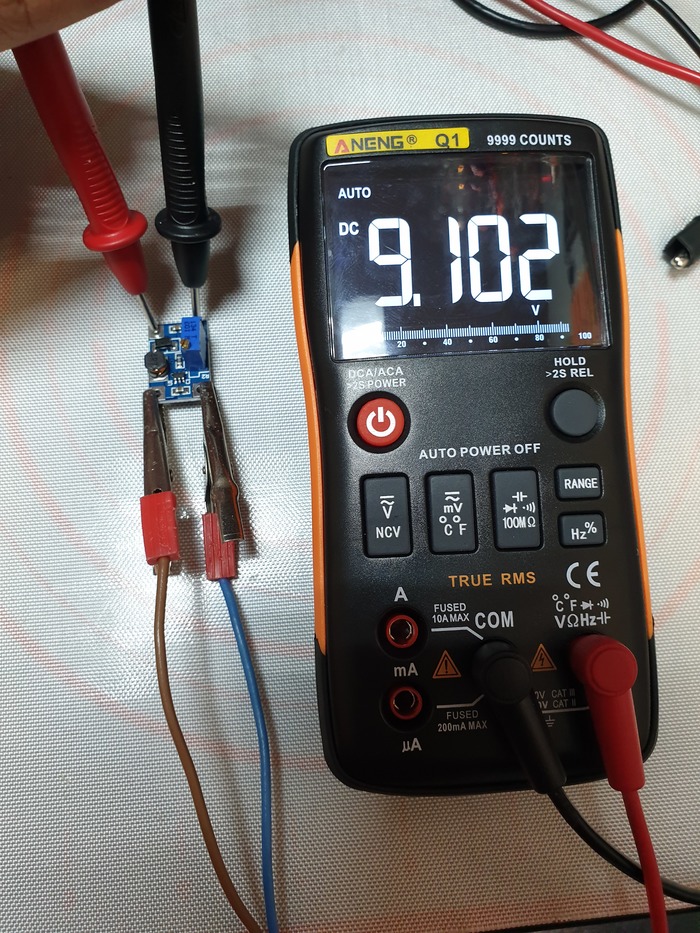

Потребление преобразователя при вход 3.5в и 9в выход
Кстати, теперь же мы сами можем посмотреть пульсации! (По крайней мере попробуем)
Подключаем преобразователь к аккумулятору и смотрим
Потребление покоя хоть и маленькое, но есть. Пульсации 22mv.

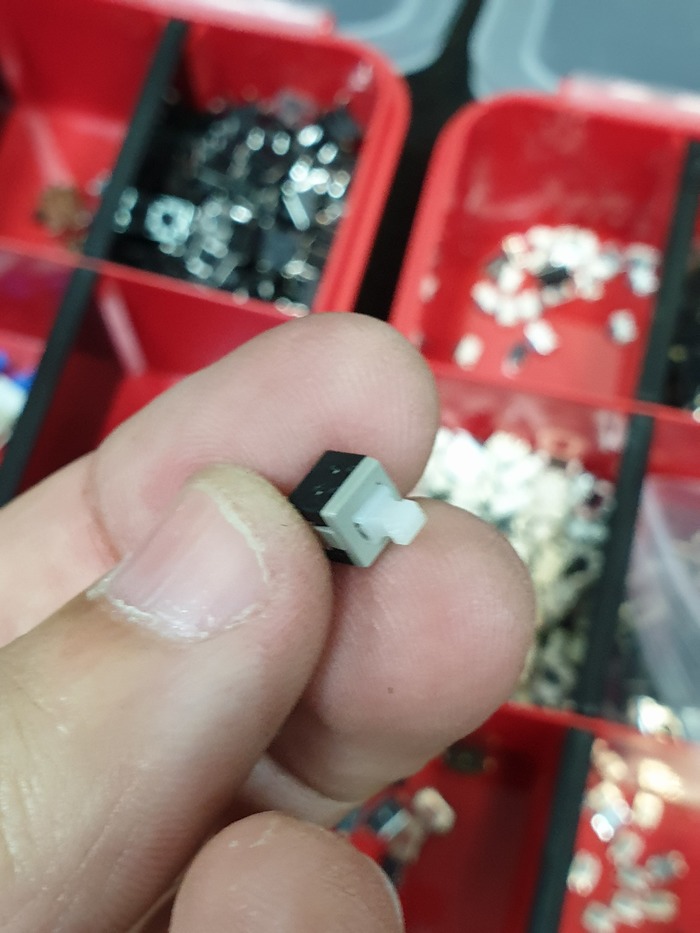

На основании вышеизложенного, добавим кнопку включения/выключения преобразователя и параллельно выходу питания добавим конденсаторы.
И фильтрующие конденсаторы не забываем)
Радуемся и пользуемся)

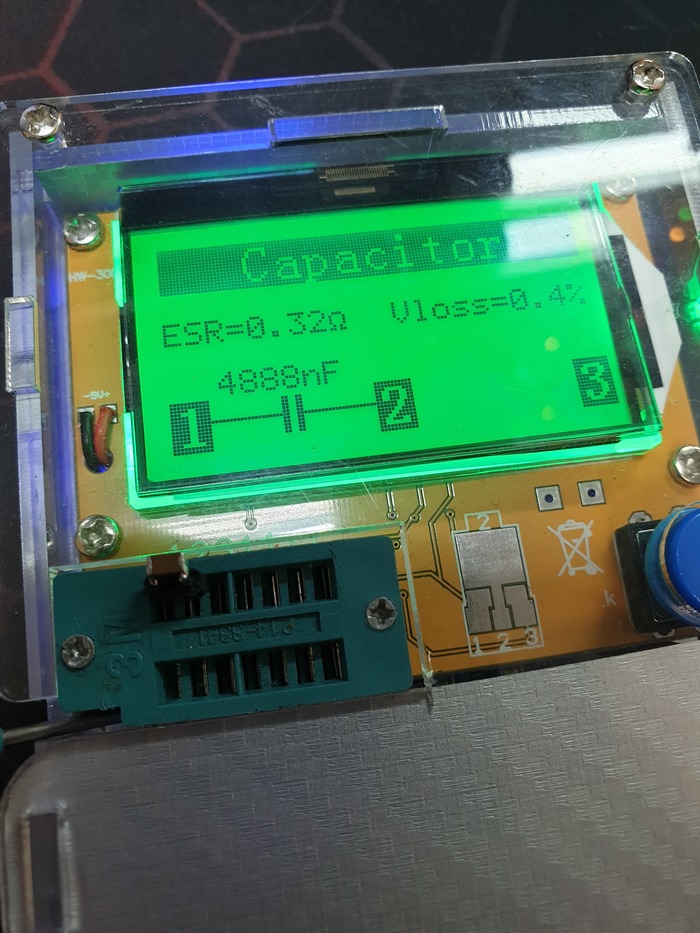

И кстати, как повлияли конденсаторы на пульсации преобразователя. Было 22mv, стало 6mv
Хотелось изначально собрать что то совершенно другое.
То что вышло в итоге не претендует на эффект «вау» )
В процессе много переделывал, на чем остановился, тем с вами и поделился)
Может кто то повторит, может даст идею на свое крутое исполнение!)
p.s Изначально в тексте было очень много воды, то что и так понятно по фотографии.
С удовольствием пообщаюсь с вами в комментариях!
Всем добра!
Если кто подскажет тонкостей эксплуатации осциллографа буду благодарен)
За последние 10 лет, стоимость литиево-ионных аккумуляторов упала на 88%
Дешевые, крупные аккумуляторы являются ключевыми для производства электромобилей, а также резерва энергии в возобновляемых электростанциях (таких, как ветряные или солнечные), что позволит им бесперебойно снабжать энергией потребителей, независимо от временных погодных условий или цикла день-ночь).
Как и большинство остальных товаров, аккумуляторы тем дешевле за единицу, чем больше их производят, поэтому повышаемый спрос за счет падения цен повысит производство, что приведет к еще большему падению цен. Для литиево-ионных аккумуляторов это соотношение равно падению цен на 18% за киловатт-час за каждое удвоение ежегодного количества произведенных аккумуляторов.
Статистика по бу аккумуляторам от ноутбуков
Всем привет. Может быть кому-то нужна статистика по Li-Ion БУ АКБ от ноутов. Покупал 50 штук по 100р нерабочих батарей от ноутбуков, после чего потрошил их и собирал АКБ для своей солнечной электростанции.
Тестировал их тестером известной китайской фирмы. Комплектовал ячейками, собирал по 42 Ah каждую ячейку. Делал 7s18+p. Отбраковывал все элементы ниже 1500mAh и с сопротивлением сильно выше номинала по даташиту. Исходя из этой планки: процент брака получился почти 50%. В дело пошло 154 элемента из 300.
Сваривал портативной точечной сваркой. Итого при затратах в 5000 рублей. Получил АКБ 24v на 42 Ah.
Про аккумуляторы: «пальчиковые», «мизинчиковые» (АА и ААА), 18650 и про переделку шуруповёрта на литиевые аккумуляторы
Начнём с того, что у всего должен быть какой-то смысл, даже если «это же просто прикольно». Например, для пульта управления телевизором аккумуляторы не нужны, их надо менять настолько редко, что смысла нет. У меня ситуация другая — для начала две вспышки и 4 синхронизатора (1 на фотоаппарат и 3 на вспышки или моноблоки). Плюс для вспышек нужны запасные. Это сразу 24 штуки аккумуляторов АА.
Примечание. Этот же автор, кстати, регулярно тестирует светодиодные лампы на соответствие параметрам по яркости и коэффициенту цветопередачи, если кто-то пользуется дома светодиодными лампами, то lamptest.ru может пригодиться.
Я очень давно купил для одной фотовспышки пафосные Eneloop, а, когда потребовалось докупить для второй вспышки, то после исследования выяснилось, что икеевские аккумуляторы «Ладда» производятся на том же заводе, по характеристикам аналогичные, но сильно дешевле, так что купил их.
Далее. Те, кто используют аккумуляторы, должны понимать, что плохое зарядное устройство может со временем испортить любые хорошие аккумуляторы. Естественно, у зарядного устройства должен быть выбор силы тока заряда и датчики температуры, чтобы ничего не перегрелось. Должен автоматически определяться тип аккумулятора (хотя, если устройство только для NiMH формата АА и ААА, то это обычно не нужно, но часто есть поддержка старых NiCd, а то вдруг кто-то найдёт и попробует зарядить). Желательно, чтобы была зарядка одновременно и АА, и ААА. Защита от неправильной полярности (если случайно обратной стороной вставить). В целом, у хорошего зарядного устройства должны быть:
— независимые каналы зарядки. В разные слоты можно одновременно вставлять разные аккумуляторы АА или ААА.
— Выбор тока заряда, обычно диапазон примерно от 200mah до 1000. Маленькие токи заряжают долго, но безопасно, от больших токов аккумулятор может перегреться и срок службы уменьшается. Теоретически считается, что заряжать можно током, равным половине ёмкости, то есть, если ёмкость 2000mah, то заряжать можно 1000, но мне проще поставить на ночь всего на 200mah, поскольку я использую аккумуляторы с низким саморазрядом, до нуля они редко разряжены. В эту тему глубоко не лез.
— режим разрядки. Нужен для удаления «эффекта памяти» никель-металлгидридных (NiMH) аккумуляторов. Если аккумуляторы долго лежали полуразряженными, то, чтобы получить полную ёмкость, их сначала надо разрядить до конца, а потом снова зарядить.
— тестирование. Определение ёмкости: аккумулятор полностью заряжается, а потом разряжается, отданная энергия измеряется. Это позволяет определять испорченные аккумуляторы: если результат сильно меньше номинала, то повод задуматься или о замене или о попытке восстановления (следующий пункт).
— восстановление. Аккумуляторы со временем могут терять ёмкость, иногда помогает несколько раз подряд зарядить и полностью разрядить их. В режиме Refresh аккумулятор заряжается и разряжается, и каждый раз отданная энергия измеряется, циклы повторяются, пока ёмкость не перестанет расти. Это может занять даже несколько дней, но есть вероятность вернуть аккумулятор к жизни. Кому-то проще купить новый, но мы тут говорим про возможности зарядного устройства.
Понятно, что можно купить что-то вроде универсальных Turnigy Accucell-6 или Imax B6, ими часто заряжают батареи квадрокоптеров, но через переходники можно заряжать что угодно, от пальчиковых до автомобильных. Автомобильный я Accucell-6 заряжал, выбрал тип свинцовый, напряжение, до которого заряжать, силу тока и сколько максимально времени, там настраивается вообще всё. Но обычно люди хотят просто поставить аккумуляторы в зарядку без плясок с бубном, и даже не выбирать АА или ААА, а просто ставить, пусть зарядка сама разбирается.
Я для этой цели давно купил Kweller X-1800, но вообще хватает всяких специализированных брендов, которые делают зарядные устройства, хотя этих брендов не так уж много: Ansmann, Kweller, La Crosse (Technoline), LiitoKala, MAHA, OPUS, SkyRC, XTAR. Нижний ценовой предел у таких «умных зарядок» примерно одинаковый, а вот вверх цена может расти и расти. Потому что нет предела совершенству, например, есть SkyRC 3000, который умеет заряжать сорок видов аккумуляторов и может передавать информацию на приложение в телефоне, но и цена в разы выше, и обычному человеку это вряд ли нужно.
Примечание. В аккумуляторах АА напряжение 1.2В, в батарейках 1.5В, некоторая техника (фотоаппараты, какие-то модели тонометров) может с аккумуляторами не работать, считая их подсевшими батарейками. У меня всё работало: вспышки, лазерная рулетка, фонарик, пульт к телевизору, в одном тонометре пробовал, нормально, но, говорят, что-то может и не работать. Ещё в радиоприёмник пробовал, но приёмник был достаточно умный, чтобы не только понять, что в нём аккумуляторы, но ещё и сам их заряжал. Существуют аккумуляторы с напряжением 1.5В, литий со встроенным преобразователем тока (выдают стабильно 1.5В, потом сразу резко «в ноль»), либо никель-цинк NiZn (экзотика с малым сроком службы и быстрым разрядом). Но цены такие, что дешевле батарейки упаковками покупать. Плюс для аккумуляторов 1.5В нужны свои зарядки, в обычной можно получить возгорание.
Про аккумуляторы 18650.
Внимание! Если кто-то не использует постоянно устройства с элементами питания 18650, то ему и аккумуляторы такие не нужны и зарядка точно не нужна. В редко используемые фонари проще пару батареек CR123 поставить и забыть. Если же купить коробку для пауэрбанка для аккумуляторов 18650, то эти коробки и сами умеют заряжать. Так что ниже, скорее, просто информация для общего развития.
Начну издалека. Есть формат элементов питания CR123A, по сравнению с «пальчиковыми» они короче и толще (примерно 34мм длина, 17 диаметр). Плюсы: низкий саморазряд (могут лежать годами и потом работать), стабильно работают на морозе. Именно поэтому такие элементы часто используют в фонариках, которые лежат где-то «на всякий случай» вроде подствольных на всяких сцукобластерах. Не в последнюю очередь, я думаю, играет роль и то, что стандартный диаметр подствольных фонарей — 1 дюйм (25.4мм), в этот диаметр два АА не вписать, так что, если нужна умеренная компактность и одновременно хочется поярче, то фонарик на двух батарейках CR123 — хороший выбор.
Далее логика подвела людей к следующей мысли — если всё равно часто используются две батарейки, то можно сделать одну большую по размеру двух. А ещё лучше, аккумулятор. Правда, с размерами началась путаница. Формат 18650 — это диаметр 18мм, длина 65мм, то есть, диаметр на 1мм больше батареек, хотя большинство батарейных отсеков делается немного «с запасом». Далее, аккумулятор нельзя разряжать ниже 2.5 вольт, чтобы он не помер смертью храбрых. Нормальная техника об этом «знает» и там можно использовать аккумуляторы, техника сама отключит аккумулятор при 2.5 вольт. Так что, если фонарик рассчитан на использование аккумуляторов, то всё хорошо, а если задача фонарика — просто полностью «высосать» батарейки, то всё уже совсем нехорошо. Или если вы решите просто подключить к аккумулятору лампочку, то, чтобы избежать разряда ниже 2.5 вольт, в аккумулятор может быть встроена маленькая плата защиты, которая не даёт разрядить ниже 2.5 вольт, в магазинах пишут «защищённый» или «protected» — это оно и есть. Это дороже и иногда длина тоже чуть больше. Чаще всего в технике защита есть, и защищённые не нужны, но, например, если у вас дешёвый no-name фонарик, то на всякий случай можно использовать и плату с защитой. Далее, плюсовой контакт может немного выпирать или быть плоским (flat head), где-то это не важно, но есть, например, коробки для пауэрбанков, где можно применять только плоские, выпирающий контакт чуть-чуть не влезает. В общем, стандартизация так себе. Но, в большинстве случаев, используются размеры: диаметр 18мм и длина 65мм.
Примечание. Разработанный для новой Теслы формат аккумуляторов 21700 тоже есть в продаже, но 18650 пока гораздо более распространён.
На что надо обращать внимание при выборе зарядки для аккумуляторов 18650 (что-то уже написал раньше, но повторюсь, немного дополнив):
— Универсальность. С моей точки зрения, лучше купить одно устройство, которое умеет заряжать не только 18650, но и АА/ААА. У меня вспышки и синхронизаторы на АА, в общем, все пригодятся. Если бы заранее знал, то первую зарядку только под АА/ААА можно было бы и не покупать. Хотя у всего есть плюсы и минусы, зарядка под 18650 значительно крупнее по размеру и для установки в неё любых аккумуляторов надо сначала отводить подпружиненный контакт.
— Выбор тока заряда (обычно считается, что заряжать можно половиной ёмкости, но я делаю меньше на всякий случай).
— Защита от перегрева, излишнего заряда и неправильной полярности.
— Режим тестирования аккумулятора. Полная зарядка и разрядка с показом ёмкости.
— Режим восстановления (иногда называют «тренировка»). Циклы полного заряда и разряда, пока ёмкость не перестанет расти. В итоге в той, которую купил под 18650, режима восстановления не было, но чтобы всё вместе — это было дороже. Так что решил, что обойдусь. Или можно сделать тест несколько раз подряд.
— Отдельные каналы зарядки. В разных ячейках можно одновременно заряжать разные аккумуляторы.
— Режим Powerbank. Не всем нужно, но может быть полезно. При вставленных заряженных аккумуляторах выдаёт ток на разъём USB.
Поскольку решил брать универсал, чтобы помимо 18650 ещё были АА и ААА, то выбор оказался не очень велик. Универсальные SkyRC стОят, как крыло от боинга, у многих других нет одновременно 18650 и АА. В общем, взял тот же Kweller, только модель X-1900. Нет режима восстановления, но можно сделать несколько раз тест. Ну и по размеру это немаленький «кирпич», так что как карманный powerbank вряд ли можно использовать.
А вообще, опять повторюсь, большинству людей отдельная зарядка 18650 не нужна. Аккумуляторы 18650 — это для специфических вещей, таких, как пауэрбанки, фонари, вейпы, квадрокоптерные очки.
Ещё на литиевые аккумуляторы 18650 часто переделывают питание старых шуруповёртов, но там уже надо паять. Про это много написано, гугл «переделка шуруповёрта на литий». Для аккумуляторов есть готовые батарейные отсеки, поиск «battery holder 18650», но к плате всё равно припаивать придётся. Можно сделать довольно дёшево, если использовать б/у аккумуляторы из батарей всяких электросамокатов (из батарей старых ноутбуков для шуруповёрта не подойдёт, нужны «высокотоковые», которые могут отдавать энергию быстро).
Дополнение про переделку аккумуляторов шуруповёрта на литиевые 18650.
Примечание. В шуруповёрте был аккумулятор NiMH, здоровый и тяжёлый. Такие NiMH аккумуляторы сейчас стОят, как чугунный мост (ибо уже ретро) и так же могут помереть через пару лет. Новый шуруповёрт покупать? Дешёвый неохота, а аналогичный по характеристикам см. «как чугунный мост». Так что заменить на литиевые в любом случае дешевле.
Правда, в итоге аккумулятор «до щелчка» не вставляется, но всё равно работает. А чтобы не выпал, можно же прикрутить верёвочкой. И заряжать родной зарядкой больше нельзя, теперь у аккумулятора сзади торчит внезапный разъём для зарядки.
Очень подробно объяснять смысла нет, потому что уроков в интернете много, например alexgyver.ru/18650/ просто немного для тех, кому лень смотреть.
Обычно эти две характеристики взаимосвязаны, у высокотоковых аккумуляторов не может быть очень большой ёмкости и наоборот, у очень ёмких аккумуляторов сила тока в пределах 5А.
И ещё про пауэрбанки. Обычно не понимал тех, кто покупает готовые. Хорошие аккумуляторы 18650 стоят денег. Если взять цену обычного банка и прикинуть стоимость одного аккумулятора, то сразу ясно, что качество аккумуляторов будет так себе. Проще отдельно купить коробку (их на али очень много, поиск «power bank case») и к ней докупить нужных аккумуляторов. Важно! Покупать готовые пауэрбанки можно и нужно, если вам нужны всякие технологии быстрой зарядки Quick Charge или Power Delivery, тогда имеет смысл доплатить за готовое профессиональное решение вроде zmi qb820, но цены там соответствующие. Сейчас в пауэрбанках также используют литий-полимерные аккумуляторы, которые могут быть любой формы, а не только цилиндр, поэтому корпус можно делать меньше размером. Например, следующая модель zmi qb822 чуть меньше zmi qb820, потому что вместо 6 18650 внутри два больших плоских li-po аккумулятора, которые заполняют почти весь корпус.
Для пауэрбанка я взял пару Panasonic на 3350mAh, но там сила тока всего 4.7А. А вот для шуруповёрта высокотоковые LG, там ёмкость ниже, 3000mAh, зато ток до 20А. Покупать лучше в магазинах, которые специализируются на таких вещах. LG для шуруповёрта я брал в «Запас мощности» не в последнюю очередь потому, что там можно сделать заказ с терминала прямо в офисе, не надо проходить всякие регистрации на сайте. Хотя один человек рассказывал, что долго методом перебора продавцов покупал на алиэкспрессе, пока не нашёл нормальное качество, после чего купил для самоката штук 60, там была серьёзная экономия. Но ради нескольких штук решил не заморачиваться.
Плату BMS взял на алиэкспрессе, там то же самое, что в магазинах, но дешевле. Если собираетесь соединять 3 аккумулятора, то платы на 25А достаточно. Но аккумуляторы можно соединять параллельно, взять, например, 6 штук и сначала соединить парами параллельно, а потом три пары уже через плату. Тогда в сумме они могут отдавать больше тока, там можно плату на 40А. Я сначала не до конца разобрался и купил платы на 40А, когда хватило бы на 25, это не принципиально, просто чуть выше цена.
Провода использовал модные AWG в силиконовой изоляции, они очень гибкие, можно и из обычного кабеля вытащить, просто гибкие удобнее. Сечения там по номерам вида AWG и цифра (чем больше, тем тоньше), я смотрел с сайта тех, кто квадрокоптеры собирает, на нагрузку 22А достаточно AWG 18, но под рукой был только AWG 16, он потолще, на 35А, так что с запасом. Если брать обычный провод из электромагазина, то сечение примерно аналогично 2.5 квадрата.
Ещё если собираетесь паять, то контакты аккумуляторов нельзя сильно нагревать, чтобы аккумулятор не помер. Для выхода из ситуации много где продают аккумуляторы, где заранее приделана контактной сваркой никелевая лента, проще немного доплатить и не рисковать.
