Дооснащение AUX или выброшенные деньги на ветер

Всем привет! Уже очень давно все привыкли ездить и слушать свою музыку, а не только радио. Скорее всего, уже очень мало водителей, кто случает музыку через CD или трансмитер, все уже пользуются AUX, USB, Bluetooth. И я конечно же не исключение.
Одним из первых дооснащением я решил поставить AUX. Естественно бежать, сломя голову, покупать комплект CIC или CCC c MULF2, у меня на данный момент, желания нет. Поэтому выбор пал именно на этот метод, что бы в машине звучало то, что я захочу.
В данном случае варианта два:
1. AUX с али, с перепиновкой. Был у меня опыт использования AUX с алика, на E53. 2 месяца он отработал и помер. Да и качество было не очень.
Поэтому я решил пойти вторым путём )
2. Покупка оригинального комплекта Дооснащение разъемом Auxillary.

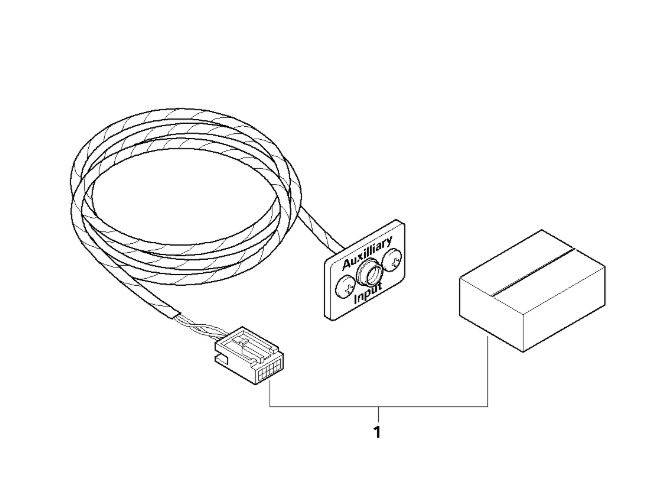

Вот он представлен из ETK. Естественно, я подумал, что это будет качественная штука, всё должно встать как надо, не надо ничего перепиновывать, звук будет достойный и т.д. Ведь это ОРИГА BMW, а не криворукие Китайцы. На тот момент был лишь один минус. Разница в 3000р. Но… Меня это не остановило и я заказал данный комплект дооснащения.
Кстати. В ETK указан номер EBA 0153504 (Кто не знает, EBA это оригинальные инструкции дооснащения), так вот я его так и не смог найти, но об этом чуть позже.

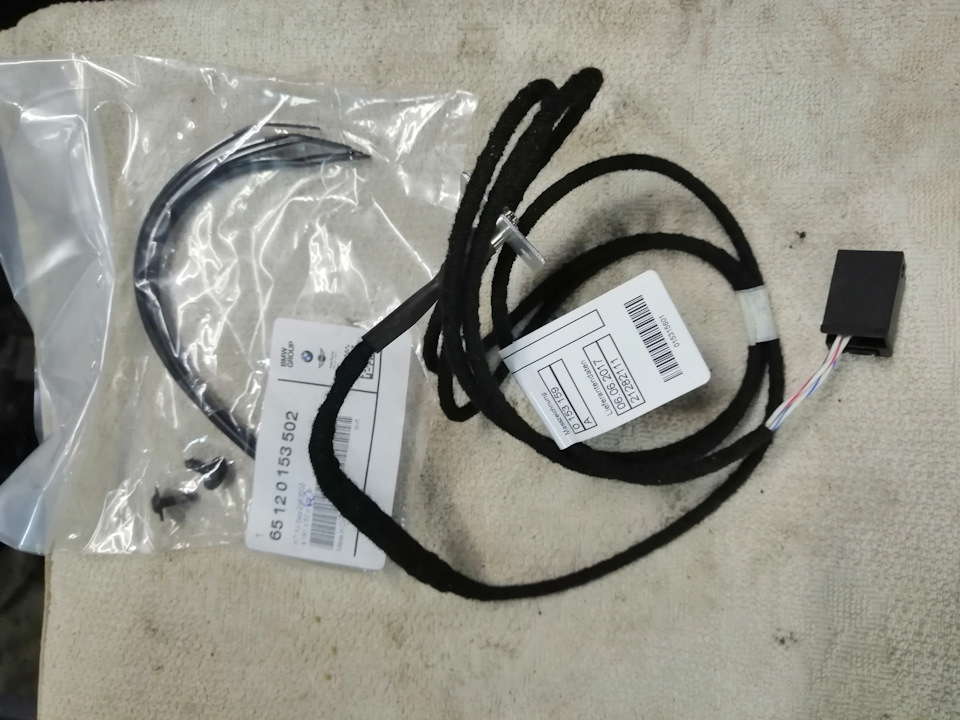

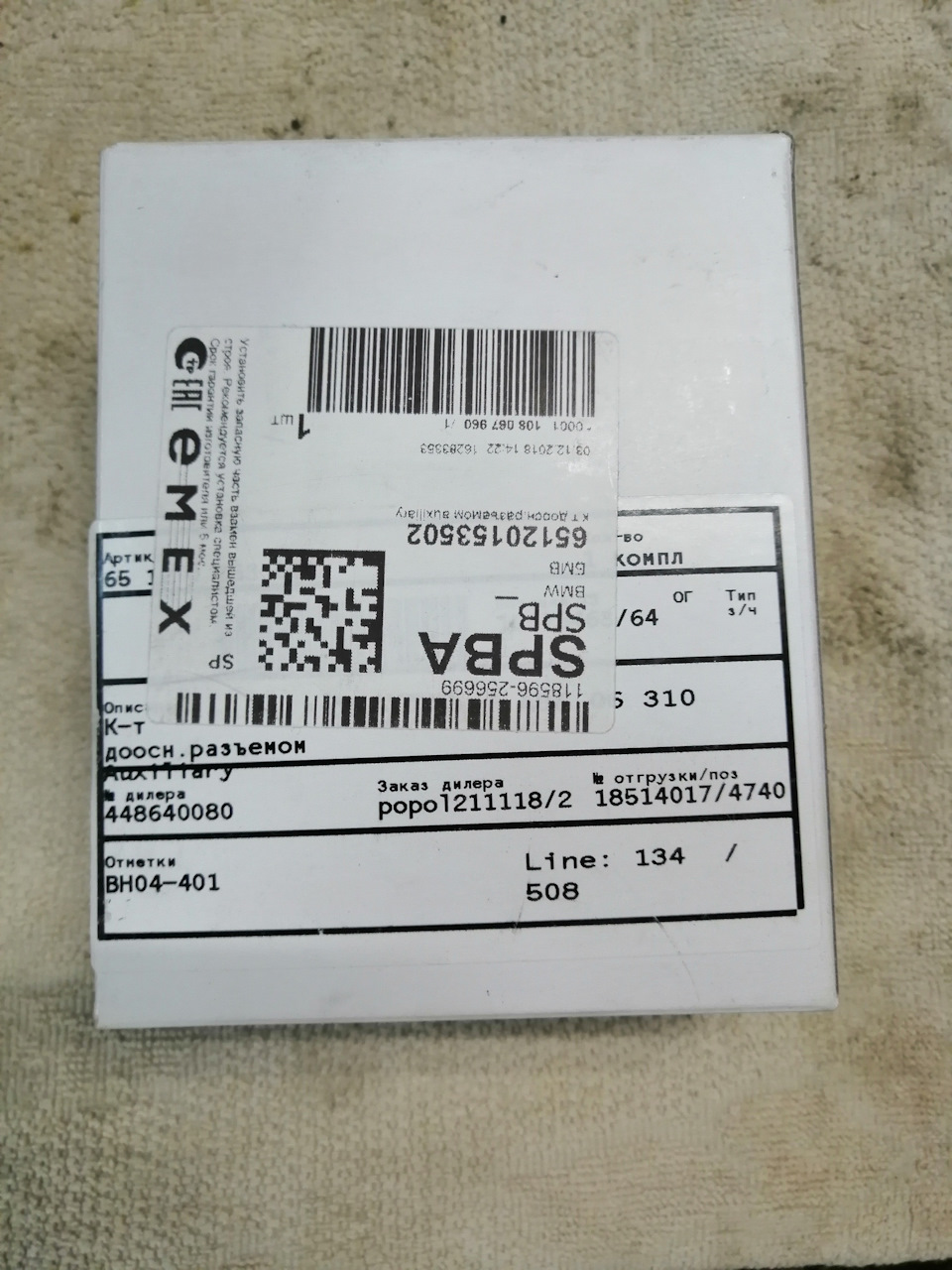

Ждём 3 дня и комплект у меня в руках )

Естественно окрылённый мыслями о такой «классной» штуке, я лечу в бокс, что бы это всё срочно поставить))
Процесс разборки описывать не буду, мануалов куча, если кто попросит, готов проделать данную операцию с подробным описанием, фото и видео.

Источник

AUX на BMW e60

Всем доброго времени суток долго я собирал инфу как на мой M-ask добавить aux, и вот буквально недавно у меня получилось.
На просторах инета полно информации но все как то по кусочкам я решил описать процесс полностью от начала и до конца.
Итак нам потребуется ноутбук с установленой NCS-expert (для прогромирования) вот ссылки на установку всего необходимого по, по. там все подробно описано но если не удалось скачать файлы установите для goole chrome расширение frigate и все ссылки для скачивания откроются.
Для програмирования через NCS-expert вам потребуется создать пользователя вот ссылка профили ncs-expert как это сделать я создал только пользователя expert остальное не создавал так как не было пока необходимости. В кодировке блока нет ничего сложного после полной установки и настройки всего необходимого приступим к кодировке.
Я кодировал по ссылке кодировка. Сначала я кодировал потом устанавливал сам провод.

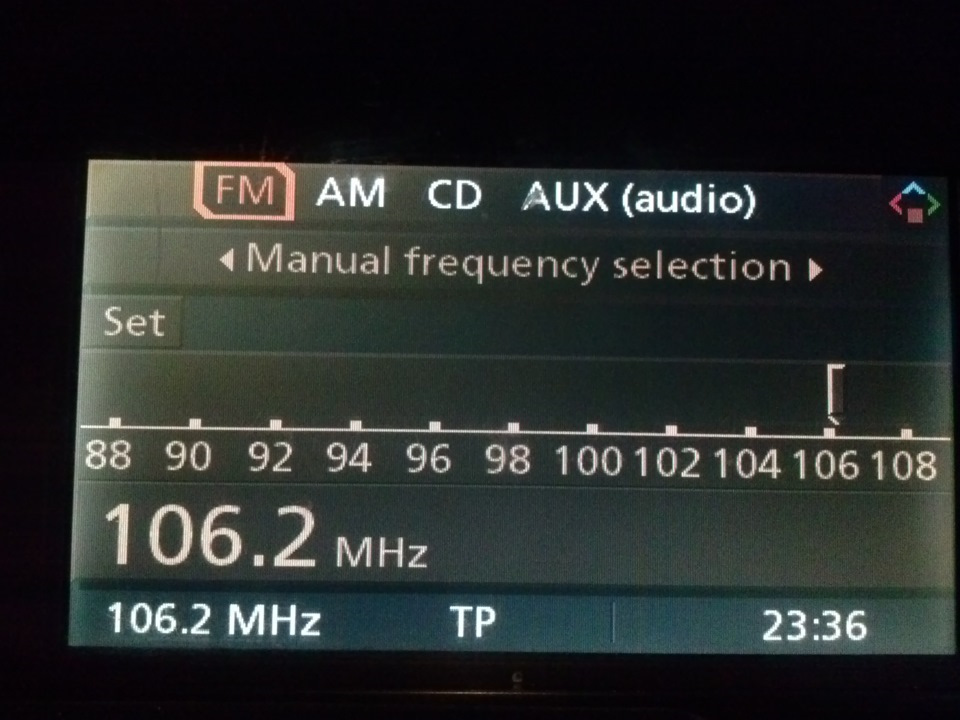

Итак после всех компьютерных манипуляций должно получится так

Теперь установка самого провода заключается она в подключении проводка к блоку управления.Снимаем блок управления и сзади видим большой разъем. Вся распиновка здесь распиновка.
Я купил проводок и просто хотел вставить его а оказалось там уже стоит разъем с кучей контактов поэтому купленый разъем был разобран и изъяты все три контакта после этого я вмонтировал их в старый разъем и вставил в блок. И все заработало ни каких помех и искажений все работает отлично. Извиняюсь что без фото не могу я в процессе работы делать фото отчет. Если у кого то возникли вопросы — пишете обязательно отвечу.
P.S На этом я не остановился докупил audio bluetooth и подключил его к aux и теперь телефон и m-ask связаны безпроводов.

Источник

Установка, кодирование USB и AUX в подлокотник E60 (Mulf2 High) [фотоотчёт]

История покупки:
В день, когда я решил поставить себе этот блок я полез на форум бмвклуб, а там(внезапне) как раз два часа назад один чел выложил в продажу требуемый блок по нормальной цене в 5000р. Написал ему, но оказывается его почти сразу же забронировали и через день выкупили(«офигеть какой спрос», я удивился).
Стал искать дальше. В ЕвроАвто выкладывать по 9000р за пошарпанные не хотелось, в итоге нашел на ещё одной разборке недалеко от центра по цене 5000р.
Подумал, что надо брать, но неделю не мог доехать и посмотреть его, так как по фото он валялся неизвестно в каких условиях.
Вдруг натыкаюсь на Авито объявление, что продается требуемый блок, в СПб(искал по всей России), только что снятый с авто(замена на combox), да ещё и с пресловутым «синим разъемом», который не найти ни на разборках, ни в ЕТК!

А далее закупаем по списку:
1. 90764701 VAG, разъем, плоский. 8-10 штук (с запасом). Магазин на выбор: Emex, Exist, IsNext.

2. 61136954554 BMW, Универсальный корпус розетки незакодированный. Магазин на выбор: Emex, Exist, IsNext.

3. 84109237654 BMW, гнездо USB/AUX-IN. Магазин на выбор: Emex, Exist, IsNext.

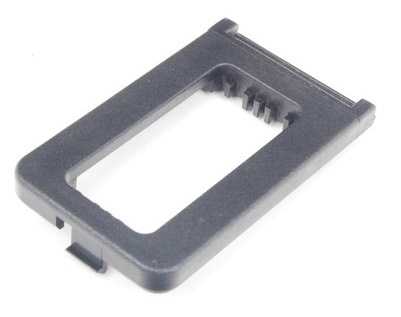

4. 51169136586 BMW, Крепление розетки USB. Магазин на выбор: Emex, Exist, IsNext.

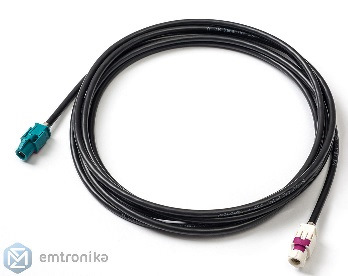

5. 61119137935. BMW CIC COMBOX MULF HSD retrofit Leitung USB Kabel cable E90 E60 E87 E70 355 cm
Магазин eBay, продавец на фото, он там такой один. Доставка из Латвии неделя. Экономия 1200р.

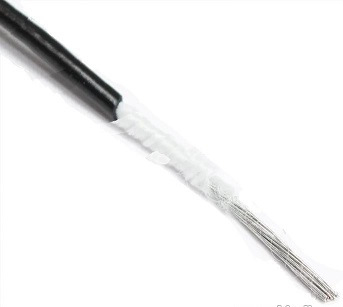

6. 3 штуки по 4 метра акустического монтажного кабеля сечением 0,35 кв. мм. Магазин «Чип и Дип».

«Уголок дурака»:
Три кабеля из п.6 я аккуратно свил в косичку и прокинул в авто. Из 3х4м получился витой кабель 1х3,5м.
Но не торопитесь! Сначала прозвоните все пины, промаркируйте где какой и после этого уже прокидывайте, так как они все черного цвета и после установки будет сложнее разбирать.

Приступаем к установке:
Снимаем подлокотник:
Со стороны задних пассажиров вынимаем нижнюю розетку с прикуривателями, она на защелках. Далее в освободившемся отверстии сверху снимаем два зажима по низу, вытягиваем на себя блок управления климатом для задних пассажиров.
Откручиваем головкой и трещоткой две гайки, которые прижимают подлокотник к центральному тоннелю.

Между сиденьями: снимаем две направляющих в ногах пассажира и водителя по верху тоннеля, откручиваем два самореза.
Отсоединяем крепление кожуха рычага стояночного тормоза — отщелкиваем от подлокотника.
Отщелкиваем рамку вокруг ручки АКПП, она на клипсах.
Откручиваем под ней три самореза вокруг ручки и снимаем всю черную накладку(возле ящика в подлокотнике 3 клипсы).
Откручиваем ещё два самореза в глубине под центральной консолью.

В отличие от дорестайла, несмотря на то, что в TIS пишут о необходимости снятия кнопки и шайбы iDrive движением вверх — делать это не нужно, блок iDrive остается в подлокотнике!
После всего этого приподнимаем подлокотник вверх, отсоединяем оставшиеся разъемы и относим подлокотник для разборки в сторону.

Дальше я ради интереса разобрал полностью подлокотник, думал снять подготовку под мобильный телефон, но решил оставить, так один ящик превращается в два.
Из подлокотника выковыриваем трубку, которая вентилирует содержимое ящика, и вместо неё вставляем купленную рамку, в которую потом воткнем розетку.
Разбираем салон сзади:
Далее, чтобы прокинуть провода к подлокотнику, мне пришлось снять пластиковую защиту порогов, нижнюю накладку центральной консоли, задний диван, открутить водительское сиденье, так как ковер по-другому подниматься не хотел. (всем, кто скажет «ойой какой мусор в салоне» скажу: самому неприятно, но уборка была после установки, до этого отвлекаться не собирался).

Таким образом уже можно приподнять заднюю часть ковра (благо он из двух частей состоит) и пропихнуть провода в сторону подлокотника.
После этого, чтобы нормально прокинуть провода в багажник, желательно снять спинку заднего дивана.
У меня не было подготовки под длинномерные предметы, поэтому:
1. Откручиваем крепления ремней безопасности
2. Откручиваем под ними два торкса
3. В багажнике отщелкиваем два замка (две дырки почти у спинки, в которые надо залезть отверткой и отщелкнуть справа налево)
4. Вытаскиваем вверх спинку из направляющих по краям.
прокидываем провод дальше в багажник.

Разбираем багажник:
Скидываем обшивки с левой части багажника и видим наш старый блок MULF2.
Отсоединяем разъемы, откручиваем старый блок.

Чтобы новый блок нормально встал, необходимо поработать «напильником» :
1. В блоке MULF2 High спилить в разъеме антенны Bluetooth одну направляющую, которая мешает использовать старую антенну.

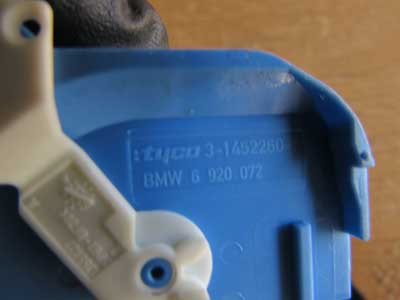

2. Если синего разъема не нашлось, тогда надо спилить «ключи» на белом разъеме, которые мешают вставить его в MULF2 High.

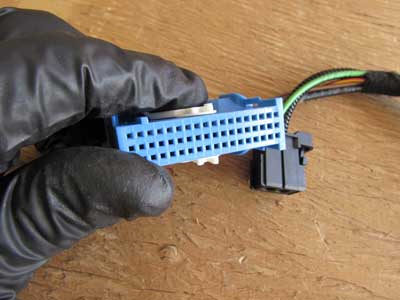

2. Если синий разъем есть, то надо снять с 54контактного разъема белую оболочку
3. Вставить предварительно обжатые пины самодельного провода AUX в следующие разъемы в колодку согласно WDS: 4, 5, 22.

Источник

Кодирование BMW E-серии

Все виды кодирования и программирования BMW E-серии

1 серии e81, e82, e87, e88

3 серии е46, е90, e91, 92, 93

5 серия е39, е60, e61

7 серии е65, е66, e67, e68

Есть вопросы?- спрашивайте в любое время в комментариях на сайте, на наших страницах в соцсетях, пишите нам на емейл и в мессенджеры Telegram/whatsapp, звоните. Мы постараемся оперативно вам ответить. Если мы вам нужны- мы на связи!

Для энтузиастов и людей, которые имеют понимание процесса, либо для тех кто хочет научиться ниже представлена полезная информация.

Информация предоставлена из нашего опыта и знании и собрана и объединена со многих сервисов и форумов отечественных и зарубежных (время от времени информация обновляется).

Администрация сайта не несет какой либо ответственности за любые убытки в ходе неправильного кодирования и выхода из строя блоков управления или неправильной работы узлов. Всё делаете на свой страх и риск. Если сомневаетесь в своих силах, то милости просим.

M-Sport меню
В iDrive Меню после изменения всех 3 ниже перечисленных строк, появится выбор M-HUD

Блок: CAPPL
MDRIVE
aktiv
HUD_M
aktiv

Блок: HUD
M_SPORT_HUD
aktiv = Automatik
aktiv_handschalter = ручное переключение

Поворотники в HUD

Блок: HUD
BLINKER_AUSSTATTUNG
aktiv

Показ скорости в бортовом компьютере
Блок: KOMBI
BC_DIGITAL_V
aktiv
BC_DIGITAL_V_KORREKTUR
aktiv / nicht_aktiv

Постоянная подсветка комбинации приборов
Блок: KOMBI
M_TAG_SKALENBELEUCHTUNG
aktiv

Добавить пустое поле в бортовой компьютер
Блок: KOMBI
BC_LEERZEILE
aktiv

Показать силу обдува климат-контроля
Блок: IHKA
GEBL_ANZEIGE_AUTO
aktiv

Запретить автоматическое включение компрессора в режиме Auto
Блок: IHKA
ABWAHL_AC
aktiv

Сложить/разложить боковые зеркала при постановке/снятии охраны
при комфортном-закрытии = подольше подержать кнопку закрытия машины на ключе.
Блоки: KGM oder TMBT und TMFT
BEIKLAPPEN_B_KOMFORTSCHL
aktiv

Закрывание люка при дожде
только при включенном сенсоре дождя
Блок: SHD oder HSDH
REGENSCHLIESSEN aktiv

Кодировать только с включенным зажиганием и закрытым люком, если вылезут ошибки с пометкой «сбой в цепи» то следовать инструкции, написанной ниже.

— включаем зажигание
— обращаем внимание что люк полностью закрыт
— нажимаем кнопку для открытия люка и жмем ее 1 минуту, пока все настройки не пробегут и люк опять не будет закрыт.

Люк в комфортном положении
При комфортном открытии/закрытии люк будет приоткрыт на 10 см
Блок: SHD oder HSDH
KOMFORT_POS_AUF
nicht_aktiv
KOMFORT_POS_ZU
nicht_aktiv

Пометка для кодирования: смотри закрытие люка при дожде.

Открытие/закрытие багажника при комфорт открытии
Открытие/закрытие багажника = долгое нажатие кнопки открыть или закрыть на ключе
Блок: HKL
KOMFORT_OEFFNEN_HKL
aktiv
KOMFORT_SCHLIESSEN_HKL
aktiv

Закрыть багажник при 1 нажатии ключа:
FUNKTION_FBD_SCHLIESSEN_2
aktiv

Закрыть багажник кнопкой в салоне:
FUNKTION_TOEHKI
aktiv

Разблокировка ТV_Video в движении (video in motion)
Блок: CAPPL
До индексированного индекса CAPPL.C0A
VIDEO_DENY
deny_never

после CAPPL.C0B
VIDEO_DENY_C0B
deny_never

Помощь при посадке в машину (руль поднимается/опускается)
Блок: SZM
EINSTIEGSHILFE_HOEHE
nicht_aktiv / aktiv

Функции руля «следующее ФМ/АМ/СД/ДФД итд »
Блок: CAPPL (только при обновленных модулях до индекса CCC_APP.C0A)
NEXT_SOURCE
aktiv

перепрыгивать AM:
AMBANDS
nicht_aktiv

Звуковое подтверждение постановки/снятия охраны (только при наличии модуля DWA)
Блок: CAPPL или MASK
ACOUSTIC
aktiv
C941C_QUITT_AKUST_KLAPPE
fkt_frei
K9416_QUITT_AKUST_ENTSCH
fkt_frei
C9413_QUITT_AKUST_SCHAERF
fkt_frei

Изменение сигнала от DWA с «прерывистого» на «рев»
Блок: DWAS
ALARMTYP
US

Дополнительные меню помощи в iDrive
к примеру информация что камера заднего вида подключена через LVDS
Блок: CAPPL
RVC
aktiv
RVC_CONNECTED_TO_VM
nicht_aktiv / aktiv
RVC_DISPLAY_OPTIONS
main_or_fullscreen / only_mainwindow / only_fullscreen

Состояние климата сидений в iDrive Menu
Блок: CAPPL
VA_AIRVENT_SHORTCUT
nicht_aktiv / aktiv
VA_SEATCLIMA_SHORTCUT
nicht_aktiv / aktiv
VA_SEATHEAT_SLIDER
nicht_aktiv / aktiv
VA_SEATVENTILATION
nicht_aktiv / aktiv
SITZHEIZUNG_APP_9
nicht_aktiv / aktiv

показывать SMS в iDrive Меню
работает только с SA638 (Телефон профессионал)
Блок: CAPPL
SMS
aktiv

Блокнот в iDrive телефонном меню
Блок: CAPPL
NOTEPAD
aktiv

Комфортное открытие
(Двойное нажатие «открыть») открывает водительское стекло на половину
Блок: CAPPL
K931D_SCHEIBENABSENKUNG
par_frei

Чувствительность сенсора дождя в iDrive меню
Блок: CAPPL
RAIN_LIGHT_SENSOR
aktiv
C750A_SCHWELLWERT_EMPFIN
par_frei
C750A_SCHWELLWERT_NORMAL
par_frei
C750A_SCHWELLWERT_SEHR_E
par_frei

и обавляем еще вот эти FA:

+FLCN = Schwellwert normal
+FLCS = Schwellwert sehr empfindlich

Работает только до обновленных модулей 2006 года, после – не работает

Чувствительность сенсора света в iDrive меню.
Блок: RLS
FLC_SCHWELLWERT_SATZ
wert_01 = выключен
wert_02 = нормальный
wert_03 = очень чувствительный
wert_04 = чувствительный

Дневной свет
После кодирования нужно включить через iDrive меню.
Блок: LMA
С модулем LM1: был встроен в машины до 09.2006 года
DRL_V_GEDIMMT
wert_01 = притушенные поворотники
wert_02 = притушенный халогенный дальний свет
DRL_WERT_DIMMUNG
wert_01 = 26%
wert_02 = 40%

С модулем LM2: был встроен во все машины после 09.2006
через дальний свет.
VERHALTEN_DRL_TFL_33
drl_h
UNP_TAGFAHRLICHT_ECE_CKM
aktiv
PWM_FL_FKT_DRL_33
wert_01 = стандарт
wert_02 = светлее
wert_03 = полная мощьность

С модулем LM2 через поворотники:
DRL_TFL_BLK_V_GED
aktiv
PWM_SIDEMARKER_BLK_V
wert_01 = aus
wert_02 = hell
wert_03 = dunkel

Дневной свет через Ангельские глазки (только для машин после 03.2007 рестайлинг)
Блок: LMA
PWM_PIN_11_63_33

wert_01 = 13,2V
wert_02 = aus
wert_03 = 12,2V = Standard
wert_04 = 13,0V
wert_05 = 100%
wert_06 = 12,7V

Ангельские глазки не притухают

кодируем параметр wert_08
PWM_AN_SL_V_AL_1_34
wert_01 13,2v
wert_02 aus
wert_03 13,0v
wert_04 13,2v
wert_05 7,7v
wert_06 7,2v = Standard
wert_07 13,0v
wert_08 12,7v

Холодная и горячая проверка ламп

Блок: LMA
KALTUEBERWACHUNG_
KALTUEBERW_
WARMUEBERWACHUNG_
WARMUEBERW_
FEHLERMELDUNG_CC_

RFS_R, RFS_L = задние лампы
FL_R, FL_L = дальний свет
AL_R, AL_L = свет поворотников (при адаптивных поворотниках)
SL_V_R, SL_V_L = стоячий свет
NSW_R, NSW_L = противотуманки спереди
NSL_R, NSL_L = противотуманки сзади
BLK_V_R, BLK_V_L = поворотник спереди
BLK_H_R, BLK_H_L = поворотник сзади
KZL_R, KZL_L = подсветка номера
TFL_R, TFL_L = дневной свет
SML = маркировщики сторон
BL_R, BL_R = тормозной свет
RL_BL_1_R, RL_BL_1_L = тормозной свет сзади 1
RL_BL_2_R, RL_BL_2_L = тормозной свет сзади 2
BL_M_1 = 3. тормозная лампа сзади над стеклом

Свет приветствия
Работает только с модулем LM2 (встроен во все машины начиная с 09.2006) и повернутом пульте света на автомат (до упора в лево)
блок: CAPPL
VA_WELCOMELIGHT
aktiv

Блок: MASK
WELCOMELIGHT
aktiv

блок: LMA
DEF_WELCOMELIGHT_CKM
aktiv
UNP_WELCOMELIGHT_CKM
aktiv
WELCOMELIGHT_CKM_0
aktiv
WELCOMELIGHT_CKM_1
aktiv
WELCOMELIGHT_CKM_2
aktiv
WELCOMELIGHT_CKM_3
aktiv
WELCOME_LIGHT_ACTIVE
aktiv
WL_AL = ближний свет (ангельские глазки)
nicht_aktiv / hart_einschalten
WL_BL = тормоз
nicht_aktiv / soft_einschalten / hart_einschalten
WL_BLK_H = поворотники сзади
nicht_aktiv / soft_einschalten / hart_einschalten
WL_BLK_V = поворотники спереди
nicht_aktiv / soft_einschalten / hart_einschalten
WL_FL = дальний свет
nicht_aktiv / soft_einschalten / hart_einschalten
WL_KZL = подсветка номера
nicht_aktiv / soft_einschalten / hart_einschalten
WL_NSL = противотуманки сзади
nicht_aktiv / soft_einschalten / hart_einschalten
WL_NSW = противотуманки спереди
nicht_aktiv / soft_einschalten / hart_einschalten
WL_POL = стояночный свет спереди
nicht_aktiv / aktiv / hart_einschalten
WL_SL_1 = стояночный свет сзади 1
nicht_aktiv / soft_einschalten / hart_einschalten
WL_SL_2 = стояночный свет сзади 2
nicht_aktiv / soft_einschalten / hart_einschalten
WL_SM = брови
nicht_aktiv / soft_einschalten / hart_einschalten

Примечание:
soft_einschalten – плавное включение и затухание
hart_einschalten – грубое включение (сразу!) и выключение

после кодирования нужно включить «свет приветствия» в iDrive

Проводи домой
(только для до рестайлинга) с модулем LM1 до 09.2006
после выключения мотора и вынутого ключа, дергаем на себя дальний свет, и машина светит столько сколько указано в iDrive.

Блок: LMA
HEIMLEUCHTEN_
aktiv / nicht_aktiv

Брови включить/выключить
Блок: LMA
SIDEMARKER_US
aktiv / nicht_aktiv

Дальний свет через Bi-Xenon
Блок: LMA
BI_XENON_BEI_LH
aktiv

Включить свет в салоне при торможении (только для модуля LM1 до 09.2006)
Блок: LMA
RL_BL_1_BREMSL_FKT
aktiv

Во всех режимах:
Блок: LMA
PWM_ANST_FL_BIXENON
wert_03

Отключение противотуманок при включении дальнего света
Блок: LMA
FL_UND_NSW_NICHT_GLEICHZ
nicht_aktiv / aktiv

Мигающий стоп-сигнал (Break Force Display)
При аварийном торможении будут мигать стоп-сигнал.
Блок: LMA

На рестайлинговых фарах учитывается (S=Standard):
BFD_1_RL_BL_ERSCH_BILD = стоп-сигнал
nicht_aktiv = выключен
wert_01 = включен (S)
wert_03 = моргающе
BFD_1_BL_2_ERSCH_BILD = стоп-сигнал 2
nicht_aktiv = выключен
wert_01 = включен (S)
wert_03 = моргающе
BFD_1_BL_M_ERSCH_BILD =стоп-сигнал 3
nicht_aktiv = выключен
wert_01 = включен (S)
wert_03 = моргающе
BFD_1_NSL_ERSCH_BILD = противотуманки сзади
nicht_aktiv = выключен
wert_01 = включен (S)
wert_03 = моргающе

BFD_1_RL_BL_1_ERSCH_BILD и BFD_1_RL_BL_2_ERSCH_BILD являются стандартами в случае nicht_aktiv.

При фарах дорестайловских машин:

BFD_1_RL_BL_ERSCH_BILD = стоп-сигнал
nicht_aktiv = выкл
wert_01 = вкл
wert_03 = моргает
BFD_1_RL_BL_1_ERSCH_BILD = стоп-сигнал 1
nicht_aktiv = выкл
wert_01 = вкл
wert_03 = моргает
BFD_1_RL_BL_2_ERSCH_BILD = стоп-сигнал 2
nicht_aktiv = выкл
wert_01 = вкл
wert_03 = моргает
BFD_1_BL_M_ERSCH_BILD = стоп-сигнал 3
nicht_aktiv = выкл
wert_01 = вкл
wert_03 = моргает
BFD_1_NSL_ERSCH_BILD = Противотуманки сзади
nicht_aktiv = выкл
wert_01 = вкл
wert_03 = моргает

Предупреждение о включенном свете при выходе из машины
Блок: LMA
LICHT_AN_WARNUNG
nicht_aktiv / aktiv

Ошибка зажигания включить/выключить
Блок: KOMBI
CC_ZUENDSCHLUESSEL
nicht_aktiv / aktiv

Отключение напоминания о не пристегнутом ремне безопасности
Добавить FA:

+OI11 для водителя
+OI12 для пассажира с права от водителя

и
машины до 03/2004:
Блок: KOMBI
SBR_BEIFAHRER
nicht_aktiv
SBR_FAHRER
nicht_aktiv

машины после 03/2004:

Блок: SGM
SBR_BEIFAHRER_SGM
nicht_aktiv
SBR_FAHRER_SGM
nicht_aktiv

машины после 09/2005:
Блок: ACSM oder ABG
SBR_BEIFAHRER_ACSM
nicht_aktiv
SBR_FAHRER_ACSM
nicht_aktiv

Отключить мат присутствия пассажира
Блок: SBSR
SBE1_SBSR
nicht_aktiv

Блок: ABG
SBE1_ACSM
nicht_aktiv

Комфортный старт
Не надо удерживать ключ на стартере до запуска двигателя.
Блок: CAS
KOMFORTSTART
aktiv

Увеличение громкости звукового сигнала парктроников
Блок: PDC
LAUTSTAERKE_HINTEN
e65, e60, rr1, e70, wert_02 до wert_07
LAUTSTAERKE_VORN
e65, e60, rr1, e70

Запуск двигателя только при нажатом тормозе
Блок: CAS
ANLASSSPERRE_BLS
nicht_aktiv / aktiv

MP3
для машин до 09/2005. неодходим апдейт до индекса CAPPL.C08.
Добавить в FA:
+KMP3

Блок: CAPPL
MP3_CCC
full

CD-чейнджер
Добавляем FA:
$672
и
Блок: CAPPL
CDC
aktiv

iPOD
Добавить в FA:
+IPOD

Блок: CAPPL
MP3_CCC
extern или full
CDC
aktiv

Подключаем AUX-IN
Добавить в FA:
+NAUX

Блок: CAPPL
AUX_CONFIG
mounted

Блок: CAUDI
INPUT_SCALING_SUB2
wert_02

Источник
