Перечень ошибок Chevrolet Niva

Всем привет.
Сразу поймём о чём пойдёт речь в данном посте. Разберёмся в определениях, что такое самодиагностика и диагностика.
Самодиагностика — способность системы самостоятельно обнаруживать, локализовывать и анализировать ошибки и отказы.
Диагностика автомобиля – это тестирование его различных систем и исполнительных механизмов, выявление неисправностей и составление диагностической карты. Технология диагностики автомобиля зависит от проверяемого узла, например, диагностика ходовой части автомобиля бывает как самостоятельная, так и с помощью специального оборудования. А сделать диагностику автомобиля в части его электронных систем управления без компьютера невозможно.
Сделать самодиагностику ШНивы очень просто. Для этого необходимо на заглушенном автомобиле зажать кнопку сброса суточного пробега и повернуть ключ в замке зажигания в 1 положение (как известно у ключа 2 положения).

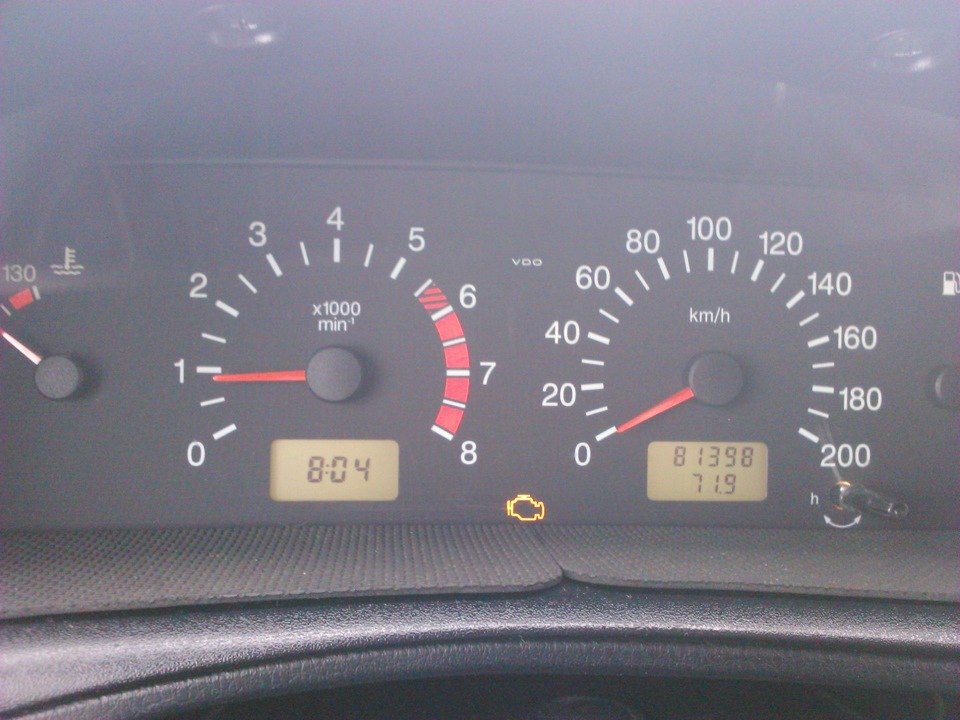

Все стрелки на доске приборов дойдут до максимума и начнут возвращаться обратно (так два раза), в это время Вам необходимо ещё раз нажать клавишу и Вы увидите версию прошивки компьютера машины. За что отвечает данная версия и чем они отличаются друг от друга я не нашел!

Нажав ещё раз, появится код ошибки.

Список ошибок:
0 — неисправности отсутствуют;
1 — неисправен микропроцессор;
2 — обрыв датчика указателя уровня топлива;
4 — повышенное напряжение питания в бортсети (выше 16 В);
8 — пониженное напряжение питания в бортсети (ниже 8 В).
Если неисправностей много, то высвечивается цифра, соответствующая сумме кодов неисправностей. Например:
6=2+4;
10=2+8;
12=4+8;
14=2+4+8.
12 — неисправность диагностической цепи контрольной лампы;
13 — отсутствует сигнал датчика кислорода/Lamda-зонд;
14 — высокий уровень сигнала датчика температуры охлаждающей жидкости;
15 — низкий уровень сигнала датчика температуры охлаждающей жидкости;
16 — повышенное напряжение бортовой сети;
17 — пониженное напряжение бортовой сети;
19 — неверный сигнал датчика положения коленчатого вала;
21 — высокий уровень сигнала датчика положения дроссельной заслонки;
22 — низкий уровень сигнала датчика положения дроссельной заслонки;
23 — высокий уровень сигнала датчика температуры всасываемого воздуха;
24 — нет сигнала датчика скорости автомобиля;
25 — низкий уровень сигнала датчика;
27 — высокий уровень сигнала СО-потенциометра;
28 — низкий уровень сигнала СО-потенциометра;
33 — высокий уровень сигнала датчика абсолютного давления;
34 — низкий уровень сигнала датчика абсолютного давления;
35 — отклонение оборотов холостого хода;
41 — неверный сигнал датчика фазы;
42 — неисправности цепи управления электронным зажиганием;
43 — неверный сигнал датчика детонации;
44 — обеднённый состав смеси;
45 — обогащенный состав смеси;
49 — диагностика потери вакуума;
51 — ошибка ППЗУ;
52 — ошибка ОЗУ;
53 — повышенное напряжение;
54 — нет сигнала датчика октан-корректора;
55 — ошибка электронного блока управления;
61 — деградация датчика кислорода/Lamda-зонд.
Для того, чтобы сбросить ошибку, необходимо зажать кнопку сброса суточного пробега и дождаться пока номер ошибки не смениться на 0.

ELM327 — это сканер, подсоединяющийся к машине через разъём OBDII (в Chevrolet Niva данный разъём находится справой стороны внизу от руля).

Сегодня поговорим о ELM327 mini работа с которым заключается в подключении сканера к телефону (в зависимости от сканера подключение осуществляется через Bluetooth или Wi-Fi) на андроиде и программу Torque (я пользуюсь данной программой для подключения к машине, но есть специализированные программы такие как SZ Viewer для Suzuki).
Существует две версии данного сканера: v1.5, которую все рекомендуют и v2.1, про которую все говорят, что она не доработана.
По этому начитавшись статей, решил приобрести и себе данный сканер!

Источник

Диагностика ЭБУ

Всем Привет!
Многие обладатели Шнив и прочих тазов, часто сталкиваются с загорающимся чеком. Кто-то просто забивает на это скидывает клемму и продолжает кататься, некоторые постоянно разоряются на диагностику. Я же, для себя прикупил OBD II сканер ELM 327 работающий через bluetooth.

С помощью сканера, программы Torque на планшете или смартфоне, я уже смотрю какие ошибки всплывают

катализатор достал уже, скоро прошьем на евро 2 и забудем про эту ошибку

После покупки сканера при первом сканировании была обнаружена неисправность датчика положения распредвала, заменил датчик и забыл про проблему.
Друзья и знакомые в случае неполадок, прежде чем ехать к квалифицированным мастерам, едут ко мне, чтоб посмотреть не ерундовая ли ошибка, чтоб не тратить кучу бабла на обширную диагностику.
так же сканер с программой использую как БК

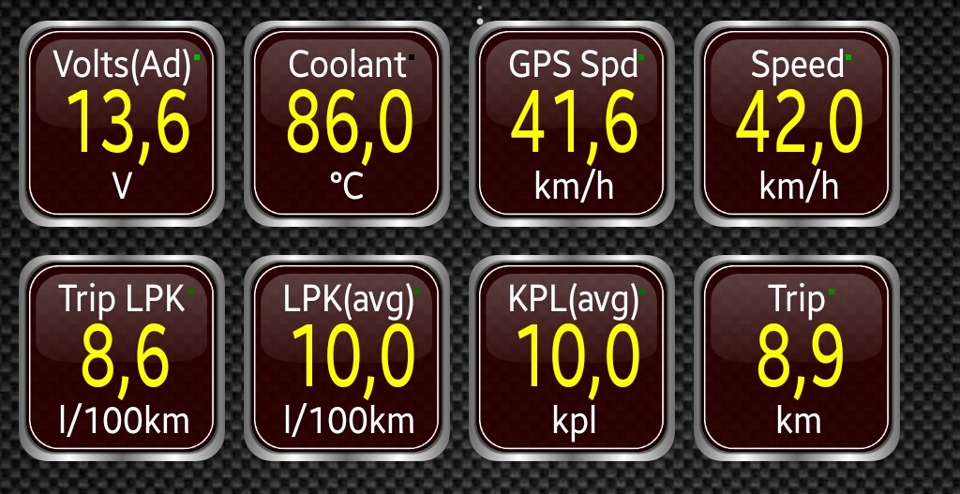

Программа предоставляет кучу различных данных, самые интересные- это расход за поездку, общий расход за длительный промежуток времени и разгон 0-100км/ч.
Удачи всем!

Источник

ЭБУ Шевроле Нива – неисправности и способы самостоятельного ремонта

ЭБУ или Электронный блок управления Шевроле Нива – очень важное оборудование, неисправность которого может повлечь за собой некорректную работу всей системы. Как своеобразный «мозговой центр» всей системы ЭБУ ответственен за все процессы, поэтому повреждение микропроцессора может стать причиной неправильной работы трансмиссии, системы зарядок, системы контроля над токсичностью выхлопа и других систем.

Из-за чего выходит из строя ЭБУ Шевроле Нива

ЭБУ Шевроле Нива может выйти из строя по следующим причинам:

Диагностика ЭБУ Шевроле Нива представляет собой чтение ошибок, записанных в памяти контроллера. Чтение ошибок происходит при помощи специальных устройств: компьютера, шлейфа через специальную К-линию. Так же можно обойтись и бортовым компьютером, который имеет функцию чтения ошибок ЭСУД.

Где находится ЭБУ Шевроле Нива – видео

Как диагностировать неисправность ЭБУ Шевроле Нива самостоятельно.

Обнаружение сканером одного из диагностических кодов, будет означать неисправность модуля управления и необходимость его замены. Но для подтверждения некорректной работы ЭБУ, требуется провести дополнительную диагностику – тестирование.

При проведении тестов используются специальные таблицы диагностики неисправностей. Отслеживание появлений неисправностей в модуле управления происходит путем введения исходных данных и сравнений с нормой.

Отсутствие реакции ЭБУ или её некорректность говорят о том, что блок управления нуждается в замене. Но автолюбителям нужно быть предельно внимательными при проведении диагностики неполадок. Довольно часто автомеханики, не видя явных причин неполадок в работе остальных систем, склонны сообщать о неисправности бортового компьютера.

Электронный блок – дорогостоящий и сложный компонент, поэтому его замена должна быть обоснована.

Диагностировать неисправность ЭБУ Шевроле Нива можно по следующим признакам:

В случае если ваши предположения и ЭБУ Шевроле Нива неисправно необходимо срочно провести его замену.

Как заменить ЭБУ Шевроле Нива своими руками – пошаговая инструкция.

Предохранители системы управления двигателем расположены в блоке предохранителей и реле системы управления, установленном на задней крышке контроллера под панелью приборов на щите передка перед пассажиром. Вам потребуется ключ «на 10» (желательно торцовый).

Замена ЭБУ на Шевроле Нива происходит следующим образом:

Видео: Стоит ли прошивать ЭБУ Шевроле Нива

Источник

Система управления двигателем Нива Шевроле

Расположение элементов системы управления двигателем Нива Шевроле в подкапотном пространстве: 1 – датчик массового расхода воздуха; 2 – модуль зажигания; 3 – датчик положения коленчатого вала (на фото не виден, установлен около шкива коленчатого вала); 4 – форсунки; 5 – регулятор холостого хода; 6 – датчик температуры охлаждающей жидкости (на фото не виден, установлен в патрубке водяной рубашки головки блока цилиндров); 7 – датчик положения дроссельной заслонки; 8 – клапан продувки адсорбера; 9 – датчик детонации (на фото не виден, расположен с правой стороны блока цилиндров двигателя); 10 – датчик кислорода (на фото не виден, расположен на приемной трубе системы выпуска отработавших газов); 11 – контроллер (на фото не виден, расположен в салоне на перегородке щита передка); 12 – блок реле и предохранителей (на фото не виден, установлен вместе с контроллером); 13 – датчик скорости автомобиля (на фото не виден, установлен на раздаточной коробке); 14 – диагностический разъем (на фото не виден, установлен в салоне рядом с замком зажигания).

Коды неисправностей контроллера МР7.0Н (мозгов Нива Шевроле)

Ошибочные значения кодов в памяти ошибок контроллера Нива Шевроле

Диагностический прибор подключают к специальному диагностическому разъему автомобиля, расположенному рядом с выключателем (замком) зажигания и частично закрытому кожухом рулевой колонки. В данном издании рассмотрены следующие элементы системы управления двигателем.

В контроллер поступает следующая информация:

– о положении и частоте вращения коленчатого вала;
– о массовом расходе воздуха двигателем;
– о температуре охлаждающей жидкости;
– о положении дроссельной заслонки;
– о содержании кислорода в отработавших газах;
– о наличии детонации в двигателе;
– о напряжении в бортовой сети автомобиля;
– о скорости автомобиля;
– о положении распределительного вала (в системе с последовательным распределенным впрыском топлива);
– о запросе на включение кондиционера (если он установлен на автомобиле).

На основе полученной информации контроллер управляет следующими системами и приборами:

– топливоподачей (форсунками и электробензонасосом);
– системой зажигания;
– регулятором холостого хода;
– адсорбером системы улавливания паров бензина;
– вентиляторами системы охлаждения двигателя;
– муфтой компрессора кондиционера (если он есть на автомобиле);
– системой диагностики.

Контроллер включает выходные цепи (форсунки, различные реле и т.д.) путем замыкания их на «массу» через выходные транзисторы контроллера. Единственное исключение – цепь реле топливного насоса. Только на обмотку этого реле контроллер подает напряжение +12 В. Контроллер имеет встроенную систему диагностики. Он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу «CHECK ENGINE». Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта. В контроллере имеется три вида памяти: оперативное запоминающее устройство (ОЗУ), однократно программируемое постоянное запоминающее устройство (ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ). Оперативное запоминающее устройство – это «блокнот» контроллера. Микропроцессор контроллера использует его для временного хранения измеряемых параметров, для расчетов и для промежуточной информации. Микропроцессор может по мере необходимости вносить в него данные или считывать их. Микросхема ОЗУ смонтирована на печатной плате контроллера. Эта память энергозависима и требует бесперебойного питания для сохранения. При прекращении подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются. Программируемое постоянное запоминающее устройство (ППЗУ). В ППЗУ находится общая программа, в которой содержится последовательность рабочих команд (алгоритмы управления) и различная калибровочная информация. Эта информация представляет собой данные управления впрыском, зажиганием, холостым ходом и т.п., которые зависят от массы автомобиля, типа и мощности двигателя, от передаточных отношений трансмиссии и других факторов. ППЗУ называют еще запоминающим устройством калибровок.

Содержимое ППЗУ не может быть изменено после программирования. Эта память не нуждается в питании для сохранения записанной в ней информации, которая не стирается при отключении питания, т.е. эта память является энергонезависимой. ППЗУ устанавливается в панельке на плате 1 контроллера и может выниматься из контроллера и заменяться. ППЗУ индивидуально для каждой комплектации автомобиля, хотя на разных моделях автомобилей может быть применен один и тот же унифицированный контроллер. Поэтому при замене ППЗУ важно установить правильный номер модели и комплектации автомобиля. А при замене дефектного контроллера необходимо оставлять прежнее ППЗУ (если оно исправно). Электрически программируемое запоминающее устройство используется для временного хранения кодов-паролей противоугонной системы автомобиля (иммобилизатора). Коды-пароли, принимаемые контроллером от блока управления иммобилизатором (если он имеется на автомобиле), сравниваются с кодами, хранимыми в ЭПЗУ, и при этом разрешается или запрещается пуск двигателя. Эта память энергонезависима и может храниться без подачи питания на контроллер.

Датчик температуры охлаждающей жидкости Нива Шевроле

Датчик температуры охлаждающей жидкости Шевроле Нива представляет собой термистор (резистор, сопротивление которого изменяется от температуры). Датчик завернут в выпускной патрубок охлаждающей жидкости на головке цилиндров. При низкой температуре датчик имеет высокое сопротивление (при –40 °С – 100 кОм), а при высокой температуре – низкое (при 100 °С – 177 Ом). Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике. Падение напряжения высокое на холодном двигателе и низкое на прогретом. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.

Датчик детонации Нива Шевроле

Датчик детонации Шевроле Нива прикреплен к верхней части блока цилиндров и улавливает аномальные вибрации (детонационные удары) в двигателе.
Чувствительным элементом датчика является пьезокристаллическая пластинка. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

Датчик массового расхода воздуха — расходамер Нива Шевроле

Датчик массового расхода воздуха Шеви Нива расположен между воздушным фильтром и левой частью воздухоподающего патрубка. В нем находятся температурные датчики и нагревательный резистор. Проходящий воздух охлаждает один из датчиков, а электронная схема датчика преобразует эту разность температур в выходной сигнал для электронного блока управления. В разных вариантах систем впрыска топлива могут применяться датчики массового расхода воздуха двух типов. Они отличаются по устройству и по характеру выдаваемого сигнала, который может быть частотным или аналоговым. В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором случае – напряжение. ЭБУ использует информацию от датчика массового расхода воздуха для определения длительности импульса открытия форсунок.

Датчик скорости автомобиля Нива Шевроле

Датчик скорости автомобиля Шевроле Нива установлен на раздаточной коробке между приводом спидометра и наконечником гибкого вала привода спидометра. Принцип действия датчика основан на эффекте Холла. Датчик выдает на контроллер прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.

Датчик положения дроссельной заслонки Нива Шевроле

Датчик положения дроссельной заслонки установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки. Датчик представляет собой потенциометр, на один конец которого подается плюс напряжения питания (5 В), а другой конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к контроллеру. Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,7 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В. Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). Датчик положения дроссельной заслонки не требует никакой регулировки, так как контроллер воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

Датчик положения коленчатого вала Шевроле Нива

Датчик положения коленчатого вала Нива Шевроле – индуктивного типа, предназначен для синхронизации работы контроллера с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала. Датчик установлен на крышке привода газораспределительного механизма напротив задающего диска на шкиве коленчатого вала. Задающий диск представляет собой зубчатое колесо с 58 равноудаленными (6°) впадинами. При таком шаге на диске помещается 60 зубьев, но два зуба срезаны для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы контроллера с ВМТ поршней в 1-м и 4-м цилиндрах. При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубом диска должен находиться в пределах (1±0,2) мм.
Контроллер по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.

Лямбда-зонд Нива Шевроле

Датчик концентрации кислорода (лямбда-зонд) установлен на приемной трубе системы выпуска отработавших газов. Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь). Для нормальной работы датчик должен иметь температуру не ниже 360 °С. Поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент. Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то дается команда на обогащение смеси. Если смесь богатая (высокая разность потенциалов), дается команда на обеднение смеси.

Замена предохранителей системы управления двигателем Нива Шевроле

Предохранители системы управления двигателем расположены в блоке предохранителей и реле системы управления, установленном на задней крышке контроллера под панелью приборов на щите передка перед пассажиром. Вам потребуется ключ «на 10» (желательно торцовый).

Отверните гайку крепления крышки контроллера

Извлеките предохранитель рукой или специальным пинцетом и установите на его место новый предохранитель того же номинала, затем установите на место крышку блока.

Замена реле системы управления двигателем Нива Шевроле

Реле системы управления двигателем, как и предохранители этой системы, расположены в блоке предохранителей и реле системы управления, установленном на задней крышке контроллера под панелью приборов на щите передка перед пассажиром. Вам потребуется ключ «на 10» (желательно торцовый). Снимите крышку блока предохранителей и реле.

Извлеките реле и установите на его место новое, затем установите на место крышку блока предохранителей и реле Шевроле Нива.

Снятие и установка контроллера (мозгов на Нива Шевроле)

Контроллер системы управления двигателем установлен под панелью приборов на щите передка перед пассажиром. Вам потребуются: ключ «на 10» (желательно торцовый), отвертка. Снимите крышку блока предохранителей и реле.

Выверните левый винт

И правый винт крепления контроллера и блока предохранителей и реле к щиту передка

Отведите контроллер от щита передка, отверните две гайки крепления блока к контроллеру и отделите контроллер от блока

Отведите в сторону защелку колодки жгута проводов и отсоедините колодку от контроллера. Устанавливайте контроллер Нива Шевроле и блок предохранителей и реле в порядке, обратном снятию.

Снятие и установка датчика положения коленчатого вала Нива Шевроле

Датчик установлен на крышке привода газораспределительного механизма, в ее нижней части. Для его замены Вам потребуется отвертка.

Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика

Выверните винт крепления датчика

Извлеките датчик из отверстия прилива крышки

Проверьте сопротивление датчика. У исправного датчика оно должно быть 0,55–0,75 кОм. Устанавливайте датчик в порядке, обратном снятию.

Снятие и установка датчика температуры охлаждающей жидкости Нива Шевроле

Датчик ввернут в отверстие переднего патрубка водяной рубашки головки блока цилиндров. Для замены или снятия Вам потребуется ключ «на 19».

Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика

Ослабьте затяжку датчика

Выверните его из отверстия патрубка вместе с уплотнительным кольцом

Проверьте сопротивление датчика Нива Шевроле. При 20 °С исправный датчик должен иметь сопротивление 2,2–2,4 кОм. Устанавливайте датчик в порядке, обратном снятию.

Снятие и установка датчика положения дроссельной заслонки Шевроле Нива

Датчик установлен на дроссельном узле и соединен с осью дроссельной заслонки. Для замены Вам потребуется отвертка.

Отсоедините от датчика колодку жгута проводов

Для проверки исправности датчика измерьте сопротивление между выводами «2» и «3» колодки датчика. Переместите дроссельную заслонку из полностью закрытого положения в полностью открытое. У исправного датчика при этом сопротивление должно равномерно изменяться в пределах 2,7–8,2 кОм

Для замены неисправного датчика выверните два винта крепления к дроссельному узлу

Снимите датчик. Обратите внимание: под датчиком установлено уплотнительное поролоновое кольцо, не забудьте установить на место. Устанавливайте новый датчик в порядке, обратном снятию.

Снятие и установка датчика массового расхода воздуха Нива Шевроле

Датчик установлен на выходном патрубке воздушного фильтра. Для замены расходомера воздуха Нива Шевроле Вам потребуются: ключ «на 10» и отвертка.

Отсоедините колодку жгута проводов от датчика

Ослабьте затяжку хомута крепления к датчику левой части воздухоподающего патрубка и отсоедините ее от датчика

Выверните два болта крепления датчика к крышке воздушного фильтра и снимите датчик вместе с уплотнительным кольцом. Устанавливайте датчик в порядке, обратном снятию.

Снятие и установка датчика детонации Нива Шевроле

Датчик детонации установлен с правой стороны блока цилиндров двигателя в его верхней части, в районе второго и третьего цилиндров.
Для замены датчика детонации Шевроле Нива Вам потребуются: ключ «на 13» и отвертка.

Для облегчения доступа к датчику выверните болт нижнего крепления передней распорки впускной трубы и отведите распорку в сторону

Нажмите на пружинный фиксатор колодки жгута проводов

Отсоедините колодку от датчика

Выверните болт крепления датчика к блоку цилиндров и снимите датчик

Присоедините к выводам датчика автотестер, подключенный в режиме измерения напряжения. Постукивайте корпусом датчика по твердому массивному предмету (например, по молотку). При этом напряжение должно изменяться. Если напряжение остается постоянным, датчик неисправен и его нужно заменить. Устанавливайте датчик в последовательности, обратной снятию.

Снятие и установка кислородного датчика Нива Шевроле

Датчик лямбда зонд установлен на приемной трубе системы выпуска отработавших газов. Для его замены Вам потребуется ключ «на 22».

Нажав на пружинный фиксатор, разъедините колодки жгута проводов датчика и моторного жгута

Ослабьте затяжку датчика и выверните датчик из приемной трубы

Устанавливайте датчик в последовательности, обратной снятию. При этом проследите, чтобы на наконечник датчика и разъем жгута проводов не попали смазка и грязь. Затягивайте датчик моментом 40–45 Н·м.

Снятие и установка датчика скорости Нива Шевроле

Датчик скорости на нива Шевроле становлен на задней крышке раздаточной коробки, поэтому работать удобнее на подъемнике или смотровой канаве. Для его замены Вам потребуется ключ «на 22».

Нажав на пружинный фиксатор, отсоедините от датчика колодку жгута проводов

Ослабьте затяжку датчика и выверните его из привода. Устанавливайте датчик Шевроле Нива в порядке, обратном снятию.

Снятие и установка модуля зажигания Нива Шевроле

Модуль зажигания Шеви Нива установлен на блоке цилиндров двигателя с левой стороны. Неисправный модуль ремонту не подлежит, и его необходимо заменить. Для замены модуля зажигания Вам потребуются: ключ «на 10» и отвертка.

Выньте из гнезд модуля наконечники высоковольтных проводов. Отожмите отверткой или пальцем пластмассовый фиксатор и отсоедините колодку жгута проводов от модуля

Отверните три гайки крепления модуля (удобнее пользоваться торцовым ключом), снимите установленные под гайками плоские шайбы

Снимите модуль зажигания со шпилек кронштейна. Устанавливайте модуль Нива Шевроле в порядке, обратном снятию.

Присоедините к модулю колодку жгута проводов и вставьте в гнезда наконечники высоковольтных проводов. На высоковольтных проводах и на корпусе модуля нанесены номера соответствующих цилиндров.
