Вправляем мозги

а то у меня наклейка отсутствовала.
Тут смотрим сам блок и версию прошивы. У меня мозги Январь 7.2 без плюса, т.е будем шиться без доработки блока не вскрывая его! Я7,2+ и м73 шьем с доработкой доп. резисторами. Снимаем мозги с авто (на 2107 находятся между вещевой полкой и бардачком)

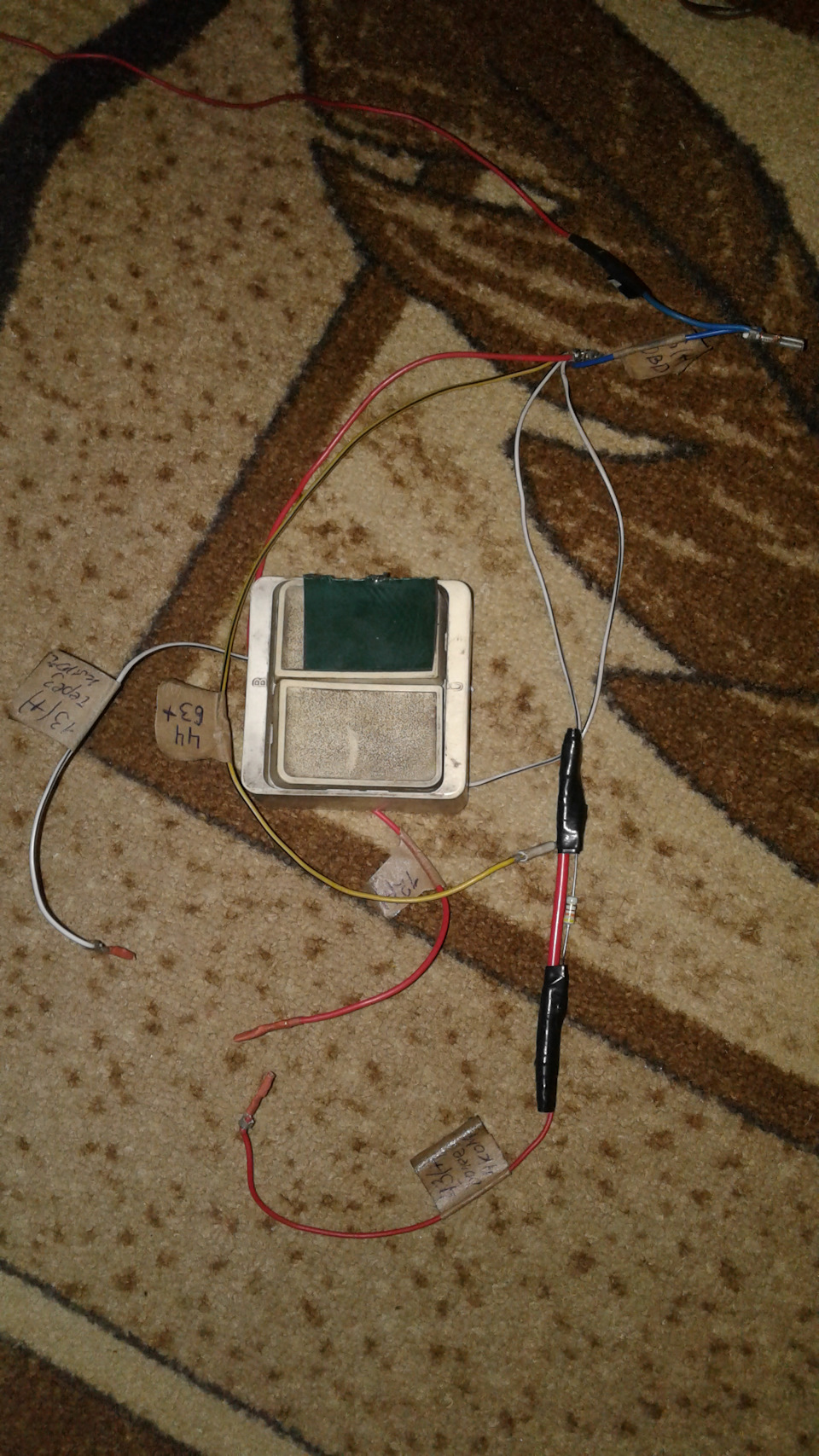

и несем домой. Я собирал все по такой схеме

причем клеммы на штырьки мозгов- это пины от 2114 панели отломанные напополам.
На 43 ногу ЭБУ пускаем плюс через резистор на 4,3 кОм(разрешение програмирования)

Так-как прошиваю первый раз, то побоялся испортить рабочие мозги с машины, и взял вторые Автеловские

. Тут разницы нет, т.е прошивки Ителма льются в автел, и наоборот!
Прошивался программой Чиплоадер 1.6. Она простая и понятная. Подробнее:
Собираем схему
Запускаем Чиплоадер
Выбираем порт для нашего шнурка
Тыкаем кнопочку на 13 ногу
Жмем установить связь(если не связалось, то вкл/выкл кнопку и пробуем снова)
Связь установлена, считываем Flash(стоковая прошивка) и сохраняем ее

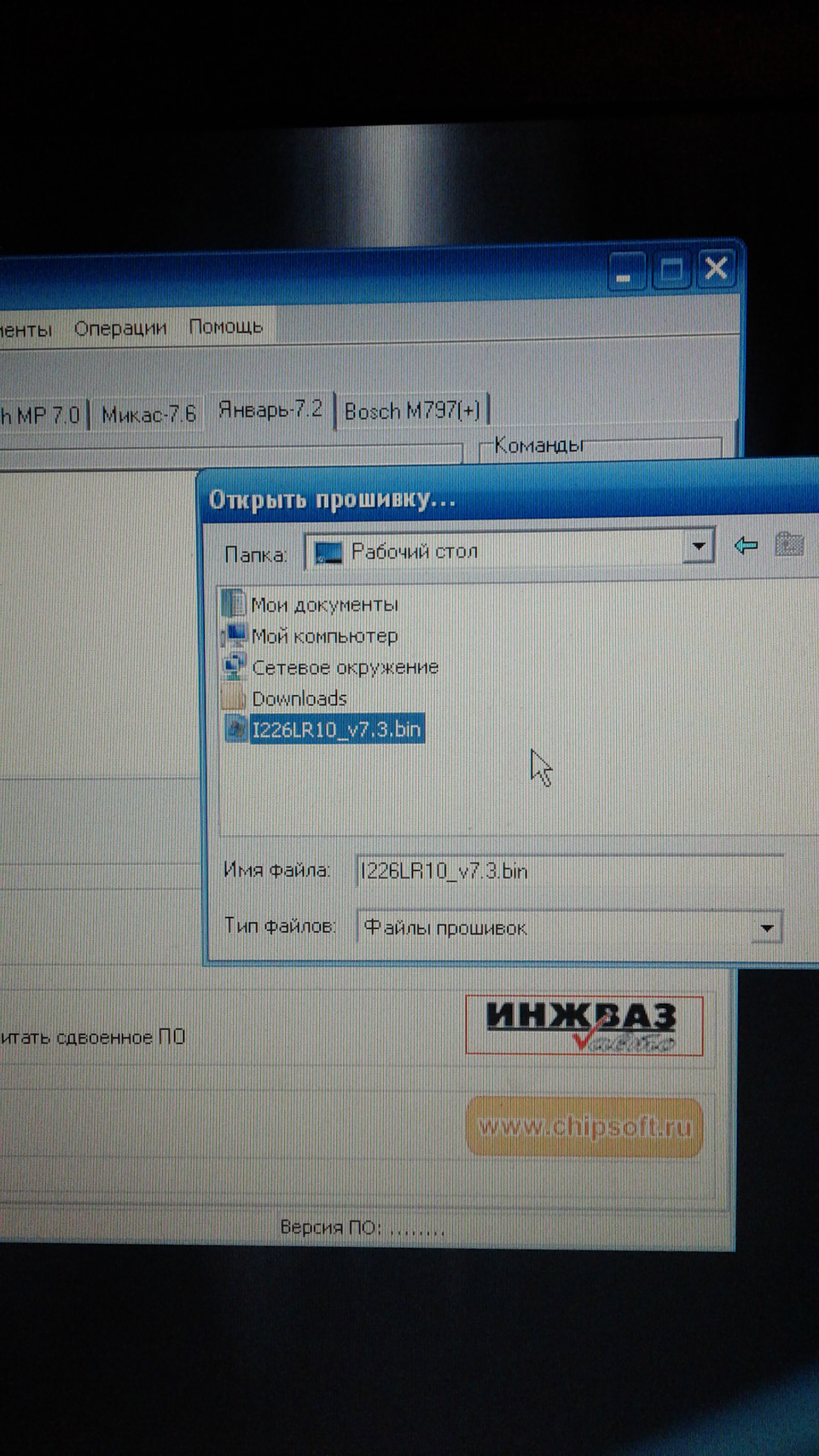

Очищаем Flash и загружаем новую прошивку

Начинается прошивка ЭБУ

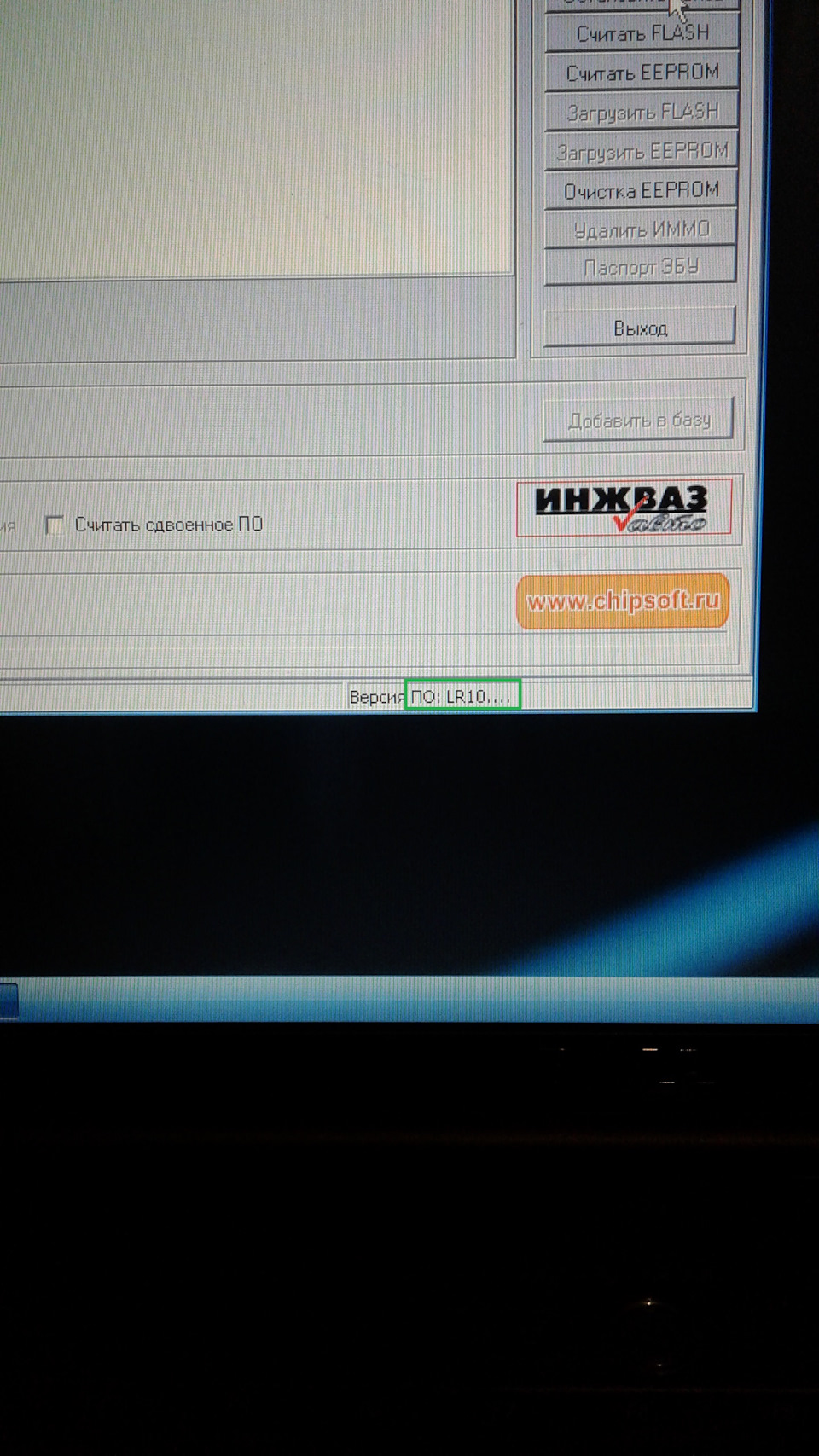

После этого смотрим, что версия ПО изменилась

Разбираем схему и несем ЭБУ в машину для подключения.

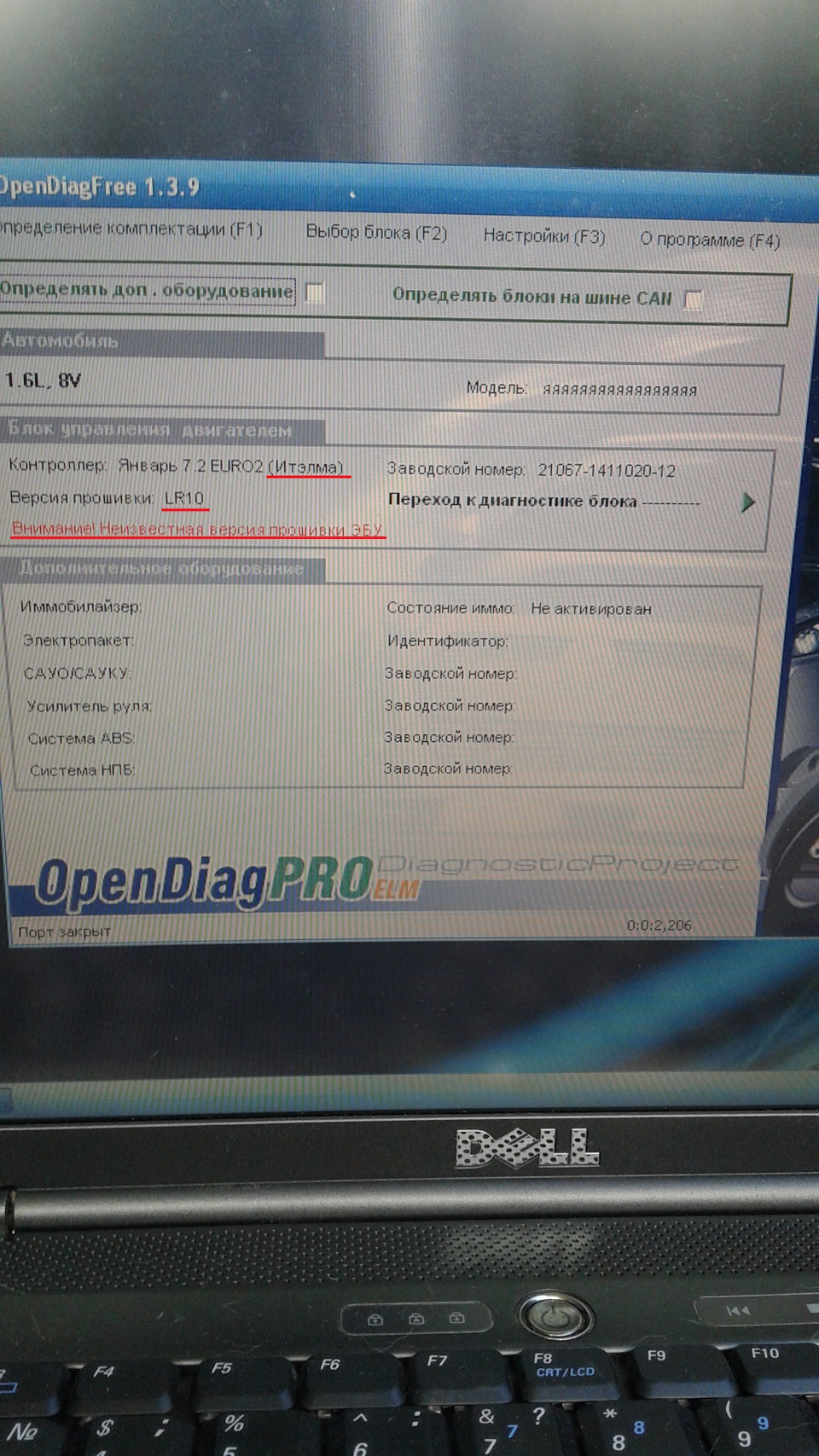

Программой ОПЕН ДИАГ ФРИ смотрим, что блок у нас стал Ителма, и версия пршивки изменилась

После этого в режиме диагностики — в разделе Ошибки выполняем сброс ЭБУ с инициализацией. После этого выключаем зажигание и отключаем адаптер от машины. Если после сброса попытаться запустить мотор — она не заведется! Теперь спокойно запускаем мотор.
Теперь о самой прошивке. Прошивка от Ледокола с частичной поддержкой 1ДК. После прошивки прокатившись заметил, что исчезли провалы, обороты подымаются плавно, бодрый разгон и теперь обороты сбрасывает в низ быстро без рывков! Мне оч. понравилась короче говоря. За расход горючего пока ничего говорить не буду. т.к требуется некоторое время для контроля. Всем спасибо. Жмем пальцы вверх!

Источник

Мозги!

Каждый тип впрыска комплектуется своим ЭБУ, программным обеспечением и проводкой. Под аппаратной совместимостью подразумевается возможность ЭБУ заменять друг друга.

Одновременный впрыск. Bosch M1.5.4 1411020-70 Январь 5.1.1 1411020-71 VS 5.1 1411020-72

Внутри этой группы существует старая модификация блока Bosch M1.5.4 1411020. Он имеет другой тип датчика детонации — резонансный и взаимозаменяем с ЭБУ данной группы только совместно с датчиком детонации. Обычно заменяется этот блок на более современный c новый датчик детонации.

Попарно — параллельный впрыскBosch M1.5.4 1411020-60 Январь 5.1 1411020-61 VS 5.1 1411020-62

Эти две системы Евро II, с ДК и адсорбером аппаратно совместимы и могут взаимозаменять друг друга.

Частным случаем здесь является группа ЭСУД для «классики». Отличие от «родительских» ЭСУД, в них не применяется датчик детонации и, соответственно, в самих ЭБУ не установлены элементы каналов ДД.Bosch M1.5.4 2104-1411020 Январь 5.1.3 1411020-01 VS 5.1 1411020-02

Фазированный впрыск. Bosch M1.5.4 1411020-40 Январь 5.1 1411020-41 VS 5.1 1411020-42

Все три ЭБУ данной таблицы — системы Евро II, с ДК, адсорбером и датчиком фазы (или датчиком распредвала) и полностью взаимозаменяемы между собой.

Внутри этой группы существует ЭСУД под нормы токсичности Россия-83, без ДК и адсорбера — Январь 5.1.2 1411020-71

Рассмотренные ваше варианты взаимной замены ЭБУ представлены с позиции производителя.

С позиции ПО и тюнинга (чип-тюнинга) возможности замены несколько шире. Но есть и соответствующие ограничения. Рассмотрим варианты взаимозаменяемости на примере самого распространенного типа — Январь 5.х.х. Взаимозаменяемость ЭБУ «VS» и «Bosch M1.5.4» производится по аналогичному алгоритму.

Все ЭБУ (внутри своего типа) построены на единой платформе и различаются в основном коммутацией форсунок и подогревателя ДК. Так, например:

Январь 5.1 2112-1411020-41 — фазированный впрыск, датчик кислорода
Январь 5.1 2111-1411020-61 — попарно — параллельный впрыск, датчик кислорода

Эти две модификации совершенно аппаратно идентичны, различаются только прошивками ПО, это означает, что например записав в 2112-41 блок прошивку от 2111-61, его можно устанавливать вместо 2111-61 и наоборот. Далее:

Эта модификация отличается отсутствием на базовой плате элементов управления ДК и не может устанавливаться вместо 2112-41 или 2112-61 блоков (вернее, может, но с условием отключения ДК), но 2112-41 или 2111-61 блок будет прекрасно работать вместо 2112-71 с соответствующим ПО (2112-71), с одной оговоркой: жгуты для 2112-1411020-71 разных лет выпуска могут различаться. Вернее, есть «новые» жгуты, у которых в разъеме 1-я форсунка (контакт 23) соединен с клапаном рециркуляции (контакт 17) далее идет на 1-ю форсунку. В результате, при включении зажигания 1-я форсунка постоянно открыта. При замене необходимо проконтролировать эту цепь и если она присутствует, разорвать.

Январь 5.1.1 2111-1411020-71 — одновременный впрыск, без датчика кислорода

Эта модификация имеет аппаратные различия, хотя народный умелец с паяльником в руках довольно легко сможет, добавив недостающие микросхемы в блок, превратить Январь 5.1.1 (или 5.1.2) в Январь 5.1. В Январь 5.1.1 не хватает пары микросхем, одна из которых драйвер форсунок, вторая работает с адсорбером, клапаном рециркуляции и длиной выпускной трубы. Форсунки в Январь 5.1.1 (как и в любой другой системе одновременного впрыска) управляются через (!) канал нагревателя датчика кислорода. Это означает, что любой блок с поддержкой ДК (2112-41 или 2111-61) с ПО для 5.1.1-71 будет работать на месте 5.1.1-71. С Январь 5.1.2 такой совместимости нет, т.к в этом ЭБУ отсутствуют элементы управления подогревателем ДК, использующемся в одновременном впрыске 5.1.1-71 как драйвер форсунок.

Естественно, ПО блока должно соответствовать типу впрыска и применяемой проводке.

Практически же на автомобиль можно устанавливать любой блок с соответствующей этому блоку переделкой проводки или ее заменой и соответствующем ПО. Но необходимо помнить один нюанс — ЭБУ отличаются различными драйверами по каналу Датчика Фаз (ДФ), у них могут быть различные требования к полярности данного датчика. Поэтому, если например, Bosch M1.5.4 отказывается заводиться вместо Январь 5.1 — необходимо просто поменять местами провода, подходящие к ДФ.

Следует иметь ввиду, что 2112-41 и 2112-71 блоки с одинаковой маркировкой могут иметь аппаратные различия. Отличить их очень просто — новая аппаратная реализация выходит с завода с софтом серии «J» (или новее). Эти варианты блоков отличаются примененной микросхемой драйверов форсунок. В старом блоке стоит SIEMES TLE5216, в новом — MOTOROLA MC33385. Они отличаются (кроме всего прочего) еще и диаграммой считывания драйверной диагностики. Поэтому на новых блоках со старым софтом или наоборот могут возникать ошибки драйверной диагностики, например, пресловутый обрыв 3-й форсунки.

Кроме всего прочего, в связи со снятием с производства микросхемы HIP9010 (обработчик канала детонации), с 2006 года в ЭБУ, поставляемые в запчасти устанавливают HIP9011, который отличается процедурой программирования SPI, и, естественно, изменено ПО, которое легко отличить по маркировке ПО — применение литеры А вместо J в названии прошивки. Например A5V05N35. «Старые» прошивки в таких ЭБУ «не видят» детонации и применять их можно только после небольшой программной правки специальной утилитой от SMS — Software.

Внутри группы Bosch M1.5.4 2112-1411020-40 и 2111-1411020-60 полностью одинаковы и взаимозаменяемы, Отличие только в ПО.

ЭБУ VS5.1 производства «Ителма» функционально является аналогом Январь 5, то есть выполняет те же функции, совместимо по проводке (то есть, например, VS5.1 с прошивкой V5V05N35 можно установить вместо любого Январь 5.1 2112-1411020-41 или вместо Bosch M1.5.4 2112-1411020-40).

Эти ЭБУ также встречаются с различной аппаратной реализацией. В 2003 г. НПО «Итэлма» полностью модифицировало свой модельный ряд. Но, в отличии от других систем, ПО для «новых» и «старых» блоков полностью несовместимо, то есть «новое» ПО работает только в новом блоке, «старое» — только в старых. Алгоритмы и подход с точки зрения чип-тюнинга полностью аналогичен Январь 5.х.х

«Новая» модификация VS5.1 1411020-72 (одновременный впрыск) с прошивкой V5V13K03 устанавливается на конвейере ВАЗ с сентября 2003 г. Данное ПО несовместимо с ранними версиями (V5V13I02, V5V13J02).

«Новая» модификация VS5.1 1411020-62 (попарнопараллельный впрыск) с прошивкой V5V13L25 устанавливается на конвейере ВАЗ с декабря 2003 г. Данное ПО несовместимо с ранними версиями (V5V13K22).

«Новая» модификация VS5.1 1411020-42 (фазированный впрыск) с прошивкой V5V05M30 устанавливается на конвейере ВАЗ с декабря 2003 г. Данное ПО несовместимо с ранними версиями (V5V05K17, V5V05L19).

То есть, грубо, существует две группы блоков. Ориентируясь по ID прошивки, указанной на шильдике и/или дате изготовления блока, легко можно понять, что туда «прошивать»

Совместимость этих блоков насколько запутанная, попробуем досконально в этом разобраться.

Довольно популярна сейчас тема замены блоков MP7.0 на Январь, Bosch или VS. Такая замена требует перекроссировки (перекоммутации) проводки. Естественно, что коль скоро проводку нужно переделывать, Вы сами можете решить, под какой тип впрыска Вы будете это делать.

Варианты перекроссировки можете посмотреть здесь и здесь.

Перекроссировка как метод тюнинга связана прежде всего со сложностью понимания и настройки алгоритмов ПО этих систем, но ситуация постепенно улучшается :). Этот тип ЭБУ является самым «щадящем» для пользователя. Нередки случаи, когда система сохраняла удовлетворительное состояние при неисправности половины датчиков.

Блоки МП7 практически идентичны между собой, но есть варианты для Евро-III, в которых поддерживается управление двумя подогревателями. Соответственно, в системах Евро-II эти элементы просто не запаяны.

Как было указано выше — Bosch M7.9.7 устанавливался серийно на часть двигателей «десятого» семейства 1,5 л. и устанавливается на 1,6 л. в комплектациях 8V (21114) и 16V (21124), Калина 1,6 8V (11183) и на Нива-Шевроле 1,7 л. 8V (21214). Все системы удовлетворяют требованиям Евро 2/ Евро3, все с фазированным впрыском. Конструктивно ЭБУ выполнен на другой тип проводки, имеет 81-контактный разъем.

ПО для данного ЭСУД разработано специалистами BOSCH c дальнейшей адаптацией специалистами ВАЗ. ПО данного ЭБУ представляет собой матмодель двигателя с минимальным набором «внешних» калибровок. В данное время нет возможностей для управления комплектацией и самообучениями блока. Но работы в этом направлении ведутся и чип — тюнинг данных систем уже можно довольно успешно производить с помощью ПО от SMS-Software.

С августа 2005 г. появилась новая аппаратная реализация этих блоков, без внешней flash, с памятью, встроенной в процессор (условное обозначение М7.9.7+). ЭБУ старого и нового типа полностью функционально взаимозаменяемы. Но прошивки для «старой» и «новой» реализации несовместимы и невзаимозаменяемые, т.к предназначены для разных типов процессоров. Прошивки даже имеют разный размер — 512К для М7.9.7 и 832К для М7.9.7+.

Программное обеспечение этих ЭБУ является логическим продолжением семейства Январь 5, т.е работающее практически по тем же алгоритмам. Соответственно, возможно реализовать недоступную для Bosch M7.9.7 функцию «упрощения» до норм Россия-83, исключения из расчетов обратной связи по ДК. Январь 7.2 полностью совместим по проводке с Bosch M7.9.7 (M7.9.7+) и могут быть взаимозаменены с учетом параметров двигателя.

Есть так же вариант ЭСУД на основе Январь 7.2 и для «классики», без канала детонации и для «Калины». Вариант для «Калины» (11183) отличается аппаратно драйверами управления клапаном адсорбера и бензонасоса, поэтому должен применяться только с «калиновскими» прошивками.

Практически все автомобили выпуска c конца 2005 г. оснащены системами Январь 7.2 и Bosch M7.9.7. Все остальные системы сняты с производства и не поставляются на конвейер.

В народе часто называется Январем 7.3. Это не верно. Данный ЭБУ выпускается и устанавливается на конвейере ВАЗ на автомобили третьего экологического класса, выпуска после ноября 2007.

Блоки производятся двумя российскими производителями — Итэлма и Автэл. ПО для переднеприводных ВАЗ серий 308 (1,6, 16V) и 317 (1,6 8V) у данных производителей несовместимо. Хотя блоки и идентичны аппаратно, ПО по разному использует возможности процессора и заливать ПО нужно только в соответствии с производителем блока — в «итэлмовский» ЭБУ только «ителмовский» софт (I308…, I317…), в ЭБУ производства «Автэл», только «автэловский» (А308…, А317…). ПО для «классики» все проще — одним и тем же ПО можно программировать ЭБУ любого производителя (А327… или I327…).

Т.к контроллер М7.3 аппаратно практически идентичен Январь 7.2+, то, с некоторыми ограничениями, М7.3 можно переделать для работы с ПО Я7.2+
