46. Разберемся с методами кодирования BMW.
Давно готовился к этому опусу, наконец-то созрел. Хочу сегодня немого рассказать, чем можно кодировать BMW и в какие деньги это все встанет обычным пользователям. Итак, готовы? Красивая картинка Shark и начали …
Насчитывают четыре основных метода для кодирования Е серий.
1. Понадобится ноутбук и ICOM

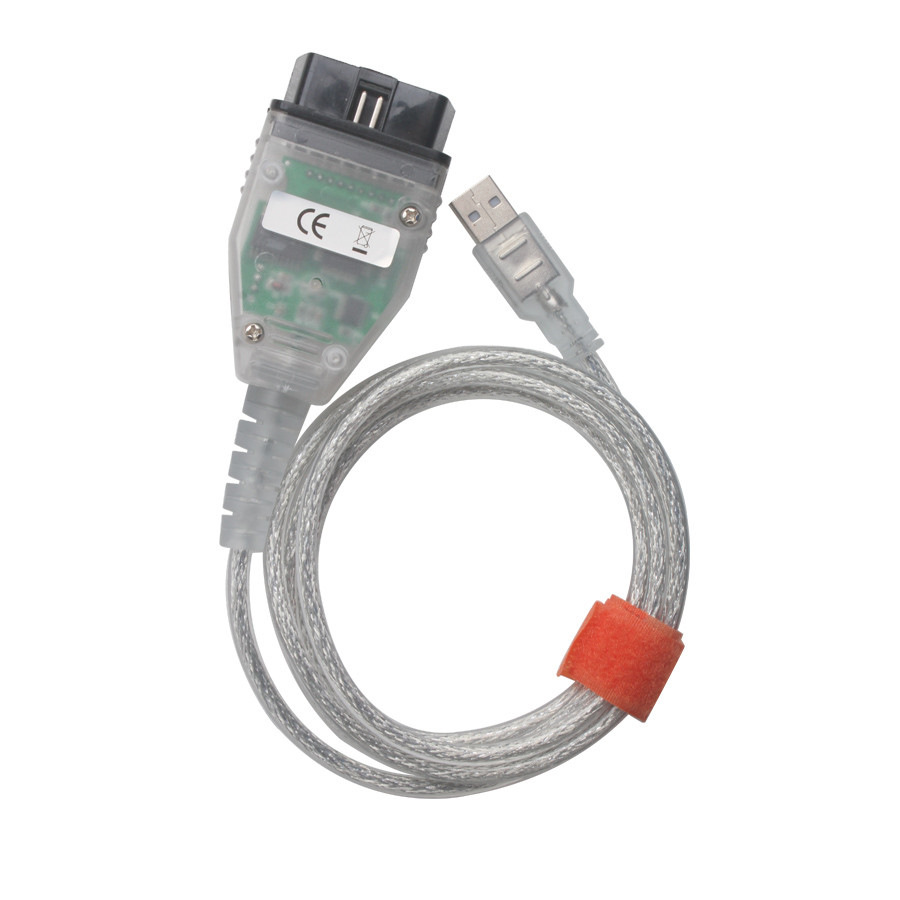

2. Понадобится ноутбук и шнур D-CAN

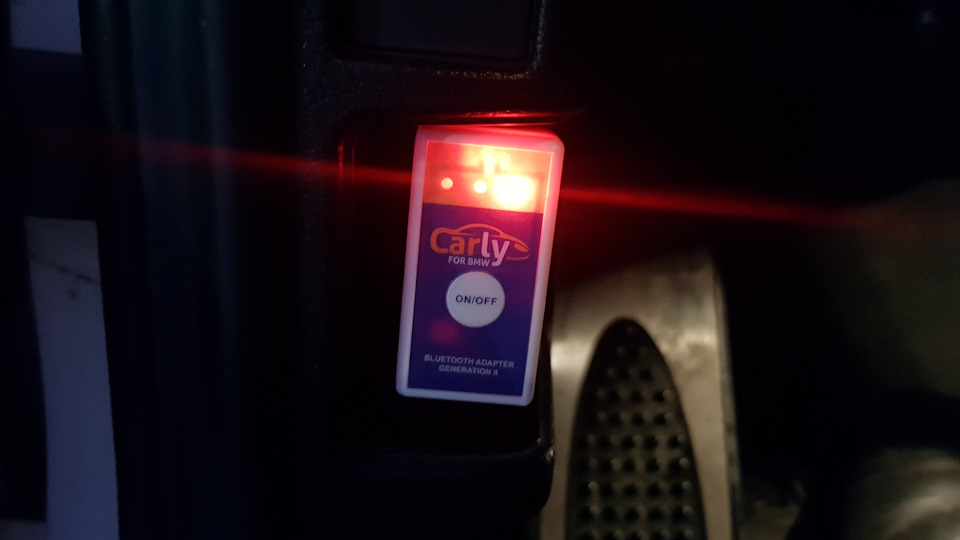

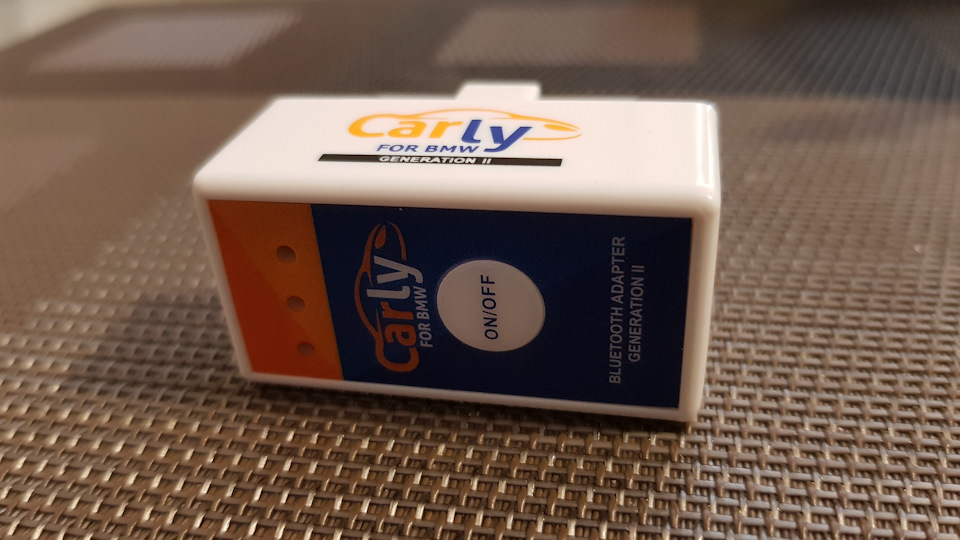

3. Понадобится адаптер Carly и мобильный телефон (смартфон) Рассмотрим работу с ОС Android.

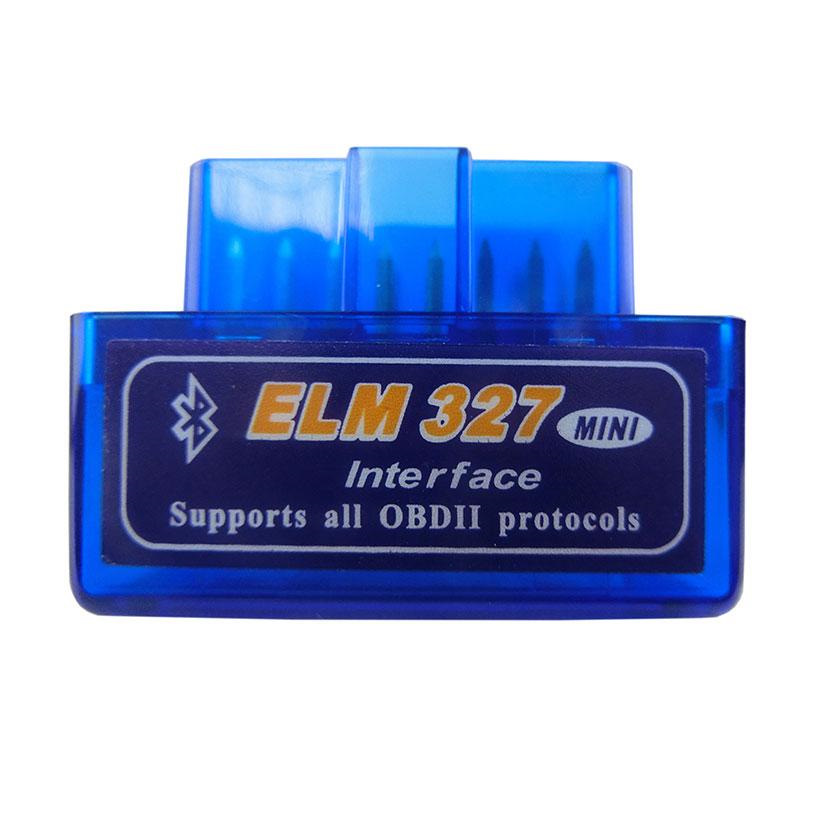

4. Понадобится адаптер ELM 327 и мобильный телефон (смартфон) Рассмотрим работу с ОС Android.
Теперь давайте пробежимся по этим пунктам.
Что нам понадобится да первого и второго варианта? Нам понадобится ноутбук с достаточно мощными параметрами с ОС Windows. Далее надо установить программу NCS Expert и NCS dummy. Нужно так же хорошо разбираться и понимать, что ты делаешь и какие параметры меняешь. Знать, как минимум базовый английский язык и понимать, что вы делаете, в каких блоках какие кодировки находятся и что можно поменять, а что не стоит. В общем, режим продвинутого пользователя ПК.

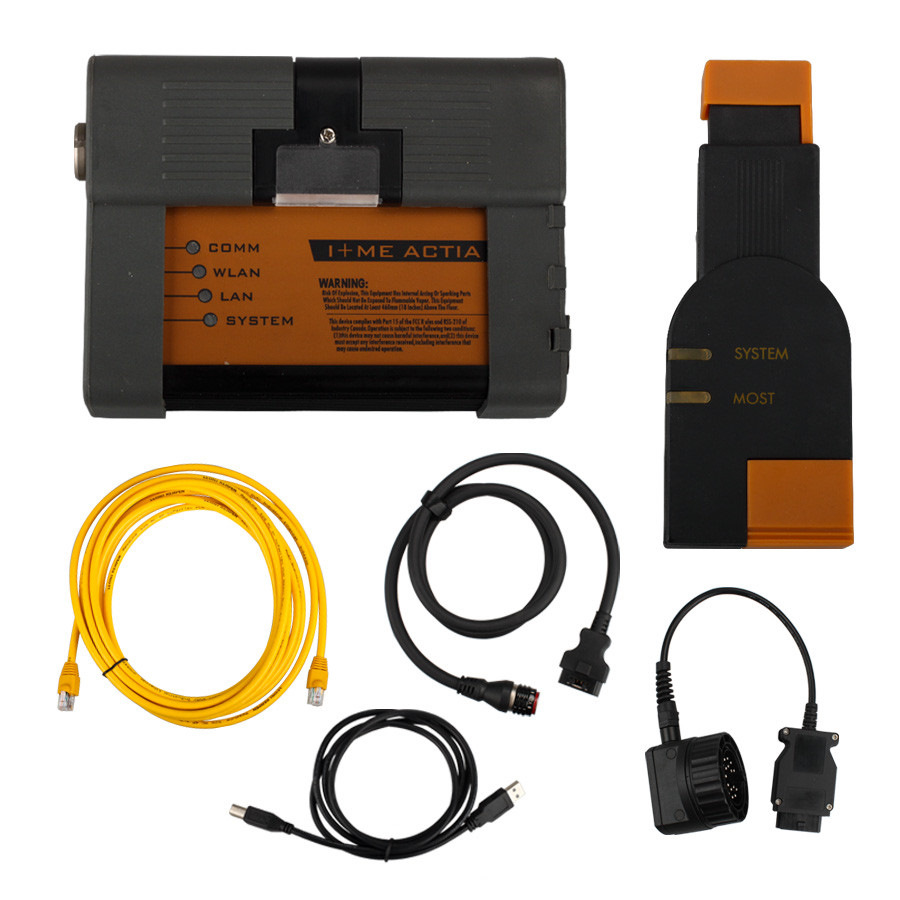

В Первом варианте мы используем голову ICOM которая работает очень быстро и надежно, с помощью нее можно не только делать кодировки, но и многое другое, а главное, что не сделает ваш шнурок из второго пункта, это как минимум сможет обновлять блоки авто и работать с программой Insta P. Что это, если будет интересно напишите в комментариях и я постараюсь сделать отдельный пост по этому вопросу. Основные отличия приборов — это цена. Стоимость ICOM составляет в районе 10000р в зависимости от комплектации и прошивок, D-Can же стоит в районе 600-1500р. ICOMом пользуются профессионалы для работы, D-Can используют частники для личных целей. Есть еще нюанс. D-Can может отказать вам в работе с некоторыми блоками и просто не прочитает их содержимое. И это не комфортно.
Для кодирования с помощью мобильного телефона нам понадобится Bluetooth модуль Carly или самый простой ELM 327. Кодировать будем с помощью программы Carly, про которую я писал ранее тут. Программа у меня уже стояла оригинальная, купленная ранее и теперь у меня появился модуль оригинальный Carly второй генерации.
Описывать не буду что и как программируется, опишу отличия этих двух модулей.

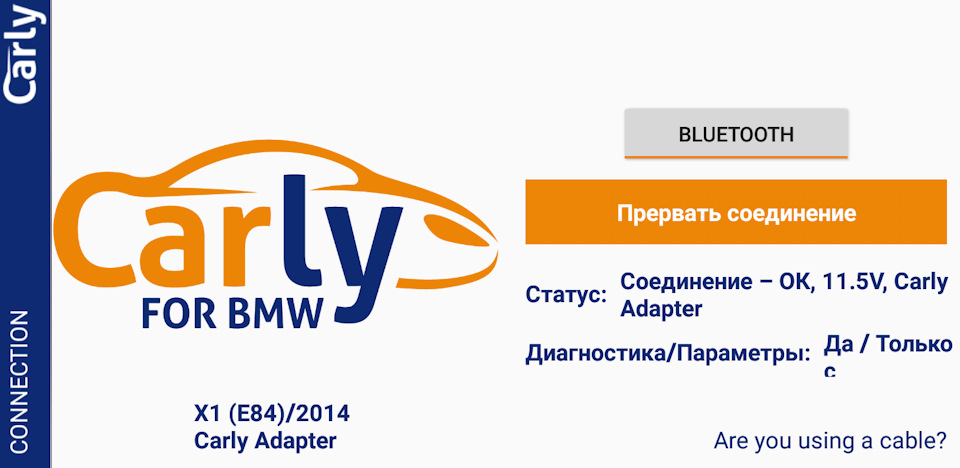

Запускаем программу и связываем ее с модулем.

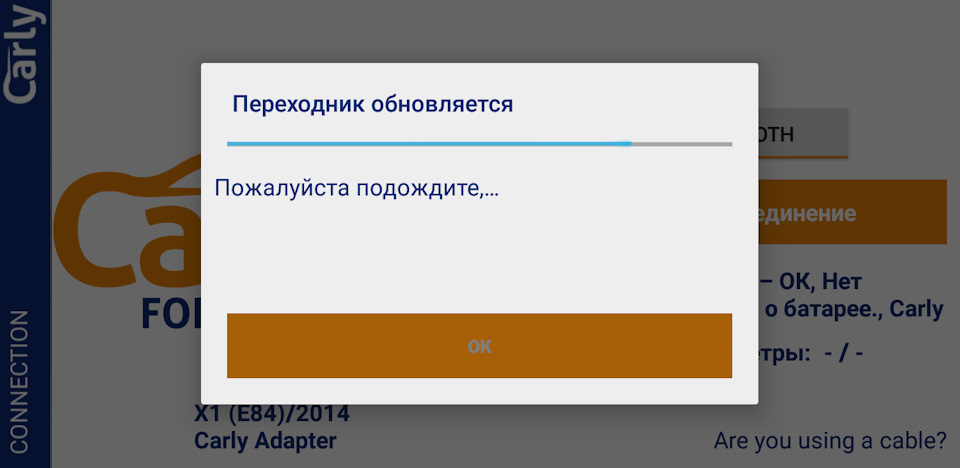

При синхронизации телефона и модуля происходит обновление самого модуля, было неожиданно и приятно.

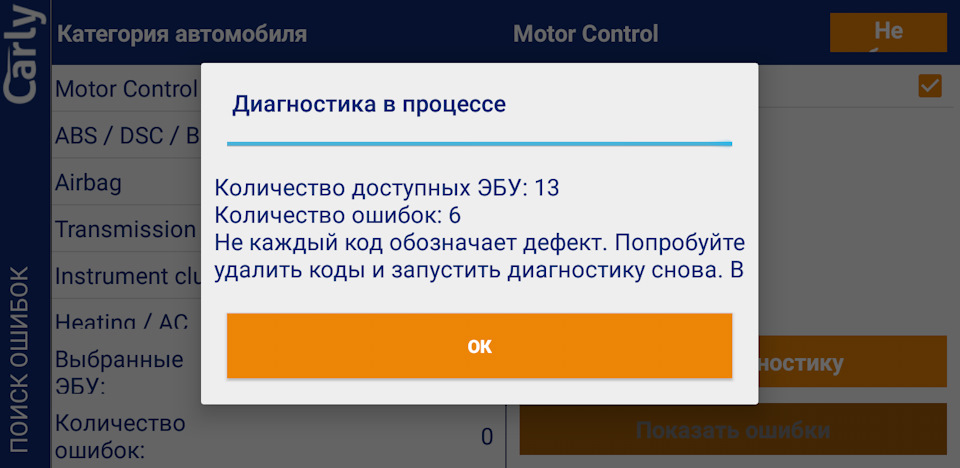

Хорошо, синхронизировались, теперь посмотрим что мы можем. Начнем конечно же с диагностики …
Ошибки в основном коммуникационные и частично с ошибками по предыдущим кодированиям. Ничего, поправим шнурком позже. Хорошо с этим справились. Идем кодировать.

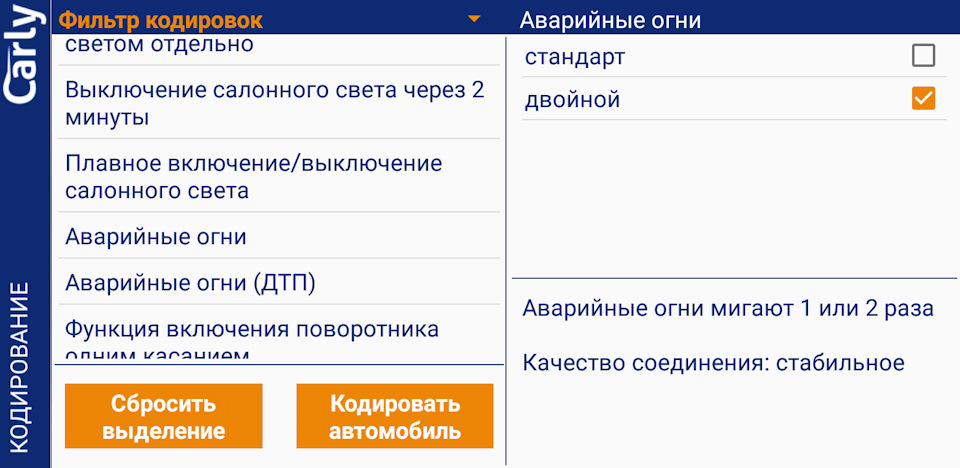

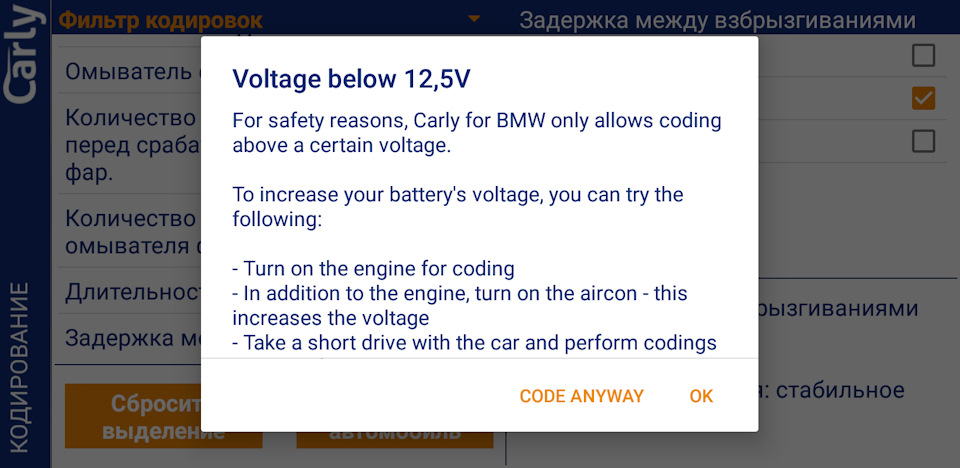

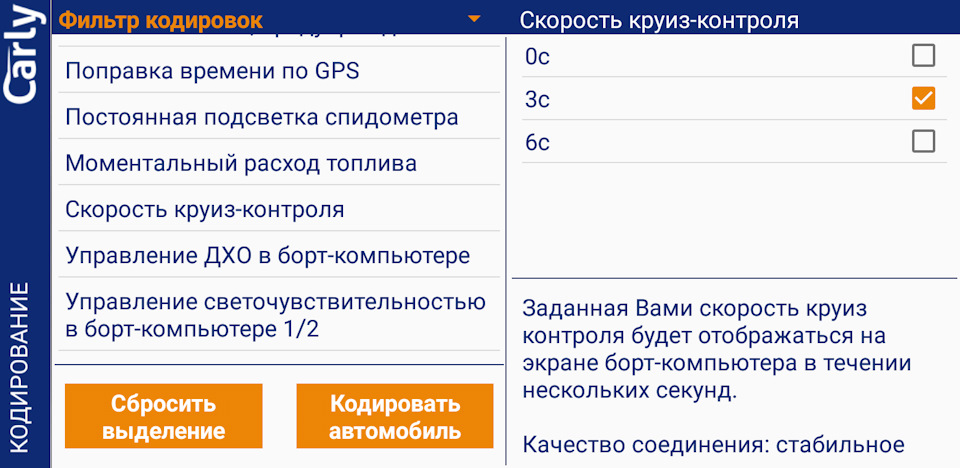

Перед кодированием выбираем нужный блок, делаем бэкап (программа сама делает за вас и заставляет подписаться под правилосм, что все, что делаете, делаете на свой страх и риск.
в общем поигравшись и прочитав все блоки делаю вывод, оригинальное оборудование, это правильный выбор.

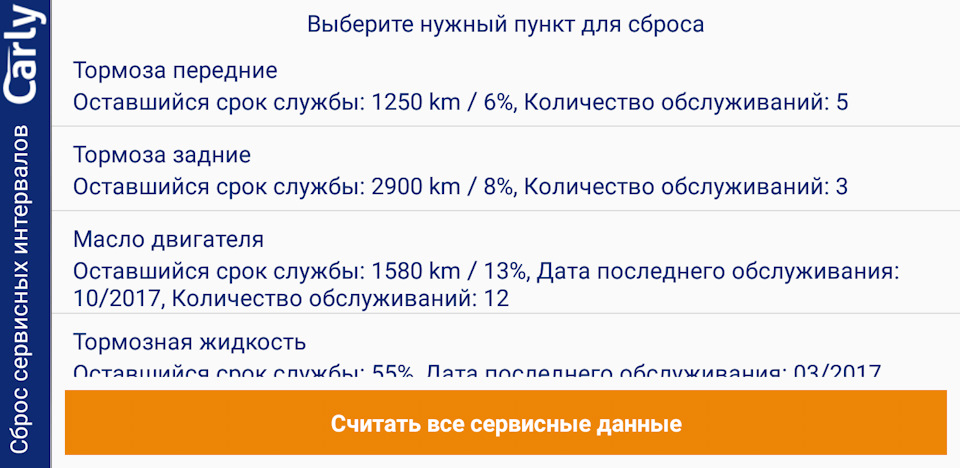

Теперь можно залезть в сервисные функции на всякий случай и вовремя … колодки надо бы в магазине прикупить и маслецо сгонять поменять в Точную Механику…
Сбрасываем ошибки все после кодирования и вижу, что осталась одна… по ма@ь его парктронику … еще один помер. Ладно, поменяю. Будет отдельный пост по этому колхозу! ))
Теперь в заключении хочу подвести итог.
Разница в цене по адаптерам. Оригинальный примерно 3000р, ELM 327 стоит 500р. Выбор очевиден? А нет. ELM 327 не видит все блоки для кодирования, работает медленно и зависает в самом интересном месте грозя «завалить» какой нить блок. Иногда просто не подключался к программам. Программа Carly уже практически вся переведена на понятный русский язык, что несомненно улучшает понимание, что ты делаешь.
Думать конечно и решать Вам, но я для себя вывод сделал. Оригинальный адаптер всегда под рукой в машине, как и телефон.
Если хочу более подробно покопаться с настройками машины надо купить ICOM или как минимум воспользоваться имеющимся хвостом D-Can.
Выбирать конечно же Вам, но я выбор сделал. Погнали в комменты и жду вопросов!
Берегите себя и не заставляйте других нервничать из-за вас. Удачи за рулем.
В общем подписывайтесь на аккаунт, жмем на кнопки, подписываемся на мой Инстаграмм, где я выкладываю интересные фото.
Жизнь Shark в отдельном Инстаграмм
Активация и редактирование скрытых опций
Поменял кое-какие значения в блоках (может кому пригодится), пришлось со словарем посидеть.
—-Блок 43DME-двигатель ( может отличаться название немного)—-
1. Основное это напоминалка по замене масла в ДВС. Было 30000 км., стало 8000 км. (стало немного удобнее), из них 3000 уже пройдены.
OELWARTUNGSINTERVALL
Ставим: wert_33 — value 33 (8192 км.). У кого-то может это значение под другим номером;
—-Блок JBBEF (название точно не запомнил, но не ошибетесь, он первый в списке)—-
—-Блок FRM (все, что связано с освещением и не только)—-
6. Убрал проверки со всех ламп в авто:
KALTUE — проверка на холодную
WARMUE — проверка на горячую
Ищем строки, которые начинаются с этих слов и меняем везде на nicht_aktiv — not enabled;
7. Сделал двойное мигание аварийкой (попробовал — работает)
BLINKIMPULS_WARNBLK
Было: einfachimpuls
Меняем на: doppelimpuls
Отключил гонг непристегнутого ремня безопасности (только ГОНГ, пиктограмма так же горит на приборной панели, ремнем пользуюсь всегда). Когда ремень отстегиваете на подъезде при скорости выше 14 км/ч., звук издается только один раз
CC_GURTWARNUNG_1
Ставим: nicht_aktiv — not enabled
Все очень просто делается K-DCAN шнурок + NCS Expert + NCS Dummy
Дополнительно активировал программой Carly:
1. ПТФ в пол накала в роли ДХО и закодировал в меню приборки вкл./откл. этой функции. Режим работы такой: Завожу, загораются на половину мощности туманки, если включить габариты, ПТФ тухнут;
2. Раздельная работа ПТФ и дальнего света;
3. Комфортное отщелкивание ключа (удерживаем пару секунд кнопку и ключ сам отщелкивается);
4. Цифровой спидометр и моментальный расход на приборной панели.
5. Rheingold, Inpa, K-DCAN
Всем здоровья!
Во избежании возможных вопросов, описанных в записи, прочтите, пожалуйста, до конца 🙂 Спасибо за понимание!
На всем «любимой» самоизоляции решил поискать информацию о том, как кодировать 84 кузов. Нашел пару замороченных мануалов, по прочтению которых сложилось впечатление, что только избранные смогут пользоваться дилерскими программами: что-то скачай определенной версии, наполни программу, повысь/понизь версию и т.п.
Плюс ко всему непонятно, что с посылками из Китая происходит на данный момент. Да и заказывая оттуда есть какие-то нюансы, платы там разные бывают, версии и всякое-всякое.
Совокупность этих моментов в программной совместимости и разновидности начинок диагностических проводов меня очень нервировали. Я искал тот комплект, который можно установить «из коробки» и не знать проблем…
И я его нашел. Купил шнур в Москве на авито. Что может быть проще 🙂
Опуская подробности:
1. Шнур на зеленой плате — для крутых парней/девчонок (судя по описанию).
2. Переключатель пинов — для автомобилей старых годов (если память не изменяет).
3. Все ПО идет на диске. На моем ноутбуке нет дисковода. *FACEPALM* Продавец дал свои ссылки на программы с инструкциями по установке. Установил и забыл.
Пока машина стояла без движения не собирался ничего с ней делать, а именно после замены масла в АКПП хотел сбросить коррекцию, чтобы по новой коробка «скорректировалась».
И очень раздражала система СТАРТ/СТОП.
Как только озвучили дату выхода на работу, решил за день все сделать, чтобы на ближайших выходных посмотреть новые коррекции.

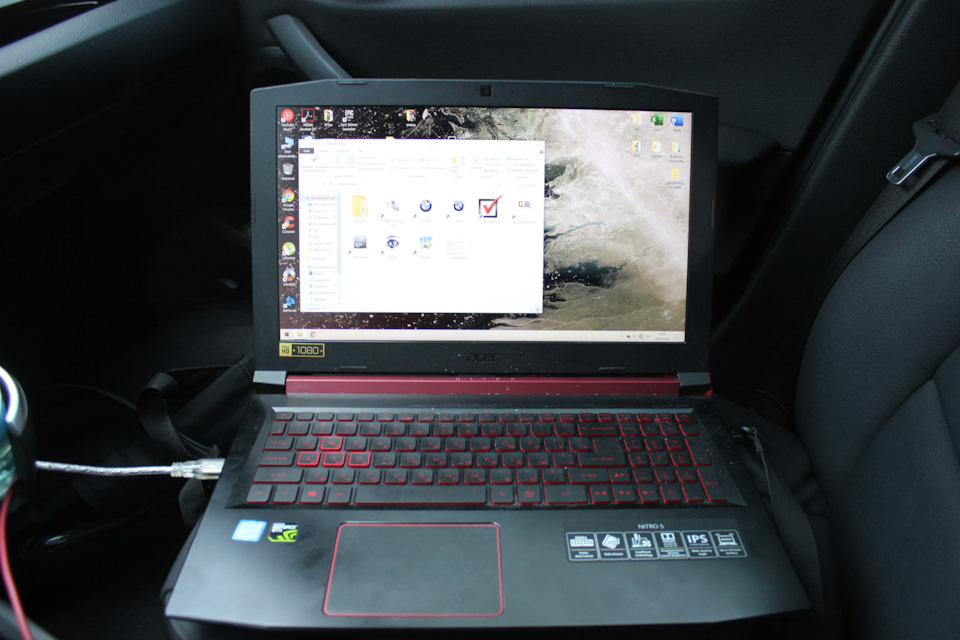

Вот такой у меня диагностический ноутбук 🙂
Из установленных программ от продавца следующее:
1. BMW Coding Tool (не пользовался)
2. D-CAN (не пользовался)
3. INPA (не пользовался)
4. NcsDummy (фактически текстовый редактор блоков а/м)
5. NCS-Expert tool (основа для кодирования блоков). Программу русифицировал (изначально была на английском)
6. RheinGold (дилерская (?) программа)
7. Tool32 (не пользовался)
8. WinKFP (не пользовался)
Как видно, многими программами я не пользовался и понятия не имею, что они делают. Основные: 4,5 и 6.

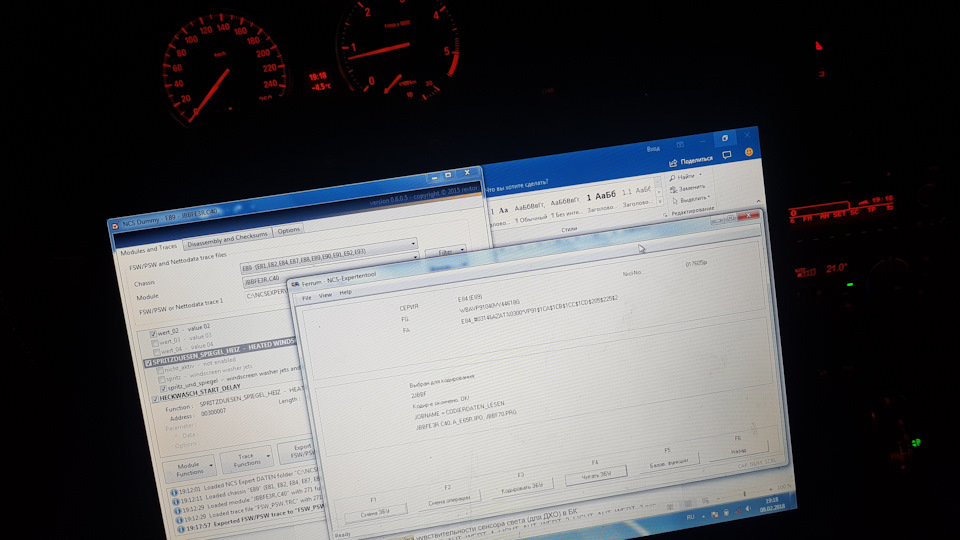

В первую очередь проверка подключения, и диагностика всех блоков а/м на ошибки:

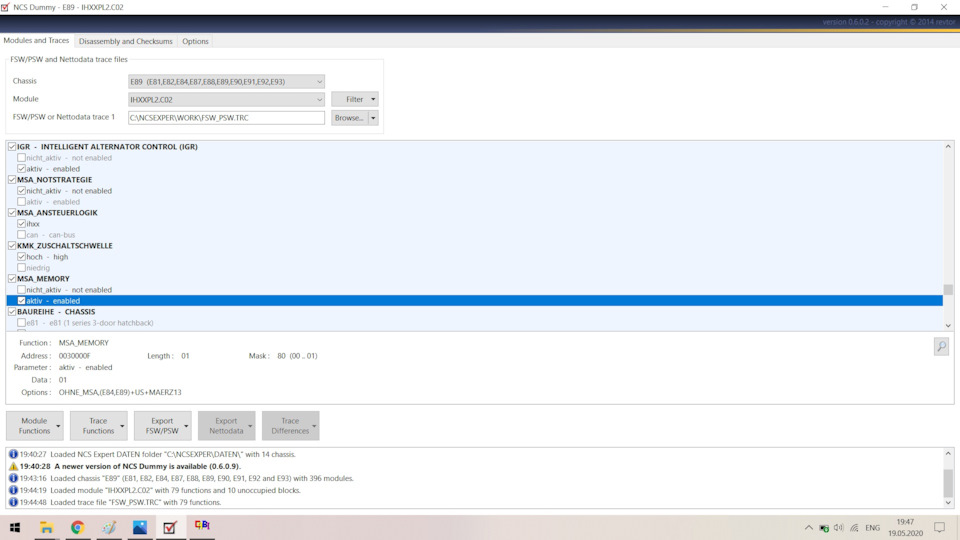

Это, как понял, своего рода специальный текстовый редактор.
В Chassis выбрать кузов.
В Module номер блока, который ранее необходимо было запомнить/записать IHXXPL02.CO2.
В FSW/PSW выбрать путь к файлу FSW_PSW.TRC (у меня стояло по умолчанию, если у вас нет, файл должен находится в папке с NCS-Expert tool (на скриншоте виден путь)).
В открывшемся снизу меню надо найти MSA_MEMORY и поставить галочку на aktiv — enabled.
При успешном кодировании программа NCS-Expert tool напишет «Удачное кодир-е. ОК!».
При положительном результате заводим машину, выключаем через кнопку функцию старт/стоп, и так как мы закодировали память кнопки, при следующем запуске функция уже будет отключена.
Подытог: в воскресенье прочту блок АКПП на коррекцию после сброса. Опишу отдельно поведение коробки в б/ж. При положительной динамике посмотрю коррекции по раздатке (слышал и такие есть) и сброшу их.
Все описанные выше манипуляции делаете на свой страх и риск (если следуете моей инструкции). Все производил методом проб и ошибок на личном автомобиле, благо без необратимых последствий.
По вопросам обращайтесь, я лишь расписал немного подробнее имеющейся в интернете информации.
По возможным вопросам по ПО. Ставил на Windows 10 x64, дрова установились автоматически из интернета.
Читал в интернете, что были иногда проблемы, если установить не определенные драйвера, подходящие к конкретному шнуру, то слетает какая штука на шнуре и он оказывается не рабочий. Мой ноут установил из интернета и все нормально.
По остальным вопросам — чем смогу помогу.
Ну и вообще не по теме. Подогнали бесплатно аварийный набор Daewoo. Хвастаюсь 🙂 Хотя и ранее хотел купил BMW)
Не пользовался, и надеюсь не придется. Ведь у меня нет ни домкрата, ни ключа, чтобы колеса открутить 😀
Спасибо за внимание!
№13 Кодирование с помощью NCS Expert полезных и не очень функций
Желаю здравствовать!
NCS Expert Tool — программа из набора BMW Standart Tools, предназначенная для кодирования ЭБУ (электронных блоков управления), входящая в состав EDIABAS (Электронная диагностическая базовая система).
Научиться пользоваться ей не сложно. Нужен лишь шнурок к авто, компьютер и время. Куча описаний и видео находится в сети по настройке программы перед кодированием, да и описаний самого кодирования предостаточно, так что останавливаться на этом не буду. По этим вопросам можно заглянуть например вот по этим ссылкам: Раз и Два.
Здесь — пошаговая инструкция по кодированию BMW, при помощи NCS Expert и NCS Dummy.
Ещё будьте внимательны с версиями этой программы, поскольку настройка профиля в версии 3.0.1 немного отличается от настройки профиля в версии 4.0.1. Это касается в частности процедуры кодирования ЭБУ. Если у вас при попытке кодирования ЭБУ вылетает ошибка, то проверьте настройки профиля: В редакторе профиля нажимаем на FSW/PSW и место считывания выбираем «из CVT«, а не «из файла ___» — это для версии NCS EXPERT 4.0.1.
Сначала хочу привести расшифровку всех присутствующих у меня ЭБУ.
1RAD — Магнитола BMW Business CD
4DMOT (DDE) — Цифровая электронная система управления дизельным двигателем
ABG — Система подушек безопасности Airbag
CAS — Система доступа в автомобиль
DSC — Система динамического контроля стабильности
EKP — Регулируемый топливный насос
FRM — Модуль в пространстве для ног
FZD — Функциональный центр в крыше
IHK — Встроенная автоматическая система отопления и кондиционирования
JBBF — Электронный блок управления JBE
KOMBI — Комбинация приборов
PDC — Сигнализация при парковке
Далее приведу примеры закодированных мною функций на моём авто. Некоторые из этих функций у меня уже были прописаны. Может старый хозяин заморочился, может завод так установил, но не суть.
-ДХО (вывод пункта меню на приборку в БК): TAG_LICHT_AN и TAG_LICHT_AUS, оба в aktiv \\В моём блоке FRM ДХО можно сделать только дальний в пол- или треть- накала. Ангельские глазки не возможно сделать в качестве ДХО, необходимо менять ЭБУ на FRM2 или FRM3, что возможно будет проделано в будущем
-Текущая скорость в БК (электронный спидометр): BC_DIGITAL_V в aktiv \\у меня это уже присутствовало
-Моментальный расход топлива на приборке в цифровом виде: DIGITAL_KVA в activ \\у меня это уже присутствовало
-Добавить пустое поле в БК: BC_LEERZEILE в aktiv \\у меня это уже присутствовало
-Комфортное закрытие (Складывание зеркал при постановке на охрану и автоматическое раскладывание при снятии): SPIEGEL_KOMFORT_EINKLAPP в activ \\у меня это уже присутствовало
-Альтернативный режим работы аварийки (по два быстрых моргания — американский стиль): DOPPELBLINKIMPULS_WARNBLK в aktiv \\себе не кодировал, но функция интересная
-Мигание туманок при мигании дальним (туманки отключаются в момент мигания дальним): LH_UND_NSW_NICHT_GLEICHZ в aktiv
-Отключение гонга, когда дверь водителя открыта, а ключ находится в слоте: CC_ZUENDSCHLUESSEL в nicht_aktiv
-Открытие\закрытие окон одним нажатием: (водительское) FH_FAHRERTUER_TIPP_AUF \ FH_FAHRERTUER_TIPP_ZU оба в aktiv (пассажирское) FH_BEIFAHRERTUER_TIPP_AUF \ H_BEIFAHRERTUER_TIPP_ZU оба в aktiv \\у меня это уже присутствовало
-Отключение включения кондиционера при нажатии кнопки Auto: C_CKM_D_KLIMA_MIT_AUTO, KLIMA_MIT_AUTO_0, KLIMA_MIT_AUTO_1, KLIMA_MIT_AUTO_10/15, KLIMA_MIT_AUTO_2 все в nicht_aktiv
-Включить надпись AUTO (на экранчике климата) в автоматическом режиме климата: GEBLAESE_AUTO_MIT_A в aktiv
-Сигнализация сработает если машина была закрыта кнопкой, а дверь открыть ключом: SCHAERFEN/ENTSCHAERFEN заменить schloss_und_fernbedienung на nur_mit_fernbedienung
-Комфортный выход (ключ отстреливается при долгом нажатии на кнопку stop): KOMFORT_EJECT в aktiv
-Завершение дворниками цикла очистки до конца при выключении мотора: ZYCLUS_VOLLEND_KLR_AUS в aktiv \\у меня почемуто нет такого параметра, возможно нужен поновее ЭБУ, но функция полезная
-Отключение омывателя фар: SCHEINWERFERREINIGUNG или SCHEINWERFERREININUNG в nicht_aktiv \\себе не кодировал
-Новый режим работы омывателей фар (три более коротких импульса вместо двух): ANZAHL_SPRITZIMPULSE->wert_03 (3 спрей-импульса), DAUER_SPRITZIMPULSE->500_ms (продолжительно спрей импульса), PAUSE_SPRITZIMPULSE->1000_ms (пауза между импульсами) \\себе не кодировал
-Отключение ГОНГА ремней безопасности (индикатор на приборке всё равно горит): SBR_BEIFAHRER_1 и SBR_FAHRER_1 оба в nicht_aktiv \\как утверждает u36a — это именно грамотное отключение гонга, т.к. подушки при этом работают
-Включение AUX на BMW Business CD (если нет, а точнее пропала после сброса клеммы АКБ например): Прошиваем пустым .MAN-файлом
А вообще достаточно полезно посмотреть видео по кодированию от Паши u36a на Yutube. Крайне полезно и доходчиво для тех, кому интересно кодирование и диагностика BMW.
Уже насобирал небольшую базу кодировочных параметров различных блоков на просторах драйва и БМВ-форумов, как-нибудь позже выложу. Поскольку «копейка» достаточно ограничена в комплектации, то применить к своей машине можно только малую часть этих параметров.
Так же есть вопрос к знающим людям по NCS Expert: При попытке открыть Car Key Memory выдаёт ошибку. Причём пробовал различные профили, и сам создавал, и скачивал — результат один. На одном из форумов для е70 вычитал, что просто ключ не имеет памяти, поэтому такая ошибка. А все параметры, которые хранятся в CKM, можно найти в ЭБУ. Так ли это? Или есть другой вариант? Может опять-таки с версией программы что-то нужно настроить по-другому?
Всем спасибо за уделённое время и удачи!
