Активация CarPlay и AndroidAuto на новой Audi Q3 F3
👋👋👋Добрый день, уважаемые подписчики нашего блога!
В предыдущих постах мы описывали работу с новыми головными (мультимедийными) устройствам на всех новых моделях VAG.
Здесь:
⚠️Подробнее об активации на новых мультимедийных системах
——————————————————————————————————————————————
Все самые актуальные новости в нашем инстаграме — Наш Инстаграм
——————————————————————————————————————————————
⚠️В данном посте речь пойдет конкретно о новой модели Audi Q3 F3. Мы постараемся кратко описать мультимедийные системы что бы не перегружать информацией.
В Audi Q3 существует несколько типов мультимедийной системы, а точнее, всего их четыре, но одна из них не поставляется в Россию — это MMI Radio — устройство начального уровня, оно обходится без дисплея MMI, индикация выводится на стандартную электронную комбинацию приборов и управление осуществляется с рулевого колеса
Поэтому на выбор у нас остается всего 3 мультимедийных системы, о них и пойдет речь:
📌1. MMI Radio plus стандартно оснащается дисплеем размером 8,8″. — На данный момент большинство Audi Q3 в России поставляется именно с этой системой. PR коды — (I8V + 7Q0)
— На данной модели мультимедийной системы мы активируем и устанавливаем Audi Smartphone Interface (CarPlay и AndroidAuto)
— Активировать штатную навигацию не представляется возможным (нет железа)
📌2. MMI Radio plus с подготовкой для навигационной системы, размер дисплея составляет 10,1″ и используется комбинация приборов Audi virtual cockpit. — в данной комплектации вы получаете подготовку для навигационной системы — которую можно позже активировать с помощью оригинального кода активации, PR коды — (I8T + 7UH)
— На данной модели мультимедийной системы мы активируем и устанавливаем Audi Smartphone Interface (CarPlay и AndroidAuto)
— Если автомобили с данной мультимедийной системой будут привозить в Россию (с подготовкой под навигацию), то мы также сможем ее активировать.
📌3. MMI Navigation plus содержит 3D-навигацию и службы Audi connect Infotainment. Это максимальная комплектация и содержит монитор 10.1. дюйм. PR коды — (I8T + 7UG)
— На данной модели мультимедийной системы мы активируем и устанавливаем Audi Smartphone Interface (CarPlay и AndroidAuto)
— Данный тип мультимедийной системы — MMI Navigation plus — мы можем установить (вместо базовой MMI Radio plus)
——————————————
Кто хочет более подробно ознакомится приведем пример из технической документации с описанием систем:
Кодирование магнитолы ауди ку3
Сообщение NikOld » 23 май 2015, 21:41
Подскажите, пожалуйста, как изменить следующие функции:
1. Изменить алгоритм работы Start/Stop, чтобы он был по умолчанию выключен и кнопка на панели его включала. Или в крайнем случае выключить функцию совсем.
2. Включить закрытие двери багажника с ключа (электропривод).
3. Выключить включение противотуманки при включении поворотника (чтобы включалась только при повороте руля).
4. Возможно ли включить навигацию в MMI?
Re: Подскажите плз по кодированию Audi Q3
Сообщение ilia2108 » 24 май 2015, 16:56
1. Отключить можно только на 2.0 TFSI:
В длинном кодировании двигателя в Байте 5 убрать галочку Бита 6
И выключить выключатель на торпеде: в длинном кодировании центральной электроники в Байте 20 убрать галочку Бита 2.
2. Если можно, то просто удержанием кнопки багажника на ключе.
3. Если можно, то ищите в длинном кодировании блока центральной электроники.
4. MMI это изначально «навигация». Там может быть просто концерт (одна крутилка на панели над климатом, нету «шайбы» и вообще пульта управления), может быть MMI 3G Basic (плохенький дисплей, но шайба уже есть, там уже нави есть в каком-то виде) и MMI 3G Plus. Собственно, MMI = нави.
Re: Подскажите плз по кодированию Audi Q3
Сообщение NikOld » 24 май 2015, 18:50
1. В машине двигатель именно 2.0 TFSI, но в длинном кодировании двигателя в Байте 5 у Бита 6 не было галочки, а в длинном кодировании центральной электроники в Байте 20 у Бита 2 вообще нет галочек. Есть еще варианты?
2. Удержание кнопки не срабатывает. В блоках эта функция не прописывается?
3. У меня настройки на скриншотах ниже. Переключение бита 0 в байте 17 ни на что не влияет.
4. Установлен концерт плюс с Audi Sound System и блютусом. Кнопка навигации есть, но при нажатии на нее появляется сообщение ниже. Смущает то, что в адаптации приборной панели можно выбрать GPS в качестве источника точного времени для часов. Может быть, что GPS все-таки установлен и навигацию можно как-то активировать?
Re: Подскажите плз по кодированию Audi Q3
Сообщение ilia2108 » 24 май 2015, 21:28
1. Мне известна только такая инструкция, возможно она подходит не на все блоки управления.
2. На Q3 мне не известно как реализовать закрытие. На Q7 реализуется только доустановкой неоригинального блочка. На A6 C7 закрывается штатно. На А6 С6 не закнывется штатно.
3. Насколько я понимаю, именно в Байте 17, Бит 0 и дело.
Re: Подскажите плз по кодированию Audi Q3
Сообщение NikOld » 24 май 2015, 23:17
Еще у меня автоадаптер не выдает описание для некоторых блоков. Его можно где-то найти?
Ошибок не найдено.
Готовность: 0000 0000
——————————————————————————-
Контроллер 5F: Информац.электр. (J794) Описания: Нет
Номер детали SW: 8U1 035 182 A HW: 8U1 035 182 A
Компонент:: RMC Cnct Plus H61 0139
Кодировка: 0100060002C057470833020103010000010000
Код сервиса:: WSC 00049 770 00158
VCID: 32610DB86D99CFB1A9F-8067
——————————————————————————-
Контроллер 6C: Камера задн. вида Описания: Нет
Номер детали SW: 8U0 907 441 HW: 8U0 907 441
Компонент:: SG Rueckfahrkamera 0031
Ревизия: 00H08000 Номер лицензии: 525 PA8J491560
Кодировка: 1020015
Код сервиса:: WSC 00070 000 00000
VCID: 76E9F1A801719391457-8023
——————————————————————————-
Контроллер 6D: Электр.багажника (—-) Описания: Нет
Номер детали SW: 8U0 959 107 HW: 8U0 959 107
Компонент:: HDSG-Modul H01 0549
Ревизия: 15001001 Номер лицензии: 312401190
Кодировка: 183307C003
Код сервиса:: WSC 00049 770 00158
ASAM установки: EV_HDSGAU316 001001
ROD: EV_HDSGAU316.rod
VCID: 7CFDE380F75DC9C1333-8029
Памятка по существующим видам головного устройства RMC для Q3
В этой записи информация только по мультимедийным системам ‘RMC’,
а система ‘MMI’ — это совсем другая тема.
1. Блок управления информационной системы ‘RMC’ (PR-8AL+8RX+7A7)
8RX — Пассивные динамики
7A7 — Без CD-чейнджера
9W0 — Без подготовки/комплекта для встроенного телефона
8U0 035 180 (RMC)
MOST шины нет
1. Блок управления информационной системы ‘RMC’ (PR-8AL+9ZF, 9ZX)
9ZF — Подготовка к установке мобильного телефона с интерфейсом Bluetooth и антенной
9ZX — Подготовка к установке мобильного телефона с интерфейсом Bluetooth и устройством ‘Hands free’
8U0 035 182 (RMC Cnct Plus)
MOST шина
9VD — Аккустическая система ‘Audi sound system’
8U0 035 183 (RMC Cnct)
MOST шина
8U0 035 187 (RMC Cnct Sir) (американский рынок)
MOST шина
9VD — Аккустическая система ‘Audi sound system’
2. Блок управления информационной системы ‘RMC’ (PR-8AL+9W0)
9W0 — Без подготовки/комплекта для встроенного телефона
9VD — Аккустическая система ‘Audi sound system’
8U0 035 185 (RMC Sound)
MOST шина
3. Блок управления информационной системы ‘RMC’ (PR-8AL+QV3)
QV3 — Цифровой радиотюнер
8U0 035 188 (RMC Cnct P DR)
DAB радио
MOST шина
4. Блок управления информационной системы ‘RMC’ (PR-7Q4, 7T2)
Для а/м с навигационной системой или комплектом для подключения навигационной системы
7T2 — Навигационная система LOW
PNV — Пакет ‘Connectivity’ (подготовка к установке мобильного телефона с интерфейсом Bluetooth, подготовка под установку навигационной системы — активатор и SD карта заказываются через дилера)
PNU — Навигационный пакет (активированный пакет ‘Connectivity’, навигационные данные на SD-карте)
8U0 035 192 (RMC Nav Plus)
DAB радио
MOST шина
9VD — Аккустическая система ‘Audi sound system’
8U0 035 193 (RMC Cnct Nav)
MOST шина
9VD — Аккустическая система ‘Audi sound system’
Блютус (9ZX) присутствует только в головах:
Audi Sound System (9VD) возможен только в головах:
Навигация (7T2) + второй слот для SD карты присутствует только в головах:
Относительно подключения оригинальной камеры заднего вида
видеовыход камеры подключается к контактам «FBAS» (композитный видеовход), физически он есть и будет работать только в следующих головах:
* — спасибо Сергею за помощь в составлении списка.
** — на фейслифте все тоже самое, только в номере первые символы 8U1 вместо 8U0
*** — фейслифтовые головы отличаются версией HW (железа), соответственно для них отличается и ПО (SW). Дорестайл (RMC2) имел на борту HW до H55, рестайл/фейслифт (RMC4) начинает отсчет своего HW с версии H61. Поддержка системы ‘ЭРА-Глонасс’ только в HW версии H62 и выше..
**** — точно определить какая модель головного устройства присутствует в автомобиле можно с помощью диагностических адаптеров типа VCDS, ODIS и т.п.
Ну, или снять RMC и посмотреть модель на верхнем стикере.
§ 4. Активация дополнительных функций с другом Васей (VAG-COM)
Время идет, пробег бежит или наоборот)).
И вот уже 34 дня владения и 63500 км. пробега (моего лично 710 км, хм, не густо)
Ездил мало т.к. готовился к БОЛЬШОМУ ТО 60 тыс. км., которое я успешно прошел на днях, но о нем чуть позже.
Эта запись о активации скрытых/дополнительных функций через шнур ВАСЯ диагност.

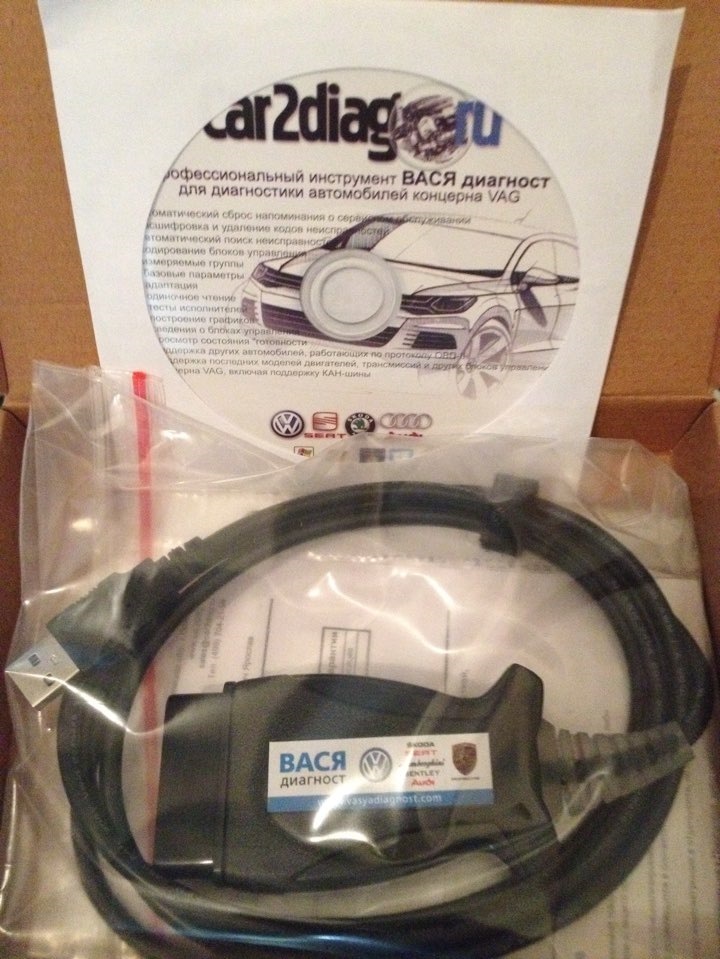

Диагностический адаптер ВАСЯ мне предоставил родственник (за что ему ОГРОМНОЕ спасибо).
Покупал он его через интернет магазин car2diag.ru/.
По адаптеру скажу что все просто, глюков нет, подключается с первого раза — в общем проблем обнаружено не было, советую.
Список всевозможных функций любезно предоставил cf-maxx — спасибо и ему, очень много полезной работы проделал на DRIVE2. (ссылка на запись в БЖ — www.drive2.ru/l/4228847/)
Активация некоторых функций мне не подходила (например тест стрелок) и тут на помощь пришел www.club-audi-q3.ru/ — там тоже много полезной информации.
В своем БЖ я расскажу только о тех опциях, которые лично активировал.
ВАЖНО! Все что вы кодируете — сохраняйте, записывайте или лучше доверьте работу профессионалам, т.к. при неправильных действиях можно нарушить работу электроники и/или еще хуже загубить авто!
01. Отключение сигнала не пристегнутых ремней безопасности
Блок панель приборов (17)
Long coding
Byte 1
Bit 1 — снять галочку
02. Включение противотуманки в сторону поворота
Блок бортовой сети (09)
Coding (07)
Long Coding
Byte 14
в Bit 7 поставить галочку (изменить ‘0’ на ‘1’)
03. Отключение срабатывания заднего дворника, при включении задней передачи
Блок бортовой сети (09)
Coding (07)
Long Coding
Byte 21
Bit 6 — снять галочку
04. Автоматическое закрывание окон при дожде
Блок бортовой сети (09)
Coding (07)
Long Coding
Byte 4
Bit 6 — поставить галочку
05. Режим мигания при экстренном торможении (аварийная сигнализация)
Блок бортовой сети (09)
Coding (07)
Long coding
Byte 16
Bit 1: Активация мигания при экстренном торможении через стоп-сигналы
Bit 2: Активация мигания при экстренном торможении через поворотники
* При активации обоих вариантов, экстренная аварийная сигнализация работать не будет!
(P.S. у меня эта фича уже была активирована с завода, видимо)
06. Отключение ‘стабилизации прицепа’ (только для дорестайла)
Блок электроники тормозной системы ABS (03)
Adaptation (10)
Канал 56
Поставить ‘0’ вместо ‘1’
Выключение данной функции приводит к меньшему торможению двигателем и большему накату.
Так же по ощущениям автора, работа АБС становится более адекватной.
07. Активация скрытого меню для RMC Concert
Блок 5F или Radio (56) (у меня 5F)
Adaptation (10)
Канал 05
Изменить значение с ‘0’ на ‘1’
Далее перезагрузить Radio Concert удерживая клавишу BACK, центральную кнопку управления и верхнюю правую кнопку управления
Скрытое меню активируется, если удерживать одновременно кнопки ‘CAR’ и ‘MENU’
Вход в инженерное меню из главного экрана по одновременному нажатию кнопок ‘CAR’ и ‘BACK’
09. Тест стрелок
1) входим в блок панель приборов 17
2) далее Adaptation
3) в верхней строке жмем курсор и видим список позиций
4) нам нужен пункт Staging (инсценировка/постановка)
5) выбираем Active (по умолчанию no active)
6) Save, Load, Test, Save, Exit
в ВАСЕ необходимо выбрать пункт Демонстрация а не Staging в меню Adaptation
затем установить «активно» и сохранить
10. Завести, запереть и уйти, что бы прогреть.
для тех у кого нет автозапуска или webasto
9 блок, 4 байт, 2 бит
Это все функции которые я активировал.
Но на просторах интернета есть много интересных функций, которых, к сожалению, мне активировать не удалось (версия блока управления, прошивки и т.д. )
Например, такие:
01. Таймер кругов/Lap timer + температура масла
(актуально только для приборки с цветным БК)
Блок панель приборов (17)
Adaptation (10)
В верхней строке выпадающий список позиций
Пункт ‘Lap counter’
Выбрать ‘On’ (по умолчанию стоит ‘No active’)
P.S. на дизеля не подходит.
02. Давление турбины/Boost pressure
(актуально только для приборки с цветным БК
Блок панель приборов (17)
Adaptation (10)
В верхней строке выпадающий список позиций
Пункт ‘boost_pressure’
Выбрать ‘On’ (по умолчанию стоит ‘No active’)
P.S. на дизеля не подходит.
03. «Осталось свободно в баке»
17 блок, далее Адаптация.
В выборе канала «Volume to be replenished». Изменить с «No display» на «Display» соответственно. Сохранить.
В настройках БК в меню «На дисплее» появляется пункт «Осталось свободно в баке»
Точно не известно на каких комплектациях можно включить данную опцию, пока проверены следующие панели:
НЕ работает
· 5N0 920 871 C
· 5N0 920 872
· 5N0 920 872A
РАБОТАЕТ 🙂
· 5N0 920 872B
· 5N0 920 872С
· 5N0 920 882B
5N0 920 882C
P.S. взято с Tiguan клуба, отцу на Tiguan активировать удалось, на Q3 к сожалению нет(.
04. Косвенный контроль давления в шинах II поколения
Косвенный контроль давления в шинах II поколения показывает изменение давления в конкретном колесе на MaxiDot.
Определение происходит на основании частоты вращения каждого колеса при условии изменения не менее 0,5 атм.
Особенности
Не требует установки дополнительного оборудования.
Активация возможна только на автомобилях с MaxiDot, приборной панелью моделью не ниже 843 Q, ESC и наличием 18 Байта в 3 блоке.
Кодировка
3 блок → кодирование → длинное кодирование → 17 Байт → 2 бит → включить
3 блок → кодирование → длинное кодирование → 16 Байт → 1 бит → включить
3 блок → кодирование → длинное кодирование → 16 Байт → 2 бит → включить
19 блок → список оборудования → пункт «4C – Контроль давления в шинах II» → включить → сохранить
17 блок → кодирование → длинное кодирование → 2 Байт → 0 бит → включить
Примечание
После активации нужно зайти в 3 блок и очистить список ошибок.
P.S. взято с Tiguan клуба, на Q3 активировать не удалось.
Спасибо что зашли в мой бортжурнал.
Надеюсь, запись будет полезной.
Vag com или Активация Полезных Опций
Первым делом после покупки авто приступил к активации скрытых функций уже имеющимся кабелем Вася-Диагност
Опускание правого зеркала при включении задней передачи
входим в блок двери пассажира 52
Кодирование
Длинное кодирование
Байт 4
В Бит 2 и Бит 3 ставим галочки
Отключение срабатывания заднего дворника, при включении задней передачи
входим в блок бортовой сети 09
Кодирование
Длинное кодирование
Байт 21
В Бит 6 снимаем галочку
Включение функции Corner противотуманки светят в сторону поворота
входим в блок бортовой сети 09
Кодирование
Длинное кодирование
Байт 14
В Бит 7 ставим галочку
Изменение количества морганий поворотника, при нажатии на рычаг указателя (режим трасса) — себе активировать не стал мне достаточно 3 морганий
входим в блок бортовой сети 09
Адаптация
Канал 31
Ставим любое значение от 1 до 5 (по умолчанию 3)
Изменение времени работы обогрева заднего стекла/зеркал
входим в блок бортовой сети 09
Адаптация
канал 25
Ставим наиболее подходящее значение (по умолчанию 15 (600 секунд))
Включение звука сигнализации — у меня не заработало
входим в блок бортовой сети 09
Кодирование
Длинное кодирование
Байт 5
в Бит 1 ставим галочку — звук при постановке на охрану
в Бит 4 ставим галочку — звук при снятии с охраны
Тест стрелок
входим в блок панель приборов 17
Адаптация
В верхней строке жмем курсор и видим выпадающий список
Нам нужен пункт Staging
Выбираем Active (по умолчанию no active)
Отключение пищания не престегнутых ремней
Входим в блок панель приборов 17
Кодирование
Длинное кодирование
Байт 1
Бит 1 убираем галочку.
Отключение ПТФ при включении дальнего света «стробоскоп»
Входим в 9 блок
Кодирование
Длинное кодирование
Байт 14
В Бит 2 ставим галочку
Активации графики при наличии только заднего парктроника
Входим в блок «Ассистент парковки» (10)
Выбираем 16 пункт — Login
Вводим значение 71679
Кодирование
Длинное кодирование
Байт 0
Поставил себе Бит 8 New
Отключение ходовых огней в положении переключателя 0 — мне данная опция не понравилась
Блок 09
Кодирование
Длинное кодирование
Байт 26
Бит 3 ставим галочку
Режим мигания при экстренном торможении
Блок 9
Кодирование
Длинное кодирование
Байт 16
Бит 1: Активация мигания при экстренном торможении через стоп-сигналы (по умолчанию)
Бит 2: Активация мигания при экстренном торможении через поворотники
Отключение стабилизации прицепа
Блок 3. Электроника тормозной системы.
Адаптация
Вручную вводим 56 канал
Ставим 0 вместо 1
Выключение данной функции приводит к меньшему торможению двигателем и большему накату.
По моим ощущениям изменения есть но скорее всего данную настройку верну в сток.
Отключение омывателя фар — выключаю на зиму для экономии жидкости
Блок 9
Кодирование
Длинное кодирование
Байт 20
Бит 5 — убираем галочку
Aктивация режима SAFE Блокировка внутренних ручек открывания дверей при запертом автомобиле
Блок 9
Кодирование
Длинное кодирование
Байт 0
Бит 5 — снять галочку
Aктивация логотипа «RS» на стартовой картинке в RMC Concert
Radio(56)
Кодирование
Длинное кодирование
Байт 3
Бит 0 и Бит 1— поставить галочки
Изменение времени автоматического переключения подогрева сидений с 3 до 1 уровня
Блок климата 8
Адаптация
Канал 28 — время работы подогрева с момента включения до перехода на 2 уровень (по умолчанию 10 мин)
Канал 29 — время до перехода с 2 на 1 уровень (по умолчанию выключено)
Часть кодировок нашел на драйве часть на форуме q3
Также нарыл вот такой сайтик Сайт с кодировками для q3
