Апгрейд акустики. Часть 16. Изготовление короба «закрытый ящик» для сабвуфера JL Audio 12W3v3-2
Сделал короб для сабвуфера JL Audio 12W3v3-2 в закрытом ящике.
В качестве материала использовал березовую фанеру ФК 21 мм 4/4 нешлифованная (1525×1525) толщиной 21 мм. Покупал в местном Леруа Мерлен, забирали с корешем на Honda Stepwgn, но даже в эту машину фанера не поместилась, так что пришлось в магазине за 35 рублей распилить ее пополам:
Но так даже лучше, т.к. пилить потом короб удобнее. Мы выбрали самую симпатичную фанеру с наименьшим количеством сучков:
2. Расчет объема короба
Расчет объема короба делал в программе CalcKit для Adnroid.
В официальной инструкции к сабвуферному динамику JL Audio 12W3v3-2 рекомендуют делать объем для закрытого ящика 35.4 литра. Я сделал расчет в программе JBL Speakershop, и данная цифра подтвердилась. Стоит обратить внимание, что это «чистый» (внутренний) объем, а чтобы определиться с размерами заготовок, нужно еще учитывать толщину стенок фанеры (в данном случае 21 мм) и то, каким образом стенки сабвуфера будут крепиться между собой. Если не учесть эти моменты, то чистый объем короба получится на несколько литров меньше рекомендованного.
Я сделал «чистый» объем примерно на 1.5 литра больше рекомендованного (около 37 литров), т.к. часть объема съедят краска, лак и герметик + погрешности распила:
Построение короба под 12 диаметр
Было много размышлений как проще, как красивее.в итоге решено построить короб под сабвуфер Урал Молот 12 диаметра своими руками.
Чертежи под данный динамик найти не трудно, я нашла на просторах интернета с подробным описанием:
1) 364 х 404 2 шт (правая и левая стена);
2) 364 х 626 1 шт (задняя стена);
3) 364 х 535 1 шт (передняя стена);
4) 364 х 331 1 шт (порт 1);
5) 364 х 308 1 шт (порт 2);
6) 626 х 422 2 шт (нижняя и верхняя крышка);
7) 364 х 51 3 шт (скругления порта) обе стороны под углом 45 градусов;
8) 364 х 51 1 шт одна сторона под углом 45 градусов.
Характеристики короба
Сабвуферный динамик — URAL (Урал) Molot 12;
Настройка короба — 38Hz;
Чистый объём — 64 л;
Грязный объём — 96 л;
Площадь порта — 200 см;
Длинна порта 67.5 см;
Ширина материала короба 18 мм;
Расчёт производился для седана среднего размера.
Немного изучив как и чем украшают короба была небольшая идея по цветам: кислотно-желтый и черный под цвета усилителя, никаких особенно интересных шильдиков, гравировок, вышивок и прочего я не нашла, за исключением пары наклеек на али, но придут они наверняка к маю)
Для окраски фазоинвентора в желтый цвет мне захотелось опробовать флуоресцентную краску KUDO артикул KU1204 — 173 руб., краска не обладает великими перекрывающими свойствами поэтому купила грунт той же фирмы, артикул KU2004 — 120 руб.
Короб для сабвуфера (расчёт, подготовка)
Пришло время заняться самым главным звеном в акустической системе в а/м Nissan Terrano, а именно изготовлением и установкой сабвуфера, изначально планировалось установить активный сабвуфер по той причине, что больших денег вкладывать в автозвук не собирался, но как оказалось это полный бред. Т.к. звука от активных сабов практически нет, вернее он есть но реальная частота звука у них начинается от 100 Гц и выше, что не соответствует моим критериям (хочется не выше 63 Гц). В связи с этим придётся делать короб своими силами.
Сабву́фер (англ. subwoofer) — акустическая система, воспроизводящая звуки низких частот, в том числе инфразвук (примерно от 5 до 200 Гц).
При расчёте короба учитывалось 3 основных (главных) критерия:
1) Небольшие размеры, т.к. автомобиль используется в основном для длительных и дальних поездках, то объём багажника должен оставаться большим)
2) Внешний вид короба должен быть простым, красивым и функциональным.
3) Частота звука должна быть не выше 63 Гц.
После поставленных целей, почитав много информации на форумах по «Автозвуку» было решено, что мне нужен короб под динамик 12″ с фазоинвертором (ФИ) объёмом не менее 50 литров, прикинув свои возможности и посидев в программе Компас-3D, были сделаны первые чертежи короба
В это короб планируется установка динамика Alphard Magnum M12D4, поэтому расчёты я беру исходя из параметров динамика. (расчёты фазоинвертора проводил в программе Bass Port)
В целом параметры короба мне подходят, а именно:
— Короб получился не совсем большим, а именно 54 литра;
— Частота фазоинвертора с НЧ динамиком Alphard Magnum M12D4 получилась 45,18 Гц;
— Максимальная скорость воздуха 5,01 м/с, не совсем идеально, но допустимо.

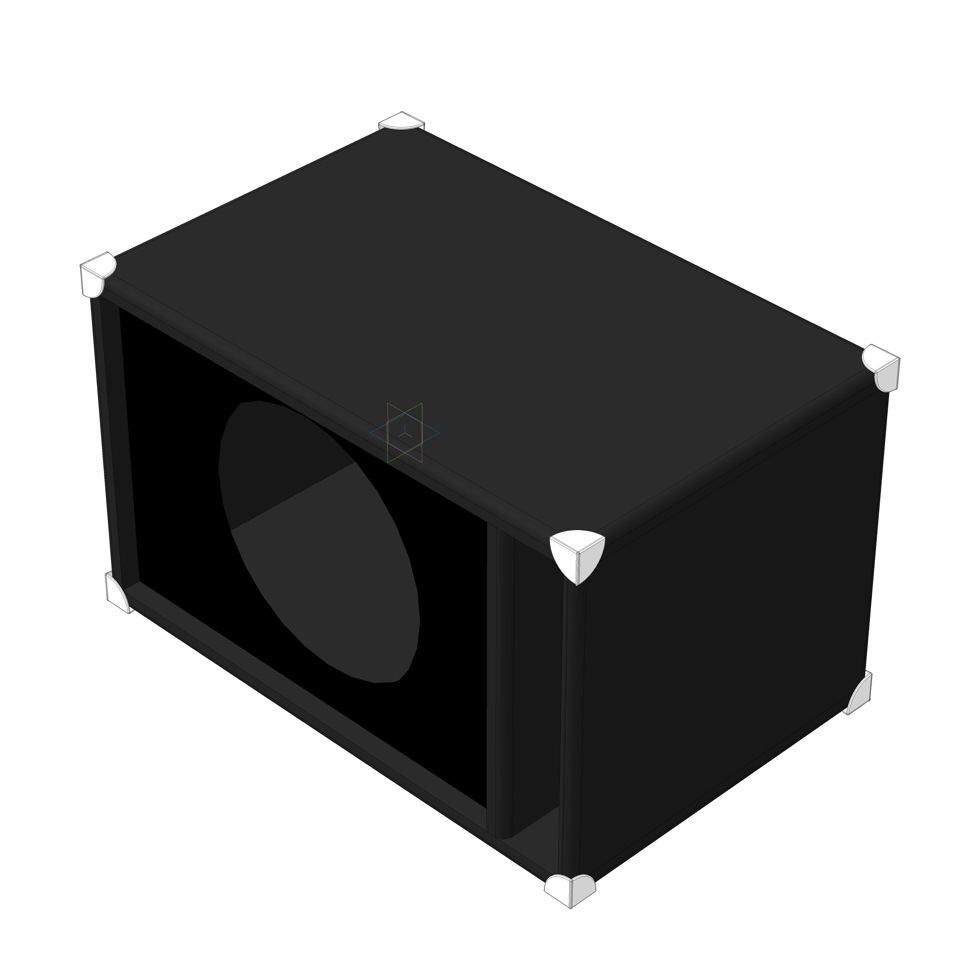

Внешний вид короба я решил сделать под стиль старого чемодана, красиво и практично.

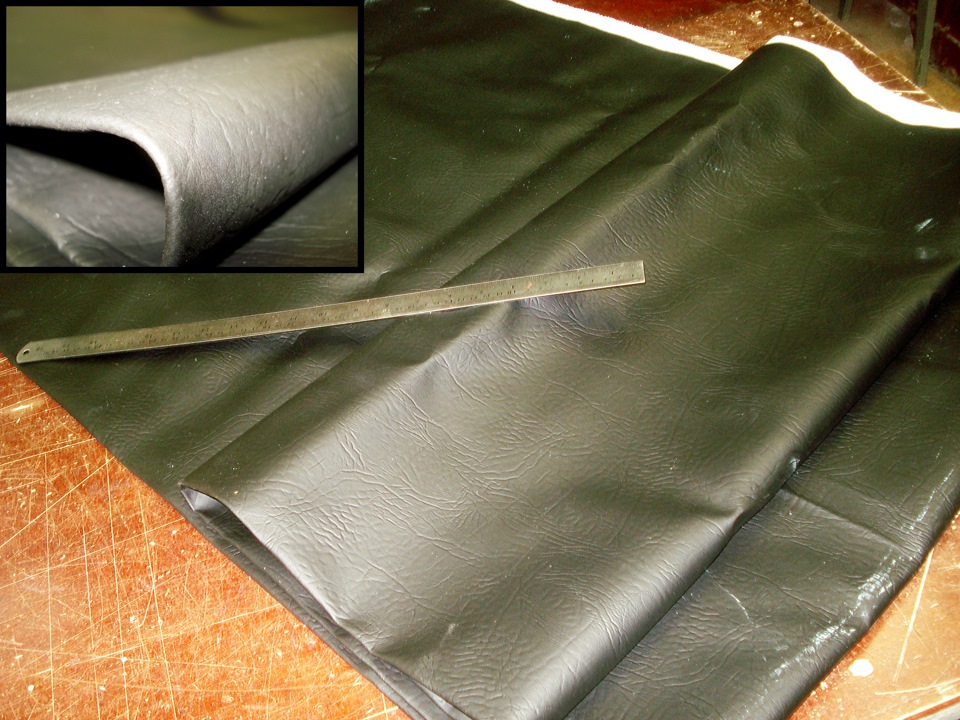

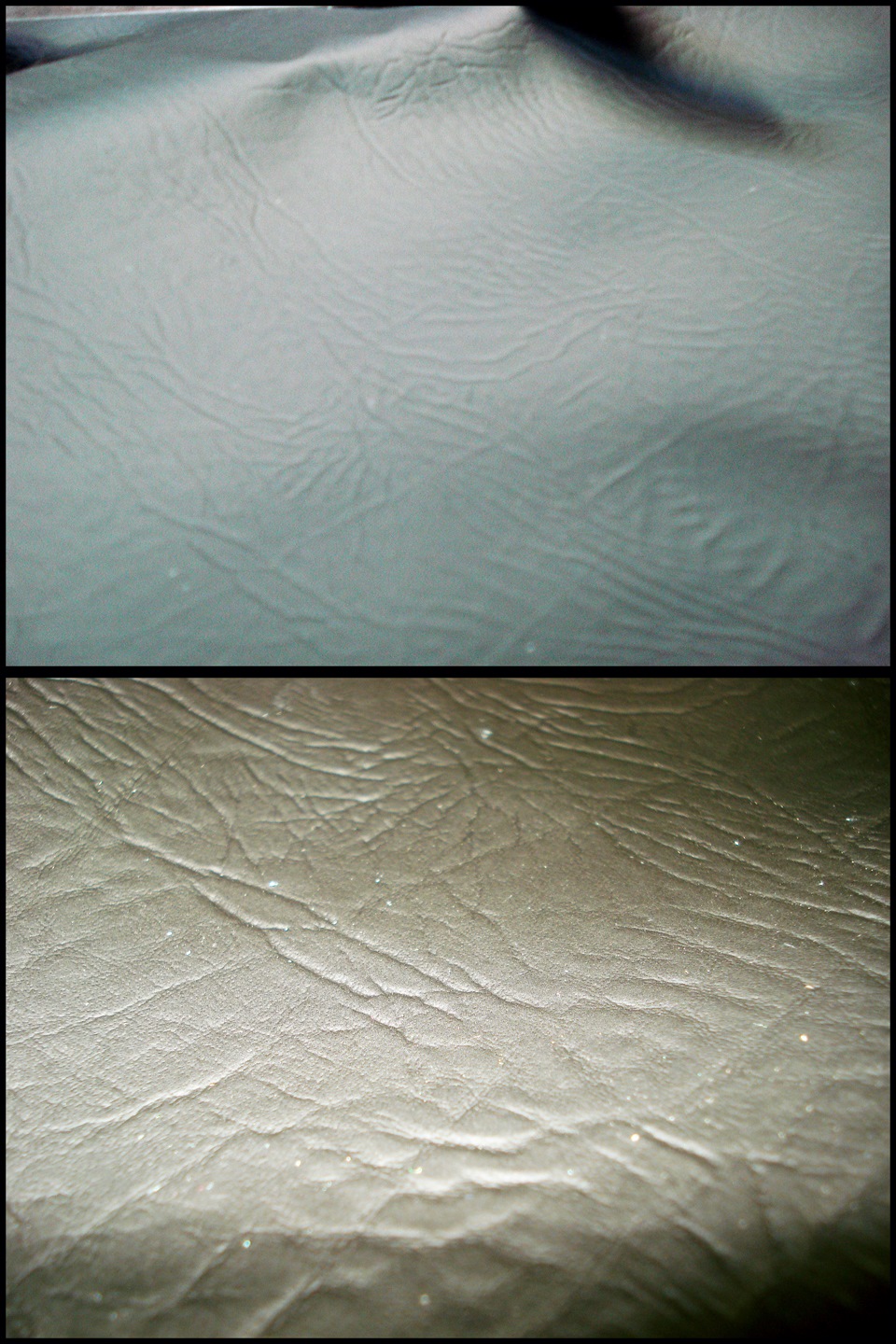

При выборе для перетяжки короба я взял плотный текстурный кожзам чёрного цвета, т.к. красиво и практично можно потом короб протирать влажной тряпочкой.

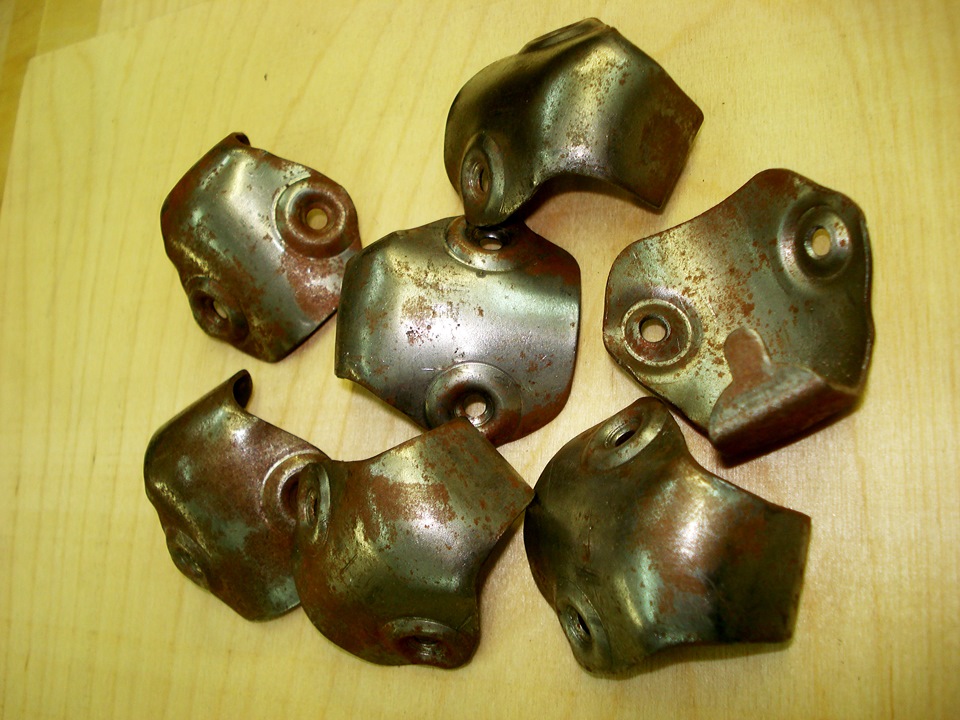

Короб для сабвуфера будет находится в багажнике внедорожника и есть вероятность, что при езде по пересечённой местности он там будет произвольно перемещаться, и для защиты углов короба от сколов, было решено установить декоративные уголки для мебели.

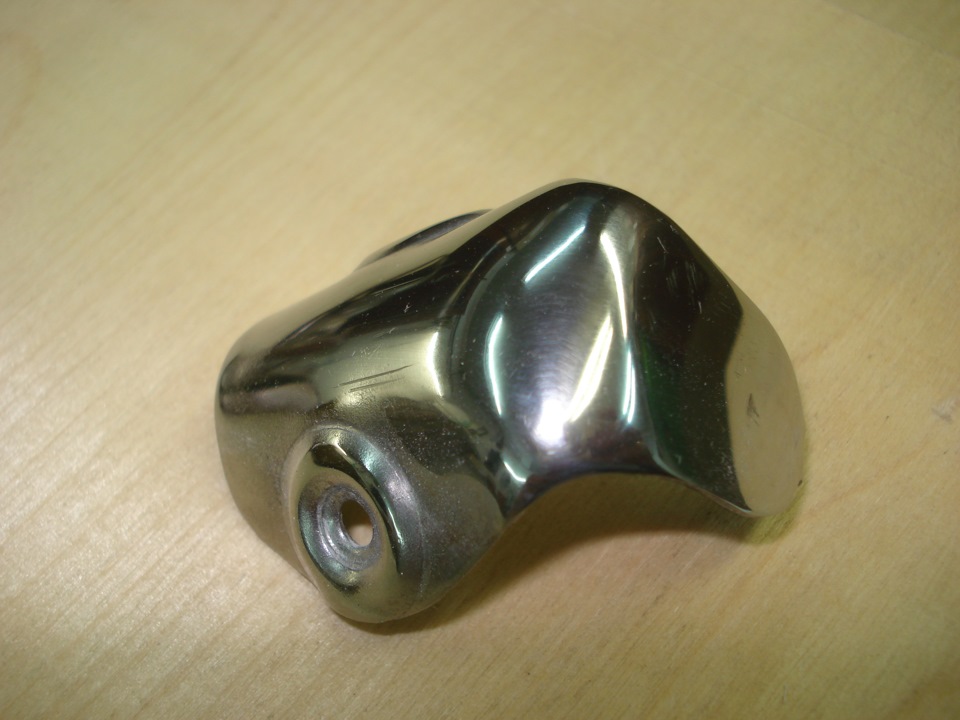

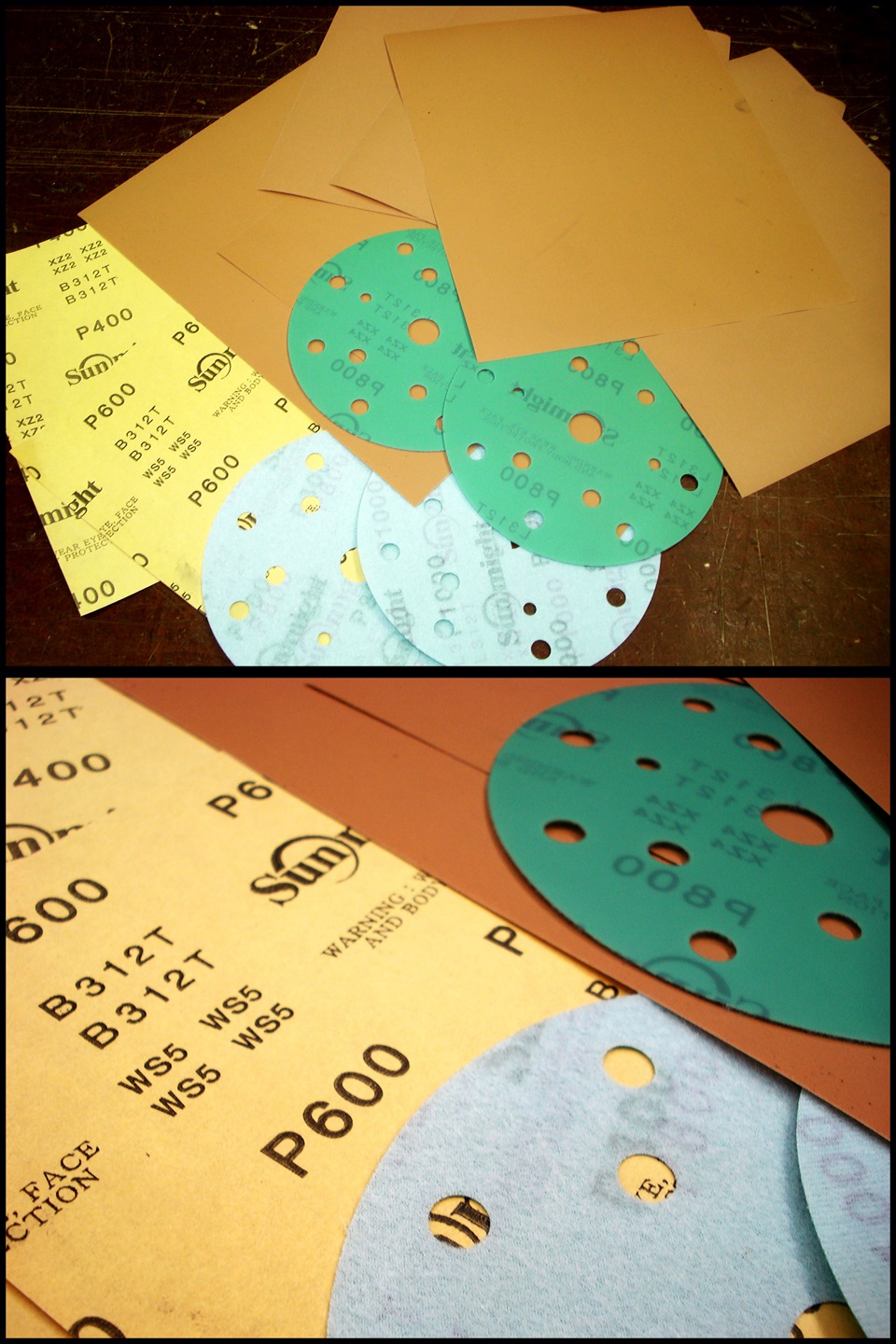

Т.к. внешний вид этих уголков не совсем красивый, было решено их отполировать с помощью абразивных шкурок разной зернистости, а в конце полировочной пастой для металлов Doctor Wax.

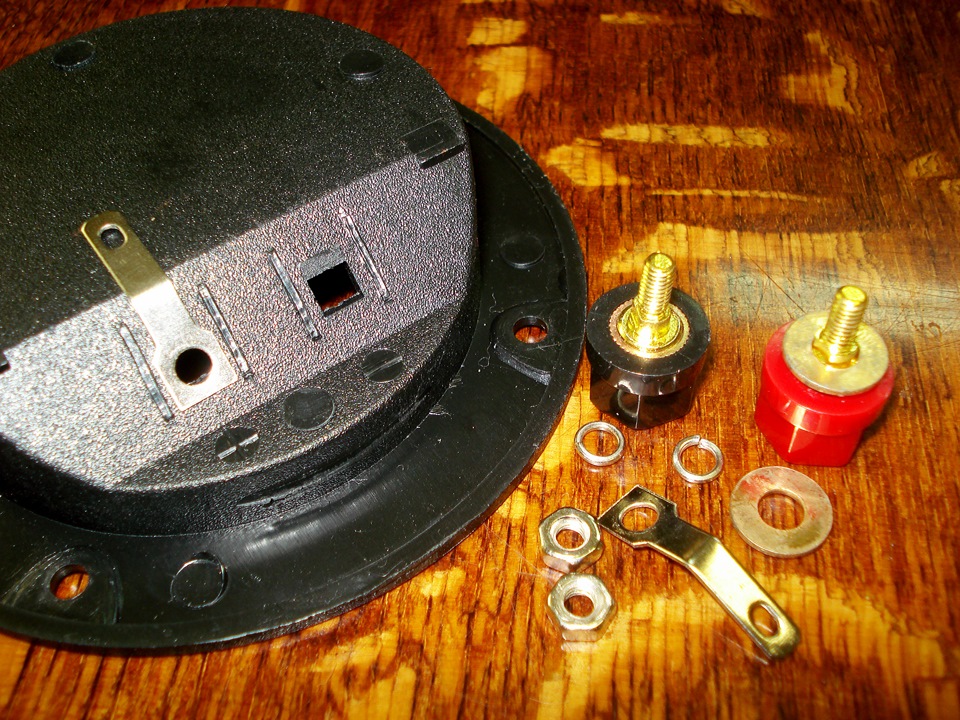

Так же при подготовке к изготовлению сабвуфера был приобретён и доработан терминал аудио, а именно заменены аудио-разъемы с малого сечения на большой.
Недостаток китайского аудио терминала Premier 1-725G заключается ещё в том что материал клемм фиксации проводов сделан из алюминия с медным напылением, что будет создавать дополнительное сопротивления при передаче сигнала для динамика, поэтому был приобретён комплект аудио-разъема Gold Plated Amplifier Terminal Binding Post Audio Plug
Как рассчитать короб для сабвуфера своими руками
Когда-то встала задача сделать хороший и качественный звук в своей машине, в дополнение к колонкам, решил что для НЧ звучание, мне необходим сабвуфер. Но от готового решения купить готовый сабвуфер заставило отказаться цена, и материалы короба.Качественным будет сделать сабвуфер своими руками. И начал с расчета короба под нч динамик.
Итак, представляю вашему вниманию Динамик HERTZ ES 300.
Общие характеристики:
Тип сабвуфер
Типоразмер 30 см (12 дюйм.)
Количество полос 1
Мощность 350 Вт (номинальная), 700 Вт (максимальная)
Чувствительность 92 дБ
Диапазон воспроизводимых частот 25 — 250 Гц
Импеданс 4 Ом
Сабвуфер:
Корпус нет
Рекомендуемый корпус закрытый ящик, фазоинверторный
НЧ-динамик:
Размеры 300 мм
Материал диффузора пресованная целлюлоза
Материал подвеса пористая резина
Установочная глубина 141 мм
Установочное отверстие 276 мм
Теперь необходимо знать какого типа бывают короба сабов.
Есть ЗЯ (самая простая кострукция, из названия все понятно), есть ФИ (Фазоинвертор) ЗЯ но с портом (порт бывает круглый(кусок трубы пластиковой) или щелевой (внутри короба делают дополнительные стенки определенной длины и объема, так же есть рупор, есть ЧВ(как я называю багажник давай до свидания) и многое другое. Я для себя выбрал ФИ самое приемлемое для меня. Позже через годик сделаю ФИ с двумя динами. Но сейчас не об этом. Тип Корпуса выбран.
Теперь необходимо прикинуть чистый объем ( у меня он 50 литров) и в зависимости от музыки которую вы слушаете выбираем частоту порта ( у меня 35 ГЦ, что то среднее и более для всех форматов музыки).
Далее скачал программу JBL SpeakerShop абсолютно бесплатная. Пользуясь мануалом, а именно
Я ввел даныые своего динамика желаемый чистый объем и настройку порта.
Подводя итоги:
Чистый объем — 50 литров
Нстройка 35 Гц
Порт — 5×32 см
Длина порта — 70 см
Зная это открываем следующее видео и расчитываем короб
Вот что у меня получилось
Расчет Закончен. Фанера куплена. Переходим к следующему этапу.
Фанера была распилена на следующие куски:
А — 69,6х35,6 см — 2 шт
В — 32х32 см
С — 69,6х32 см
D — 33,8х32 см
E — 62,8х32 см
F — 36,2х32 см
G — 25,2х32 см
Все отпилил минут за 15 электро-лобзиком. В кое каких местах срезы получились не идеально ровными их немного пришлось шлифовать очень грубой шкуркой (80) прибитой к брусочку, чтобы сделать плоскость.Сначала к доске А прикручиваем доску B,
Далее берем стенку Е и лобзиком отрезаем отверстие под динамик диаметром 276 мм. Потом к стенке E прикручиваем стенку порта G
Перед тем как соединить 2 заготовки грунтуем и закрашиваем порт черной краской, прикручиваем и накрываем нашу «будку» крышкой… прикручиваем))
и с левого бока делаем отверстие для терминала.
Перед тем как прикручивать стенку к стенке, на все стыки наносил герметик. затем по краям стягивал 2 саморезами (по 1 с каждого края) временно, лишний силикон выдавился, убираем его туалетной бумагой или салфеткой. Затем берем 2 сверла. Сверлом 2,5 мм сверлим примерно 5 см отверстие, затем сверлим 9 мм сверлом углубление для шляпки. Лично я делал промежутки в 3 см между саморезами. прикрутили. ждем минут 40 и прикручиваем далее по порядку доску за доской. После того как прикрутили стенки A B C D на все внутренние стыки наносим силикон и срезаем пальцем, окутанным салфеткой ( я срезал строительным ластиком для силикона, на углах этого ластика разные срезы по мм). Смысл в том что все стыки внутренние с обилием должны быть промазаны силиконом, чтобы воздух вытесняемый сабом не выходил через щелку и он не свистел. Как все собрал промазал отверстия от саморезов силиконом и срезал под плоскость.
На 88 клей клеим карпет… выложу видео по котрому наклеил.
Чертеж для короба сабвуфера в 12 дюймов
Динамики для сабвуфера в 12 дюймов занимают промежуточное положение между маленькими акустическими излучателями и самыми мощными устройствами диаметром в 18-20 дюймов.Громкоговорители 6-8 дюймов позволяют получить достаточно мощный звук, но некоторые, особенно сильные басы, не будут выделяться на фоне других инструментов. Излучатели диаметром 46 сантиметров являются основой сверхмощной низкочастотной системы, которая нужна далеко не каждому, поэтому динамики 12 дюймов считаются золотой серединой. Короб для сабвуфера 12 дюймов может быть выполнен по любой схеме.
Самой простой в изготовлении своими руками является колонка закрытого типа. Это означает, что в стенке ящика вырезается только одно отверстие для динамика. Короб для 12 дюймового сабвуферадолжен быть изготовлен из такого материала, чтобы полностью исключить вибрацию и дребезг при воспроизведении низких частот.
Закрытый ящик для сабвуфера 12 дюймов
Объём короба для сабвуфера 12 дюймов должен находиться в пределах 25-38 литров. Это относится к закрытой конструкции. Представленный вариант конструкции низкочастотной колонки закрытого типа сделан из прессованного материала МДФ толщиной 18-20 мм. Колонку можно сделать из влагостойкой многослойной фанеры. При этом нужно учитывать её резонансные свойства. Мощные и глубокие басы могут вызвать в фанерном ящике «звон», который испортит всю звуковую картину. Чтобы этого избежать, фанерные ящики оборудуют дополнительными рёбрами жёсткости в виде деревянных брусков. Их приворачивают саморезами с внутренней стороны корпуса. Перед этим бруски промазывают клеем «Момент». Размеры короба для сабвуфера 12 указаны из расчёта объёма в 37 литров.Глубина низкочастотной колонки не превышает 37 сантиметров. При ширине в 34 сантиметра устройство без проблем поместится в багажник любого автомобиля.
Расчёт короба для сабвуфера 12 дюймов
Работа по изготовлению ящика для низкочастотной звуковой системы начинается с выбора динамика.Низкочастотные динамики для сабвуфера автомобиля выпускаются многими компаниями. Стоимость некоторых моделей достигает 100 000 рублей. Тем не менее, хороший басовый динамик можно купить за меньшую сумму, причём технические характеристики мощной динамической головки обеспечивают высокое качество воспроизведения низких частот.
Первая модель имеет диффузор из целлюлозы и обеспечивает равномерную полосу частот в диапазоне 27-300 Гц. Номинальная мощность 200 ватт при частоте резонанса 40 Гц. Для установки такого динамика потребуется ящик для сабвуфера 12 дюймов объёмом 60,5 литров. Громкоговоритель SX1240 отличается повышенной мощностью в 500 ватт, которую обеспечивают двойные алюминиевые катушки и сильные магниты из сплава кобальт-самарий. Ход полипропиленового диффузора на резиновом подвесе может достигать 35 мм. Такая мощность потребует корпус для 12 дюймового сабвуфера объёмом 82 литра.
Audison AV12 обеспечивает мощность в 500 ватт при чувствительности 91 dB. Диффузор акустической системы сделан из целлюлозы с добавками хлопкового волокна. Кроме основного воздуховода в громкоговорителе предусмотрено дополнительное охлаждение в виде нескольких отверстий. Динамик обладает расширенной полосой частот, которая линейна от 27 до 1000 Гц, поэтому для использования его в качестве сабвуфера нужно применять фильтр, ограничивающий средние частоты.Данная конструкция позволяет использовать коробку для сабвуфера 12 дюймов меньшего размера, чем стандарт, принятый для 30 см динамиков
Короб для сабвуфера 12 дюймов чертёж
Чертёж короба под 12 сабвуфер зависит от конструкции звуковой системы. При использовании динамиков меньшего диаметра не всегда удаётся реализовать фазоинверторную конструкцию, тогда как громкоговоритель 12 дюймов для этого подойдёт. Как рассчитать короб для сабвуфера 12 дюймов с фазоинвертором.
Фазоинвертор может быть щелевым, как показано на чертеже, или в форме трубы. Первая конструкция практически не настраивается, поэтому после изготовления сабвуфера будет сложно менять его акустические характеристики. В бытовых акустических колонках ход и эффективность воздушного потока можно регулировать, помещая в акустический ящик куски поролона. В сабвуферах это сделать сложнее. Размеры сабвуфера 12 дюймов в сантиметрах указаны на чертеже и определяются характеристиками применяемого громкоговорителя, поэтому большинство схем фазоинверторных ящиков предназначены для конкретной модели динамика. Основным элементом фазоинвертора в сабвуфере является порт. Это часть конструкции, в которой происходит поворот фазы звукового сигнала. От точного расчёта порта зависит качество работы всей звуковой системы.
Расчёт корпуса для сабвуфера 12 дюймов
Прежде всего, нужно выбрать тип корпуса.Какой объём нужен для 12 сабвуфера. Для громкоговорителя 30 см объём закрытого ящика должен быть порядка 32 литров, но не более 40, Для фазоинверторной конструкции потребуется в два раза больший объём. Маленький короб для сабвуфера 12 можно сделать из МДФ. Материал нужно выбирать неокрашенный и без пластикового покрытия. Минимальный объём закрытого ящика для сабвуфера составляет 22 литра.Если деревянные элементы выпиливаются вручную, то при сборке швы нужно промазывать любыми «жидкими гвоздями». При ручном распиле материала швы получаются неровными, и наполнитель будет герметизировать соединения.При распиле на станке этого делать не нужно. Правильный короб для сабвуфера 12 дюймов получится только в том случае, когда все размеры будут точно соблюдены.
Как рассчитать короб для сабвуфера 12. Для вычисления объема существует простая «школьная» формула, где объём равен произведению длины, ширины и высоты прямоугольного ящика или V=L*X*Y, где L, X иY высота ширина и глубина. Так как сабвуфер чаще всего устанавливают в багажник, то зная максимально допустимую высоту и требуемый объём для конкретного динамика, несложно подсчитать ширину передней стенки и глубину ЗЯ для сабвуфера 12 дюймов.Сделать корпус для сабвуфера 12 дюймов можно с наклонной передней стенкой, но его расчёт будет более сложным. Для выполнения всех расчётов, связанных с конструкцией сабвуфера, существуют онлайн программы. Удобным калькулятором является Subbox.pro. Программа предлагает несколько вариантов конструкций сабвуферов, включая закрытый ящик, щелевой или трубчатый фазоинвертор. В отличие от онлайн программы, BlauBox иPerfectBox 4.5 нужно загружать. Эти продукты универсальны и точны, но не имеют русскоязычного интерфейса, и неподготовленному любителю будет сложно с ними разобраться.
Короб для сабвуфера 12 дюймов фи
После того как короб для саба 12 дюймов сделан своими руками, можно приступать к окончательной отделке корпуса. Щелевой фазоинвертор представляет собой объёмы прямоугольной конфигурации, ограниченные плоскостями. Во внутренних углах конструкции будут происходить завихрения воздушных потоков, что негативно сказывается на инвертировании фазы звукового сигнала и качестве воспроизведения. Чтобы этого избежать, нужно сгладить все внутренние углы конструкции, добавив в каждый угол вертикальную деревянную планку. Планки не несут никакой механической нагрузки, поэтому их не обязательно ставить на саморезах, а лучше применить клей «Момент».
Важным при настройке сабвуфера 12 дюймов является место его размещения в багажном отсеке. Порт фазоинвертора не должен находиться близко от преграды, но и слишком далеко его не следует располагать. Оптимальным можно считать расстояние 20-25 см.
