Монтаж электрической цепи

Урок 37. Технология 8 класс ФГОС

В данный момент вы не можете посмотреть или раздать видеоурок ученикам

Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет, приобрев в каталоге.

Получите невероятные возможности

Конспект урока «Монтаж электрической цепи»

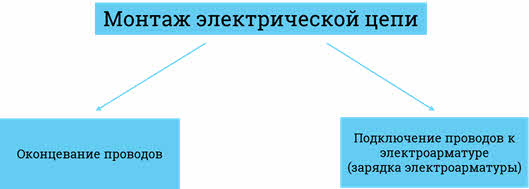

Монтаж электрической цепи включает в себя две операции:

Разберём каждую операцию подробно.

Оконцевание проводов – это освобождение их от изоляционной оболочки и оформление петелькой, которую ещё называют кольцо или прямым концом, который также называют тычок.

Как оформить конец провода зависит от того какую конструкцию имеет электроарматура.

Если провод оконцован в форме кольца, то к контакту арматуры он прижимается винтом.

Как правило, оконцевание тычком применяют, если монтаж предусматривает втыкание провода в отверстие контакта и прижатие его сбоку винтом.

Но чаще всего используют оконцевание кольцом. Давайте разберём как правильно оконцовывать провода каждым из способов.

Прежде чем перейти к самой оконцовке, провода надо зачистить. Делают это так.

После зачистки переходят непосредственно к оконцовке.

Тот провод, у которого зачищают 15 миллиметров оконцовывают тычком. Делают это так.

На срезы изоляции провода нужно намотать изоляционную ленту. Наматывают её так, чтобы каждый виток накладывался на половину предыдущего. Таким образом изолируют срез. Все, оконцовка тычком готова.

Второй провод оконцовывают петелькой. Для этого с помощью круглогубцев, загибают колечко. Внутренний диаметр кольца должен быть равен четырем миллиметрам. Само колечко должно находиться на расстоянии восемь десять миллиметров от изоляционной оболочки.

Оставшимся от колечка концом провода нужно обвить провод на два три оборота между колечком и изоляционной оболочкой.

Теперь давайте поговорим о технологии подключения провода к контакту.

Сначала разберём технологию подключения к контакту провода колечком.

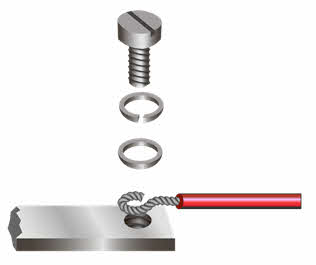

При подсоединении проводов к деталям на винт последовательно нужно надеть пружинную шайбу, плоскую шайбу, колечко провода. После этого винт вставляют в резьбовое отверстие и закручивают отвёрткой. Обратите внимание, чтобы направление закрутки колечка должно совпадать с направлением вращения винта. Нужно это для того, чтобы проволока не выдавливалась из-под винта.

Пружинная шайба нужна для того, чтобы в месте контакта провода с изделием было постоянное давление.

У некоторых винтовых зажимов присутствует скоба, которая предотвращает выбрасывание провода при закручивании винта.

При такой конструкции зажимов можно не делать колечка на конце провода, что упрощает его крепление в зажиме.

Но помните, что все винтовые зажимы со временем ослабевают и требуют периодического контроля плотности затяжки винтов.

Давайте ещё раз вспомним основные правила безопасной работы на уроках электротехнологии:

Работать нужно только исправным инструментом.

Важно соблюдать особую осторожность при работе с монтёрским ножом.

Ручки кусачек, плоскогубцев, пассатижей, круглогубцев и щипцов надо держать в обхват, нельзя закладывать пальцы между ними.

Изоляция проводов должна быть надёжной.

Соединительные винты необходимо затягивать как можно туго.

Нельзя работать с отвёрткой на весу.

Ни в коем случае нельзя производить подключение электроарматуры на весу.

И не забывайте, что включение цепи после сборки можно производить только с разрешения учителя – и только в сеть с напряжением не более сорока двух вольт.

Подведём итоги урока.

Сегодня мы с вами рассмотрели два основных этапа монтажа электрической цепи: оконцевание и зарядка электроарматуры. Познакомились с двумя способами оконцевания проводов: кольцом и тычком и узнали, как присоединить провода к электроарматуре при каждом из способов оконцевания. Повторили правила безопасной работы на уроках электротехнологии.

Источник

Монтаж электрической цепи

Монтаж электрической цепи состоит из двух основных операций: оконцевания проводов и присоединения их к электроарматуре (зарядка электроарматуры).

В зависимости от конструкции изделия электроарматуры существуют два основных способа присоединения проводов: петелькой и тычком. Первый способ получил наибольшее распространение. Выполняется он так:
1.По линейке отложить длину отрезка провода, с которого нужно снять изоляцию (рис. справа а). Положить провод или шнур на подкладную доску. Монтерским ножом осторожно, чтобы не повредить токопроводящую жилу, снять изоляционную оболочку с провода. Лезвие ножа наклонено в сторону от работающего (рис. б). Если жила состоит из множества тонких проводков — скрутить их рукой в жгут. Изоляцию можно снять с провода с помощью приспособления (рис. в).
2.Зачищенный провод согнуть круглогубцами так, чтобы получилось кольцо с внутренним диаметром примерно 3 мм (рис. г).
3.Обжать оставшийся конец провода плоскогубцами (рис. д).
4.Участок между кольцом и изоляционным слоем провода или шнура обмотать изоляционной лентой (рис. е).
Подготовку провода для заделки тычком (рис. ж) выполняют в той же последовательности, что и петелькой, только токопроводящую жилу не сгибают в кольцо.

Зарядка каждого из элементов электроарматуры производится в определенной последовательности.

Зарядка штепсельной вилки (рис. справа).
1. Разобрать вилку: разъединить корпус, вынуть контактные штифты и прижимную планку (рис. а).
2.Два провода (или двужильный шнур) оконцевать петелькой (рис. б).
3.Присоединить оконцеванные провода к контактным штифтам с помощью винтов (рис. в).
4.Уложить провода со штифтами в корпус вилки и закрепить их прижимной планкой (рис. г).
5. Собрать штепсельную вилку.

Зарядка подвесного выключателя (рис. слева).
1. Снять крышку, освободить контактные винты (рис. а).
2.Разрезать провод в нужном месте и оконцевать оба его конца тычком (рис. 6).
3.Уложить шнур в корпус выключателя, оконцеванные концы закрепить в отверстиях под шайбой (рис. в).
4.Собрать выключатель.

Работать можно только исправным электромонтажным инструментом.
Снимать изоляционную оболочку с электрического провода и зачищать токопроводящую жилу можно только на подкладной доске.
Лезвие монтерского ножа должно быть наклонено в сторону от работающего.
Изоляцию электрических проводов надо выполнять надежно.
Нельзя производить зарядку электроарматуры на весу.

Ремонт бытовых электроприборов

При использовании бытовых электроприборов вы неизбежно столкнетесь с поиском неисправностей и их устранением. Для одноламповых бытовых светильников рекомендуется руководствоваться таблицей ниже.

Возможные неисправности в одноламповых светильниках и способы их устранения

Причина неисправности
Способ устранения

Перегорела лампа
Отключить светильник от электрической сети. Дать остыть лампе в течение 3—4 мин. Вывернуть лампу и заменить ее новой.

Лампа ввернута не до упора
Отключить светильник. После остывания лампы довернуть ее, придерживая другой рукой светильник.

Отломился опорный контакт электро-лампового патрона
Заменить сердечник патрона.

Для проверки исправности провода или шнура бытового электроприбора можно использовать пробник (см. рис. справа). Штырями вилки пробника нужно поочередно прикоснуться к концам каждой из токопроводящих жил. Если лампочка пробника не загорается, то это значит, что есть повреждение в проводах или штепсельной вилке. Поврежденный шнур можно заменить на новый или отремонтировать.

При замене шнура производят его оконцевание и заделку петелькой или тычком в соответствии с конструкцией электроарматуры.
Если нового шнура нет, ремонтируют поврежденный. Но сначала надо найти место обрыва токопроводящей жилы. Обычно это случается в месте изгиба шнура. В этом случае шнур сращивают.

Работать надо в такой последовательности:

1. Разрезать шнур в месте обрыва провода монтерским ножом и зачистить концы проводов (рис. слева а).
2.Расплести жгуты многопроволочных жил (рис. б).
3.Наложить зачищенные концы один на другой (рис. в).
4.Скрутить концы (рис. г).
5.Откусить оставшиеся концы жил кусачками и обжать полученные витки плоскогубцами (рис. д).
6.Изолировать место соединения проводов изоляционной лентой (обвивая его сначала в одном направлении, затем в обратном) (рис. е).

При нагреве штепсельной вилки надо ее разобрать и проверить изоляцию проводов, надежность их крепления. При нарушении контакта в вилке снова зачистить концы проводов, подтянуть винты. При более серьезных повреждениях (например, при обгорании контактов) вилку следует заменить.
У неразборной вилки иногда повреждается провод непосредственно в месте его подсоединения. В этом случае вилку надо заменить на разборную: провод у вилки перерезают, оконцовывают и подсоединяют к разборной вилке.

Изготовление изделий с простой электрической цепью

Собирать электрическую цепь можно только при отключенном источнике электрического тока и в точном соответствии со схемой.
Электрические провода надо расходовать экономно.
Электрическую цепь можно включать только с разрешения учителя.

Смонтированную электрическую цепь можно проверить с помощью устройства, называемого пробником(рис. справа).
Штырями его вилки прикасаются к различным точкам электрической цепи. (На рисунке показана проверка электрического шнура.) Загорание лампочки указывает на отсутствие разрыва в электрической цепи.
Работать в учебной мастерской над изделиями вам помогут технологические карты.

В связи с широким применением электричества во всех отраслях народного хозяйства на любом предприятии необходимы электромонтеры. Основное содержание их работы связано с выполнением различных электромонтажных работ, в том числе монтажом, обслуживанием и ремонтом электрических цепей, электрических приборов, машин. Электромонтер должен хорошо разбираться в электрических схемах, владеть прочными навыками по сборке электрических цепей, установке электротехнических изделий, зарядке электроарматуры. Кроме электромонтажных инструментов, электромонтеру приходится часто пользоваться слесарным и столярным инструментом.

Источник

Оконцевание жил проводов и кабелей

Здравствуйте! Когда заходит разговор про многопроволочные жилы, то возникает вопрос чем выполнить оконцевание и каким инструментом воспользоваться?

Содержание статьи:

Что такое оконцевание жил

Это операция по обработке и формированию жилы провода или кабеля для создания надёжного электрического контакта.

Когда заходит вопрос об оконцевании жил, то первым встает вопрос: из какого материала выполнены жилы кабеля или провода, которым будет подключен электроприёмник.

Металл алюминий имеет свойство окисляться при контакте с воздухом и данных факт негативно влияет на электрический контакт в местах присоединения жилы к аппарату электроустановки. Ещё алюминиевые жилы, после протекания через них тока, имеют свойство уменьшаться в размере, что приводит к ослабеванию контакта.

Окисление и плохой контакт приводят к нагреванию и разрушению

структуры металла!

Медь используемая в кабеле, лишена этих недостатков, но вопрос надёжного контакта, в случае использования медных жил, остается открытым.

Оконцевание любых медных жил позволяет избежать прямого попадания окислителей на зачищенные участки жил, а также соединить токопроводящую часть многопроволочной жилы в единое целое, что в свою очередь добавляет надёжности электрическому соединению. Ну а механическая прочность будет зависеть напрямую от вашего желания сделать оконцевание качественным.

Способы оконцевания

Руководствуясь ПУЭ (правилами устройства электроустановок) необходимо знать:

Оконцевание жил проводов должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и тп) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Лучшим способом оконцевания алюминиевых жил сечением от 2,5 до 10 мм 2 включительно является изгибание конца однопроволочной жилы в кольцо.

Для жил алюминиевого кабеля или же провода сечением от 16 до 240мм 2 следует применять оконцевание опресовкой с применением наконечников, либо делать пайку жил с применением наконечников.

А вот для жил сечением свыше 240 мм 2 необходимо оконцевание с применением сварки.

В любом случае оконцевания алюминиевых жил наконечниками необходимо заполнять пространство наконечника, куда вставляется жила, смазкой из вазелина смешанного с кварцем. Данную процедуру проводят, чтобы избежать окисления алюминиевой жилы при контакте с воздухом.

В случаях же с жилами медного кабеля ситуация обстоит иначе.

Многопроволочные жилы до 10 мм 2 помимо возможности изгибания конца в кольцо необходимо производить пропайку иначе вы получите плохой контакт, который может привести к пожару. В наше время рекомендуется применять зачистку жил от изоляции и прессовку наконечником. Этот способ оконцевания самый мало затратный, да и цены на продукцию данного вида не заставят вас долго думать.

Наконечники для оконцевания

Вот мы и подошли к главному вопросу оконцевания – выбору наконечников и начнем с медных жил. При выборе наконечников нужно четко знать размер кабельной жилы, тогда ваше соединение будет надёжным.

1) Наконечник штыревой втулочный изолированный — НШВИ. Применяют для подключения для проводов и кабелей с сечением жилы до 10 мм 2 в клеммник. Используются они для подключения жил в клеммники. Данная разновидность наконечников хорошо подходит для коммутации электропроводки в квартире, доме или небольшом цеху, где необходимо выполнить подключение слабомощных (до 15 кВт) устройств и электроприборов.

Наконечники НШВИ(GLW) изготовленные по уникальным немецким технологиям, отличающиеся от обычных НШВИ срощенными в термопластавтомате контактную втулку и пластмассовую манжету до идеального состояния.

А наконечник НШВ отличается от НШВИ отсутствием пластмассового слоя изоляции. По сути это утонченная медная втулка позволяющая опрессовать жилу в монолитный штифт.

2) НШВИ-2 применяют, когда необходимо подключить по 2 жилы в одну клемму. Очень практичный вариант для изготовления например, шины из гибкого провода в щитке с несколькими автоматическими выключателями.

3) Наконечник кольцевой изолированный — НКИ. Совместимы с винтовым соединением, где требуется оголённая только контактная часть. На примере, КГ 4х1,5 — кабель гибкий с четырьмя жилами сечением полтора миллиметра квадратных, каждая должна иметь наконечник с маркировкой НКИ 1,5-3. В обозначении мы видим два числа:

ВНКИ — виброустойчивые кольцевые изолированные наконечники с нейлоновой манжетой. Особенностью данного типа наконечников являются дополнительная медная втулка, и поперечные засечки на внутренней поверхности трубной части наконечников. Всё это позволяет увеличить на 25–30% механическую прочность соединения с проводом.

4) Наконечник вилочный изолированный — НВИ. их еще называют клеммы типа «U». Наконечники рассчитаны под монтаж винтами или болтами в цепях с нагрузкой до 48А.

Одной из модификаций изолированных наконечников является наконечник изолированный крюковой — НИК. Его используют под опрессовку с последующим крепежом на основе винтовой фиксации.

5) Наконечник медный электролитически лужёный — ТМЛ.

Некоторые производители выпускают наконечники ТМЛс отличительной чертой которых является узкая часть с отверстием, что позволяет использовать их в различных вариантах подключений. Это удобно например при подключении автоматических выключателей.

Когда необходимо использовать наконечники соответствующих стандартов, согласно проектной документации, где учитывается размер и вес, то советую использовать ТМЛ(DIN). Потому, что данный тип наконечников включает маркировку мест и количество опрессовок. На самом наконечнике указывают номер матрицы под опрессовку.

6) ТМЛ(о). Тоже только с окошком, позволяет увидеть насколько кабель вошел в наконечник.

Наконечник медный кольцевой неизолированный — ПМ. Предназначен для оконцевания пайкой или опрессовкой проводов с медными жилами.

9) Наконечник болтовой — НБ. Подходит для оконцевания круглых, секторных, моножильных и многожильных проводников.

10) Наконечник штифтовой плоский — НШП применяют под опрессовку проводов с медными жилами сечением до 95 мм2. Также используют НШПИ — наконечник штифтовой плоский изолированный с ПВХ манжетой. Отличительной особенностью как вы поняли является изоляционная манжета. Но данный тип изготавливают только для оконцевания с сечением до 6 мм2.

11) Наконечник алюминиевый — ТА. Предназначен для оконцевания алюминиевых кабелей и проводов.

12) Наконечник алюмомедный — ТАМ. Предназначен для оконцевания алюминиевых кабелей и проводов при присоединении их к медным выводам электротехнических устройств.

ГМЛ — гильзы медные луженые изготавливают из цельнотянутой медной трубы марок М1 или М2. Данные образцы покрывают специальным слоем из олова-висмута, обеспечивающим защиту от коррозии.

Подобрать наконечник под размер винта вы можете воспользовавшись таблицей.

Таблица часто используемых наконечников торцевых медных лужёных

Из таблицы видно, что размер кольца под винт не зависит от сечения жилы. Диаметр под нужный винт вы подбираете сами, после того как определились с толщиной жилы питающего кабеля.

Инструмент для опрессовки наконечников

Как видите типов наконечников не так много, а вот устройства, позволяющие запрессовать нужный размер жилы различаются по сечению кабеля, который можно ими обжать или запресовать. В основном это два типа устройств, которые позволят справиться вам с большинством задач по опрессовке.

Приведу примеры пресс-клещей первого типа, чтобы вам было проще понять какой инструмент нужен для вашей операции с жилами кабеля.

Технические характеристики кримпера для обжима неизолированных медных наконечников и гильз сечением от 0,25 до 10 мм 2

Технические характеристики кримпера для обжима изолированных и неизолированных штыревых втулочных наконечников сечением от 0,25 до 6 мм 2

Характеристики кримпера для обжима изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами и сечением от 0,25 до 6 мм 2

Рассматривая пресс второго типа, мы возвращаемся к вопросу оконцевания алюминиевых жил, которые также поддаются обжатию для создания надёжного механического и электрического контакта в цепи. Ниже на фото изображен пресс ручной гидравлический.

Названия пресса для обжима кабельных наконечников вы можете встретить на просторах интернета как пресс-клещи (ручные), пресс гидравлический или механический со сменными матрицами.

Оконцевание жил проводов и кабелей пайкой

Ещё нужно помнить, что в случае если у вас не оказалось под рукой нужного пресса или наконечников для оконцевания многопроволочного медного кабеля, то вам на помощь придёт старый добрый дедовский метод лужения жил. Вам понадобится паяльник, припой, канифоль, и конечно же точка подключения на 220 В (в простонародье розетка, да и вряд ли вы найдёте паяльник на 380 В).

Итак, вооружившись данным инструментом вам необходимо зачистить жилу, в зависимости от места, к которому будет подключена жила (двигатель, кабельная скрутка или автоматический выключатель), на разную длину.

Например, при подключении двигателя вам необходимо изготовить «кольцо» соответственно зачистить жилы в зависимости от размера клеммника (который зависит в свою очередь от мощности подключаемого электроприбора на 20-30 мм. При соединении нескольких жил с последующим скручиванием вам лучше зачистить на 25-35 мм в зависимости от сечения жилы. При подключении автомата прямой отрезок на 10-15 мм. Для зачистки жил от изоляции советую пользоваться инструментом типа КСИ (клещи для снятия изоляции) или как его сейчас ещё называют стриппер.

В случае при скручивании жил не обязательно пользоваться пайкой, так как на сегодняшний день существуют пружинные зажимы типа СИЗ (соединительный изолированный зажим) и они позволяют осуществить электромонтаж проводки наиболее быстро и не менее качественно, чем при использовании пайки. В случае применения СИЗов вам не придется использовать изоленту или термоусаживаемую трубку для изоляции ваших скруток.

Так например, если взять кабель с алюминиевыми жилами и подключить электрический обогреватель, то через какое-то время изоляция кабеля расплавится, а жила превратится в нечто похожее на старый фарфор, который треснет в любой момент. Это произойдёт из-за того что соединение не обеспечивает надёжный электрический контакт и не имеет механической прочности. А при опрессовке, сварке, или пайке концов проводов или кабелей по технологии описанной выше вопросов связанных с оконцеванием не возникнет и пожара можно избежать.

Подводя итоги хочу сказать, что если вы собрались делать ремонт и менять электропроводку то используйте медный кабель с однопроволочными жилами. Если вам нужно подключить двигатель мостового крана или экскаватора то используйте гибкие кабели и опрессовывайте их соответствующими наконечниками. Инструмент типа пресс-клещи и клещи для снятия изоляции помогут оголить жилы, подготовить их к опрессовке.

Такие наконечники прослужат вам дольше и, соответственно, вы будете уверены в надёжном контакте соединения. Качественные наконечники выполнены по ГОСТу, менее надёжные изделия для оконцевания изготавливают по ТУ.

И в заключении, пользуясь соответствующим инструментом, имеющим сертификат производителя, а не пассатижами и ножом, как это делают не квалифицированные «специалисты» вы повышаете шанс сделать свою работу качественно надёжно и быстро.

Видео по теме

В завершении жизненная мудрость: крепление жил болтовыми и трубчатыми сжимами, не вернёт вам целый кабель, хоть и обеспечит надёжный контакт, поэтому помните народную пословицу — семь раз отмерь один раз отрежь. Вопросы?

Источник
