Рыбинская ГЭС

земляная русловая, земляная русловая, дамба, водосброс

Рыбинская ГЭС (некоторое время Щербаковская ГЭС) — гидроэлектростанция на реках Волга и Шексна в Ярославской области, у города Рыбинска. Входит в Волжско-Камский каскад ГЭС, являясь его третьей ступенью. Вместе с Угличской ГЭС входит в состав филиала «Каскад Верхневолжских ГЭС» ОАО «РусГидро».

Содержание

История

Рыбинский гидроэнергетический узел был создан, чтобы решить задачу комплексного использования транспортных и энергетических возможностей Верхней Волги. В марте 1932 года правительство РСФСР приняло постановление «О строительстве электростанций на Волге», в котором среди прочих предполагалось строительство станции в пределах современной Ярославской области.

Первоначально планировалось строительство ГЭС в 14 км выше Ярославля в районе Верхнего острова и села Воздвиженское со значительно меньшими площадями затопления. В 1933 году по этому проекту были начаты подготовительные работы. В Ярославль был перебазирован Днепрострой, на базе которого возник Средневолгострой. Начались строительные работы.

В 1935 году группа молодых инженеров института «Гидростройпроект» предложила по их мнению более экономичный вариант строительства электростанции в районе Рыбинска, предполагавший создание более мощной электростанции и крупного водохранилища в Молого-Шекснинской низменности, которое должно было поднять уровень воды в Волге, обеспечив хорошее судоходство. Новый проект был одобрен Правительством СССР. Строительство гидроузла у Ярославля было прекращено, построенные здесь объекты стали основой опытного завода «Резинотехника». Было решено строить гидроузел у Рыбинска — раздельно на Волге в районе села Переборы и на Шексне.

Образовавшимся при строительстве Рыбинским водохранилищем был затоплен город Молога и 633 других населённых пункта.

Пуск первых гидроагрегатов происходил в самый тяжёлый период Великой Отечественной войны, при этом агрегаты работали в недостроенном здании ГЭС, а чтобы его защитить от дождя и снега, над ними был раскинут брезентовый шатёр и придумана оригинальная система маскировки от авиаударов. За годы войны вместе с Угличской ГЭС рыбинские энергетики выработали около 4 млрд кВт·ч. электроэнергии, освободив для нужд народного хозяйства 5 млн т местного топлива. За бесперебойное энергоснабжение Москвы в военное время коллективу Рыбинской ГЭС было передано на вечное хранение Красное знамя Наркомата электростанций и ЦК профсоюза работников электротехнической промышленности.

По окончании войны на Рыбинской ГЭС продолжаются работы по достройке станции. 30 июля 1955 года Совет Министров СССР утвердил акт правительственной комиссии по приемке в промышленную эксплуатацию Угличского и Рыбинского гидроузлов, и был образован «Каскад ГЭС № 1 Мосэнерго». В то время мощность Рыбинской ГЭС составляла 330 МВт.

В 1993 году предприятие было преобразовано в ОАО «Каскад Верхневолжских ГЭС». С 1 июля 2003 года функции исполнительного единоличного органа ГЭС были переданы ОАО «Управляющая компания Волжский гидроэнергетический каскад». Изношенное оборудование ГЭС постепенно заменяется, с 1998 по 2002 год на Рыбинской ГЭС модернизировано два гидроагрегата из шести, при этом мощность ГЭС увеличилась на 16 МВт. Окончание модернизации планируется в 2015 году. 13 сентября 2007 года ОАО «ГидроОГК» объявило конкурс на разработку проекта технического перевооружения Рыбинской ГЭС с заменой 4—х гидроагрегатов. [3] Также рассматривается возможность увеличения мощности Рыбинской ГЭС до 505,6 МВт с установкой двух дополнительных гидроагрегатов.

Общие сведения

ГЭС построена по русловой схеме. Состав сооружений ГЭС:

По сооружениям ГЭС проложен автодорожный переход.

Мощность ГЭС — 346,4 МВт, среднегодовая выработка — 644 млн кВт·ч. В здании ГЭС установлено 6 поворотно-лопастных гидроагрегатов, работающих при расчётном напоре 13,4 м: 4 гидроагрегата мощностью по 55 МВт, 2 гидроагрегата мощностью по 63,2 МВт. Оборудование ГЭС устарело и проходит модернизацию. Напорные сооружения ГЭС образуют крупное Рыбинское водохранилище.

Экономическое значение

Рыбинская ГЭС работает в пиковой части графика нагрузки энергосистемы Центра. Рыбинское водохранилище обеспечивает многолетнее регулирование стока Волги, увеличивая выработку на нижележащих ГЭС на Волге. Также водохранилище используется в интересах водного транспорта (фактически являясь нижней ступенью Волго-Балтийского канала), орошения, водоснабжения, защиты от наводнений и рыбного хозяйства.

Источник

Общие сведения

Угличская и Рыбинская ГЭС — старейшие гидростанции Волжско-Камского Каскада.

Угличская гидроэлектростанция — ГЭС на реке Волге в Ярославской области, в городе Угличе. Входит в Волжско-Камский каскад ГЭС, являясь его второй ступенью. Одна из старейших гидроэлектростанций России — пущена в 1940 году, сыграла важную роль в обеспечении Москвы электроэнергией в годы Великой Отечественной войны, особенно в период Битвы за Москву. Строительство станции велось в 1935—1955 годах, по состоянию на 1941 год она являлась второй по мощности действующей гидроэлектростанцией СССР. Архитектурный комплекс Угличской ГЭС является объектом культурного наследия, охраняемым государством.

Основные характеристики Угличского гидроузла

Состав сооружений:

гидроэлектростанция, водосбросная плотина, однокамерный шлюз, земляная плотина, сопрягающие дамбы, ОРУ 220 кВ.

Водохранилище

Площадь водосбора, тыс. км2

Среднемноголетний сток (с учетом забора части стока в канал им. Москвы), км 3

Площадь водохранилища при НПУ 113 м, км2

Полная и полезная емкость водохранилища, млн. м 3

Расчетный максимальный сбросный расход через сооружения (0,1%), м 3 /с

Длина напорного фронта, км

Максимальный статический напор, м

Гидроэлектростанция

Гидроэлектростанция оборудована двумя поворотно-лопастными турбинами максимальной мощностью 65 и 71,8 МВт с диаметром рабочего колеса 9 м и генераторами зонтичного исполнения мощностью 55 и 65 МВт.

Установленная мощность при расчетном напоре 13 м, МВт

Среднегодовая выработка, млн. кВт·ч

Электромеханическое оборудование

Турбины

Мощность 65 МВт,
расход 482 м 3 /с

Мощность 71.8 МВт,
расход 600 м 3 /с

Генераторы

Мощность 55 МВт,
напряжение 13,8 кВ

Мощность 65 МВт,
напряжение 13,8кВ

Водосбросная плотина длиной 179 м имеет 7 пролетов по 19,8 м: верхние — водосливные и ледосбросные высотой 5 м и нижние — водопропускные высотой 4 м. Плотина рассчитана на пропуск 11600 м 3 /с воды. Удельный расход на рисберме 60 м 3 /с.

Рыбинская гидроэлектростанция (в 1946—1957 годах — Щербаковская ГЭС) — ГЭС на реках Волга и Шексна в Ярославской области, в городе Рыбинске. Входит в Волжско-Камский каскад ГЭС, являясь его третьей ступенью. На момент строительства была второй по величине гидроэлектростанцией СССР после Днепрогэса и одной из самых мощных электростанций страны. Сыграла важную роль в обеспечении Москвы электроэнергией в годы Великой Отечественной войны, особенно в период битвы за Москву. Напорные сооружения ГЭС образуют Рыбинское водохранилище — третье по площади в России и восьмое в мире. Здание Рыбинской ГЭС и её судоходные шлюзы являются памятником архитектуры.

Основные характеристики Рыбинского гидроузла

Состав сооружений:

Шекснинский створ: гидроэлектростанция, земляная плотина, левобережная дамба длиной 3398 м и правобережная сопрягающая дамба длиной 2637 м, ОРУ 220 и 110 кВ; Волжский створ: водосбросная плотина, земляная плотина, двухкамерный одноступенчатый шлюз и сопрягающие сооружения.

Источник

Рыбинская ГЭС

Рыбинская ГЭС — крупный гидроузел на реке Волге и реке Шексне, состоящий из здания ГЭС, четырех земляных и одной водосбросной плотин, а также судоходных шлюзов, расположенный в городе Рыбинске Ярославской области. Рыбинская ГЭС входит в состав Волжско-Камского каскада ГЭС, являясь его третьей волжской ступенью, после Иваньковской ГЭС в городе Дубне (Московская область) и Угличской ГЭС в Угличе (Ярославская область).

Рыбинская ГЭС управляется компанией «Русгидро». За работу судопропускных сооружений отвечает Рыбинский район гидротехнических сооружений ФГБУ «Канал имени Москвы». На его балансе находится двухниточный судоходный шлюз — камера №11 и камера №12.

Вид водосбросной плотины на Волге и судоходных шлюзов. 2015 г. Фото: Михаил Архипов

Конструктивно Рыбинская ГЭС представляет собой низконапорную русловую гидроэлектростанцию. Особенностью станции является размещение её сооружений в двух отдельных створах, расположенных в 10 км друг от друга: на Волге находятся водосбросная плотина и судоходные шлюзы, а на реке Шексне, недалеко от ее ее впадения в Волгу — здание ГЭС.

Большая часть напорного фронта Рыбинского гидроузла создаётся четырьмя земляными плотинами. Одна плотина руслового типа расположена в Волжском створе. Ее длина составляет 524 метра, а высота — 27 метров. Другая плотина руслового типа расположена в Шекснинском створе. Ее длина составляет 470 метров, а высота — 35 метров. Также в составе гидроузла есть и две сопрягающие дамбы. Левобережная сопрягающая дамба — это самое крупное сооружение гидроузла. Ее длина составляет 3,4 км, а высота — 17 метров. Правобережная сопрягающая дамба примыкает к зданию ГЭС и имеет длину 2,6 км.

Плотины гидроузла образуют Рыбинское водохранилище — третье по площади в России. Территориально водохранилище находится на северо-западе Ярославской области, а также частично в Тверской и Вологодской областях. Подпор водохранилища распространяется по реке Шексне до города Череповца, по Волге — до Мышкина, по реке Мологе (приток Волги) — до Весьегонска.

Здание ГЭС, длиной 216 метров, размещено в Шекснинском створе. В трёх секциях расположены гидроагрегаты (по два в каждой), а ещё в одной — монтажная площадка. В машинном зале Рыбинской ГЭС установлено 6 гидроагрегатов с поворотно-лопастными турбинами. Для перемещения элементов гидроагрегатов используются два мостовых крана, грузоподъёмностью по 320 т. Установленная мощность электростанции — 356,4 МВт, обеспеченная мощность — 40 МВт, среднегодовая выработка — 935 млн кВт·ч.

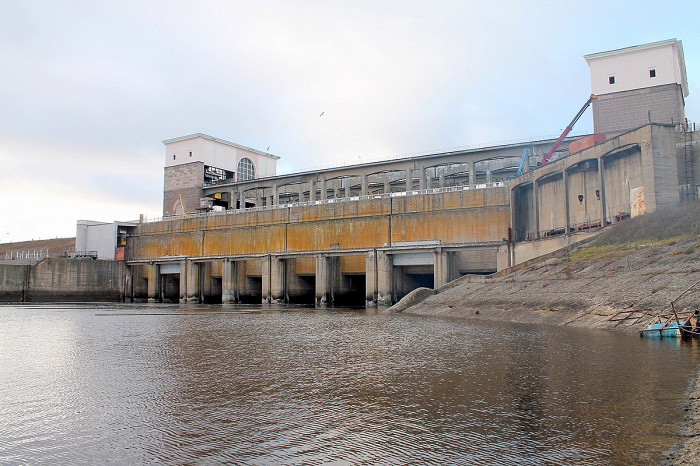

Здание Рыбинской ГЭС на реке Шексне. 2015 г. Фото: Михаил Архипов

Бетонная водосбросная плотина Рыбинской ГЭС, расположенная в Волжском створе, имеет длину 104 метра и высоту 26 метров. По конструкции плотина является гравитационной бетонной. Предназначена для пропуска воды при паводках редкой повторяемости, максимальная пропускная способность плотины — 5800 м куб/сек. Ввиду большой полезной ёмкости Рыбинского водохранилища, холостые сбросы производятся весьма редко.

Плотина разделена на 4 секции, в каждой из которых находится два донных отверстия размером 8,5×5 м каждое. Отверстия перекрываются плоскими затворами, имеющими два паза (рабочий и запасной), разделённых специальной стенкой. Маневрирование затворами производится с помощью двух мостовых кранов грузоподъёмностью по 300 т, размещённых на железобетонной эстакаде. С верхнего и нижнего бьефа имеются ремонтные затворы (шандоры), обслуживаемые собственными кранами грузоподъёмностью 60 и 30 т соответственно. Левобережный устой плотины совмещён с системой питания/опорожнения судоходных шлюзов.

Водосбросная плотина на реке Волге. 2015 г. Фото: Михаил Архипов

Гашение энергии водного потока происходит на бетонной водобойной плите длиной 112,5 м, на которой размещён гаситель, состоящий из 14 пирсов размером 16×8×2,75 м, расположенных двумя косыми рядами в шахматном порядке (по 7 пирсов в ряд). За водобойной плитой расположена рисберма длиной 140 м, состоящая из железобетонных плит толщиной 0,75 м, связанных арматурой и лежащих на фашинном тюфяке. Со стороны верхнего бьефа к плотине примыкает асфальтобетонный понур длиной 58 м с дренажом. Дренаж осуществляется в специальную потерну у верховой грани плотины.

Правобережная часть водосбросной плотины Рыбинской ГЭС. 2015 г. Фото: Михаил Архипов

Согласно первоначальным планам вместо Рыбинской ГЭС было запланировано строительство Ярославской ГЭС, которая должна была стать первой гидроэлектростанцией на Верхней Волге. Работы по ее сооружению начались в 1932 году, а сама ГЭС должна была разместиться чуть выше Ярославля. В 1935 году стройку под Ярославлем прекратили и перенесли на место, где сейчас сооружен Рыбинский гидроузел. Подготовка к его строительству началась летом 1935 года. Основной рабочей силой были заключенные из «Волгостроя». С запуском в 1938 году Угличской ГЭС, расположенной выше по Волге, начались работы непосредственно по сооружению Рыбинского гидроузла. Первые два агрегата ГЭС были включены в энергосистему 18 ноября 1941 и 15 января 1942 года. С окончанием Великой Отечественной войны началось наполнение Рыбинского водохранилища до проектных отметок. С 1946 и 1957 года Рыбинская ГЭС называлась Щербаковская ГЭС. 30 июля 1955 года Совет Министров СССР утвердил акт правительственной комиссии по приёмке в промышленную эксплуатацию Рыбинского гидроузлов.

Монумент «Мать-Волга», установленный на мысе, разделяющим шлюзы и водосбросную плотину. 2015 г. Фото: Михаил Архипов

Другие ГЭС, расположение на реке Волге (от истока к устью):

Источник

Рыбинская ГЭС

Первые советские электростанции — не обычные гидротехнические сооружения, а памятники эпохи, синтез дерзких проектов талантливых инженеров и адского труда заключенных ГУЛАГа. В их числе и Рыбинская ГЭС, чья плотина перекрыла сразу две реки — Волгу и Шексну и породила самое большое водохранилище Европы. Строительство началось в 1935 г., ток агрегаты дали в первые месяцы войны, им питалась Москва все дни обороны и до самой Победы. Завершили объект только 20 лет спустя установкой со стороны Рыбинского рукотворного моря статуи «Мать-Волга», приветствующей заходящие в шлюз суда.

Что посмотреть

Сложно поверить, но в начале прошлого века у деревни Переборы, ныне Переборском районе Рыбинска, Волга летом настолько мелела, что ее переходили вброд. В этом месте и соорудили дамбу, где смонтировали механизмы водосброса и шлюзовые камеры, а генераторы установили в 10 км оттуда. Тут работают 6 агрегатов общей мощностью 40 мВт — в годы постройки это было много, но сегодня электростанция в конце списка российских ГЭС.

Берега у плотин заняты промзонами, так что разглядеть сооружения Рыбинской ГЭС возможно только с борта теплохода или окна автомобиля, проезжающего по дамбе. Фотографировать их запрещено, экскурсии организуют во время ежегодного осеннего фестиваля энергосбережения «День открытых дверей #ВместеЯрче».

Практическая информация

Адрес: Рыбинск, пос. ГЭС-14, ул. Вяземского, 31.

Как добраться: на автомобиле по Переборскому тракту или автобусами №№ 5, 14, 16 до ост. «Поселок ГЭС-14».

Источник

Рыбинская ГЭС

Фото и описание

Рыбинская ГЭС – это гидросооружение, которое выдерживает напор самого большого искусственного водоема в мире – Рыбинского водохранилища.

Строительство в Рыбинске гидроэлектростанции стало делом государственной важности, ведь молодое государство нуждалась в электроэнергии. Строительство крупного гидроузла было начато в 1935 г. Авторами этого сооружения стали архитекторы М.М. Богдан, М.М. Шнекторов, В.Я. Мовчан, Д.Е. Морозов, Д.Б. Савицкий. Строили ГЭС заключенные Волголага.

Рыбинская гидроэлектростанция была построена на реках Шексна и Волга. На момент начала ее строительства она была второй по величине гидроэлектростанцией Советского Союза после Днепрогэса.

Ее сооружение было начато в октябре 1935 г. с возведения дорог, жилья, базы строительства. Первый бетон уложили в ноябре 1937 г. Наибольшего масштаба работы достигли в 1937 г. 24 июня 1940 г. перекрыли Волгу, а 24 октября – Шексну. Рыбинское водохранилище начали наполнять 13 апреля 1941 года, а уже 17 мая сдали в эксплуатацию первую нитку шлюза. 22 ноября 1941 г. станция была готова на 80%, ее строительство было прекращено, а возобновлено в 1942 г. в небольших масштабах. 15 января 1942 г. пустили второй гидроагрегат.

Пуск первых агрегатов производился в наиболее тяжёлый период войны, когда водохранилище находилось на пониженной отметке, в условиях бомбёжек Рыбинска вражеской авиацией. Агрегаты функционировали в недостроенном здании ГЭС. Для защиты от снега и дождя над ними был натянут брезентовый шатёр. Питание собственных нужд ГЭС осуществлялось от электросетей строительства, а пульт управления отапливали временными электрическими печами.

Персонал станции во время войны состоял преимущественно из девушек, которые прошли краткосрочную стажировку на ГЭС Углича. Выработка электрической энергии Угличской и Рыбинской ГЭС в начале войны имела очень важное значение, так как в ходе битвы за Москву большинство электростанций Мосэнерго были эвакуированы или испытывало дефицит топлива.

Официально строительство станции завершили 30 июля 1955 года. В 1954 г. Угличскую и Рыбинскую ГЭС объединили.

Большую часть напорного фронта создают четыре земляных плотины, три из них располагаются в Шекснинском створе, а одна — в Волжском.

Водосбросная плотина имеет длину 104 м и высоту 26 м, она находится в Волжском створе. Она необходима для пропуска воды во время паводков.
Здание Рыбинской ГЭС располагается в Шекснинском створе, имеет длину 216 м. Оно состоит из 4 секций. В трёх секциях находятся гидроагрегаты, а в четвертой — монтажная площадка. В машинном зале ГЭС стоит 6 гидроагрегатов.

Напорными сооружениями ГЭС образуется Рыбинское водохранилище, имеющее площадь 4,5 тыс. кв.км. В Рыбинском водохранилище происходит разделение транспортных потоков, которые идут на Верхнюю Волгу и на Северо-Запад.

Создание водохранилища привело к тому, что были затоплены значительные земельные площади. Самые большие потери были у Ярославской области. Водохранилище создало огромную по площади зону подтопления, переформирование берегов идет и в настоящее время.

К началу 1990-х гг. оборудование электростанции морально и физически устарело. Но замена оборудования тормозилась из-за дефицита средств, было заменено только два агрегата.

В 2010 г. был заключен договор на реконструкцию гидроагрегата № 2. Ввод его в эксплуатацию запланирован на 3 квартал 2013 г., мощность его увеличится на 10 МВт. На гидроэлектростанции реализуется программа комплексной модернизации – к 2019 г. предполагается заменить все старые гидроагрегаты, а мощность станции увеличить до 386,2 МВт.
