в какую сторону должна смотреть антенна для цифрового телевидения
Куда направить антенну для приема цифрового телевидения в Московской области
В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10.
1. Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте цифровой приставки (приемника) находим кнопку Инфо (INFO). Нажимаем кнопку один раз, второй раз, третий раз.
КНОПКА ИНФО НА ПУЛЬТЕ ПРИСТАВКИ ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА
На экране телевизора должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд. Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению.
Вот такая печалька. И будет лучше, если Вы настроете Телевизор заранее. Там где с приемом цифрового ТВ все хорошо.
ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА
3. Настройка антенны.

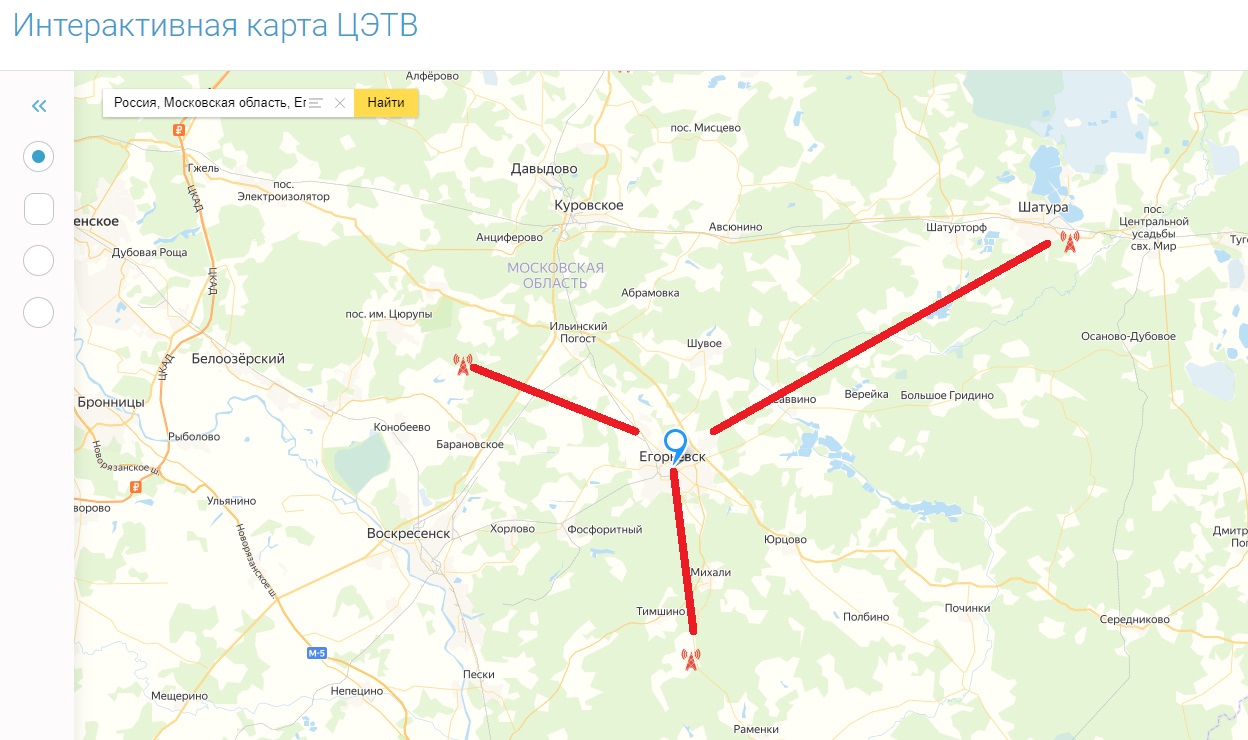

Например, из Егорьевска можно направить антенну в направлении трех передатчиков (см. рис). Возможно, какое-то направление перекрывает препятствие, в другом слабый сигнал. Поднимите антенну повыше и крутите ее! А информация об уровне сигнала поможет принять правильное решение!

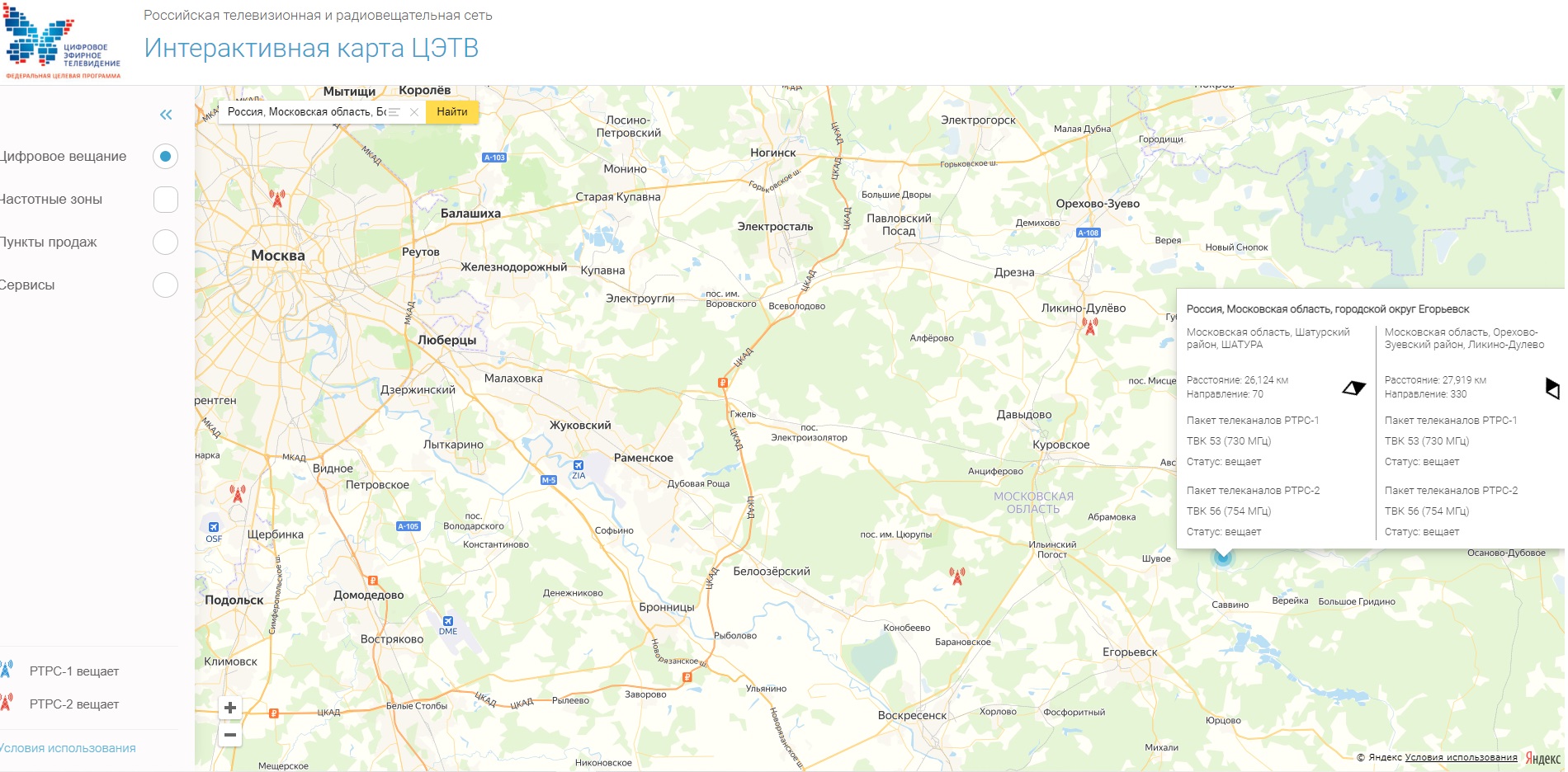

Нажав левой кнопкой мышки на точку на карте, в которой надо установить антенну или подключить цифровое телевидение с приемом двадцати бесплатных каналов, увидим примерно следующую картинку:

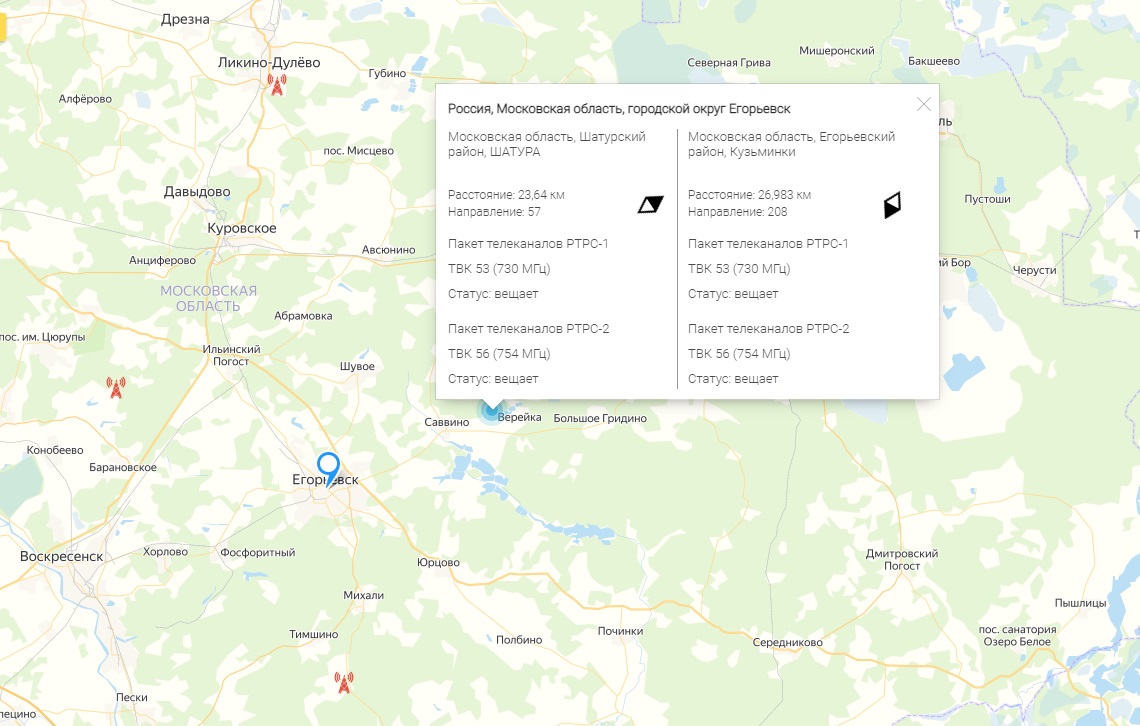

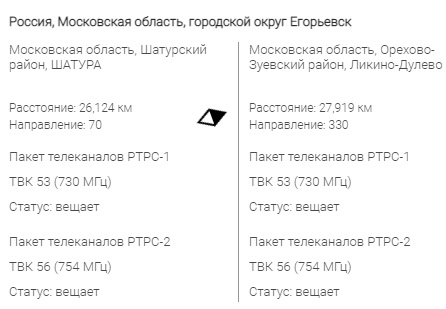

В появившейся таблице мы видим точное расстояние до ретрансляторов, частоты вещания.
Настройка антенны для цифрового телевидения: как точно направить на телевышку и поймать каналы
Цифровое телевидение полностью заменило аналоговое в России, однако, вопросы настройки, выбора оборудования, улучшения качества передаваемого сигнала, а также выбора правильного направления антенны и снижения уровня шумов не теряют актуальности.
Самостоятельная настройка антенны на цифровой сигнал
Настроить приём цифрового сигнала не составит труда самостоятельно, необязательно пользоваться услугами специалистов. Благодаря простым инструкциям наладить работу между вещающей вышкой и антенной, и получить на экране ТВ качественную картинку в «цифре» возможно самостоятельно.
Куда направить антенну: определяем местонахождение телевышки
Чтобы поймать качественные телеволны, антенну ориентируйте на телецентр, передающий цифровой сигнал в формате DVB-T2.
Если ретранслятор располагается в зоне видимости, соблюдать точность направления не обязательно, если настройка проводится вдали от телецентра, требуется повышенная точность.
В небольших населенных пунктах с одной вещающей башней, расположение которой известно, сориентировать приёмник не составит труда. В крупных городах или отдаленных поселениях, где нахождение ближайшей вещающей вышки находится под вопросом:
Необходимое оборудование
Для просмотра ТВ-каналов в цифровом формате потребуется следующее оборудование:
Причины, по которым нет сигнала, связанные с направлением и настройкой антенны
Бывает, что антенна подключена к телеприёмнику, а сигнала нет. Разберёмся в распространенных причинах:
Как настроить антенну, чтобы усилить сигнал и избежать помех?
Качество изображения при неуверенном приеме цифрового сигнала ухудшается, и иногда в работе цифрового телевидения встречаются встречаются помехи, хоть и реже, чем при приеме аналогового сигнала.
Чтобы этого избежать и получать четкую картинку, нужно:
Установка и настройка антенны Т2 своими руками:
Правильная установка цифровой антенны в квартире и доме
Для того чтобы смотреть цифровое эфирное телевидение, требуется антенна. Во многом именно от нее зависит, будет приниматься 20 каналов или больше и в каком качестве они будут транслироваться. Разберемся, как правильно проводить установку и настройку антенны для цифрового ТВ, чтобы получить максимальный результат.
Инструкция по установке
Комнатная
Этот вариант проще всех в плане установки. Как правило, ее достаточно распаковать, развернуть, подключить к телевизору или ресиверу, и можно смотреть передачи. Однако есть тонкости, которые непременно надо учесть:
Важно! Конструктивной разницы между комнатной и наружной нет. Многие внутренние модели можно с минимальными переделками (например, с гидроизоляцией электронных блоков и мест пайки кабеля) использовать в качестве уличных.
Наружная
Более эффективным вариантом индивидуальной антенны является наружная. Установка сложнее, зато она обеспечивает более качественный прием.
Крепление к фасаду
Проще всего установить наружную телеантенну на специальный кронштейн на стене дома, выходящей в сторону ретранслятора.
Выбирать место установки нужно с учетом следующих моментов:
Располагать антенну лучше всего в следующих местах:
Крепление на газобетон или силикатные блоки нужно выполнять на специальные анкеры: эти материалы легко крошатся.
Порядок установки наружной антенны в этом случае будет таким:
Важно! Для вещания в формате DVB-T2 используется горизонтальная поляризация электромагнитных волн. Поэтому телеантенна должна быть закреплена четко горизонтально, без смещений. При попытке повернуть ее на 90° прием, скорее всего, прекратится.
Установка на крыше многоквартирного дома
В городе наилучший вариант, особенно для жителей верхних этажей, – это поставить антенну на крышу. Однако сразу же надо учесть следующее:
Подходящими местами для установки индивидуальной антенны будут:
Установка производится следующим образом:
Направление предварительно следует выбрать по карте ЦЭТВ. Точная настройка проводится уже по показателям датчиков уровня сигнала.
Крепление к мачте
Популярным способом усиления сигнала индивидуальной антенны является монтаж на мачту.
Есть два наилучших места ее размещения:
При установке мачты помните про два главных правила:
Установка осуществляется следующим образом:
Выбор кабеля, где и как лучше тянуть
Значимым элементом при установке антенны является кабель. Относительно него соблюдайте данные рекомендации:
Как настроить антенну цифровой приставки DVB-T2
Содержание
Содержание
Цифровое телевидение широко распространяется в России. Закономерно, что люди охотно используют возможность получить более качественное видеоизображение и аудио-сигнал. Цифровое ТВ позволяет смотреть гораздо больше каналов, чем аналоговое. Также есть опция выбора языка вещания или субтитры, это полезно при изучении иностранных языков.
Все телевизоры с 2013 года выпуска уже поддерживают стандарт DVB-T2. Если ваш телевизор более раннего года выпуска, то можно решить вопрос, купив цифровую приставку DVB-T2. Еще ее называют ресивер или TV-тюнер.
Формат DVB-T устарел и не подходит для цифрового вещания. Необходимо учитывать эту информацию.
Настроить антенну через подключение ресивера легко. Для этого нужно:
Какая антенна нужна для цифрового ТВ
Аналоговые каналы поймать было легко, любая металлическая палочка подходила. Некоторые умельцы делали их своими руками. С цифровым вещанием не все так просто. Антенну придется купить, но выбрать ее легко. Нужна та, которая воспринимает сигналы в дециметровом диапазоне (ДМВ) 300–850 МГц.
Антенны бывают комнатными и уличными. Для жителей больших ЖК имеет смысл скинуться с соседями и поставить одну антенну на дом. В частных домах в черте города, можно воспользоваться комнатной антенной, но только при прямой видимости телебашни.
Когда ландшафт мешает приему сигнала, то и в городе, лучше выбрать внешнюю антенну. Жильцам домов, расположенных в пригородах, отдаленных от вышек районах, также подойдет уличная антенна.
Важный параметр — коэффициент усиления, который измеряется в децибелах (дБ). Чем он выше, тем качественнее изображение. Главное не переборщить, ведь все хорошо в меру. Мерой в данном случае является параметр не более 30 дБ. Этого вполне достаточно для получения качественной картинки.
К антенне необходим антенный коаксиальный кабель с волновым сопротивлением 75 Ом, со штекерами на концах. Один штекер вставляется в антенну, другой в ресивер. Кабель этот бывает разной длины, поэтому заранее измерьте расстояние от телевизора с приставкой до места установки антенны, с учетом всех изгибов. Чем выше антенна, тем лучше сигнал, но и кабеля тогда потребуется больше.
Какой ресивер для цифрового ТВ лучше
Выбор большой, но для решения задачи подключения цифрового ТВ важен только один факт, стандарт DVB-T2. В остальном же ресиверы отличаются способами подключения (RCA, HDMI,SCART и др.), а также дополнительными опциями.
Ресивер может иметь USB-разъем, что удобно для воспроизведения аудио и видео файлов с флешки, внешнего жестокого диска, смартфона. Для просмотра видео с внешних устройств со звуком еще нужна поддержка Dolby Digital.
Дополнительные опции: Wi-Fi, просмотр фильмов из интернета, детский контроль, запись на внешний носитель, HDTV, носят не обязательный характер, но в зависимости от ваших задач могут быть полезны.
Полный комплект приставки включает еще блок питания, пульт дистанционного управления, инструкцию. Блок питания может быть внешним, либо встроенным. Внешний можно заменить в случае поломки. Встроенный менее практичен в этом ключе.
Мелочь, но важно! Переключать каналы теперь вы будете пультом от приставки, а не пультом от телевизора. Значит, он должен быть удобным. Обратите на это внимание.
Настройка антенны и цифровой приставки DVB-T2
Первым делом надо определить местонахождение ближайшей вышки. Для этого воспользуйтесь онлайн-сервисами. Ближайшую к вам точку трансляции ЦЭТВ (цифрового эфирного телевидения) можно найти на сайте РТРС.
С помощью карты охвата ЦТВ, также можно посмотреть ТВК (частоту передачи вашего пакета каналов), рядом будет указан статус (вещает, ожидает).
После этого определитесь с местом и способом крепления антенны. Уличные антенны надо направлять четко на источник сигнала, чтобы повысить качество передачи. Когда нашли самое удачное месторасположение, закрепите антенну с возможностью ее чуть двигать для более точной настройки в дальнейшем. В квартирах можно крепить антенну к балконной, оконной раме, ближайшей стене или на крыше (если последний этаж). В загородном доме потребуется мачта (труба диаметром 4–5 см) и кронштейн для закрепления. Далее проводим кабель по дому до цифровой приставки, эстетично выглядит, если спрятать его в кабель-канал.
Подключение антенны к цифровому ресиверу
Чтобы подключить одновременно аналоговое с цифровым телевидением, просто потребуется еще один антенный кабель. Им надо соединить гнезда ANT OUT или RF OUT на ресивере с гнездом ANT IN или RF IN на телевизоре. Пультом от телевизора выбрать источник сигнала TV и можно листать аналоговые каналы.
Как настроить антенну для приема цифрового телевидения
С вами компания Antenna.ru и канал на Youtube Antenna.ru! Что нужно знать в первую очередь:
Наш эксперт Станислав Боуш Рассказывает:
1. В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Подключаем тюнеры к телевизору по инструкциии. Далее начинаем заниматься антенной. Если у Вас пассивная антенна, пропустите п.2. Вы также можете посмотреть видеоролик на Youtube после того, как прочтете эту статью.
В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ
Вставляем штекер антенны во входное гнездо. Но, повторяю, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание от ресивера на эту самую центральную жилу и где взять 5 вольт напряжение?
Питание подается по центральной жиле кабеля. Вот так.
Все очень просто. Питание на антенну подаст ресивер (цифровая приставка). Эта функция есть абсолютно во всех приставках ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.
КАК ВКЛЮЧИТЬ ПИТАНИЕ АНТЕННЫ В ЦИФРОВОМ ТЮНЕРЕ? ИЩИТЕ В МЕНЮ ТЮНЕРА!
3. Дальше настраиваем тюнер, для этого запускаем автопоиск.
Убеждаемся, что телевизор все хорошо принимает и показывает.
Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте находим кнопку Инфо (INFO). Нажимаем ее один раз, второй раз, третий раз.
КНОПКА ИНФО НА ПУЛЬТЕ ПРИЕМНИКА ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА
ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА
4. Настройка антенны.
Например, из Петергофа можно направить антенну в направлении трех передатчиков (см. рис). Возможно, какое-то направление перекрывает препятствие, в другом слабый сигнал. Поднимите антенну повыше и крутите ее! А информация об уровне сигнала поможет принять правильное решение!
Нажав левой кнопкой мышки на точку на карте, в которой надо установить антенну или подключить цифровое телевидение с приемом двадцати бесплатных каналов, увидим примерно следующую картинку:
В появившейся таблице мы видим точное расстояние до ретрансляторов, частоты вещания. В рассматриваемом случае любопытно, что при приеме из Соснового Бора можно использовать очень узкополосную, а следовательно, чрезвычайно эффективную антенну, поскольку частоты вещания 546 и 562 МГц расположены близко. Но эта информация полезна, скорее, радиолюбителям при изготовлении антенн своими руками.
Остальные часто задающиеся вопросы освещены в Видеоролике (см ниже).
5. Про ресивер для приема цифрового ТВ все понятно. А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC, ни в Sony! Ни в каких телевизорах!
Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.
Выход есть!
Поэтому для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания.
Основная мысль разработчиков была в том, что антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:
Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.
USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!
Дадыщь! А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.
Что делать? А все просто! Надо использовать блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора втыкаем не в телевизор, а в блок питания.
Вуаля! Светодиод засветился, антенну мы подключили правильно.
Светодиод в антенне Т-3320/antenna.ru
И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.
Однако, длина USB кабеля и антенного кабеля у таких антенн обычно очень небольшая, сантиметров 50, поэтому такие антенны удобно использовать только в зоне уверенного приема, потому что, если антенну потребуется отнести метра на три от телевизора, теперь понадобятся два удлинителя. Вам придется покупать и антенный удлинитель, и удлинитель USB.
Вот, собственно и все!
Таким образом, питание на активную телевизионную антенну от современного цифрового СМАРТ-Телевизора лучше всего подавать при помощи ТВ USB инжектора (5 Вольт).
6. Для закрепления полученной информации, мы рекомендуем также посмотреть наш видеоролик на эту тему.
В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ
Эта Антенна-усилитель немного больше обычной антенны и в несколько раз эффективнее, предназначена для приема цифровых телевизионных сигналов DVB-T и DVB-T2, а также аналогового ТВ в диапазоне ДМВ 470-850 МГц. Антенна обеспечивает надежный прием телесигнала в зоне уверенного приема (обычно на расстоянии до 20-25 км от телепередатчика, дальность зависит от мощности сигнала, высоты установки приемной антенны, рельефа местности, наличия препятствий между телепередающей станцией и и приемной антенной). Антенна устойчива и не склонна к опрокидыванию за счет утяжелителя в основании.
Вот и все на сегодня. С Вами был эксперт Станислав Боуш.
