Только вчера делал запись, где описывал проблему в пробке с высокой температурой ож, так вот — ДРАЙВ2 реально СИЛА, спасибо огромное товарищу Павлу (у него кстати очень симпатичная Нива — ×ЧЕРНЫЙ РУССКИЙ×) за подсказку как проверить вентиляторы самостоятельно. У меня к тому же всё для этого было — ОБДэшник и програмка «OpenDiag» установленная на телефон. Проверяю предохранители, по совету братьев-НИВАводов, оба целые…
Дальше иду снимать решётку радиатора — 6 винтов и 4 свмореза — вуаля, всё готово —
Пробую самостоятельно достать разъём, но нужно скидывать защиту и снизу восстанавливать соединение проводов… На улице холодно, на улице я уже давно, пальцы замёрзли везде, морда уже обмёрзла от ветра… Решаю попытать счастье, звоню в сервис Компас, что в Подольске у нас, как раз в 5 минутах езды от дома — электрик свободен, ура, мчу к нему!
Попадаем с Нивкой в тёплый бокс, о как же хорошо копаться с машиной в тепле!
Выбираем самое оптимальное на наш взгляд решение — чуток подогнуть радиатор, что бы вытащить от туда клеммы, а то или лёжа на полу снимать защиту, или снимать с креплений радиаторы — их два… — получилось довольно таки прилично, хотя и обидно за радиатор чуток —
Вот такие дела, ребята… Очень обидно за такое качество деталей, особенно отвечающих за охлаждение двигателя!
Бегу в магазин через дорогу за проводами, термоусадкой и изолентой. Потом пулей в сервис.
Иван (электрик) всё уже подготовил — убрал фишки и зачистил провода.
Делали на скрутки + изолента + термоусадка + изолента = збс вроде)))
Единственный минус, который заметил при работе с этой програмкой — если включил «реле 1», то «реле 2» уже не подключится! Нужно выйти и зайти снова в приложения — то есть переконектиться! И наоборот так же — если включил «реле 2», то к «реле 1» уже не даст доступа… Но это мелочи уже! Всё равно прога КЛАСС! Всем советую! =)
На всё про всё ушло меньше 1.000 рублей и пол дня выходного дня, который хотел провести с дочкой, но всё что не делается — всё к лучшему, потому что уж лучше оперативно выявить и устранить проблему, чем закипеть с утра пораньше посередине лесной дороги в стужу! =)
Подведя итог — ПРОВЕРЯЙТЕ ФИШКИ ВЕНТИЛЯТОРОВ — очень плохо они сделаны с завода! Заизолировать или залить герметиком надо их что ли… А то мотор можно вскипятить! 🙁
Ну и фото рядышком — большой КирюХа и миниатюрная СинеГлазка — люблю их)))
Всем позитива и не печалиться по пустякам! Жизнь — прекрасна! Наверное… 😉
ПРОДОЛЖЕНИЕ ИСТОРИИ В ТРЁХ ЧАСТЯХ — РАЗ / ДВА / ТРИ =)
вентиляторы — последовательно-параллельное включение
Сразу же после покупки машины, не понравилась шумная работа вентиляторов охлаждения двигателя.
Стоишь в пробке, никого не трогаешь, а оно как завоет, народ аж из форточек высовывался оглядываясь.
Неудобняк прям…
🙂
Изучение родной схемы показало наличие двух выходов управления с ЭБУ, идущих каждый к своему реле, которое в свою очередь включало свой вентилятор.
По описанию работы ЭБУ стало понятно, что первый канал (контакт 41) активируется при включении кондиционера или при температуре двигателя 101 градус.
Второй канал (контакт 52) активируется при температуре 104 градуса.
По факту оказалось, что почти всегда активируются оба канала
Ну ещё бы, одного вентилятора (первый канал) не хватает для охлаждения и температура быстро подымается до включения второго вентилятора.
.
Такое положение дел мне не понравилось и решил я сделать так, чтоб при срабатывании первого канала работали ОБА вентилятора, НО ТИХО — по последовательной схеме.
А если уж не хватило обдува и включился второй канал, то оба вентилятора включались на полную мощность — по параллельной схеме.
.
Ничего нового я не изобрёл.
Это распространённая схема последовательно-параллельного включения вентиляторов.
Единственное что я ввёл, так это выключатель отключающий параллельную (громкую) схему.
В этот же выключатель, был встроен индикатор «перегрева» (активации второго канала).
То есть, выключатель у меня всегда держит отключенной параллельную (громкую) схему.
И только при необходимости я могу её включить в работу — что на практике почти никогда не требуется, так как при последовательной схеме температура редко доходит до 104 градусов.
Если уж дошло до 104 градусов, то индикатор мне показывает, что ЭБУ «просит» включить параллельную схему и дальше я сам решаю включать её или нет, в зависимости от обстоятельств.
.
Схема.
Красным выделены не обязательные к повторению цепи выключателя, индикатора и резистора обманки.
Внимание.
Резистор «обманка» обязателен.
Он нужен для того, чтоб отключённый от схемы выход ЭБУ (контакт 52) всегда видел нагрузку, думая что подключён к обмотке реле, иначе он (ЭБУ) будет вываливать ошибку.
.
Вентиляторы, в заводском исполнении минусом соединяются на одну точку, на болт массы под запаской.
Чтоб реализовать схему, пришлось один из вентиляторов оторвать от этой точки, удлинить и протянуть к реле в салон.
Дополнительное реле я поставил рядом с двумя заводскими.
.
Получилось очень удобно, в пробке тихо охлаждается, захотел народ попугать, врубил «форсаж», если конечно ЭБУ на тот момент пожелает активировать второй канал.
🙂
Ну или по приезду, надо быстро охладить двигатель, нажал кнопку.
.
Теперь, когда запускается кондиционер, то уже включается не один вентилятор, а сразу два в последовательном режиме — происходит равномерный износ вертушек.
.
Есть небольшой МИНУС данной переделки о котором я обязан предупредить.
При активации последовательного режима, вентиляторы становятся зависимы друг от друга.
То есть, при неисправности одного (точнее при обрыве его цепи) обестачивается и другой.
Такое может произойти например как у меня, после глиняной лужи, щётки забились и перестали контачить на одном из вентиляторов, соответственно встал и второй.
Но не беда, включаем кнопку «форсажа» и какой нить из двух оживёт.
.
Индикатор на выключатель пришлось делать самому, так как в природе нет выключателей с контурным рисунком пропеллера и индикатором.
(Не путать с выключателем печки, там рисунок другой и принцип подсветки тоже.)
Для этого пришлось купить донора с индикатором и нужным внутренним «механизмом».
В самой нажималке с пропеллером пришлось просверлить отверстие, изнутри немного раззенковать и вклеить красный пятачёк светофильтра от донора.
Вместо лампы был припаян светодиод с резистором.
Подключение вентиляторов нива
Небольшое описание моих электронных и электрических доработок в машине. Картинок будет мало, а текста много, зато полезного.
Как то давно (года 4 назад) я задумался над установкой ниво вентиляторов на свой авто. С установкой все понятно, а вот подключение к проводке авто вызывало вопросы. Стандартные схемы подключения меня в корне не устраивали – стандартно управляется только один, а второй на кнопке, либо сразу два, но при включении очень сильная нагрузка на проводку и скачек напряжения. Да и тянуть новые провода в салон совсем не хотелось.
Были мысли с подключением через доп. резистор как реализовано на Шниве, но после того как узнал сколько он отдельно стоит сразу передумал. Стал рыть просторы интернета, но там везде использовались ранее описанные 2 варианта. Уже почти смирился со скачками напряжения и толстыми проводами, как чисто случайно наткнулся на запись на драйве по установке сдвоенных вентиляторов на иномарку, вроде вольво (в то время меня еще не было здесь), в которой автор соединил вентиля параллельно и обдувал всю площадь радиатора но с меньшей производительностью, которой ему вполне хватало.
Тут меня осенило! Вот оно гениальное решение! Сделать развязку параллельного и последовательного включения
Полез изучать сайты электриков — искать такую схему — нашел что то подобное, но конечно она мало подходила для моих нужд, но смысл стал ясен.
После нескольких экспериментов с реле нарисовалась примерно такая схема (сейчас уже она доработана, её и выкладываю)
Все что нужно это 3 реле, одно из которых 5-ти контактное, провода и один Диод (можно и без него). Этого добра у меня хватало. Сначала сделал с одним общим предохранителем на 40 А но после полугода работы он сгорел – как обычно очень не вовремя — и больше никто не мог выдержать двух вентелей сразу кроме гвоздя и тот иногда нагревался, поэтому слегка переделал схему на 2 предохранителя по 30А «Каждому вентилю свой предохранитель» кричал в моей голове дедушка Ленин ))) этого вполне хватило для безотказной работы при этом доп. защита появилась – если сгорает один предохранитель, на другом работает ещё хоть один вентилятор.
Медленную скорость подключил к датчику в радиаторе, который поставил от классики на температуру 87-92. Взял эту температуру, потому что она измеряется в радиаторе, в движке в это время может быть другая, причем явнее не меньше, и термостат должен по идее на 85 открываться.
Как я его выбирал это отдельная история… Узнал что их есть 2 вида классика и ПП, которые еще делятся на 2 вида: с подключением без реле и через реле. Скажу сразу что лучше брать тот который через реле (у нас их и так 3 штуки в схеме) у него температура включения точнее.
Диод в схеме нужен для правильного включения полной скорости, даже если не сработал датчик меньшей скорости.
По логике сначала срабатывает датчик меньшей скорости (меньшая температура) потом, если это не помогло, полной скорости (высокая температура). Если в схеме без диода сработает высокая температура, и не будет сигнала о меньшей температуре, то в полную скорость включится только один вентилятор.
Провода в моей схеме использовал на 2.75 кв, а может и больше, все соединения пропаивал потому что нагрузка там огого какая может быть. Все разместилось очень компактно под рамкой телевизора, рядом с фарой, не далеко от АКБ, от которой взял питание. Все соединения сделал к стандартным фишкам, то есть при желании можно и вернуться на стандартный вентилятор (только кому это надо?).
Фухххх… вроде все расписал что знал, ну и краткий отзыв о работе.
Работает сей девайс исправно уже наверно 3 года, по началу был косяк с предохранителем, но это устранил. Дальше работает без замечаний, когда еду в пробке то не всегда понимаю включились вентиляторы или нет включаются не слышно и не заметно, температура в спокойном режиме стабильно держится 90-93 и летом и зимой (такой температуры и добивался). При не спокойном режиме полная скорость очень редко включается – если все исправно – очень быстро остывает и выключается.
Как то начала подниматься температура и вентиля включаться только на полной скорости — оказалось термостат помер и большой круг не открывал – радиатор холодный, а двиг греется поэтому включался через мозг от датчика в термостате.
А самое главное что если один раз все по хорошему подобрать и сделать то не придется ни кнопки тыкать, ни дополнительно что то настраивать все само работает и трудится.
Наверно сей девайс «маст хэв» у каждого у кого установлены двойные вентеля – главный плюс плавное включение, не дающее сильного скачка напряжения. По этой же схеме были подключены вентиля на одном из скаев d-mas
оригинал статьи в моем бортовике
Если кто обнаружит минусы – велком в комменты))
Если у кого есть вопросы спрашивайте
Если кому то статья понравилась – хватайте себе в закладки, незабываем нажимать кнопку нравится.
спасибо всем кто смог осилить столько текста.
всем добра, полного бака бензина и никаких полосатых палок.
Записки электрика часть 1 вентиляторы нива 21214
Небольшая серия описаний моих электронных и электрических доработок в машине. Картинок будет мало, а текста много, зато полезного.
Как то давно (года 4 назад) я задумался над установкой ниво вентиляторов на свой авто. С установкой все понятно, а вот подключение к проводке авто вызывало вопросы. Стандартные схемы подключения меня в корне не устраивали – стандартно управляется только один, а второй на кнопке, либо сразу два, но при включении очень сильная нагрузка на проводку и скачек напряжения. Да и тянуть новые провода в салон совсем не хотелось.
Были мысли с подключением через доп. резистор как реализовано на Шниве, но после того как узнал сколько он отдельно стоит сразу передумал. Стал рыть просторы интернета, но там везде использовались ранее описанные 2 варианта. Уже почти смирился со скачками напряжения и толстыми проводами, как чисто случайно наткнулся на запись на драйве по установке сдвоенных вентиляторов на иномарку, вроде вольво (в то время меня еще не было здесь), в которой автор соединил вентиля параллельно и обдувал всю площадь радиатора но с меньшей производительностью, которой ему вполне хватало.
Тут меня осенило! Вот оно гениальное решение! Сделать развязку параллельного и последовательного включения
Полез изучать сайты электриков — искать такую схему — нашел что то подобное, но конечно она мало подходила для моих нужд, но смысл стал ясен.
После нескольких экспериментов с реле нарисовалась примерно такая схема (сейчас уже она доработана, её и выкладываю)
Все что нужно это 3 реле, одно из которых 5-ти контактное, провода и один Диод (можно и без него). Этого добра у меня хватало. Сначала сделал с одним общим предохранителем на 40 А но после полугода работы он сгорел – как обычно очень не вовремя — и больше никто не мог выдержать двух вентелей сразу кроме гвоздя и тот иногда нагревался, поэтому слегка переделал схему на 2 предохранителя по 30А «Каждому вентилю свой предохранитель» кричал в моей голове дедушка Ленин ))) этого вполне хватило для безотказной работы при этом доп. защита появилась – если сгорает один предохранитель, на другом работает ещё хоть один вентилятор.
Медленную скорость подключил к датчику в радиаторе, который поставил от классики на температуру 87-92. Взял эту температуру, потому что она измеряется в радиаторе, в движке в это время может быть другая, причем явнее не меньше, и термостат должен по идее на 85 открываться.
Как я его выбирал это отдельная история… Узнал что их есть 2 вида классика и ПП, которые еще делятся на 2 вида: с подключением без реле и через реле. Скажу сразу что лучше брать тот который через реле (у нас их и так 3 штуки в схеме) у него температура включения точнее.
Диод в схеме нужен для правильного включения полной скорости, даже если не сработал датчик меньшей скорости. Я прставил тот который нашел, а именно 1N4007, но пойдет практически любой на напряжение 12в и ток до 300 мА.
По логике сначала срабатывает датчик меньшей скорости (меньшая температура) потом, если это не помогло, полной скорости (высокая температура). Если в схеме без диода сработает высокая температура, и не будет сигнала о меньшей температуре, то в полную скорость включится только один вентилятор.
Провода в моей схеме использовал на 2.75 кв, а может и больше, все соединения пропаивал потому что нагрузка там огого какая может быть. Все разместилось очень компактно под рамкой телевизора, рядом с фарой, не далеко от АКБ, от которой взял питание. Все соединения сделал к стандартным фишкам, то есть при желании можно и вернуться на стандартный вентилятор (только кому это надо?).
Фухххх… вроде все расписал что знал, ну и краткий отзыв о работе.
Работает сей девайс исправно уже наверно 3 года, по началу был косяк с предохранителем, но это устранил. Дальше работает без замечаний, когда еду в пробке то не всегда понимаю включились вентиляторы или нет включаются не слышно и не заметно, температура в спокойном режиме стабильно держится 90-93 и летом и зимой (такой температуры и добивался). При не спокойном режиме полная скорость очень редко включается – если все исправно – очень быстро остывает и выключается.
Как то начала подниматься температура и вентиля включаться только на полной скорости — оказалось термостат помер и большой круг не открывал – радиатор холодный, а двиг греется поэтому включался через мозг от датчика в термостате.
А самое главное что если один раз все по хорошему подобрать и сделать то не придется ни кнопки тыкать, ни дополнительно что то настраивать все само работает и трудится.
Наверно сей девайс «маст хэв» у каждого у кого установлены двойные вентеля – главный плюс плавное включение, не дающее сильного скачка напряжения. По этой же схеме были подключены вентиля на одном из скаев d-masss
Если кто обнаружит минусы – велком в комменты))
Если у кого есть вопросы спрашивайте
Если кому то статья понравилась – хватайте себе в закладки, незабываем нажимать кнопку нравится.
чуть позже может добавлю несколько фото.
На этом первая часть электрики заканчивается, спасибо всем кто смог осилить столько текста.
всем добра, полного бака бензина и никаких полосатых палок.
добавил фото как у меня это закреплено видно не очень но там и смотреть особо нечего
слева фара, справа радиатор. железяка до меня была гнутая её специально не гнул. все соединяется колодками частично их видно.
Два электровентилятора 21214
Всем привет, делюсь своими фантазиями которые порой на меня наплывают …
Давно думал о двух вентиляторах с нивы 214 но не как не доходили руки чтоб взять и сделать) С наступлением отпуска всё же собрался с мыслю сделать.
После непосредственно покупки вентиляторов и изучив схему 214 нивы решил пойти другим путём.
Просторы интернета нашли уйму датчиков которые подходят к «жигулям» с характеристиками М22Х1.5
Самый более подходящий я встретил с Audi A100 с двумя положениями включения вентилятора.
Датчик нашёл у нас в городе в крупном магазине запчастей для импортных автомобилей стоимостью 750 рублей

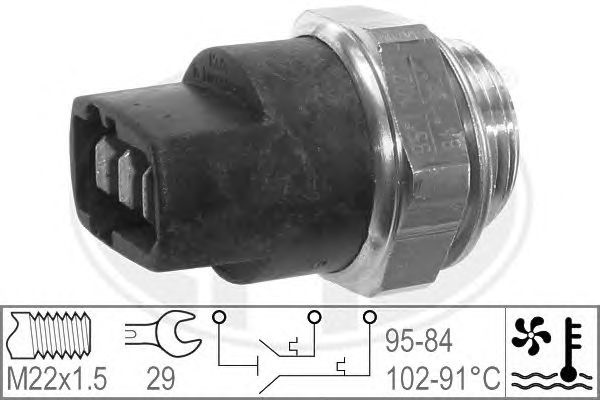

Непосредственно его характеристики

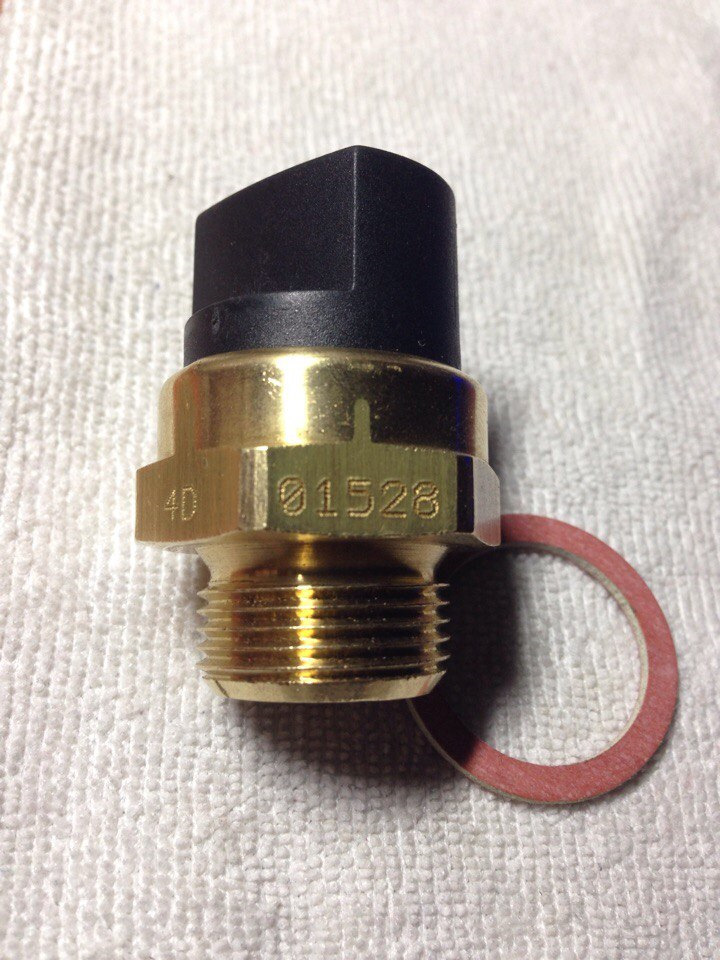

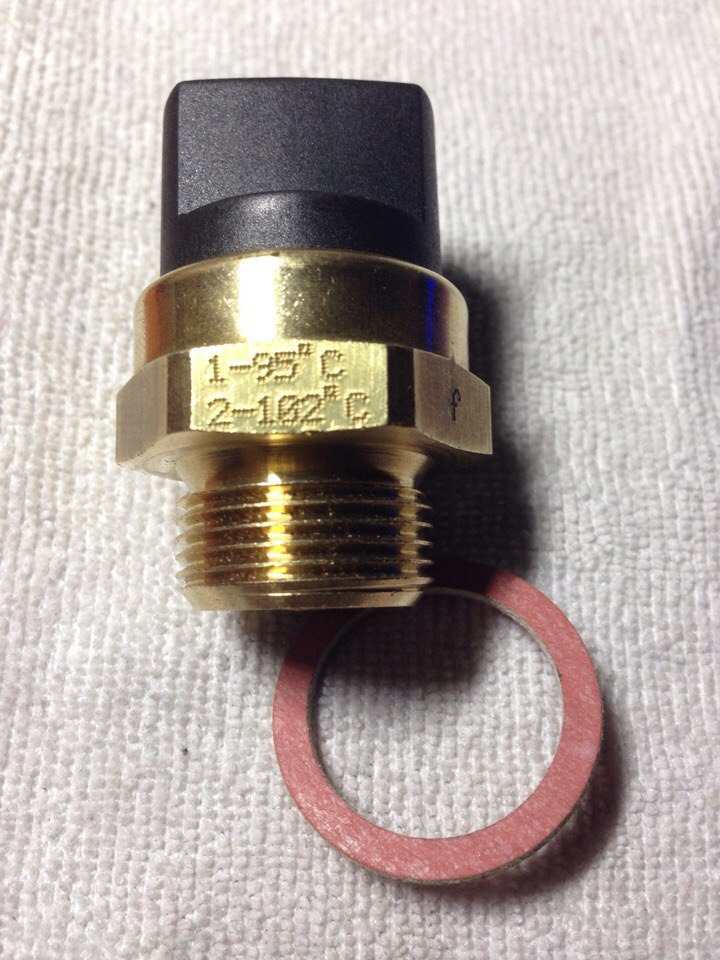

Фотографии со всех сторон)
Далее понадобились 2 реле 4-х концевые
Прошу прощения у автора схемы что я её переделал для удобства чтения для любого пользователя.
Что мне помогло особенно дак эти замеры которые я нашел на Drive2.ru у одного из пользователей.
Замерил, нарисовал маркером, просверлил и обработал мовилем.
Вот такой конечный вариант установки вентиляторов
Вот такая миля антивандальская кнопка с зелёной подсветкой (чтоб гармонировала со всем освещением салона) пошла на включение одного вентилятора принудительно
P.S Пошли не по схеме))
После установки бамперов без решетки радиатора
Вот такой вид получился. Не видно вентиляторов и работает всё без нарекания.
Скоро большой обзор «Урбана» или даже переделки так сказать.
Откроем тайны и покажем что с помощью именно моего опыта людям известно больше информации как можно сделать «урбан» своими руками а не козырять что я сделал а ответить не чего не может по делу и утверждать что краску не подберешь!
Всем добра, живите Ярко!
