в какую сторону крутится двс
Направление вращения вала двигателя
По стандарту SAE вращение вала двигателя должно происходить против часовой стрелки (CCW — counterclockwise), если смотреть на двигатель со стороны маховика (по часовой стрелке, если смотреть на двигатель спереди). Сторона двигателя, на которой установлен маховик, — это та сторона, с которой отбирается механическая мощность для привода автомобиля, или сторона отбора мощности. Сторона распределения (сторона привода агрегатов) — это противоположный торец, обычно называемый передней стороной двигателя, на котором монтируются приводы агрегатов двигателя.
Рис. На этой фотографии четырехцилиндрового рядного двигателя указаны его сторона отбора мощности и сторона распределения. Стандартным направлением вращения вала является вращение по часовой стрелке, если смотреть на двигатель спереди, т.е. с той стороны, на которой находятся ремни приводов агрегатов двигателя (со стороны распределения)
Таким образом, для заднеприводных автомобилей характерно продольное расположение двигателя, когда он обращен стороной отбора мощности назад. Двигатели с поперечным расположением также, как правило, соответствуют по направлению вращения стандарту. У двигателей автомобилей Honda и судовых двигателей направление вращения может не соответствовать стандартному.
В какую сторону вращается двигатель внутреннего сгорания
Принцип работы и устройство ДВС автомобиля
Владельцы легковых авто условно делятся на 2 категории. Первые только эксплуатируют транспортное средство и в случае неисправности обращаются к мастерам автосервиса. Вторые стараются экономить, обслуживая машину самостоятельно по мере сил. Чтобы успешно справляться с возникающими проблемами, таким водителям стоит знать устройство двигателя автомобиля, расположение основных элементов и принцип действия силового агрегата.
Конструкция моторов внутреннего сгорания
«Сердце» любого авто состоит из двух частей – блока цилиндров и головки (ГБЦ). Первый представляет собой литой корпус из чугуна либо алюминия с каналами для смазки и охлаждающей жидкости. По оси блока сделаны отверстия большого диаметра – цилиндры (4 или 6 шт.) со стальными гильзами, внутри которых движутся поршни.
Устройство ДВС нельзя назвать слишком сложным. Если досконально разобраться в расположении и роли основных деталей, многое становится понятно. Блок цилиндров служит базой для крепления следующих элементов:
Примечание. Для простоты здесь рассматривается бензиновый силовой агрегат с рядным расположением цилиндров. О двигателях других типов речь пойдет ниже.
Сверху к блоку прикручена алюминиевая головка цилиндров, уплотнением данного соединения служит специальная прокладка. На нижней плоскости детали выполнены углубления – камеры сгорания – с отверстиями для клапанов и свечей зажигания. Строение ГБЦ двигателя включает такие элементы:
К газораспределительному механизму относятся клапаны, гидрокомпенсаторы и распредвал с цепной (ременной) передачей.
Как работает ДВС?
Принцип работы двигателя автомобиля – циклический, каждый цикл состоит из 4 тактов (отсюда второе название силовых агрегатов – четырехтактные):
Как нетрудно догадаться, рабочим телом в двигателе служит раскаленная смесь газов, выделяющаяся при сжигании топлива. Она передает энергию горения поршням, шатунам и коленчатому валу, проделывая механическую работу. Причем во всех цилиндрах протекают разные циклы: в одном – сжатие, в другом – выхлоп, в третьем – рабочий ход, в четвертом – всасывание.
По сути, движение автомобиля обеспечивает только один цилиндр, в котором происходит цикл рабочего хода. Затем эстафета передается следующему цилиндру – поршни вращают коленчатый вал поочередно. Чтобы понять роль основных деталей мотора, предлагается подробнее разобрать алгоритм работы ДВС:
От коленчатого вала в двигателе автомобиля постоянно вращается шестеренчатый привод масляного насоса, чья главная задача – создавать давление в каналах и бесперебойно смазывать все подшипники скольжения (вкладыши). Циркуляцию жидкости в системе охлаждения обеспечивает помпа, вращаемая ремнем привода ГРМ либо генератора.
Разновидности двигателей
По типу применяемого топлива моторы делятся на бензиновые и дизельные. Принцип и порядок работы силовых агрегатов одинаков, отличаются лишь условия сжигания:
Сдавливание горючей смеси достигается за счет уменьшения объема камеры сгорания – в дизельных моторах она практически отсутствует. Благодаря повышенной степени сжатия силовые агрегаты на солярке развивают больший крутящий момент по сравнению с бензиновыми «собратьями». Отсюда лучшие показатели КПД и расхода топлива на 100 км.
Помимо однорядных конструкций двигателей существуют и двухрядные, где группы цилиндров расположены в виде латинской буквы V – под углом относительно друг друга. V-образный двигатель автомобиля устроен несколько иначе: коленчатый вал вращает не один, а минимум 2 распредвала, установленных в отдельных ГБЦ. Подобные моторы развивают более высокую мощность за счет увеличения количества поршней (минимум 6 шт.) и настроек фаз газораспределения.
В стандартном силовом агрегате на 4 цилиндра ставится 8 клапанов – по два в каждой камере сгорания. Чтобы улучшить наполняемость горючей смесью и выброс отработавших газов, был изобретен 16-клапанный двигатель – по 4 в каждом цилиндре. Соответственно, даже рядный мотор оснащается двумя распределительными валами, отвечающими за работу своей группы клапанов. На V-образный двигатель, имеющий 2 раздельные 16-клапанные головки цилиндров, ставится 4 распредвала.
Реверсивное подключение однофазного асинхронного двигателя своими руками
Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для полноценной работы вам часто нужно будет менять направление вращения ротора, то целесообразно организовать реверсирование с использованием кнопочного поста. Если одностороннего вращения вам будет достаточно, то подойдет самая простая схема без возможности переключения. Но что делать, если после подсоединения по ней вы решили, что направление нужно все же поменять? Однофазный двигатель 220В — как поменять направление вращения?
Однофазный двигатель 220В — постановка задачи
Предположим, что у уже подсоединенного с использованием пускозарядной емкости асинхронного однофазного двигателя изначально вращение вала направлено по часовой стрелке, как на картинке ниже (однофазный двигатель 220В)
Уточним важные моменты:
Ставим перед собой задачу – сделать реверс однофазного двигателя без вскрытия его корпуса так, чтобы ротор начал вращаться в другую сторону (в данном примере против движения стрелки часов). Ее можно решить тремя способами. Рассмотрим их подробнее.
Вариант 1: переподключение рабочей намотки (однофазный двигатель 220В)
Чтобы изменить направление вращения двигателя, можно только поменять местами начало и конец рабочей (постоянной включенной) обмотки, как это показано на рисунке. Можно подумать, что для этого придется вскрывать корпус, доставать намотку и переворачивать ее. Этого делать не нужно, потому что достаточно поработать с контактами снаружи:
Схема подключения однофазного двигателя
В результате получаем схему, где точки С и D меняются между собой местами. Теперь ротор асинхронного двигателя будет вращаться в другую сторону.
Вариант 2: переподключение пусковой намотки (однофазный двигатель 220В)
Второй способ организовать реверс асинхронного мотора 220 Вольт – поменять местами начало и конец пусковой обмотки. Делается это по аналогии с первым вариантом:
После описанных выше действий получаем схему, как на рисунке выше: точки А и В поменялись местами, значит ротор стал обращаться в противоположную сторону.
Вариант 3: смена пусковой обмотки на рабочую, и наоборот
Организовать реверс однофазного мотора 220В теми способами, что описаны выше, можно только при условии, что из корпуса выходят отводки от обеих обмоток со всеми началами и концами: А, В, С и D. Но часто встречаются моторы, в которых производитель намеренно оставил снаружи только 3 контакта. Этим он обезопасил устройство от различных «самоделок». Но все же выход есть.
На рисунке выше изображена схема такого, «проблемного», мотора. У него выходят из корпуса только три провода. Они помечаются коричневым, синим и фиолетовым цветами. Зеленая и красная линии, соответствующие концу В пусковой и началу С рабочей намотки, соединены между собой внутри. Доступ к ним без разборки двигателя мы получить не сможем. Поэтому изменить вращение ротора одним из первых двух вариантов не представляется возможным.
В этом случае поступают так:
Посмотрите на рисунок выше. Теперь, если подключить фазу к отводку D, то ротор вращается в одну сторону. Если же фазный провод перекинуть на ветку A, то можно изменить направление вращения в противоположную сторону. Реверс можно осуществлять, вручную разъединяя и соединяя провода. Облегчить работу поможет использование ключа.
Важно понимать
Важно! Последний вариант реверсивной схемы подключения асинхронного однофазного мотора неправильный. Его можно использовать, только если соблюдаются условия:
Все эти величины влияют на сопротивление. Оно у обмоток должно быть постоянным. Если вдруг длина или толщина проводов отличаются друг от друга, то после того, как вы организуете реверс, окажется, что сопротивление рабочей намотки станет таким же, как было раньше у пусковой, и наоборот. Это может стать и причиной того, что мотор не сможет запуститься.
Внимание! Даже если длина, толщина и материал обмоток совпадают, работа при измененном направлении вращения ротора не должна быть продолжительной. Это чревато перегревом и выходом из строя двигателя. КПД при этом тоже оставляет желать лучшего.
Нулевой износ. Каковы оптимальные обороты мотора?
Двигатели внутреннего сгорания имеют оптимальные режимы работы, на которых достигается пик тяги. Если придерживаться этих штатных условий, то техника будет служить долгие годы без поломок. Однако есть и такие режимы, которые приводят к износу трущихся частей и резкому снижению ресурса силового агрегата. Если выводить мотор за границы оптимальных оборотов, то велика вероятность возникновения поломки. Что же это за режимы и чего необходимо опасаться водителям?
Низкие обороты и износ
В двигателе много трущихся частей, и продолжительность их службы зависит от скорости вращения коленвала. Износ поршневых колец, вкладышей, кулачков газораспределительного механизма и прочих деталей не обходится без влияния нагрузки при различных оборотах и при резких изменениях режима работы мотора. Хуже всего, когда на малых оборотах накладывается высокая нагрузка, совмещенная с резком ростом температуры. Скорость износа трущихся поверхностей в таком режиме максимальна. Страдают также подшипники, стенки цилиндров и поршневые кольца. У двигателистов эта зона оборотов называется буксировочным режимом.
Оптимальный режим
Однако уже к 1500 оборотам насос успевает выйти на проектную мощность, прокачивает смазывающую жидкость, и износ падает почти до нуля. Уже при 1800 об./мин. все узлы трения «всплывают» на масляные пленки, прямой контакт между поверхностями деталей исчезает, и скорость износа устремляется к нулю. Начинается оптимальный режим работы мотора.
Выработка деталей уже настолько мала, что не фиксируется существующими приборами. Идеальный диапазон работы мотора — от 2000 до 4000 оборотов. Именно на него приходится максимум крутящего момента.
Красная зона
С увеличением частоты вращения коленчатого вала износ снова появляется и нарастает по экспоненте. Примерно с 3800 об./мин. при большой нагрузке увеличивается выработка на подшипники коленчатого вала. На поршневых кольцах и стенках цилиндров износ вновь заметен с частоты примерно 4500 об./мин. Выросшая температура масла снижает смазывающие свойства, защитная пленка между парами трения иногда пробивается, и поверхности деталей контактируют друг с другом. Максимальная выработка наблюдается при 5-6 тыс. об./мин., то есть в красной зоне тахометра. Горячее масло не может сопротивляться сильному давлению трущихся частей. Двигатель работает на износ, и его ресурс резко снижается.
Мотористы называют оптимальную скорость движения поршня в 5-7 м/с, она соответствует диапазону в 2000-4000 об./мин. для 1,6-литровых моторов, устанавливаемых на подавляющее большинство массовых машин.
В общем, для продолжения службы мотора лучше не опускать его обороты ниже 2000 и не поднимать выше 4500. Нельзя пытаться разгоняться, если машина вышла на крейсерский режим и ее двигатель крутится на 1500 об./мин. Если нажать на акселератор при активированной высшей передаче, то нагрузка резко возрастет, момент будет загружать детали, однако должного ускорения не последует, так как мотор еще не раскрутился до высоких оборотов. Он просто будет поедать сам себя.
Между тем периодически рекомендуется повышать обороты до 4000, чтобы прожечь нагар в камерах сгорания и хорошенько встряхнуть клапаны, чтобы они под действием вибраций начали вращаться. Иначе при длительных нагрузках в одном положении на торце клапана появляется выемка.
Для «прожарки» мотора необходимо выехать на автомобиле за город и в теплую и сухую погоду проехать около часа по трассе с оборотами коленвала около 4000. Это аналогично поездке на четвертой передаче механической коробки со скоростью 110 км/ч.
в какую сторону вращается двигатель внутреннего сгорания:
Игра (Удмуртия)
Игра — посёлок в Удмуртии, административный центр Игринского района. Население — 20 624 чел. 2012 — крупнейший сельский населённый пункт республики.
Теннис на летних Азиатских играх 2010 — мужской одиночный турнир
Чемпионом турнира стал индиец Сомдев Девварман. переигравший в финале главного фаворита турнира — представителя Узбекистана Дениса Истомина. Для уроженца Асс.
Счастливы вместе (телесериал, 2018)
«Счастливы вместе» — американский комедийный телесериал, премьера которого состоялась 1 октября 2018 года на телеканале CBS. 10 мая 2019 года канал CBS закры.
Восход луны над морем (картина Фридриха, 1822)
«Восход луны над морем», или «Лунный свет над спокойным морем» — картина в стиле романтизма немецкого художника Каспара Давида Фридриха, написана в 1822 году.
Как вращается мир
Денормализация
Денормализация — намеренное приведение структуры базы данных в состояние, не соответствующее критериям нормализации, обычно проводимое с целью ускорения опер.
Сражение под Шкудами
Сражение под Шкудами — сражение между литовско-русской армией под командованием М. Вишневецкого и полковника русских драгун Г. К. Флуга и литовской армией Са.
По ту сторону надежды
«По ту сторону надежды» — комедийный фильм-драма финского кинорежиссёра Аки Каурисмяки. Фильм получил награды нескольких международных конкурсов. По заявлени.
Какуле
Какуле — муниципалитет в Бразилии, входит в штат Баия. Составная часть мезорегиона Юго-центральная часть штата Баия. Входит в экономико-статистический микрор.
Бензиновый двигатель внутреннего сгорания
Бензиновые двигатели — класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая топливовоздушная смесь поджигается электрической искр.
Какуда
Какуда — город в Японии, находящийся в префектуре Мияги. Площадь города составляет 147.58 км², население — 30 916 человек, плотность населения — 209.49 чел./.
М-107 (двигатель)
М-107 — советский авиационный поршневой двигатель конструкции В. Я. Климова. Являлся дальнейшим развитием двигателя М-105 с форсированием по оборотам. Разраб.
Помогите определить направление вращения вала двигателя.
Здравствуйте!
При всем моем уважении к СовМашПрому, на своем тракторишке вынужден заменить УД-2 на китайское чудо. Но, для нормальной работы трактора необходим двигатель с обратным вращением вала.(по часовой стрелке если смотреть со сотороны вала). Изначально трактор был сконструирован под советские УД-2 или ЗИД-5 и им подобным с редуктором. (Применялись на «доилках-веялках» и мотоблоке «Урал»)
Двигатель рекомендован для замены двигателя на мотоблоке «Урал». Для «Урала» может и сгодится, но для тракторишки слабоват и выходной вал в 15мм не внушает доверия.

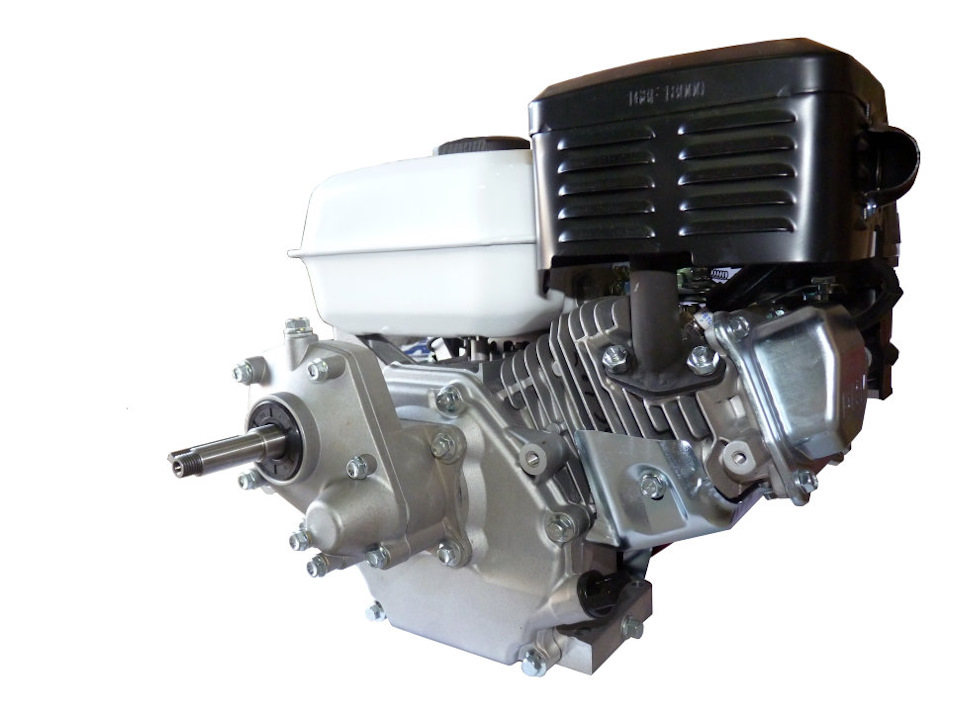

Посему на просторах интернете нашел вот с таким редуктором:
