в какую сторону крутится маховик ваз 2109

В какую сторону крутится маховик ваз 2109

ни когда не знал куда он крутится на классике крутил куда удобней
на 16v такое возможно?
отдельно коленвал? отдельно распред валы?

хочу помпу посмотреть если снять ремень, шестерни то все будет жить своей жизнью как фиксировать не представляю вот и спрашиваю.

это в какую?
у меня не мех образование чтоб понять набегает ремень с верху или снизу.
надо однозначный ответ по или против часовой.

а все от того что разобрал, а до этого не посмотрел
стрелка о направлении вращения есть только на стартере, но куда она смотрит не помню.

Спасибо.
Все верно, так и сделал, замучился болт шкива откручивать (сброшу фото это нечно, чуть не посерел)
помпа, ролики долой, и ремень до кучи

Информация по иконкам и возможностям

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы можете вкладывать файлы
Вы можете скачивать файлы

Источник

Маховику грустно и слезливо. Призываю мотористов за советом!

Мальчишки и девчёнки, вш-вш-вш-вш, а так же их родители, вш-вшв-вш… А фиг с ним, надоело. Перейдём к делу.

Итак, форсмажорная запись, имеющая к предыдущим записям отношение такое, как Валуев к политике.

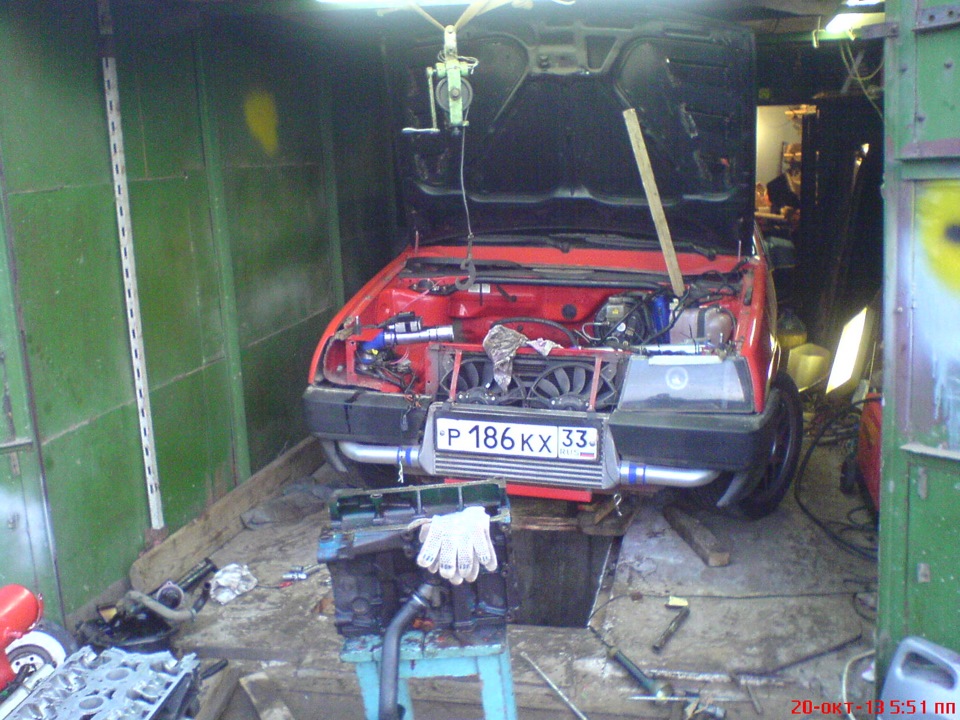

Раскрою карты, уже через неделю-максимум две, пойдёт сборка мотора на новом конфиге(часть его светанулась в прошлой записи), НО! Дабы это событие состоялось, должен произойти ряд событий.

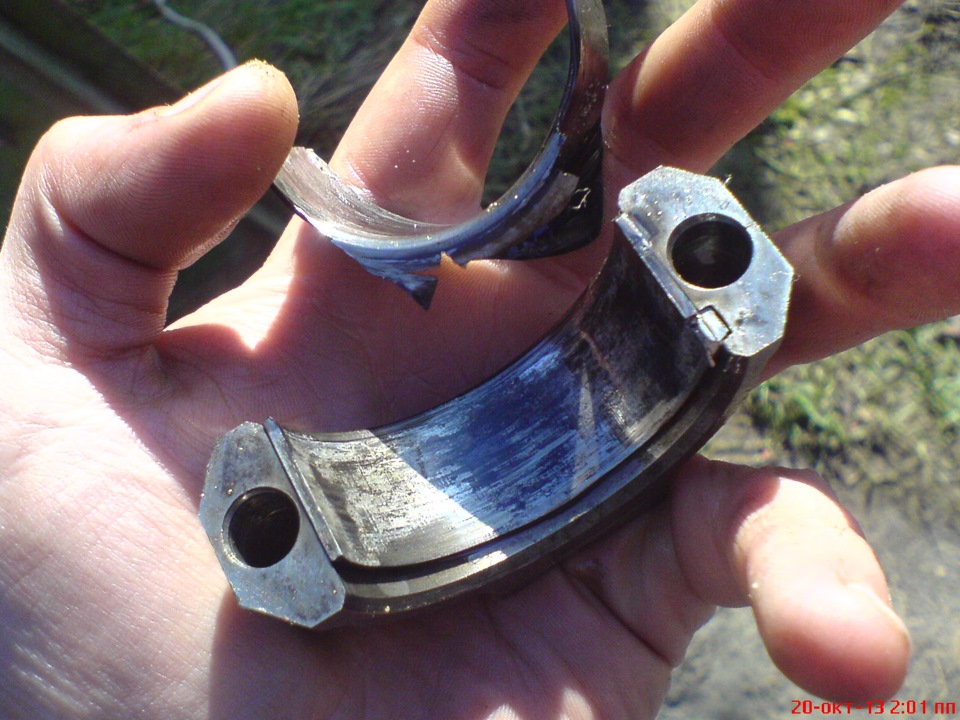

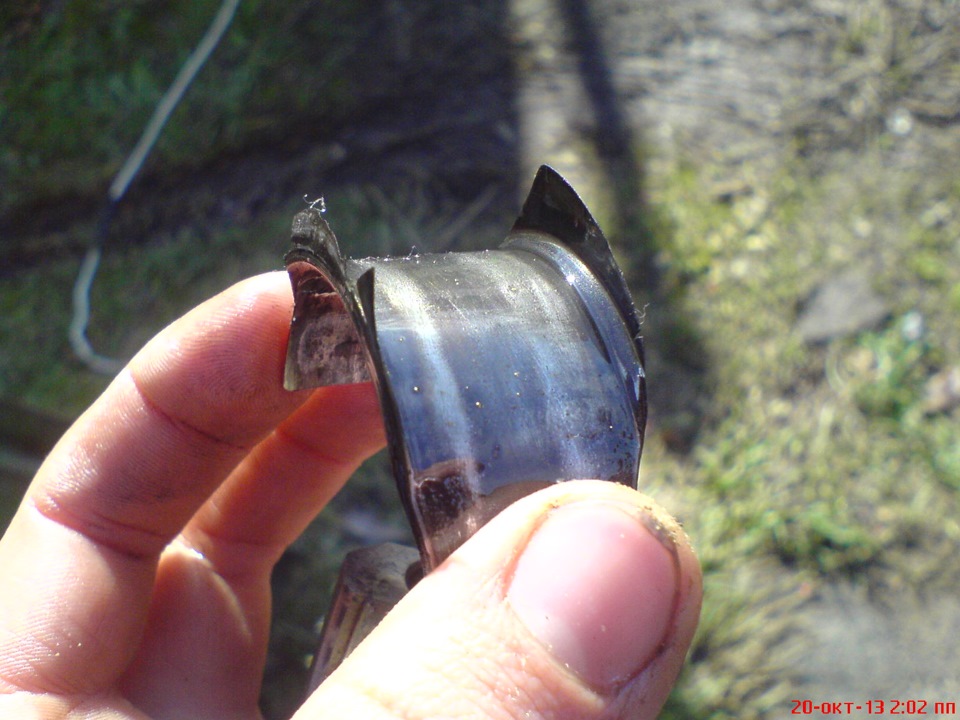

Во-первых, т.к. в прошлом сезоне во время могучего прыжка «придурков из хаззарда», Девятка пережевала вкладыш КВ, срезало шпонку на КВ, а затем и сам шкив срезало(когда разбирал мотор, по радио как раз играл трек «BINGO-BONGO», что как-бэ намекало).

Ах да, ещё одной приятной мелочью стал факт того, что ещё и КВ погнуло. О чем мне радостно сообщили в зеркальном цехе, когда приехал с этим КВ на проточку.

При выходе из сего злачного заведения не удержался и включил сутенёрскую походку номер 4 «кто твой папочка», ибо заслужил.

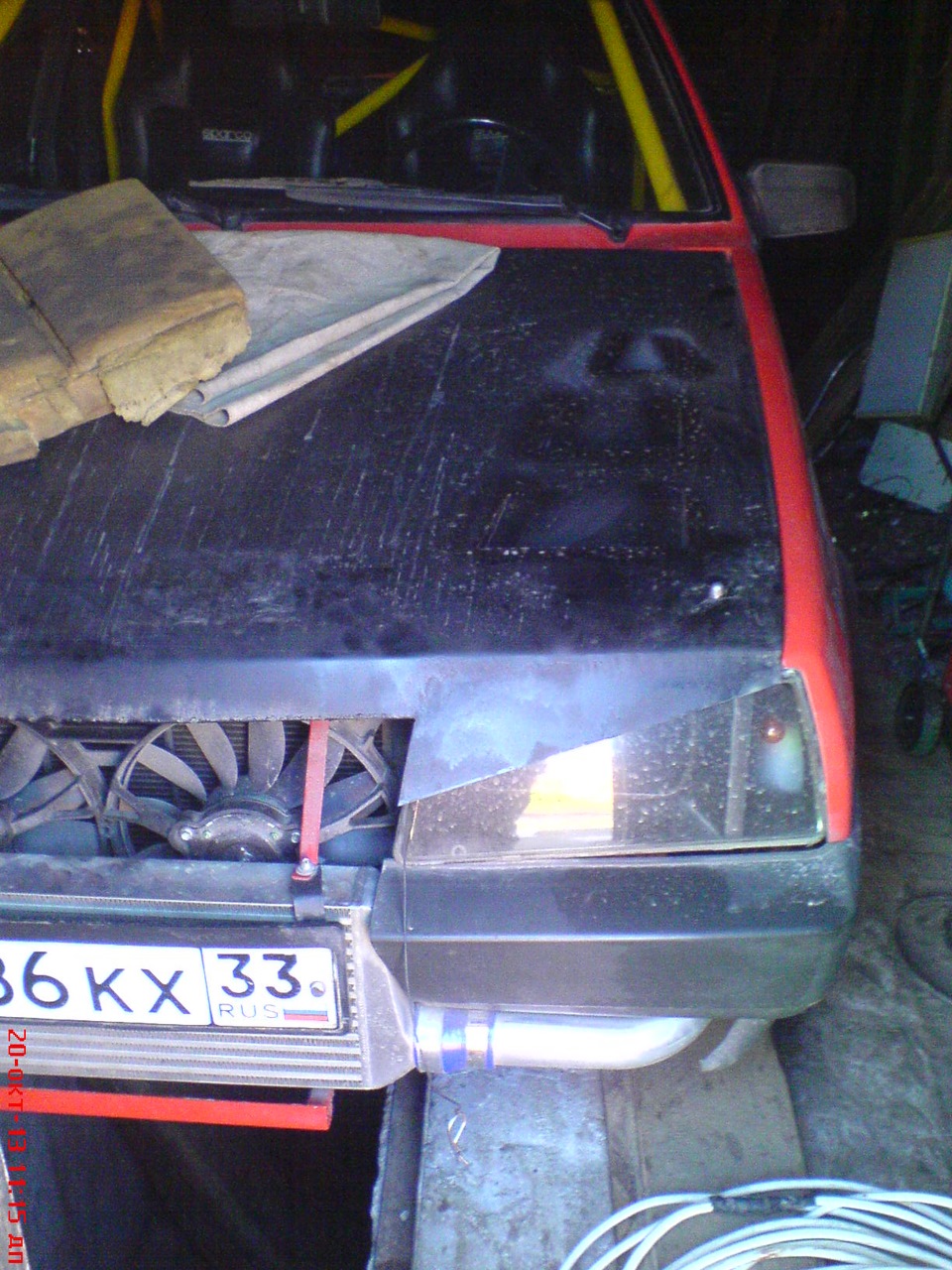

По приезду в гараж понял, что на сезон 2013 с меня «Девятки» хватит и пора бы уже заниматься другими делами. А чтобы неповадно было – стой грязной и. И. И перчатки ещё на крыше оставлю… Ггрязные. О!

КАРОЧИ. Наказана.

Но вот стукнул Март и благодаря агентурной сети из 2 млекопетающих: Леши( DeadAlone ) и Давида( gustavgun ), было по закупочной цене приобретено новое 75,6 колено. Первый раз, правда, привезли мне КВ с ржавыми шейками. Распаковал, поковырял ноготком для самоудовлетворения и с критическими суждениями о матушке поставщиков поехал на обмен.

Продавец тоже не удержался, применил уникальный деффектовочный метод «поковырять ноготком», после чего согласился на замену со словами… «Ну, Ваз же».

И впрямь. Как же я сам не догадался. Нет, догадки, конечно, были, но вот вывести такую логическую цепочку! Дедуктивный метод оценки качества товара и аргументации дефектов позавидует салон Порше.

Ладно, хватит ёрничать. Шучу, конечно. Спасибо продавцам за отсутствие геморроя с обменом и привет мамке упаковщика номер 17, который пожалел смазки на шейки того КВ(подозреваю, куда она ушла на самом деле).

Итак, КВ есть. Шкив, для сворачивания которого надо продать душу Дьяволу минимум 7 раз тоже на руках(попозже расскажу о нём подробней).

Дело за маховиком.

Собственно, чего я задумал то? Хочется сделать всё как у людей и отбаллансировать Колено в сборе с маховиком, шкивами, корзиной и т.п.

Но! Всё упирается в маховик, который после моего турне в фискальные массы(запись в БЖ: Дермовая суббота и конец сцепления) в конце 2012 года немного подустал(хотя, на 0.9 бар в 2013 году сцепа не буксовала ни йоты).
Но раз делать, так делать по хорошему!

Сегодня возил маховик в зеркальный цех, где мастер цокнул языком и сказал, что маховику мохнатка, мол вот эти следы на чугуне — это боль и унижение в Удмуртии и всё такое. КАРОЧИ. Точить бесполезно, повесь на шею и рэп читай.

Граждане мотористы со стажем, интересно ваше мнение. Так ли всё серьезно? Т.к. батя проработавший 100500лет на заводе и зная токарку от и до, сказал, что фигня. Выработки нет(не, на самом деле нет — по мурзилке сверяли) и что точнём, фигня делов.

Источник

Направление вращения вала двигателя

По стандарту SAE вращение вала двигателя должно происходить против часовой стрелки (CCW — counterclockwise), если смотреть на двигатель со стороны маховика (по часовой стрелке, если смотреть на двигатель спереди). Сторона двигателя, на которой установлен маховик, — это та сторона, с которой отбирается механическая мощность для привода автомобиля, или сторона отбора мощности. Сторона распределения (сторона привода агрегатов) — это противоположный торец, обычно называемый передней стороной двигателя, на котором монтируются приводы агрегатов двигателя.

Рис. На этой фотографии четырехцилиндрового рядного двигателя указаны его сторона отбора мощности и сторона распределения. Стандартным направлением вращения вала является вращение по часовой стрелке, если смотреть на двигатель спереди, т.е. с той стороны, на которой находятся ремни приводов агрегатов двигателя (со стороны распределения)

Таким образом, для заднеприводных автомобилей характерно продольное расположение двигателя, когда он обращен стороной отбора мощности назад. Двигатели с поперечным расположением также, как правило, соответствуют по направлению вращения стандарту. У двигателей автомобилей Honda и судовых двигателей направление вращения может не соответствовать стандартному.

Источник

В какую сторону вращается двигатель ваз

По стандарту SAE вращение вала двигателя должно происходить против часовой стрелки (CCW — counterclockwise), если смотреть на двигатель со стороны маховика (по часовой стрелке, если смотреть на двигатель спереди). Сторона двигателя, на которой установлен маховик, — это та сторона, с которой отбирается механическая мощность для привода автомобиля, или сторона отбора мощности. Сторона распределения (сторона привода агрегатов) — это противоположный торец, обычно называемый передней стороной двигателя, на котором монтируются приводы агрегатов двигателя.

Рис. На этой фотографии четырехцилиндрового рядного двигателя указаны его сторона отбора мощности и сторона распределения. Стандартным направлением вращения вала является вращение по часовой стрелке, если смотреть на двигатель спереди, т.е. с той стороны, на которой находятся ремни приводов агрегатов двигателя (со стороны распределения)

Таким образом, для заднеприводных автомобилей характерно продольное расположение двигателя, когда он обращен стороной отбора мощности назад. Двигатели с поперечным расположением также, как правило, соответствуют по направлению вращения стандарту. У двигателей автомобилей Honda и судовых двигателей направление вращения может не соответствовать стандартному.

Подписка на рассылку

Чтобы механизмы на производстве или в быту, будь-то дерево или металлообрабатывающие станки, консольный насос, конвейерная лента, кран-балка, заточной станок, электрическая газонокосилка, кормоизмельчитель или другое устройство работали без поломок, необходимо, в первую очередь, чтобы вал электродвигателя вращался в правильную сторону.

Во избежание ошибок и не допуска вращения вала механизма в противоположную сторону согласно пункту 2.5.3 «Правил технической эксплуатации электроустановок потребителей» на корпусе самого механизма и приводном двигателе должны быть нанесены стрелки направления вращения электродвигателя.

Направление вращения вала электродвигателя

Определение направления вращения электродвигателя выполняется со стороны единственного конца вала. В том случае если двигатель имеет два конца вала, то вращение определяют со стороны вала, который имеет больший диаметр. Согласно ГОСТ 26772-85 правому направлению соответствует движение вала по часовой стрелке. У наиболее распространенных трехфазных двигателей с короткозамкнутым ротором вращение вала в правую сторону будет осуществляться, если последовательность фаз, по которым подается напряжение на концы обмоток статора, будет соответствовать алфавитной последовательности их маркировки – U1, V1, W1.

Правостороннее вращение

Для однофазных двигателей с короткозамкнутым ротором вращение вала по часовой стрелке будет выполняться при условии, когда фаза будет подаваться на конец рабочей обмотки.

Изменение направления вращения вала в трехфазных электродвигателях

Эксплуатация некоторых механизмов требует левостороннего вращения вала. Зная, как изменить направление вращения электродвигателя, это можно сделать без какой-либо доработки или переделки самого приводного двигателя. Для смены направления движения нужно:

Левостороннее вращение

Если эксплуатация двигателя требует постоянного переключения двигателя с правостороннего вращения на левостороннее, его подключение осуществляют по специальной схеме,

Реверс однофазного электродвигателя

Запустить вращение однофазного асинхронного электродвигателя можно переподключив фазу на начало рабочей обмотки.

Зная, как поменять направление вращения электродвигателя, можно подключить однофазный электродвигатель с возможностью переключения правостороннего вращения на левостороннее с помощью трехконтактного переключателя.

По стандарту SAE вращение вала двигателя должно происходить против часовой стрелки (CCW — counterclockwise), если смотреть на двигатель со стороны маховика (по часовой стрелке, если смотреть на двигатель спереди). Сторона двигателя, на которой установлен маховик, — это та сторона, с которой отбирается механическая мощность для привода автомобиля, или сторона отбора мощности. Сторона распределения (сторона привода агрегатов) — это противоположный торец, обычно называемый передней стороной двигателя, на котором монтируются приводы агрегатов двигателя.

Рис. На этой фотографии четырехцилиндрового рядного двигателя указаны его сторона отбора мощности и сторона распределения. Стандартным направлением вращения вала является вращение по часовой стрелке, если смотреть на двигатель спереди, т.е. с той стороны, на которой находятся ремни приводов агрегатов двигателя (со стороны распределения)

Таким образом, для заднеприводных автомобилей характерно продольное расположение двигателя, когда он обращен стороной отбора мощности назад. Двигатели с поперечным расположением также, как правило, соответствуют по направлению вращения стандарту. У двигателей автомобилей Honda и судовых двигателей направление вращения может не соответствовать стандартному.

Прогрел двигатель слил масло. Он простоял сутки(дела были), потом залил смывку и хотел завести, а стартер не крутит. Даже ключом не могу провернуть коленвал. В чем может быть дело? Подскажите, кто знает!

Интересное кино, но одна только мысль приходит в голову-кто то завёл ваше авто во время пока вы по делам, и мотор заклинило работая без масла.

Или вариант от «pavlodubina5». Или на передаче стоит машина и под колёсами упоры.
В обратную сторону пытались крутить коленвал? Если не крутится — это одни причины, а если крутится то — другие.

Похоже получился какой-то форс-мажор в вашем двигателе и теперь он не желает проворачиваться. Значит придётся делать разборку и выяснять причину.

На морозе конечно такие работы лучше не делать. Надо отбуксировать автомобиль в тёплый гараж и там можно будет докопаться до причины заклинивания двигателя. Хорошо если в гараже имеется смотровая яма, тогда легче будет проводить ремонт мотора.

Снизу подставляете ёмкость и открутив сливную пробку, спускаете масло из двигателя. Пока оно там сливается, вы открыв капот начинаете вскрывать двигатель.

Если карбюраторный, то снимаете крышку воздушного фильтра, убираете сам фильтр, откручиваете 4 гайки крепления корпуса фильтра и убираете этот корпус. При откручивании гаек аккуратнее снимайте их чтобы не упали в карбюратор, а то они могут пролететь насквозь во впускной коллектор и оттуда их засосёт потом в камеру сгорания, что может привести к нехорошим последствиям (как минимум может пробить поршень, как максимум снова заклинит мотор). Можно перед откручиванием гаек сначала закрыть карбюратор чистой ветошью. Там к корпусу фильтра ещё прикреплён шланг сапуна, его тоже отсоедините иначе всё это будет мешать при снятии клапанной крышки. И тросик газа тоже придётся отсоединить от карбюратора и убрать его в сторону. Ещё там остаётся шланг вакуумного усилителя тормозов, тоже проходит над крышкой клапанов, но тут зависит от его длины, может и не помешает при снятии крышки, если коротковат и слишком прижат, тогда придётся и его снять.

Если же мотор инжекторный, тогда немного другие подготовительные работы сверху в моторном отсеке. Надо ослабить хомуты воздуховода на воздушном фильтре и на дроссельном узле, убрать его. Убрать шланг сапуна, шланг ВУТа и отсоединить трос «газа».

Дальше одинаковая работа для обеих вариантов двигателя. Трубочкой на 10 или воротком с головкой на 10, откручивайте гайки по периметру крышки клапанов. Старайтесь и эти гайки не растерять вместе с фасонными шайбами которые под этими гайками

Открыв крышку клапанов осмотрите цепь и можно фонарём посветить вдоль цепи вниз, не порвана ли она и не провисает ли из-за поломки натяжителя.

Если вы видите что цепь цела и натянута, тогда вывернув свечи зажигания, попробуйте ещё раз провернуть колен/вал за гайку шкива вперёд. Если вперёд, по часовой стрелке сопротивляется, тогда можно попробовать крутить против часовой стрелки.

Если прокрута не получается, тогда следующий этап — придётся снимать цепь. Отвёрткой или зубилом отгибайте шайбу фиксирующую болт крепления звезды распредвала. На 17 накидным ключом или головкой на 17, ослабляйте болт. Потом надо ослабить или убрать натяжитель башмака цепи (зависит от конструкции натяжителя, если классический механический стоит, то его лучше убрать открутив два болтика).
Цепь ослабла, открутить болт звезды распредвала

Теперь вам желателен помощник, так как один будет держать звезду с цепью, а другой должен прокручивать колен/вал. В какую-нибудь сторону он должен крутиться. Если этого не происходит, тогда очень большое подозрение на проворот шатунного или коренного вкладыша.

Звезду с цепью привязывайте сверху пусть пока она повисит или собственно говоря можно её прицепить на место пока и закрепить болтом и даже натяжитель водрузить на место, чтобы эти комплектующие не растерялись..

Спускайтесь вниз в смотровую яму. Закручиваете спускной болт на поддоне, тазик с отработкой в сторону. Убирайте защиту двигателя если таковая имеется.
Дальше надо приподнять двигатель иначе поддон не снимется. Для этого есть два способа. Вначале надо слева и справа открутить по две гайки на подушках крепления двигателя. Потом поднять двигатель, либо сверху привязав его к брусу и приподнять тельфером или полиспасом, или накачанные друзья будут за этот брус поднимать. Мне нравится другой способ более доступный даже для одного человека. Надо только иметь гидравлический домкрат. Через доску домкратом приподнимать мотор в районе коробки передач и сцепления, в общем подставлять там где не замнётся.
Откручиваете болты крепления картера, их 19 штук. Вытаскивая болты, не растеряйте шайбы.

Открутив все болты, снимайте поддон, расшевелите его, он наверняка прилипший. После того как он отпрыгнет от блока цилиндров, вот теперь можно помаленьку поднимать двигатель. Немного домкратом приподнял, пробуем вытащить поддон, если не выходит, можно ещё мотор приподнять.

Когда поддон снимется, увидите коленвал с шатунами. руками пошевелите каждый шатун. Когда всё в порядке, он малость шевелится в продольном положении оси. Если проворот вкладыша на каком-то из них, то шевелится он не будет — заклинен.

Если окажется что все шатунные свободны, значит провернуло коренной. Ну тут если глазами не увидите, то придётся по очереди откручивать пять штук бугелей и осматривать. Когда найдёте виновника, тогда надо осматривать шейку колена на предмет — нет ли задиров и делать замер износа диаметра шейки. Если повезёт, то может обойдётесь только заменой вкладышей (мне встречался такой вариант, когда вкладыш коренной провернуло, но шейка колен/вала не пострадала).

Ну вот собственно и всё. Остальное, как говориться сборка — в обратном порядке.

На двигателях старых моделей Жигулей (классика) нет гидрокомпенсаторов, поэтому регулировка клапанов ВАЗ 2106 производится вручную. Такая работа не считается сложной, и многие автолюбители приспособились выполнять ее самостоятельно, изучив алгоритм разборки части силового агрегата и порядок регулировки клапанов ВАЗ 2106.

Зачем и когда нужно делать настройку

За подачу топлива в цилиндры и выпуск из них отработанных газов непосредственно отвечают 3 элемента газораспределительного механизма (ГРМ):

Клапана на ВАЗ 2106 открываются за счет нажатия кулачков распредвала на соответствующие рычаги. При рабочей температуре двигателя 90° рокер плотно прижат пружиной к рабочей части вала и при повороте кулачка полностью открывает впуск или выпуск. После остывания металл сжимается, отчего между рабочими поверхностями рычага и распредвала появляется просвет. Когда мотор «шестерки» отрегулирован правильно, этот тепловой зазор должен составлять 0.15 мм.

Учитывая, что ГРМ всех классических моделей идентичны, регулировка клапанов ВАЗ 21 (01-07) осуществляется в одинаковом порядке и под одну величину зазора. Настройка нужна в следующих случаях:

Когда зазоры слишком большие, хода рычагов не хватает для полного открытия каналов и топлива в цилиндры поступает меньше положенного. При отсутствии зазоров клапанов (они «зажаты») каналы открыты постоянно вне зависимости от положения распредвала, в цилиндрах падает давление (компрессия) и мотор значительно теряет в мощности.

Подготовка и предварительная разборка

Для регулировки ГРМ карбюраторная классика предварительно разбирается с помощью следующих инструментов:

Чтобы настроить клапанный механизм ВАЗ 2106 своими руками, потребуется 2 рожковых ключа размером 13 и 17 мм, а также специальный ключ для вращения храповика коленвала. Величина зазора измеряется широким щупом толщиной 0.15 мм. Как правило, на пластиковой рукоятке щупа изображена таблица, показывающая, в каком порядке регулировать клапана. Таблица имеет следующий вид:

Не рекомендуется при работе пользоваться стандартными узкими щупами, поскольку шейки распределительного вала и рабочие части рокеров довольно широкие и зазор нужно измерять по всей ширине.

Цель предварительной разборки — снять клапанную крышку силового агрегата, для чего надо произвести следующие действия:

По окончании разборки головкой откручивается 10 гаек крепления клапанной крышки, после чего она аккуратно снимается со шпилек за масляную горловину и передний край. Пучки проводов, мешающие снятию, отодвигаются в сторону, отсоединять их не нужно.

Выполнение настройки

Проверка и регулировка клапанов производится со стороны свечей зажигания.

Для точности определения ВМТ поршней и более легкого вращения коленвала свечи лучше вывернуть.

Нумерация цилиндров и клапанов идет спереди, от радиатора охлаждения. Не забудьте установить рычаг коробки передач в нейтральное положение.

Чтобы правильно отрегулировать механизм, необходимо ключом для храповика совместить метку на шкиве коленчатого вала с отметкой I на корпусе мотора. Убедитесь, что поршень в 4 цилиндре находится в самом верху (ВМТ), опустив в свечной колодец отвертку. Если она провалилась, то в положении ВМТ находится поршень 1 цилиндра, а не 4-го, и нужно сделать полный оборот коленчатого вала. Дальше действуйте по следующему алгоритму:

При дальнейшей работе повторяется та же схема, а порядок регулировки показан в таблице. Каждый раз нужно поворачивать коленвал на 180° по часовой стрелке и производить настройку соответствующих номеров клапанов. Точность поворота поможет определить круглая метка на шестерне распределительного вала.

Сборка осуществляется в обратном порядке. Но прежде проверьте состояние цепи, накладки успокоителя и башмака натяжителя. При необходимости подтяните цепь. Также не помешает проверить прокладку клапанной крышки: она должна оставаться эластичной и не пропускать масло. После сборки запустите двигатель и оцените его работу на слух. Для верности стоит измерить давление в цилиндрах.

Источник

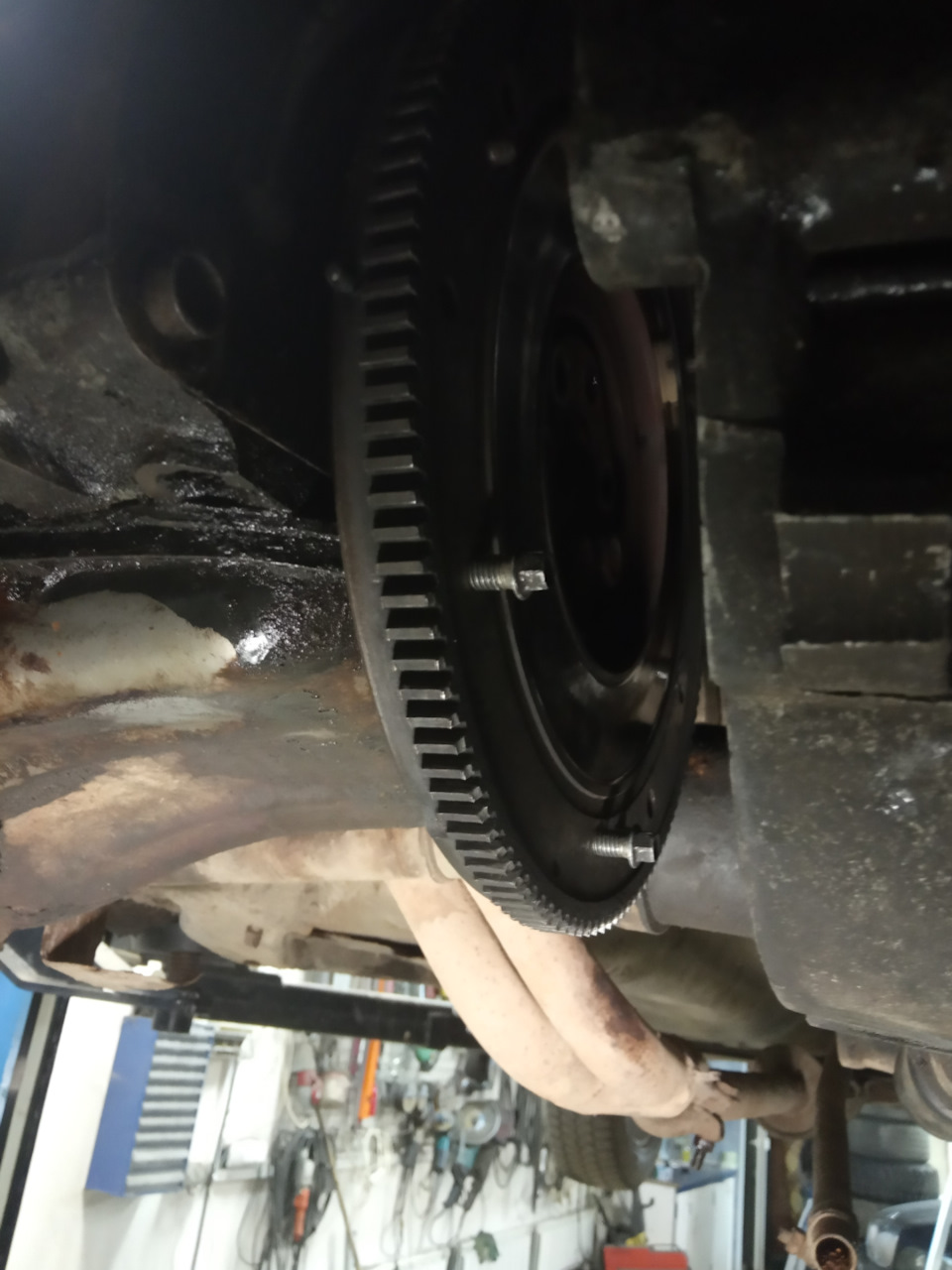

Замена маховика без снятия кпп и колёс

Договорился с соседом заехать к нему на подъемник, чтобы не мучатся на земле на улице.
Сначала выкручиваю два верхних болта КПП и вставляю место них два длинных болта от заднего амортизатора нива длинной 150мм.
Снимаю защиту, откручиваю ступичные гайки, и болты шаровых, 15 колёса позволяют это сделать не снимая их.
Откручиваю краб, чтобы было чуть больше манёвра для КПП.
Снимаю обе опоры коробки и тягу ручки переключения передач.
Снимаю нижний грязезащитный щиток, пердний болт и гайку со шпильки КПП.
Отодвигаю коробку на верхних болтах.

Дальше удерживая ключом на 19 шкив коленвала, головкой на 10 откручиваю корзину сцепления.

Снимаю выжимной и понимаю было плохой идеей смазывать его литолом ( или солидолом, то что было под рукой). Его начало выдавливать понемногу. Промыл перенабил синей смазкой.
Дальше вкручиваю обратно два болта от корзины вставляю между ними монтажку и головкой на 17 с длинным воротком ослабляю и выкручиваю все болты маховика.

Собираю маховик со сцеплением и корзиной без болтов, а там зазора почти нет.

А здесь зазор около двух мм, щупов не было чтобы померить.

Не много фото того что снял и буду ставить.
