Настройка антенны для цифрового телевидения: как точно направить на телевышку и поймать каналы
Цифровое телевидение полностью заменило аналоговое в России, однако, вопросы настройки, выбора оборудования, улучшения качества передаваемого сигнала, а также выбора правильного направления антенны и снижения уровня шумов не теряют актуальности.
Самостоятельная настройка антенны на цифровой сигнал
Настроить приём цифрового сигнала не составит труда самостоятельно, необязательно пользоваться услугами специалистов. Благодаря простым инструкциям наладить работу между вещающей вышкой и антенной, и получить на экране ТВ качественную картинку в «цифре» возможно самостоятельно.
Куда направить антенну: определяем местонахождение телевышки
Чтобы поймать качественные телеволны, антенну ориентируйте на телецентр, передающий цифровой сигнал в формате DVB-T2.
Если ретранслятор располагается в зоне видимости, соблюдать точность направления не обязательно, если настройка проводится вдали от телецентра, требуется повышенная точность.
В небольших населенных пунктах с одной вещающей башней, расположение которой известно, сориентировать приёмник не составит труда. В крупных городах или отдаленных поселениях, где нахождение ближайшей вещающей вышки находится под вопросом:
Необходимое оборудование
Для просмотра ТВ-каналов в цифровом формате потребуется следующее оборудование:
Причины, по которым нет сигнала, связанные с направлением и настройкой антенны
Бывает, что антенна подключена к телеприёмнику, а сигнала нет. Разберёмся в распространенных причинах:
Как настроить антенну, чтобы усилить сигнал и избежать помех?
Качество изображения при неуверенном приеме цифрового сигнала ухудшается, и иногда в работе цифрового телевидения встречаются встречаются помехи, хоть и реже, чем при приеме аналогового сигнала.
Чтобы этого избежать и получать четкую картинку, нужно:
Установка и настройка антенны Т2 своими руками:
Куда направить антенну для приема цифрового ТВ
Наш эксперт Станислав Боуш
В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10.
1. Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте цифровой приставки (приемника) находим кнопку Инфо (INFO). Нажимаем кнопку один раз, второй раз, третий раз.
КНОПКА ИНФО НА ПУЛЬТЕ ПРИСТАВКИ ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА
На экране телевизора должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд. Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению.
Вот такая печалька. И будет лучше, если Вы настроете Телевизор заранее. Там где с приемом цифрового ТВ все хорошо.
ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА
3. Настройка антенны.
Например, из Петергофа можно направить антенну в направлении трех передатчиков (см. рис). Возможно, какое-то направление перекрывает препятствие, в другом слабый сигнал. Поднимите антенну повыше и крутите ее! А информация об уровне сигнала поможет принять правильное решение!
Нажав левой кнопкой мышки на точку на карте, в которой надо установить антенну или подключить цифровое телевидение с приемом двадцати бесплатных каналов, увидим примерно следующую картинку:
В появившейся таблице мы видим точное расстояние до ретрансляторов, частоты вещания. В рассматриваемом случае любопытно, что при приеме из Соснового Бора можно использовать очень узкополосную, а следовательно, чрезвычайно эффективную антенну, поскольку частоты вещания 546 и 562 МГц расположены близко. Но эта информация полезна, скорее, радиолюбителям при изготовлении антенн своими руками.
Вот и все на сегодня. С Вами был эксперт Станислав Боуш.
Куда направлять антенну для приема цифрового телевидения в Московской области
Наш эксперт Станислав Боуш:
В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10.
1. Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте цифровой приставки (приемника) находим кнопку Инфо (INFO). Нажимаем кнопку один раз, второй раз, третий раз.
КНОПКА ИНФО НА ПУЛЬТЕ ПРИСТАВКИ ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА
На экране телевизора должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд. Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению.
Вот такая печалька. И будет лучше, если Вы настроете Телевизор заранее. Там где с приемом цифрового ТВ все хорошо.
ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫ И КАЧЕСТВЕ ВАЖНА
3. Настройка антенны.

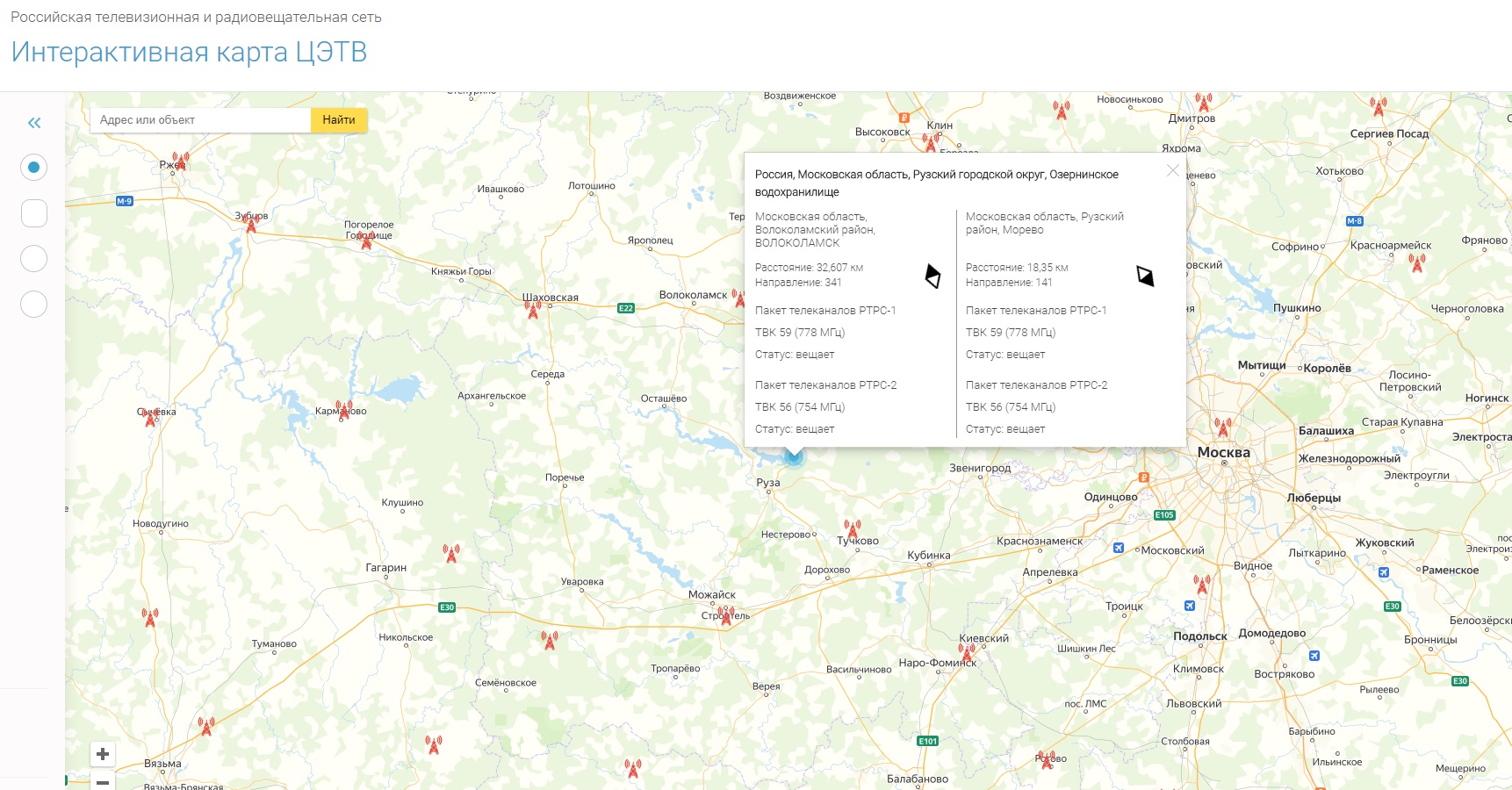

Например, в Рузе можно направить антенну в направлении трех передатчиков (см. рис). Возможно, какое-то направление перекрывает препятствие, в другом слабый сигнал. Поднимите антенну повыше и крутите ее! А информация об уровне сигнала поможет принять правильное решение!
Нажав левой кнопкой мышки на точку на карте, в которой надо установить антенну или подключить цифровое телевидение с приемом двадцати бесплатных каналов, увидим примерно следующую картинку:

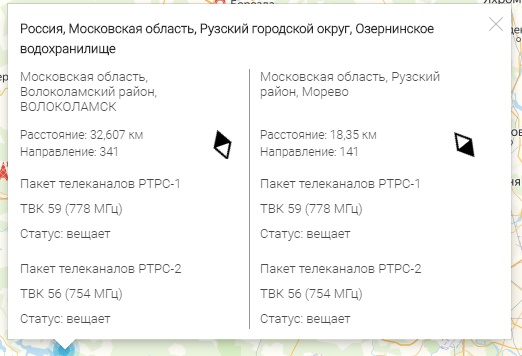

В появившейся таблице мы видим точное расстояние до ретрансляторов, частоты вещания.
Вот и все на сегодня. С Вами был Станислав Боуш.
Все для приема
Эфирным называют телевизионное вещание, при котором ТВ-сигнал транслируется передающей телестанцией в окружающее пространство с помощью электромагнитных волн, и любой желающий может улавливать этот сигнал с помощью телевизионной приемной антенны! Эфирное вещание ведется на метровых (МВ/VHF) и дециметровых (ДМВ/UHF) волнах. В связи с переходом России на цифровой формат вещания, эфирное телевидение становится удобным и бесплатным способом доставки качественного телевизионного сигнала. В качестве основного формата цифрового эфирного ТВ в России принят стандарт DVB-T2. Трансляция идет в разрешении 720 на 576 пикселей (качество SD).
Какое оборудование необходимо
Скачать модели цифровых приставок DVB-T2: [XLS], [PDF].
Скачать модели антенн: [XLS], [PDF].
Как выбрать приставку?
Основные функции
На что обратить внимание при покупке
На всех устройствах, которые могут принять сигнал цифрового эфирного ТВ, нанесен логотип DVB-T2.
Чем выше цена приставки, тем больше дополнительных функций. На рынке доступны более 370 моделей приставок для приема цифрового эфирного телевидения.
Стандартным для приставок считается наличие выходов RCA и HDMI, для подключения к телевизору. Для некоторых телевизоров подходит только SCART разъем (возможно потребуется переходник). Обратите внимание на наличие USB разъема для подключения флешки или жесткого диска.
При выборе приставки DVB-T2 поищите обзоры оборудования и отзывы пользователей в Интернете.
Обратите внимание, есть ли у выбранной модели приставки сайт производителя. Техническая поддержка потребителей на сайте, сервисные центры марки в Вашем городе. Это может помочь при обновлении программного обеспечения или ремонте приставки.
Комплектация приставки. В большинстве случаев в комплекте с приставкой идет кабель RCA-RCA («тюльпаны») для подключения к телевизору. Но некоторые производители поставляют на рынок модели без такого кабеля. Будет неприятно, если его придется покупать дополнительно, особенно для загородных жителей.
Управление. Некоторые приставки комплектуются очень маленькими пультами. Использование такого пульта удобно не для всех. Учтите, что вы будете переключать каналы пультом от приставки, а пультом от ТВ только включать и выключать телевизор.
Блок питания. Цифровая приставка к телевизору использует для работы напряжение 5В, поэтому чаще всего блок питания внешний. Это практично, так как адаптер питания выходит из строя не реже, чем сама приставка. В этом случае его легко заменить на новый. Стоит он недорого, в большинстве случаев его легко найти в магазинах. Но некоторые приставки производятся со встроенным блоком питания, что не очень практично.
Кнопки на панели приставки. В самых бюджетных моделях цифровых приставок кнопок нет вообще, даже кнопки включения. Это значит, что при поломке или утере пульта дистанционного управления использовать приставку цифрового ТВ вы не сможете. Более продвинутые модели приемников часто имеют три основные кнопки управления: включение-выключение и переключение каналов. Достаточно редкие модели располагают всеми основными кнопками управления и настройки приставки. Такой приставкой можно полноценно пользоваться даже без пульта.
Поддержка звука Dolby Digital. Некоторым потребителям важна встроенная в приставку функция просмотра видеофайлов через USB разъем. В приставку можно вставить флешку или подключить внешний жесткий диск, но тут вас может поджидать неприятный момент: при воспроизведении некоторых фильмов может отсутствовать звук. Дело в том, что большинство приставок не поддерживает стандарт Dolby Digital. Основная часть моделей способна воспроизводить только двухканальный стереозвук. Если аудиодорожка записана в формате 5.1, то вас ожидает немое кино. Поэтому, если приставку вы будете использовать как медиаплеер, убедитесь в поддержке этого формата, а лучше захватите с собой в магазин флешку и проверьте самостоятельно.
Форматы мультимедиа. Обратите внимание на обработку аудио и видеосигналов. Лучше всего, если будут поддерживаться все форматы (MPEG-4 (AVC/H.264), USB PVP, SD/HD и прочие).
Виды антенн
Телевизионные антенны условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот.
Комнатные антенны устанавливаются внутри помещения. Прием на комнатную антенну возможен только там, где уровень ТВ-сигнала достаточно высокий — такие места называют зонами уверенного приема (в прямой видимости от телебашни). В действительности таких зон не так уж и много. Не очень много шансов получить с помощью комнатной антенны качественную «картинку» в деревне, на даче и других удаленных от башни местах. Конечно, хочется обойтись симпатичной изящной конструкцией, а не лазить по крышам и балконам, но законы физики обойти никак не получится.
Наружные антенны могут применяться в большинстве мест, включая загородные дома и дачи (вне зон прямой видимости телебашни). Подходят для местности с плотной застройкой и сложным ландшафтом. Располагаются на крышах, стенах, балконах зданий. Установка наружной антенны требует существенных усилий и некоторого опыта, но может обеспечить лучшее качество приема!
Коллективные антенны расположены на крыше дома и обеспечивают ТВ-сигналом весь дом. Используются в многоквартирных домах, в том числе в условиях плотной многоэтажной застройки.
Пассивные антенны принимают и усиливают сигнал за счет своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления: транзисторов, микросхем или других электронных компонентов. Таким образом, пассивная антенна не вносит собственных помех и шумов (которые неминуемо производятся различными электронными компонентами) в принимаемый сигнал. Подходит для приема ТВ-сигнала на небольшом расстоянии от башни.
Пассивные антенны с высоким коэффициентом усиления подойдут для приема цифрового эфирного телевидения в сельской местности при значительном удалении от башни.
Активные антенны усиливают принимаемый сигнал не только за счет особенностей конструкции, но и с помощью электронного усилителя, которым они оснащены. Усилитель может быть смонтирован внутри корпуса антенны или отдельно от него. Питание осуществляется от бытовой электросети с помощью адаптера (блока питания).
Следует помнить, что усилитель является источником собственных шумов. В некоторых случаях в принимаемом телесигнале могут возникать помехи и искажения, например:
Всеволновые антенны способны одновременно принимать сигналы обоих диапазонов: МВ и ДМВ. Чаще всего телезрители нуждаются именно в таких антеннах, потому как различные телеканалы в России транслируются как в МВ-диапазоне, так и в ДМВ-диапазоне.
Дециметровые антенны подходят для приема только цифрового эфирного телевидения. Принимают дециметровые волны (ДМВ) в диапазоне ультравысоких частот 300-3000 МГц (волны от 1 до 0,1 метра).
Антенна, как и любое электронное устройство, обладает целым рядом параметров и технических характеристик. Часть из них описывается в паспорте изделия, часть — только в технических условиях.
Техническая характеристика, на которую стоит обратить внимание потребителю — это усиление антенны или коэффициент усиления. Измеряется в децибеллах (дБ). Чем выше значение — тем лучше способность антенны усилить ТВ-сигнал. Но не всегда большое усиление приведет к лучшему изображению. Усиление должно соответствовать месту установки антенны!
Сборка обычно подробно описана в паспорте изделия или на упаковке. Внимательно прочтите инструкцию перед началом сборки, а лучше — до покупки! Обратите внимание на рекомендуемое место установки антенны и порядок подключения ее к телевизору для достижения наилучшего качества приема.
Установленную антенну необходимо подключить к телевизору. Это делается с помощью коаксиального кабеля, который у многих антенн имеется в комплекте поставки. Но если антенна приобретается без кабеля (часто, наружная антенна), либо длины кабеля недостаточно — стоит отнестись со всей серьезностью к вопросу его покупки! Для телевизионных антенн необходимо применять кабель волновым сопротивлением 75 Ом. Эта цифра указывается на самом изделии. Качество кабеля складывается из качества используемых материалов и качества производства. Чем плотнее оплетка кабеля и чем толще центральная жила — тем кабель лучше и, обычно, тем он дороже. Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества хорошей антенны!
3–10 км от башни
Квартира на верхнем этаже многоэтажки на небольшом расстоянии от телебашни. Используйте антенну без усилителя. Если башня видна из окна, сигнал можно принять даже на комнатную антенну. Если башня не видна из окна, установите наружную антенну на крыше и направьте в сторону башни. Или примените направленную комнатную антенну.
Установите на крыше наружную антенну с усилителем. Если Вы живете на последних этажах высокого дома и окна обращены в сторону башни, будет достаточно установить антенну за окном.
Нужна наружная антенна с усилителем. Направьте ее в сторону ближайшей башни.
Сейчас на рынке доступны уже более 1000 моделей телеприемников и более 370 моделей цифровых приставок, поддерживающих стандарт DVB-T2, стандарт сжатия видеосигнала MPEG4 и режим Multiple PLP. Это общепринятые и универсальные характеристики современных приемников.
На Интерактивной карте есть сервис «Пункты продаж», который предназначен для поиска магазинов, предлагающих приемное оборудование для «цифры» (телевизоры с тюнером DVB-T2, приставки стандарта DVB-T2, комнатные и наружные дециметровые антенны). Точки продаж на карту наносят представители и владельцы магазинов, администраторы портала проверяют их только на корректность заполнения данных, но не отслеживают ассортимент и возможные изменения в нем.
В большинстве цифровых телевизоров и в приставках есть встроенный индикатор уровня и качества сигнала. Он позволит оптимально настроить антенну на прием цифрового эфирного сигнала.
Способы подключения
Как бесплатно подключить и настроить цифровое телевидение на телевизоре со встроенным тюнером DVB-T2
Как подключить цифровое телевидение с помощью цифровой приставки
Шаг 1. Отключите электропитание телевизора.
Шаг 2. Подключите антенный кабель к антенному входу цифровой приставки. Подключите видео- и аудио кабель к соответствующим разъемам на телевизоре и цифровой приставке. Качество изображения будет выше при подключении приставки к телевизору кабелем HDMI.
Шаг 3. Подключите электропитание и включите телевизор.
Шаг 4. В меню выберите требуемый источник входного сигнала: HDMI, AV, SCART и др.
Шаг 5. Произведите автоматический поиск цифровых телевизионных программ, используя инструкцию по эксплуатации. Можно выполнить ручной поиск. В этом случае необходимо ввести номер канала или частоту.
Как подключить одновременно цифровое и аналоговое телевидение на приставке стандарта DVB-T2
Для настройки просмотра телевизионных каналов аналогового формата необходимо дополнительным антенным кабелем, имеющим соответствующие РК-разъемы, соединить разъем (RF OUT) цифрового ресивера с разъемом (ANT IN) телевизионного приемника.
После соединений телевизионного оборудования необходимо с помощью пульта дистанционного управления (далее — ПДУ) телевизора установить режим приема телевизионного сигнала в аналоговом формате (TV), а затем произвести поиск телевизионных каналов аналогового формата. Настройка и просмотр телевизионных каналов ЦЭТВ осуществляется с ПДУ цифрового ресивера в режиме АV.
Можно использовать разветвитель сигнала (сплиттер). Разветвитель позволяет сохранять связь телевизора с антенной и принимать аналоговое ТВ при отключении приставки.
Настройка каналов в ручном режиме
Дополнительно
Смотреть программы цифрового эфирного вещания можно и на компьютере. Для этого потребуется:
