в какую сторону натягивать ролик ремня генератора приора
Замена натяжного ролика генератора
Проработал он ровно год и 10 тыс. пробега, начал шуметь и свистеть. Возможно виной этому перетяжка ремня, настраивал по «ощущениям». Думал сначала разобрать ролик и набить смазку, как делают многие на драйве, но решил купить новый. На этот раз взял AT 1056-012B
Настраивал натяжение по методике анализа частоты. Методику нашел в бортжурнале: www.drive2.ru/l/471004669011820971/
Вооружился программой из Google play, «анализатор спектра звука»(ссылка: play.google.com/store/app…hanik.splspectrumanalyzer), гарнитурой старой от телефона, гнутыми круглогубцами и ключом на 17.
Настраивал на частоту 135-139 Гц.
После настройки завел машину со всеми включенными потребителями, и наступила тишина, но надолго ли)))))
Если кому нужны данные по частотам (запись старая, поэтому 127 мотора нет, но там конструктив в области ремня генератора не поменялся от 126, если не прав, поправьте в комментариях):
По марке машины независимо от двигателя
Лада Калина с кондиционером 190/240/260 Гц
Лада Калина без кондиционера 120/140/160 Гц
Лада Приора 120/140/160 Гц
По двигателю, независимо от марки машины
11194: с кондиционером 190/240/260 Гц
11194: без кондиционера 120/140/160 Гц
21126: 120/140/160 Гц
Замена ремня и натяжного ролика привода генератора на Приоре
Летом пропал свист ремня, хотя месяца три назад зимой и весной он доставал своим визгом. Настал удобный момент и я не стал дожидаться нового воя ремня генератора.
Закуплено было:
Ремень генератора от десятки с кондером Балаково 570руб.

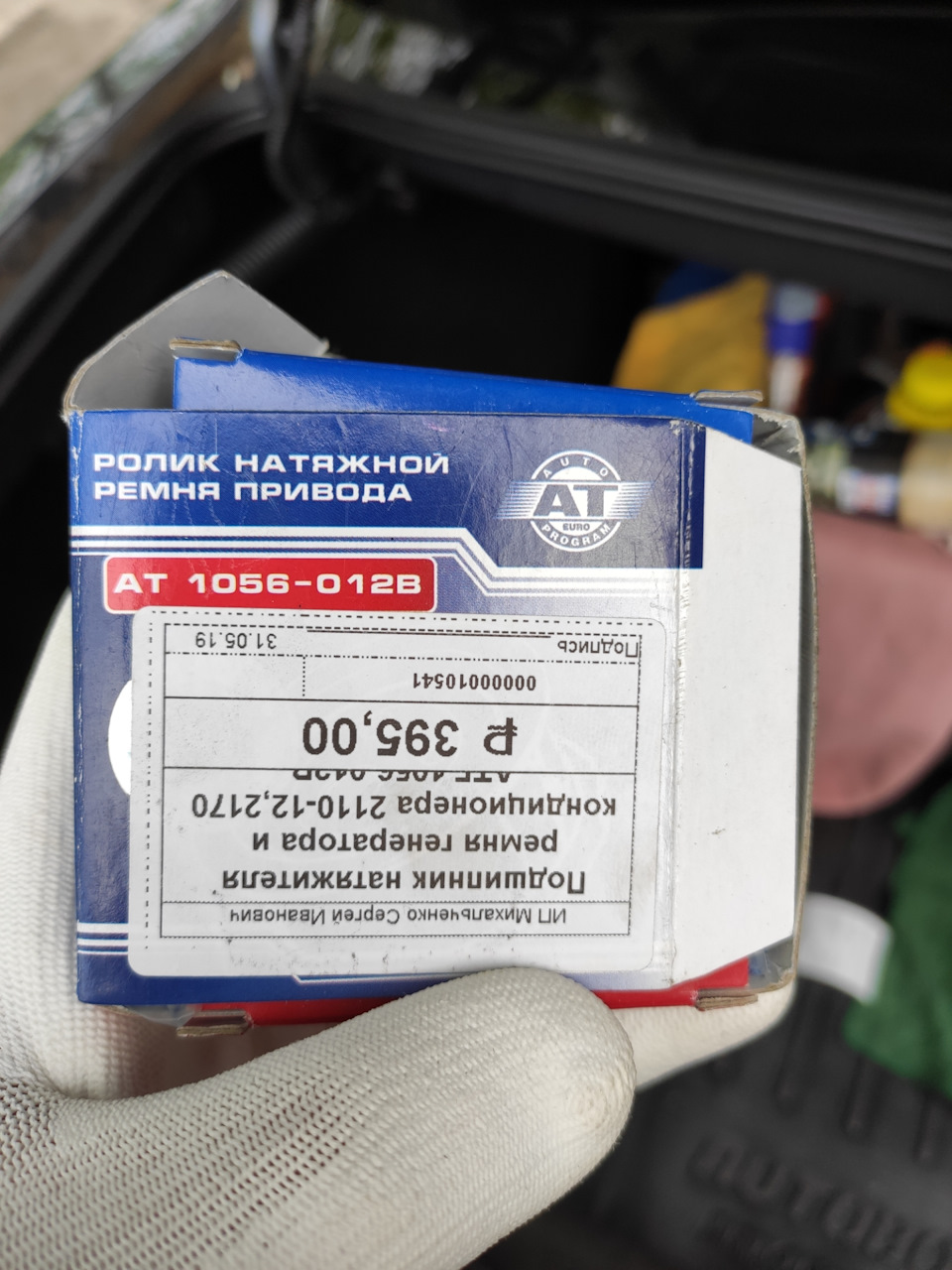

Натяжной ролик Вологодский 650руб.
Разобрал родной ролик, смазка твердая и не по всей окружности, шарики сухие. При быстром вращение издает гул и имеется приличный люфт.
Замена ремня оказалось геморойным занятием, менял ремень друган Санек.
Вкратце это выглядит так:
Ремень нужно продеть через опору двигателя.
Для этого болты трокс откручиваем на фото.

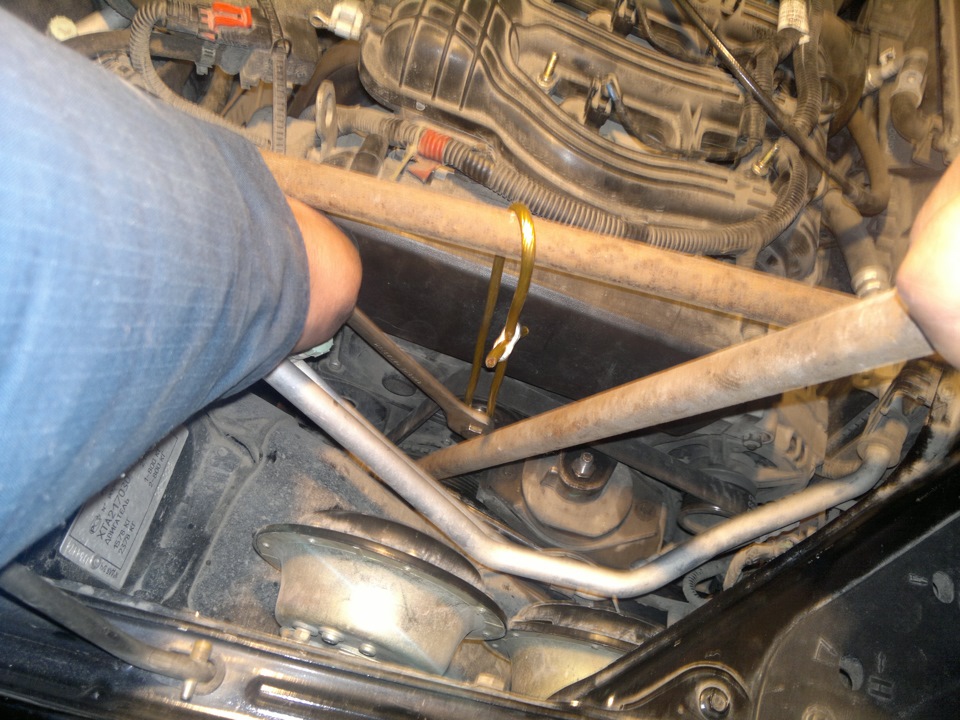

Монтировкой приподнимаем движок и просовываем ремешок, между опорой и кузовом.
Еще была проблема вставить ремень на шкив. Будто ремень на несколько мм. меньше старого. Может надо было искать родной ремень от приоры если такой есть в природе. Ну как то так, еще предстоит поменять шланг ГУРа и жидкость гур. До новых встреч на бортовике;)
Лада Приора Хэтчбек 2011, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — плановое ТО
Машины в продаже
Лада Приора, 2009
Лада Приора, 2009
Лада Приора, 2014
Лада Приора, 2011
Комментарии 8
Какой ремень купить на приору с эур без кондционера? 738 или 1113?
я ставил 1125, он оказался велик при отведеном генераторе, купил 1115, подвел генератор и кое как натянул его на ролик, крутя колесо на 5 передаче, уже больше года прошло-так и не подтягивал
Сколько времени потратил на все про все?
Часов 6, менял расходники на гуре, грм, генератор ремень.
Ремень на приору с ГУР идет 1115 мм, если с кондиционером, то 1125 мм и естественно на ГУР он будет великоват, в магазинах в продаже есть такие давно, не знаю почему Вы не нашли, нужно просто сказать, что нужен шестиручейковый и указать длину. Двигатель лучше чуток поддомкратить, чем поднимать его монтировкой.
У нас в городе продовцы с плохой калификацией просишь ремень генератора на приору дают от десятки восьмиклапанной и это уже не первый раз
ну и продавцы у вас ) А так он правильно дал, есть приоры где стоит ремень от 8кл 10.Просто им надо уточнять, есть ли гур или кондей )
это да по поводу уточнения гур или кондей но поставить можно и тот и тот у них разница 10 мм каторые можно отрегулировать натяжку эксцентриком на генераторе.у нас в магазе еще могут для приоры помпу от девятки дать и скажут что подзодит а про разницу в ширене шкива не кто и не знает вообщем глаз да глаз надо
Как отрегулировать ролик генератора на «Приоре» своими руками
Ролик натяжителя ремня генератора – маленькая, но очень важная часть машины. При выходе ее из строя под угрозой оказывается работа навесного оборудования и электрики. Но продиагностировать, смазать и даже и поменять запчасть можно даже самостоятельно, это не требует больших усилий или серьезных знаний в автомобилестроении.
На «Ладах Приорах» с кондиционером и ЭУР, а также в комплектации с ГУР (электро- или гидроусилителем руля) ремень генератора дополнительно поддерживается в оптимально натянутом состоянии специальным роликом. Ролик натяжения ремня генератора «Приора» – важная деталь, обеспечивающая работу навесного оборудования.
Где находится ролик генератора «Приора»
Натяжной ролик ремня генератора «Лады Приоры» служит для удержания ремня привода вспомогательных агрегатов на шкивах приводного устройства, он отвечает за плотное прилегание и предотвращение проскальзывания.
Приводной ремень в «Приоре» с 8 или 16 клапанами расположен под капотом на правой стороне двигателя (по ходу машины). Если смотреть прямо на узел, обводной ролик будет находиться сверху-слева, он хорошо виден. Это заметно и на многочисленных доступных в интернете фото подкапотного пространства «Приоры», и на видео с инструкциями по ремонту и замене.
Деталь эксцентрикового типа и хорошо отличается визуально благодаря расположенному не по центру болту.
Артикул детали
На конвейере «ВАЗа» Lada 2170 Priora комплектуется натяжным роликом с артикулом 21101041056. Существуют также аналоги, некоторые из них считаются даже лучше оригинальной детали.
Какой ролик генератора лучше поставить на «Приору»
Из хороших неоригинальных «приороводы» отмечают:
Ролик ремня генератора. Источник фото: https://www.drive2.ru/l/513749832809054967
Менее распространены аксессуары от компаний INA и Andycar. Из недорогих и достаточно популярных вариантов замены натяжного ролика ремня генератора «Лады Приоры» с кондиционером или ГУР можно выделить продукцию Вологодского подшипникового завода – ролик VBF (каталожный номер 830900AKE). Но отзывы автовладельцев говорят о «плавающем» качестве деталей VBF, и к их покупке следует подходить с осторожностью. Многие советуют ставить запчасти «Гейтс».
Существуют также поставляющиеся вместе с этой деталью ремкомплекты приводного ремня, например, «Триалли» GD613.
Признаки неисправности натяжителя
На плохую регулировку или выход из строя узла указывают следующие симптомы:
Почему свистит и шумит ролик генератора
Свист может быть не связан с неисправностью. Например, иногда узел принимается шуметь и гудеть во влажную погоду, когда на него и шкивы попадает влага. После прогрева и высыхания симптомы прекращаются.
Но если машина начинает свистеть, скрипеть и шелестеть «на холодную» и постоянно, это может указывать на:
Замена ролика ремня генератора на «Приоре». Источник фото: https://www.drive2.ru/l/513749832809054967
Первое, что следует проверить – ролик-эксцентрик натяжителя и натяжение ремня.
Где находится болт крепления ролика натяжителя ремня генератора
Искомый болт находится непосредственно в детали и смещен в сторону от ее центра – поскольку ролик с эксцентриком. Для регулировки болт ослабляют, а при демонтаже детали для проверки, смазки или замены откручивают полностью.
В какую сторону натягивать ролик генератора «Приора»
Когда ремень слишком ослаблен или перетянут, ролик натяжителя генератора «Приора» следует отрегулировать. Для этого болт ослабляют и прокручивают ролик специальным ключом.
Натягивать следует против часовой стрелки.
Как и чем смазывать
Если при проверке обнаружилась нехватка смазки, ее можно поменять. Можно использовать «Литол-24».
Чтобы смазать натяжной ролик генератора «Приора» 16 кл., следует:
Помимо «Литола», хорошие качества демонстрирует консистентный состав фирмы CRC на литиевой основе. Он стоек к высоким температурам и скоростям вращения. Аналогичными свойствами обладает и Chevron Delo Grease EP NLGI 2, авторы video-guides по ремонту часто рекомендуют смазывать ею механизм.
Важно не нанести слишком много смазки, иначе ее начнет выдавливать на ремень.
Как натянуть ролик
После замены или демонтажа с последующим возвратом на место для правильной работы приводного механизма ролик необходимо отрегулировать. Для работы понадобятся инструменты:
Как должен натягиваться ремень:
Когда нужный результат достигнут, крепление окончательно затягивается.
Как поменять ролик генератора на «Приоре»
Отремонтировать деталь нельзя, только смазать, если позволяет техническое состояние. При неисправности запчасть заменяют. Рассмотрим, как менять ролик генератора «Приора» с кондиционером.
Для замены ролика генератора «Приоры» нужны ключ на 17 и натяжной ключ.
Ход работы
Разбирать почти ничего не нужно:
Как проверить ролик генератора
После диагностики со снятием, смазки, замены или регулировки ролик необходимо проверить. Завершив настройку, натяжение проверяют по схеме:
Если все узлы работают штатно, а со стороны генератора не доносится посторонних шумов, настройка выполнена верно. При наличии свиста ремень, скорее всего, недонатянут, а при гуле подшипников – затянут слишком сильно. Следует повторить процедуру более тщательно, контролируя натяжение. В норме ремень при нажатии должен прогибаться на 0.6-0.8 см.
Заключение
Ролик натяжителя ремня генератора – маленькая, но очень важная часть машины. При выходе ее из строя под угрозой оказывается работа навесного оборудования и электрики. Но продиагностировать, смазать и даже и поменять запчасть можно даже самостоятельно, это не требует больших усилий или серьезных знаний в автомобилестроении.
Запчасть стоит недорого: цена аналогов находится в районе 500 рублей, оригинал можно купить примерно за 1000. А установив ее самостоятельно, можно сэкономить на визите в автосервис.
Замена ремня генератора с кондиционером на приоре, часть 2
Новый ремень с маркировкой подходящей на 126-й движок
При установке ремня с натяжным роликом столкнулся со следующими трудностями. Первая мысль — купил короткий ремень, все это фигня. Ослабляю верхний болт крепления генератора двумя ключами на 13. Поддеваю трубой 60 см. длиной, отодвигаю «ген» в сторону ролика (может кому-то не понадобиться эта манипуляция). В этом положении фиксирую генератор, затягиванием болта.
После этой незамысловатой процедуры удалось поставить ролик на свое место. Но вот болт никак не удавалось наживить даже. Немного подумав придумал небольшую приспособу типа крана…
Смысл такой: немного приподнял и выровнял положение болта.
Кстати не забываем про то как лег ремень на шкивы и ролик, ремень не должен выходить за край шкива или ролика.
В итоге все закрутилось и встало как надо.
Сразу болт до конца не прикручиваем, т.к. нам еще надо отрегулировать натяжение ремня.
Берем ключ рожковый на 17 и ключ регулировки натяжения ремня
Ключом натяжения натягиваем ремень против часовой стрелки. Удерживая ключ в нужном положении затягиваем аккуратно болт на 17.
Готово. Заводим мотор. Посторонних звуков нет, значит все сделали правильно.
Натянуть ремень генератора приора 16 клапанов – Как натянуть ремень генератора Lada Priora
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.
Пишите:
Как натягивать ремень генератора
Многих автовладельцев интересует вопрос — как натянуть ремень генератора? Ведь от этого зависит уровень заряда аккумулятора и напряжение в электросети автомобиля. Также от того, как натянут ремень генератора зависит и состояние самого ремня, а также состояние подшипников коленвала и вала генератора. Далее разберем подробно, как правильно натянуть ремень генератора с конкретным примером.
Важность уровня натяжки и его проверка
Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания. То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы. Как следствие — недостаточный уровень зарядки аккумулятора, недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой. Кроме этого, при проскальзывании температура самого ремня значительно повышается, то есть, он перегревается, из-за чего утрачивает свой ресурс и может преждевременно выйти из строя.
Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня. А в худшем случае даже к его обрыву. Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.
Замена и регулировка ремня генератора на Лада Приора
Ремень передает энергию вращения между шкивами коленчатого вала и генератора. Технология замены ремня генератора на Приорах, оборудованных гидроусилителем руля (ГУР) и кондиционером отличается от применяемой на тех машинах, где эти агрегаты не установлены. Также имеются различия в технологии замены ремня на 8- и 16-клапанных двигателях.
Проверка натяжения
Процесс проверки натяжения
Теперь рассмотрим вопрос о проверке натяжения. Сразу стоит оговориться, что значения усилий уникальны, и зависят не только от марки и модели машины, но и от используемых генераторов и ремней. Поэтому ищите соответствующую информацию в мануалах к вашему автомобилю или в инструкции по эксплуатации генератора или ремня. Также на это будет влиять наличие дополнительного оборудования, установленного в автомобиле — гидроусилителя руля и кондиционера. В общих же чертах можно сказать, что если надавить на ремень на самом продолжительном участке между шкивами с силой около 10 кг, то он должен отклониться приблизительно на 1 см (например, для автомобиля ВАЗ 2115 при прикладывании усилия в 10 кг пределы отклонения ремня составляют 10. 15 мм для генераторов 37.3701 и 6. 10 мм для генераторов типа 9402.3701).
Описание и расположение
Задача генератора заключается в обеспечении питания электрооборудования автомобиля. Как и остальные узлы в автомобиле, генератор работает от двигателя, для обеспечения постоянного вращения ротора на вале генератора и коленвале силовой установки установлены шкивы. Между ними натянут ремень. После пуска двигателя коленчатый вал приходит во вращение, по ремню движение передается на ротор.
На последних моделях Приоры с помощью этого элемента в действие приводятся кондиционер и гидроусилитель. В этом материале разобрана замена и натяжка ремня в автомобиле нового образца, где установлено дополнительное оборудование.
Натяжение с помощью регулировочной планки
Крепление генератора с помощью планки
Этот метод используется для более старых автомобилей (например, “классических” ВАЗов). Он основан на том факте, что генератор крепится к двигателю с помощью специальной дугообразной планки, а также болта с гайкой. Ослабляя крепление можно перемещать планку с генератором относительно двигателя на необходимое расстояние, тем самым регулируя уровень натяжения.
Действия выполняются по следующему алгоритму:
Процедура несложная, ее можно повторить в случае, если вам с первого раза не удалось добиться необходимого уровня натяжения.
Замена генератора Приора 16 клапанов своими руками видео
ВАЗовские модели автомобилей обычное не представляют никакой сложности при простом ремонте или разборе, обслуживать их недорого практически в любом сервисе, а базовые комплектации при необходимости поддаются даже новичкам. Но если вам потребовалась замена генератора Приора 16 клапанов с кондиционером или гидроусилителем, демонтировать его будет довольно сложно ввиду более узкого пространства под капотом, и нужна подготовка.
Почему, собственно, сложна замена генератора на Приоре 16 клапанов?
У шестнадцатиклапанной версии между головкой и радиатором куда более узкое расстояние, чем на восьмиклапанной. Если снять на 16-клапанном генераторе крепежные болты, снять его все равно не будет возможным — он будет упираться в радиатор. Потому что свободное место под капотом будет занято компрессором или насосом. Не тяните за генератор ни в коем случае, это повредит радиатор. Если что-то не отцепляется само по себе — не применяйте силу.
Как снимается генератор
В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.
Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.
Как снять генератор на Ладе без кондиционера
Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.
Снятие и замена ремня генератора Лада Приора своими руками
Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.
Как поменять ГУР
Вам потребуется смотровая яма, баллонный ключ.
Как натянуть ремень и проверить его натяжку
Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.
На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей. Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.
Сам же генератор на замену по цене начинается от 5 тысяч рулей. Стоимость только работ по снятию-установке в среднем составит 1000 рублей для простых моделей.
Натяжение при помощи регулировочного болта
Регулировка болтом на ВАЗ-2110
Этот метод является более прогрессивным и используется в большинстве современных машин. Он основан на использовании специального регулировочного болта, прокручивая который можно регулировать положение генератора относительно двигателя. Алгоритм действий в данном случае будет таким:
Уровень натяжения ремня в данном случае можно проводить в процессе регулировки.
Как заменить и натянуть ремень генератора на Lada Priora
Автомобиль Lada Priora пользуется большой популярностью. Это еще одно доказательство того, что российские машины могут быть качественными. Они на самом деле могут похвастать неплохим комфортом, управляемостью, а также привлекательным внешним видом.
Отличия новой модели от выпущенных ранее автомобилей, прежде всего, скрываются в моторном отсеке. Здесь все расположено совершенно по-другому. Поэтому даже опытные мастера не всегда знают, как производится замена ремня генератора на Приоре, а также его натяжка.
Новые Приоры оснащаются большим количеством систем, а также доступны с внушительным перечнем дополнительного оборудования. Более подробно о новом поколении Лада Приора 2014 читайте в нашей статье.
Хотя установка кондиционера и гидроусилителя руля на Приору положительно сказалась на комфорте, однако в результате таких изменений доступ к генератору стал достаточно затрудненным. Ремень генератора Приора с ГУРом либо кондиционером имеет большую длину по сравнению с обычной версией автомобиля, поэтому мы рассмотрим процедуру замены ремня генератора для двух модификаций.
Как осуществляется натяжка ремня генератора на Приоре
Как правило, необходимость выполнения натяжки ремня генератора возникает в связи с его изнашиванием в процессе использования, а также снижения качества сцепления поверхности ремня с плоскостями роликов и шкивов генератора.
Если на вашей любимой Lada Priora начал свистеть ремень генератора, придется приступить к его подтяжке. Натянуть ремень генератора на «Приоре» можно с помощью ключа на 19, а также специального ключа для ролика. Он изображен на фото ниже.
Натяжка ремня выполняется следующим образом:
В случае правильного выполнения процедуры в базовой версии модели, на наиболее длинном участке между шкивами ремень должен прогибаться примерно на 10 мм. В случае с версией, оснащенной кондиционером либо ГУРом, натягивать ремень нужно немного сильнее. Как правило, эту процедуру доверяют специалистам. Если такой возможности у вас нет, советуем делать все «на слух». Если ремень будет натянут слишком слабо, появится свист либо проскальзывание. В противном случае вы услышите гул подшипников генератора.
Замена ремня генератора Приора (версия без доп. оборудования)
Согласно официальным данным, замену ремня следует выполнять через каждые 60 тысяч пройденных километров. Если машина используется очень редко, менять ремень генератора на Lada Priora необходимо каждые два года, причем от пробега это в таком случае не зависит.
Перед выполнением замены ремня, необходимо поставить транспортное средство на смотровую яму. Далее идет подготовка следующего инструмента:
Сначала необходимо ослабить гайку, используя ключ на 13 (смотри фото).
Далее нужно открутить болт, предназначенный для регулировки, воспользовавшись ключом на 10 (подробнее на фото далее).
Далее сдвигаем сам генератор в направлении силового агрегата. Откручиваем переднее правое колесо и снимаем его. Затем аналогичные действия выполняем с подкрылком. Только после этого можно снять старый ремень генератора и заменить его.
После установки нового ремня необходимо выполнить все действия в обратном порядке. Не забудьте правильно отрегулировать натяжку ремня генератора на Приоре. Если ремень будет натянут слишком слабо, аккумулятор может заряжаться не полностью, а если перетянуть ремень, это приведет к слишком быстрому выходу из строя подшипников генератора.
Как заменить ремень генератора на Приоре с ГУР и кондиционером
Поскольку шкив гидроусилителя руля в данной модификации модели установлен на небольшой высоте, конструкторы решили пустить ремень генератора вокруг опоры силового агрегата автомобиля. А это значит, что в такой машине замена ремня генератора может осуществляться лишь в соответствующих условиях.
Далее мы рассмотрим процедуру замены ремня генератора на Приоре с кондиционером. Сначала необходимо подготовить следующий инструмент:
Регулировка натяжения с помощью ролика
Регулировочные ролик и ключ к нему
В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики. Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.
Как натянуть ремень генератора на “Приоре”
Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.
Натяжка ремня генератора: пособие для автолюбителя
Отличительные особенности «Приоры» от предыдущих модификаций производителя заметны сразу, буквально сразу, как только откроем капот. Здесь новоиспечённому владельцу «Лады» многому придется учиться заново. Такая не очень сложная, казалось бы, процедура, позволяющая в автомобиле Приора ремень генератора натянуть до нужного предела, потребует недюжинных усилий.
Особенность новых моделей авто заключается в том, что возможность выбрать машину, оснащенную опционным оборудованием, присутствует уже в стандартной комплектации. Так в «базе» «Приора» уже может оснащаться рулевым гидроусилителем или кондиционером.
Естественно, что управление автомобилем становится ещё более удобным, но возмездием за комфорт в данной модели стала более сложное исполнение ременной передачи генератора. Ведь сам ремень на автомобиле «Приора», где присутствует кондиционер или ГУР, существенно длиннее, имеет более сложную траекторию, обслуживается и подвергается замене по совершенно другим правилам.
Как подтянуть ремень генератора на Приоре 16 клапанов
Итак, ремень следует подтягивать в некоторых случаях:
Первым делом открываем капот Приоры и при помощи ключа на 13 ослабляем верхний болт крепления генератора:
Теперь необходимо установить оптимальное натяжение ремня, закручивая или откручивая натяжной болт механизма. Ниже на схеме все наглядно показано, куда нужно перемещать генератор, чтобы ослабить ремень, а куда — для его натяжения.
Ремень генератора Приора: замена, натяжка
Новую Приору можно смело сравнивать с бюджетными иномарками. Обновленный российский автомобиль получил необходимый набор опций, который поднял комфорт на новый уровень. Поспособствовала этому установка гидроусилителя руля (ГУР) и кондиционера. Единственный минус такой модернизации заключается в том, что добраться до генератора и его ремня стало сложнее.
В этом материале мы расскажем, как происходит замена и натяжка ремня в новых версиях автомобиля ВАЗ 2170. После прочтения статьи читатель будет знать, какие неисправности бывают у ремня в версии с кондиционером и когда его нужно менять или подтягивать.
Описание и расположение
Задача генератора заключается в обеспечении питания электрооборудования автомобиля. Как и остальные узлы в автомобиле, генератор работает от двигателя, для обеспечения постоянного вращения ротора на вале генератора и коленвале силовой установки установлены шкивы. Между ними натянут ремень. После пуска двигателя коленчатый вал приходит во вращение, по ремню движение передается на ротор.
На последних моделях Приоры с помощью этого элемента в действие приводятся кондиционер и гидроусилитель. В этом материале разобрана замена и натяжка ремня в автомобиле нового образца, где установлено дополнительное оборудование.
Ремень – это расходный материал, который требует замены после 45-60 тысяч км пробега. Размер штатного ремня на Приоре с кондиционером составляет 1125 мм.
Откройте капот, возле правого колеса вы увидите ремень
Признаки неисправности и их устранение
Определить, нужна ли замена или можно просто подтянуть на Приоре 16 клапанов ремень ГУР с кондиционером, вы сможете только после осмотра этого компонента. Для этого достаточно открыть капот и изучить ремень– он расположен рядом с правым передним колесом. Существует признаки, указывающие на то, что пора проверить ремень генератора: из-под капота что-то свистит и пищит.
Причины могут быть следующие:
Когда в Приоре на 16 клапанной свистит ремень, пора проводить диагностику. Если на его поверхности есть трещины, разрывы и другие серьезные повреждения, значит требуется замена. В случае, когда компонент генератора с гидроусилителем и кондиционером выглядит нормально, следует проверить его натяжение, оптимальный уровень прогиба составляет 6-8 мм – нажимать на компонент нужно посредине между генератором и шкивами.
На поверхности видны пятна от охлаждающей жидкости или моторного масла? Если загрязнение не значительные, их можно очистить. В случае, когда жидкость въелась в материал, чистка никаких результатов не принесет, здесь нужна замена. Если компонент хорошо натянут и никаких повреждений или пятен не видно, то стоит перейти к проверке подшипников. Возможно их придется поменять.
Иногда расходник генератора свистит из-за низкого качества изделия. Особенно это касается китайских аналогов, которые высоким качеством не отличаются. Такой ремень сильно свистит уже на пятой тысяче пробега, его лучше сразу поменять. Рекомендуем покупать расходники, предназначенные для вашей модели, в нашем случае, для Приоры с двигателем на 16 клапанов.
Натяжка ремня генератора
При снижении качества сцепления шкивов, роликов и поверхности ремня генератора следует увеличить натяжку. Также эту процедуру стоит провести, если расходник используется больше 15-20 тысяч км пробега, но при этом повреждения отсутствуют (замена не требуется). Если вы открыли капот и увидели потрепанную ленту, то сразу переходите к инструкции по замене, потом все равно придется его перетягивать. Для проведения работы понадобится специальный ключ для ролика и стандартные ключи на 19 и 17.
Вооружитесь этим ключом для регулировки ролика
Процесс и проверка результата
Закручиваем гайку, чтобы сохранить результат
Как видите, процесс состоит всего из трех шагов, но главный этап – это проверка натяжения на Приоре с кондиционером и ГУР (либо с этими компонентами по отдельности). В этом случае натяжка должна быть сильнее, если сравнивать с базовой версией ВАЗ 2170 на 16 клапанов. На наиболее длинном участке между валом и шкивами материал должен прогибаться примерно на 5-6 мм.
Определить результат можно по звуку: при движении слышно проскальзывание, ремень свистит – недостаточное натяжение; из-под капота после регулировки доносится гул подшипников – компонент перетянут, обойму нужно ослабить.
Замена
Необходимые инструменты
Приготовим все необходимое для ремонта:
Ремень генератора на модифицированной Приоре с кондиционером и ГУР проходит вокруг опоры двигателя. Конструкторы решили выполнить такую доработку Для Приоры 16 из-за того, что шкив гидроусилителя установлен низко. Отсюда и дополнительные действия, о которых нужно знать.
Пошаговая инструкция
Смажьте гайки WD-40, чтобы в дальнейшем их можно было без труда открутить
Демонтируем крепления ремня генератора
Устанавливаем новый ремень на штатное место
Замена окончена, осталось провести регулировку ремня генератора с ГУР и кондиционером. Новый расходник на Приоре придется натягивать несколько раз, пока вы не получите требуемое натяжение. Если компонент свистит или из-под капота доносится гул, значит нужно проводить повторную регулировку, пока эти дефекты не будут устранены.
Сн9шимо
Ремень не должен поворачиваться более чем на 90°. В противном случае необходимо отрегулировать натяжение ремня. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке. Для этого вставляем в отверстия натяжного ролика специальный ключ в виде двух стержней диаметром 4 мм, приваренных к основанию ключа (расстояние между стержнями — 18 мм). Можно использовать ключ от натяжного ролика ремня привода ГРМ старого образца, устанавливаемого на все переднеприводные автомобили ВАЗ. При отсутствии специального ключа можно вставить в отверстия натяжного ролика два штифта (винта) диаметром 4 мм. Стержнем отвертки, расположенным между штифтами, поворачиваем ролик.
Натяжка ремня ГРМ на Приоре: инструкция для пользователя
Кроме ремня генератора в автомобиле Приора еще одним немаловажным узлом является ремень ГРМ. По этой причине многие автолюбители задаются вопросом — как натянуть ремень грм на Приоре? Выполнить эту процедуру не сложно, достаточно заготовить инструмент: шестигранник «на 5», головку «на 17» и «на 15».
Перед тем, как натянуть ремень ГРМ Приора, следует:
— выкрутить два винта, прикрепляющих крышку;
— снять нижнюю крышку, закрывающую привод ГРМ;
— вставить кончики щипцов в пазы внешней обоймы натяжного ролика для того, чтобы снять стопорные кольца.
— натянуть ремень, проворачивая щипцами непосредственно натяжной ролик, причем против часовой стрелки.
— выполняются эти действия до совмещения выреза наружной обоймы с прямоугольным выступом его внутренней втулки;
— после вышеуказанных действий болт крепления ролика затягивается ключом;
— выполняем сверку на совмещение меток на распредвалах и коленчатом вале, а также совпадение выреза с меткой на натяжном ролике. Если метки не совпадают, следует повторить операцию по натяжению ремня привода ГРМ.
Из вышеописанного следует, что натянуть ремень генератора так же просто, как натянуть ручник на Приоре. Опытный водитель сможет это сделать быстро и без лишних телодвижений. Бережность и правильная последовательность действий во время натяжки ремня генератора позволит сохранить его работоспособность на долгое время эксплуатации, а ваше авто всегда будет оставаться в ПРИОРитете.
Сн9шимо4
Отрегулировав натяжение ремня, затягиваем болт крепления натяжного ролика моментом 34–41 Н·м.
Для замены ремня подставляем под поддон картера через деревянный брусок регулируемый упор.
Рекомендуем посмотреть:
Проверка степени разряженности акб
Схема приводного ремня ларгус
