Правильный способ откручивать/закручивать болт шкива коленвала.
Сам по-себе ремонт и обслуживание авто, в конечном итоге сводится к откручиванию закручиванию болтов и гаек. Казалось бы все просто… Но, может стать камнем преткновения для многих.
Есть много способов и описаний, как это сделать в конкретном случае, для данного автомобиля. При помощи стопоров, различных приспособ, передачи и тормозов, стопорения тормозного диска, стартером и т.п. И еще куча разных ситуаций в определённых условиях, как это будет сделать удобнее и проще.
Тем не менее, все эти способы не универсальны, и нужно соображать «на месте» что лучше подойдет, и даже пробовать разные способы. При этом остается доля вероятности повреждения болта, механизма грм, других механизмов, рук и нервов либо инструмента.
Могу привести вам пример на каждый из способов, когда он не сработает (за исключением спец инструмента для конкретных шкивов)
Что касается пневмоинструмента, то сразу предостерегаю Вас, что далеко не всегда он берет «нормальные» шкивы с затяжкой так 200-300, бывает и больше. А точнее помогает, примерно, 50/50 Так же после затяжки пневмоиструментом, приходится протягивать вручную в любом случае, т.к. операция ответственная, требует соблюдения регламента. Единственный «берущий» инструмент это дюймовый гайковерт (для грузового транспорта). Это настолько тяжелый и громоздкий «КОНЬ», что только и подходит для шкивов и колес от фуры, больше им никуда не подлезешь. Настолько силен, что раскачивает машину на подъемнике и трясет мастера, будто это калаш АК-47. Хотя бывали случаи, когда и он оказался слабоват.
Стопорение за верхнюю часть ГРМ (звезды/шкивы распредвала) — заведомо неправильный способ, даже не буду писать почему.
Итак, «самый верный» способ. Он не новый, и на авторство не претендую. Просто призываю взять на заметку, если вы в скором времени, намерены самостоятельно провести замену узлов ГРМ.
Оборачиваем шкив старым, поликлиновым ремнем (или родным, хотя он получит некоторые повреждения) как показано, а в свободный конец продеваем молоток, деревяшку, ключ, удлинитель, так чтобы его надежно заклинило в элементах подвески/ложерона/двигателя. По дереву ремень конечно хуже всего скользит. Ремень не порвется, его может только разрезать, если вы не плоско его установите.
Важные особенности (от себя)
— Не ставтье коленвал в ВМТ при откручивании/закручивани шкива. Рискуете погнуть клапана. Лучше выствлять 90 от ВМТ когда цилиндры будут «вровень-выпирать»
— Давить на трубу лучше вниз, раскрытой ладонью. Когда открутится или сорвется не позволит придавить пальцы.
— Удлинители (которых не мало ведь нужно одеть на вороток трубу 1.5 метровую) создают большое плечо и ведут к перекосу головки. Подставляйте домкрат к точке около шарнира воротка, как на рис. 3. Под углом перпендикулярным максимальному усилию. Таким образом будет компенсация усилия, и не будет перекоса головки. Вы сможете даже, взяться за конец трубы двумя руками, не контролируя шарнир воротка.
— Не нужен помощник, удерживающий тормоз или другой инструмент.
— Удерживать шкив самый верный способ, который избавляет от усилий другие элементы от проворачивания, нагрузки, повреждений, поломок, срезаний, не сбивается положение меток.
— Сам я не сторонник накидывать ремень, на какой-то из агрегатов, но многие так делают. Жалоб по этому поводу не припоминаю. Действительно, с учетом плеча усилие получается порядка 10 кг Тем не менее не советую так делать. Или, хотя бы выбирать «глухой» обводной ролик, который не дорого потом заменить.
Итак, в помощь вам хороший вороток, труба, ремень, домкрат ромбом. И не смотря на то, что все так выглядит просто и гладко, что то может пойти не так. 🙂 🙂 😀
Как видите усилие развиваемое таким способом вполне достаточное, при этом все под контролем. Никаких лишних травм и резких движений.
Как открутить болт шкива коленвала — простая инструкция
Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор.
Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.
Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.
Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.
С какими проблемами можно столкнуться
Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.
Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:
Основные этапы работ
Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.
Теперь обо всем этом более подробно.
Поиск шкива
Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.
Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.
Подготовительные работы для удобного доступа к необходимым узлам
Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо.
Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.
Как стартерам открутить болт шкива коленвала
Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта.
На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как храповик, из-за уступа для кривого стартера), на переднеприводных болтом.
Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.
В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.
Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.
Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.
Снимаем шкив с помощью съемников
Когда болты удалены, вы можете теперь снять шкив коленчатого вала. Для этого снимите крышку ГРМ, чтобы получить полную свободу действий, например, замена ремня ГРМ или уплотнений.
После удаления болта, можно приниматься за шкив и это будет непросто. В первую очередь придется снять ремень. Для этого нужно освободить стопорный болт генератора, после повернуть натяжной. Ремень ослабнет и можно будет его удалить. Возможно вам будет неудобно работать из-за ремня гидроусилителя руля. Тогда ослабляем и его.
Последний штрих работы это поиск болта фиксирующего шкив. Почти всегда он найдется если заглянуть под машину рядом с правым колесом. Идем за пневмогайковертом, снимаем колесо.
Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля.
Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого необходим комплект недорогих съемников.
Возьмите шток, несколько раз вверните его в основную часть съемника и защелкните его в концевой части, чтобы он давил на него. Следующий шаг — сделать то же самое на другом конце, чтобы он давил на коленчатый вал.
В обычном автомобиле возможно вы заметите 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно вставить болты. Как только сборка съемника будет подготовлена, наденьте его, достаньте один болт с гайкой и вверните его в маленькое отверстие. После этого вверните другой болт в отверстие на противоположной стороне.
Теперь, когда у вас оба отверстия плотно прижаты, возьмите гнездо и закрепите его, используя гаечный ключ, и продолжайте поворачивать его, пока он не оторвется.
Проскальзывание может привести к смещению между центральной ступицей и приводным кольцом. Как следствие появится колебание шкива коленчатого вала. Это может привести к преждевременному износу.
Никогда не используйте съемник челюстного типа, чтобы снять шкив коленчатого вала вашего автомобиля. Использование этого инструмента даст только разрыв резинового уплотнительного кольца через натяжение внешнего края шкива коленчатого вала. Используйте только рекомендуемый инструмент для снятия шкива, чтобы устранить давление, сконцентрированное на резиновом кольце.
Что делать если болт не откручивается — советы экспертов
Для комфортной работы житель Северной Америки обработает все стыки деталей спреем Powerlube, механик с просторов СНГ воспользуется WD-40, в крайнем случае тормозной жидкостью.
Если не помогло, то осторожно попробовать его нагреть.
Видео по снятию шкива на автомобилях различных производителей
Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.
Автомобиль ВАЗ
В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.
Автомобиль Форд
Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.
Автомобиль Рено
Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.
Автомобиль Хонда
Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.
Автомобиль Шевроле
Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.
Автомобиль Мазда
Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.
Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.
Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.
МОДЕЛИ С ДВИГАТЕЛЕМ К4М
| Моменты затяжки | |
| Болт крепления шкива коленчатого вала | 40 Нм + 145′ ± 15′ |
| Пробку отверстия под фиксатор ВМТ | 20 Нм |
Ни в коем случае не проворачивайте коленчатый вал двигателя в направлении, обратном направлению вращения.
• Установите автомобиль на подъемник.
• Отключите аккумуляторную батарею.
• Отсоедините: впускной воздухопровод, глушитель шума впуска,
— правое переднее колесо.
— ремень привода вспомогательного оборудования.
• Проткните посередине заглушки (1) распределительных валов отверткой.
— заглушки распределительных валов отверткой,
— пробку (2) отверстия под фиксатор ВМТ.
• Расположите пазы (3) распределительных валов почти горизонтально и со смещением вниз от осей валов, поворачивая коленчатый вал по направлению нормального вращения (по часовой стрелке, если смотреть со стороны привода ГРМ).
• Заверните фиксатор ВМТ (Mot. 1489) (4).
• Проверните коленчатый вал по часовой стрелке (если смотреть со стороны привода ГРМ), пока он не упрется в фиксатор ВМТ (Mot. 1489).
 |
• Пазы (5) распределительных валов должны находиться в горизонтальном положении со смещением вниз от осей валов.
• Выньте фиксатор ВМТ (Mot. 1489).
• Заблокируйте маховик отверткой.
• Отверните болт крепления (6) шкива коленчатого вала.
• Обязательно замените болт крепления шкива коленчатого вала.
— носок коленчатого вала,
— опорную поверхность шкива коленчатого вала.
Это необходимо для предотвращения смещения привода ГРМ.
Ни в коем случае не проворачивайте коленчатый вал двигателя в направлении, обратном направлению вращения.
• Установите приспособление для установки фаз газораспределения (Mot. 1496).
• Закрепите приспособление (Mot. 1496) (7) с установленным на нем приспособлением (Mot. 1750) на торцах распределительных валов болтом М6.
• Заверните фиксатор ВМТ (Mot. 1489).
• Убедитесь, что коленчатый вал надежно заблокирован фиксатором ВМТ (Mot. 1489).
• Паз коленчатого вала должен быть обращен вверх.
• Установите шкив на коленчатый вал.
• Затяните требуемым моментом и доверните на требуемый угол болт крепления шкива коленчатого вала (40 Нм + 145′ ± 15′).
— фиксатор ВМТ (Mot. 1489),
— приспособление для установки фаз газораспределения (Mot. 1496).
— заглушку распределительного вала впускных клапанов с помощью приспособления (Mot. 1487),
— заглушку распределительного вала выпускных клапанов с помощью приспособления (Mot. 1488).
• Нанесите каплю силиконового герметика JOINT SILICONE ADHERENT на резьбу пробки отверстия под фиксатор ВМТ.
• Установите пробку отверстия под фиксатор ВМТ.
• Затяните требуемым моментом пробку отверстия под фиксатор ВМТ (20 Нм).
— ремень привода вспомогательного оборудования,
правое переднее колесо.
— глушитель шума впуска, подводящий воздухопровод.
• Подключите аккумуляторную батарею.
МОДЕЛИ С ДВИГАТЕЛЕМ K7J ИЛИ К7М
| ||||||
Важное замечание! Эта операция выполняется в защитных перчатках.
Не запускайте двигатель без ремня привода вспомогательного оборудования, так как это может привести к разрушению шкива коленчатого вала.
• Установите автомобиль на двухстоечный подъемник.
— правое переднее колесо,
— защиту поддона картера двигателя,
— ремень привода вспомогательного оборудования.
• Выверните пробку из отверстия под фиксатор ВМТ (1).
• Установите фиксатор ВМТ (Mot. 1489).
— болт (2) крепления шкива коленчатого вала, заблокировав маховик большой отверткой, шкив коленчатого вала.
• Обязательно замените болт крепления шкива коленчатого вала.
Используйте только пластмассовую щетку или металлическую щетку из мягкой проволоки (латунной).
• При повторном использовании, очистите щеткой ручьи шкива коленчатого вала от отложений.
• Убедитесь, что коленчатый вал надежно заблокирован фиксатором ВМТ (Mot. 1489).
• Установите шкив коленчатого вала с новым болтом крепления.
• Вручную затяните болт шкива коленчатого вала.
• Затяните требуемым моментом и доверните на требуемый угол болт крепления шкива коленчатого вала (30 Нм + 100′ ± 5′).
• Выверните фиксатор ВМТ. (Mot. 1489)
• Нанесите каплю силиконового герметика на резьбу пробки отверстия под фиксатор ВМТ.
• Заверните пробку отверстия под фиксатор ВМТ.
• Затяните требуемым моментом пробку отверстия под фиксатор ВМТ (20 Нм).
• Установите ремень привода вспомогательного оборудования.
Запись №3 Первый опыт замены ГРМ
И снова здравствуй дорогой читатель!
Сегодня опишу мой первый опыт замены ГРМ своими руками.
На логане замена ремня предписана каждые 60000км., либо раз в пять лет…на момент замены пробег составил 23500 км. и 5 лет езды по нашим дорогам, а так как ГРМ шутки не воспринимает, то решил его поменять!
В принципе процедура не сложная, но свои подводные камни нашлись и так по порядку:

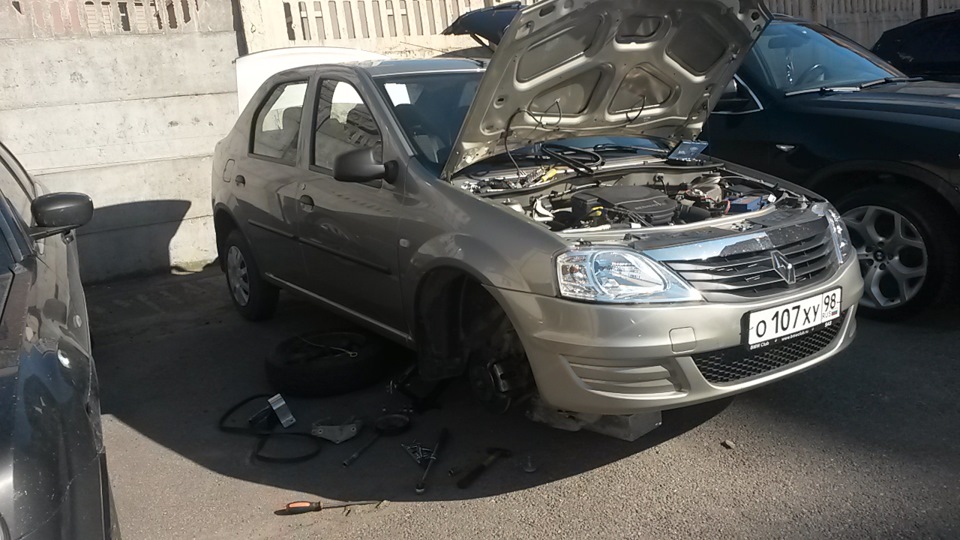

1.Вывешиваем переднюю правую сторону, снимаем колесо и откидываем пластиковый кожух защиты, держащийся на пластиковой гайке, вследствии чего получаем доступ к шкивам.

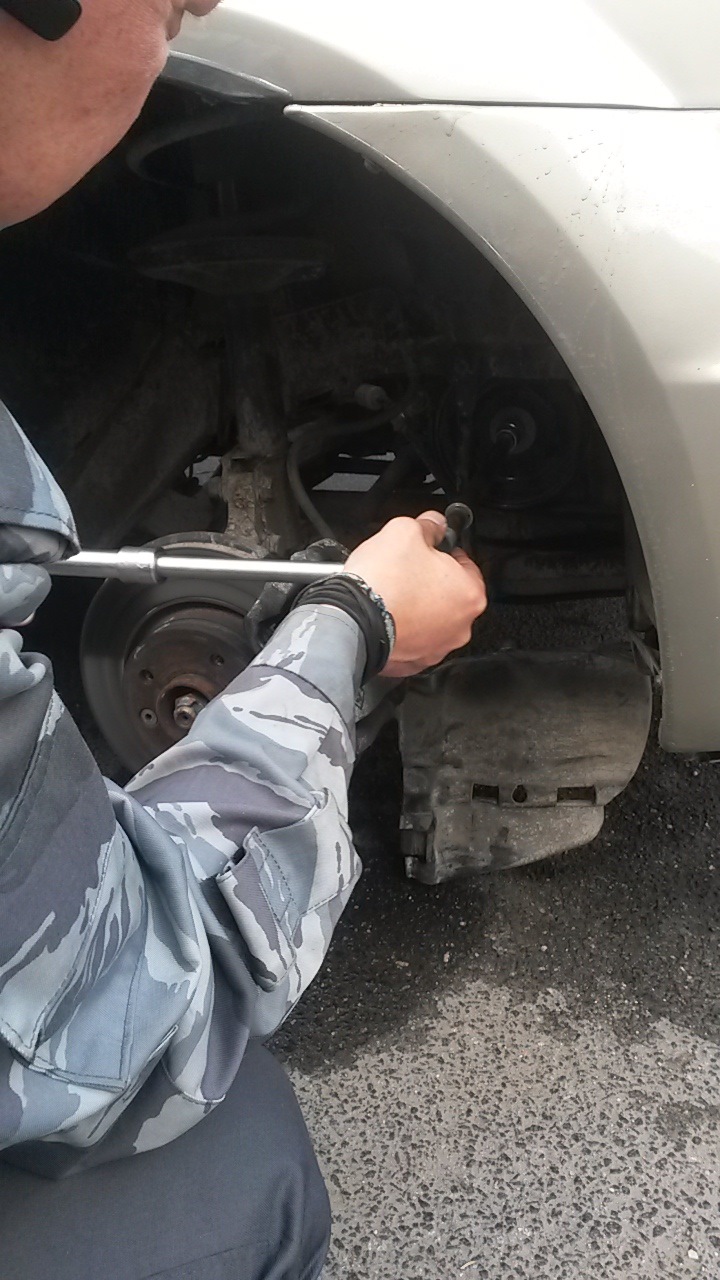

2.Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.
3.Снимаем ремень генератора, путем отжимания натяжного ролика ключем на 13 по часовой стрелке, сразу предупреждаю, что идет он туго, а место для того что разойтись, там явно не рассчитали. ДЛя удобства сразу же запоминаем/зарисовываем расположение ремня.
4.Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую резинку между домкратом и поддоном.

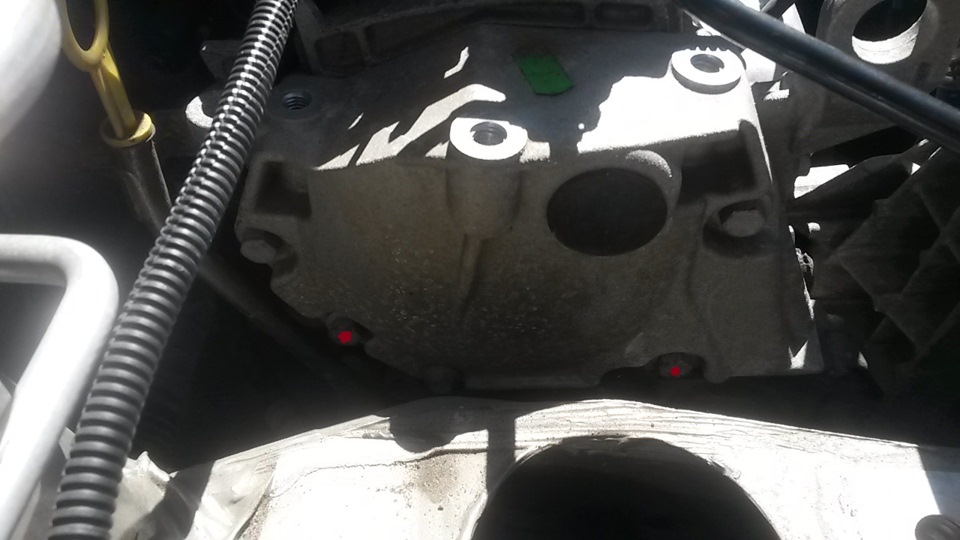

5.Отворачиваем пять болтов опоры двигателя и снимаем опору двигателя. Сразу же проверяем целостность резиновой части опоры, путем исследования ее на предмет трещин.
6.Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ., сразу приготовитесь, что два болта (я их пометил красным) проходят через масляные каналы и сидят на герметике, по этому одной рукой придерживаем поддомкраченный двигатель, а другой откручиваем злосчастные болты.
7. Головкой на 8 нижнюю пластиковую, которая сидит на 4х болтах.Обе крышки снимаем и протираем чистой тряпкой.
8.Получается такая картина:
1 – шкив распредвала.
2 – помпа.
3 – натяжной ролик.
4 – звездочка коленвала.

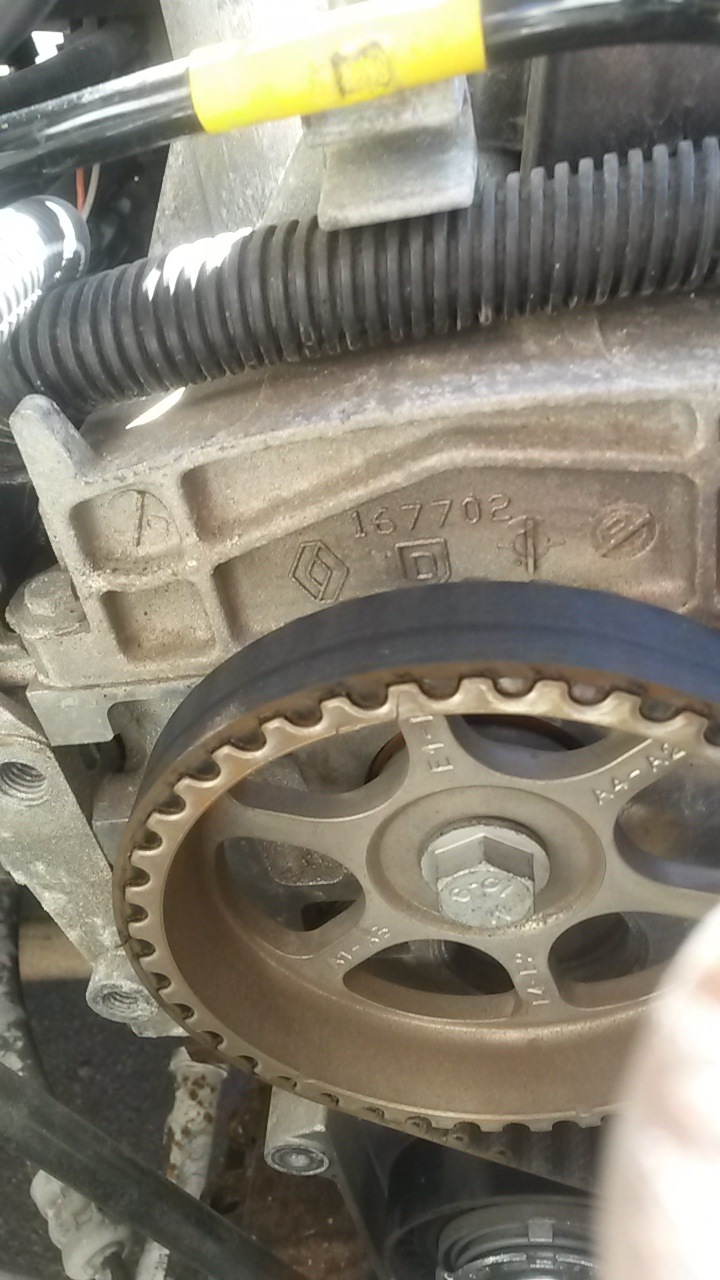

9.Выставляем метку распредвала так, чтоб стрелка на шкиве коленвала стала напротив значка D (Dacha). Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.

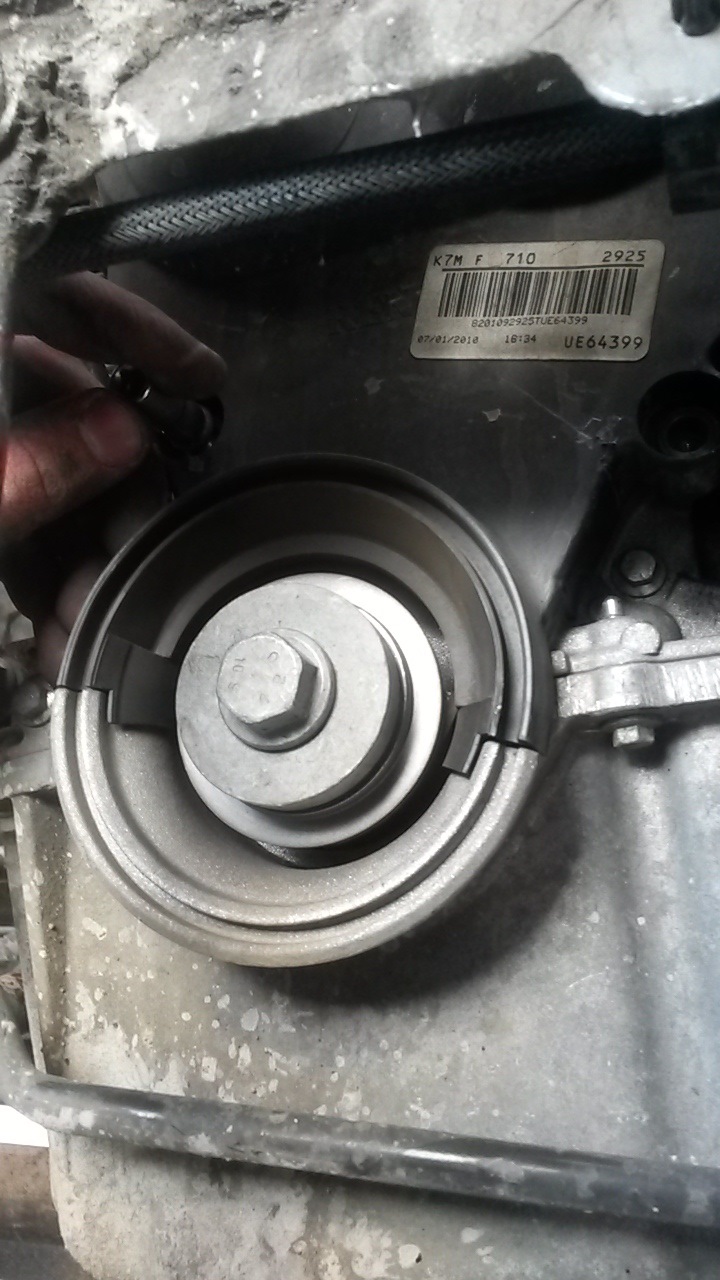

10. А теперь самое сложное, нижняя звездочка коленвала у меня оказалась не как у всех нормальных людей, а с защитой от соскальзования/перепрыгования., по этому пришлось ее демонтировать, но для этих целей пришлось купить специальную приспособу за 350 руб.
11. Далее ключом на 13 отдаем гайку натяжного ролика и снимаем ремень с роликом.
12.Новый комплект ГРМ, на новом ремне ГРМ есть метки и направление движения.
13.Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.
14.При обратной сборке не забываем про моменты затяжек основных агрегатных узлов
На последок я нанес тифлон на кузов, чем остался крайне довольным.
Всем спасибо, удачи на дорогах, берегите себя!)
Как открутить болт шкива коленвала – совсем не сложная процедура
Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.
Как отвернуть болт шкива коленвала: почему все так сложно?
Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.
Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.
Все автопроизводители и специалисты автосервисов с большим усилием производят закрутку гайки либо болта шкива коленчатого вала (на одних моделях ТС механизм держится на болте, в других – на гайке).
Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства. Если болт (гайка) выпадут во время езды, будет непросто вернуть авто к жизни, чтобы продолжить движение на нем, а сам ремонт выльется, поверьте, «в копеечку». Кроме того, описываемые крепежные детали увеличивают уровень своей затяжки самостоятельно при работе двигателя. А окончательную «нерушимость» болту придают явления коксования, залипания, коррозии.
Как открутить болт шкива коленвала – решаем проблему
При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:
Процесс при наличии указанных приспособлений выглядит следующим образом:
Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.
Как открутить гайку шкива коленвала?
Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.
Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.
Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.
