Замена ремня ГРМ (Часть 2-завершительная)
Наступили тёплые деньки. Пора осуществить задуманное-закончить начатое) ) ).
Замечу, что замена ремня ГРМ на hyundai accent немного геморройнее, чем на honda civic. У японцев более продуманные конструкции, доступ удобнее. Но, в целом, accent меня не разочаровал.
После хонды знаю, самое главное это открутить шкив. Поэтому в первую очередь все силы на откручивание его.
Всё делал на яме. Подгоняю машину как можно ближе правым колесом к яме.
Поддомкрачиваю машину и снимаю переднее правое колесо.

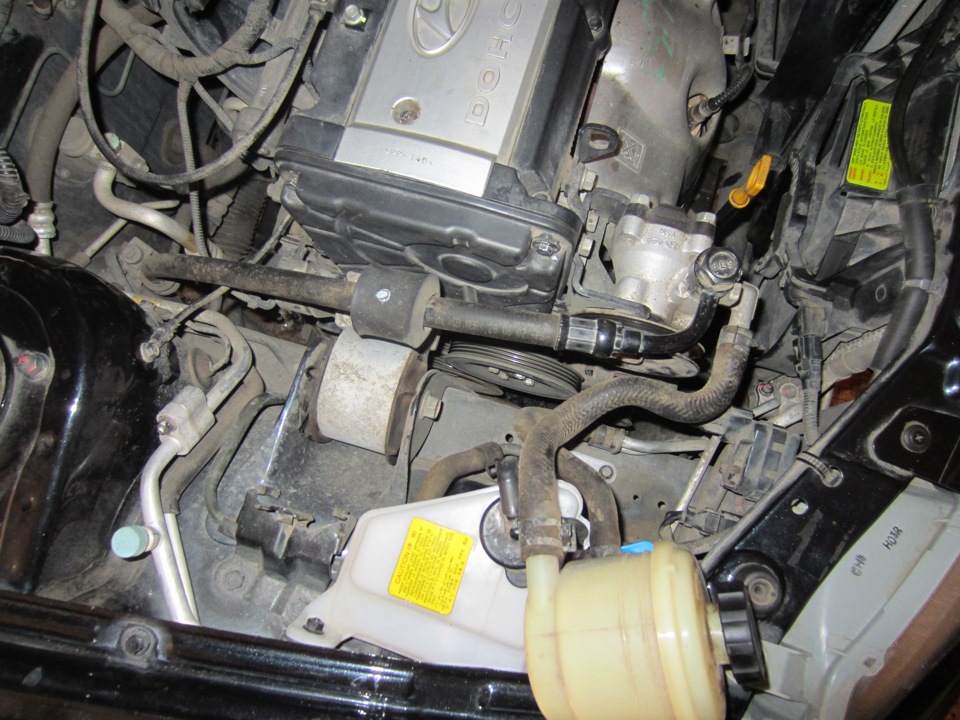

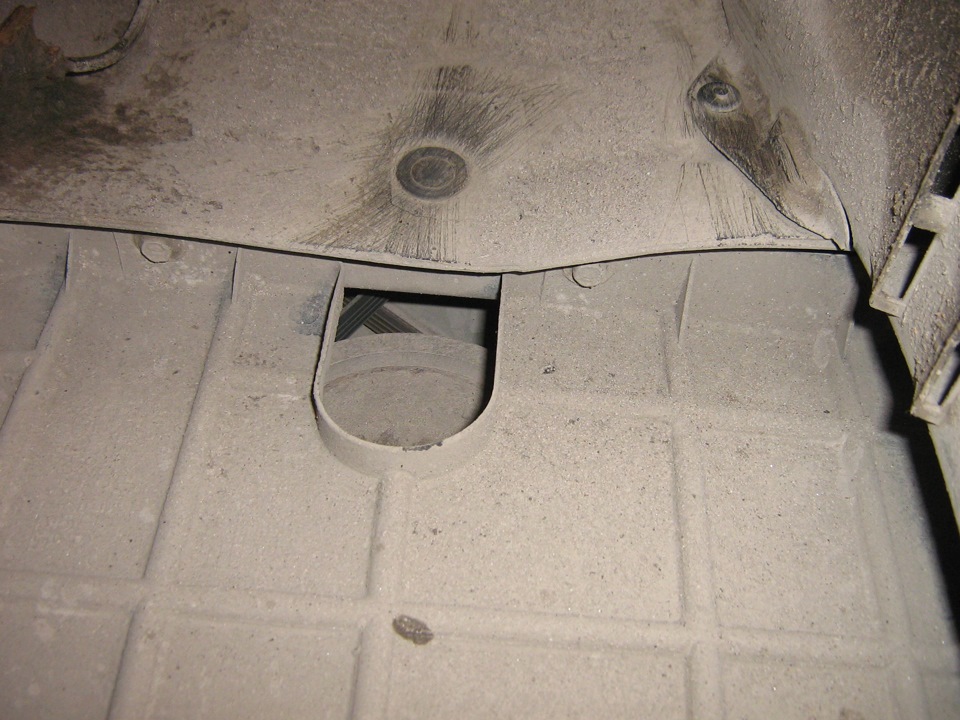

Шкив скрыт под пластиковым кожухом, который крепится со стороны колеса вверху двумя винтами М6(головка на 10) и пластиковой клипсой изнутри моторного отсека.

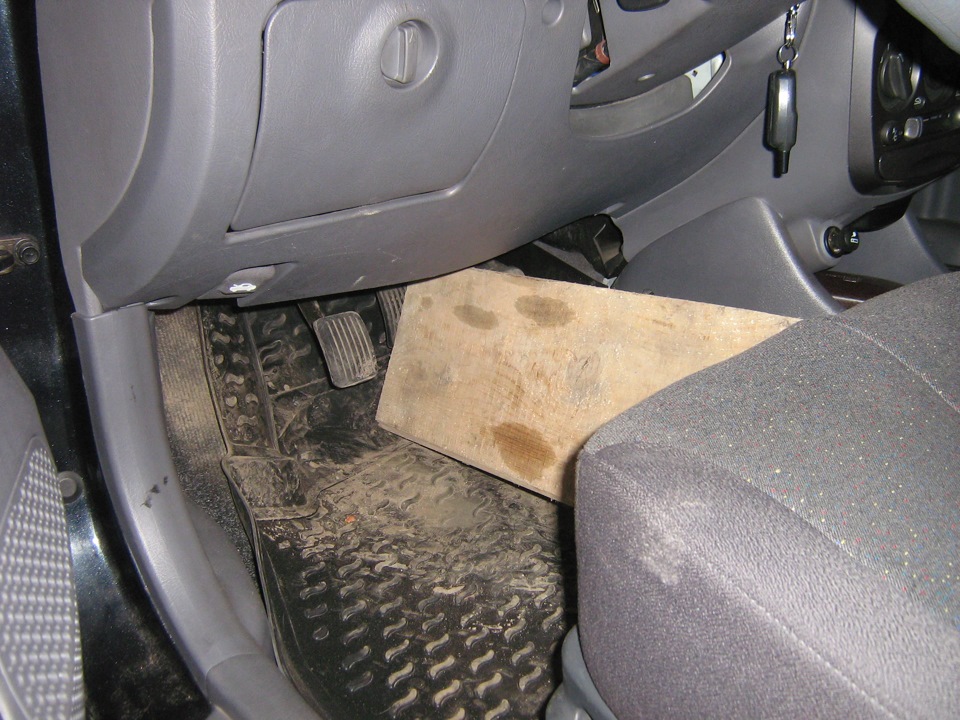

Включаю 5-ую передачу, упираю обрезок доски в педаль тормоза и поджимаю креслом.
Спускаюсь в яму и головкой на 22 с коротким удлинителем и трещёткой, плюс метровая труба сделали своё дело. Болт поддался.

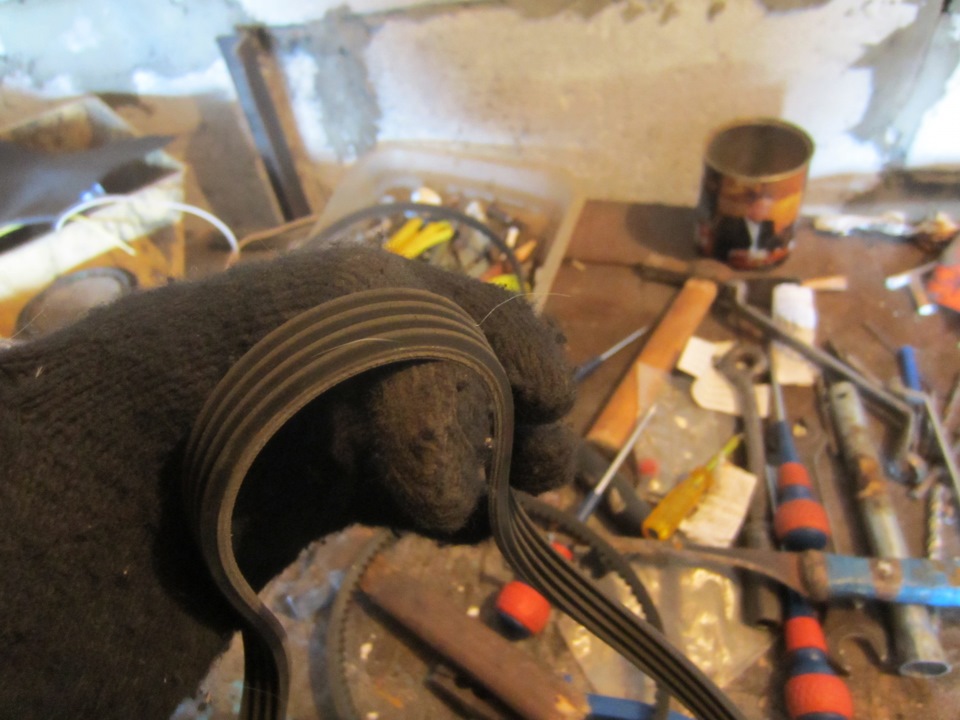

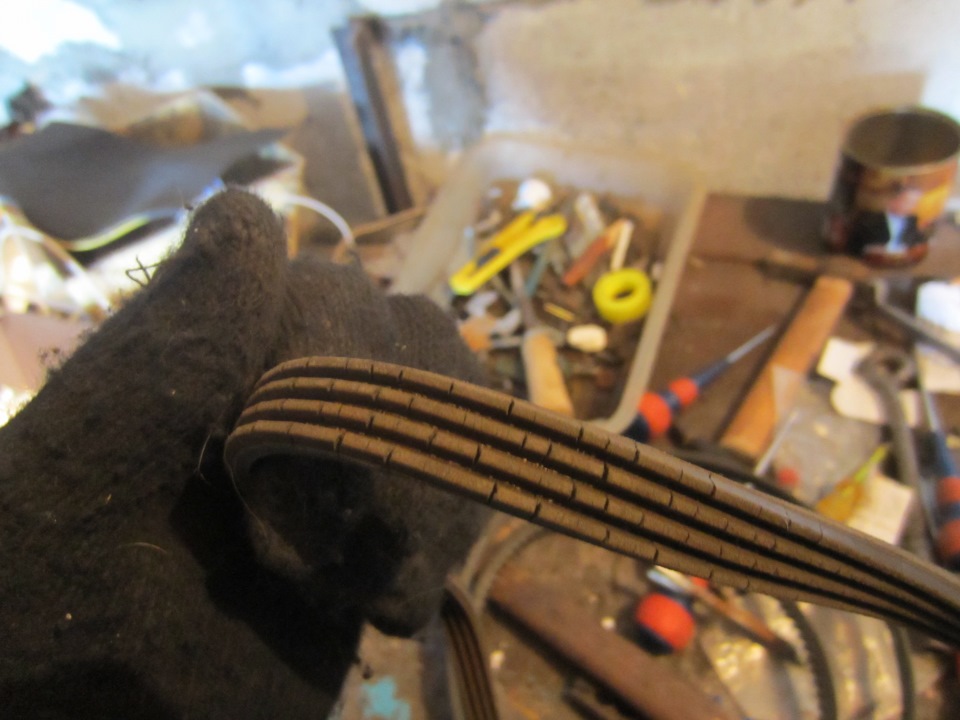

Теперь ослабляю все натяжные винты навесных агрегатов: ролик компрессора кондея снимаю вообще. Насос ГУРа так же снимаю со своего места чтоб удобнее ремень снять. И бачок снимаю с креплений. Скидываю все ремни. Держа рукой шкив помпы ключом на 10 откручиваю 4 винта крепления шкивов и нимаю их.
Чехол ремня ГРМ состоит из двух половин. Верхняя крепится 4-мя винтами М6(головка на 10.) Нижняя на 5-ти.
Отпускаю педаль тормоза, ставлю на нейтраль и кручу шкив коленвала до выставления меток: шкив распредвала устанавливается таким образом, чтоб спица с отверстием стояла вертикально верх.
А шкив коленвала устанавливается положением шпонкой на 3 часа. (Вообще это не важно, если уверены, что не прокрутите случайно шкивы без ремней)
Теперь нужно ослабить винты ролика с пружиной и отведя ролик отвёрткой от ремня зафиксировать его.

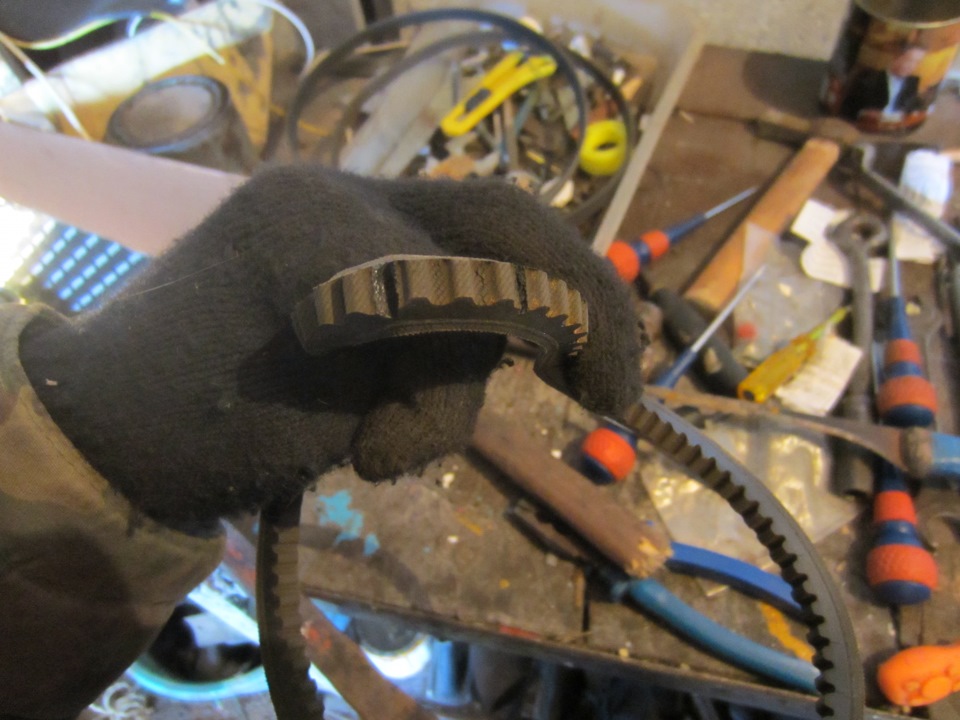

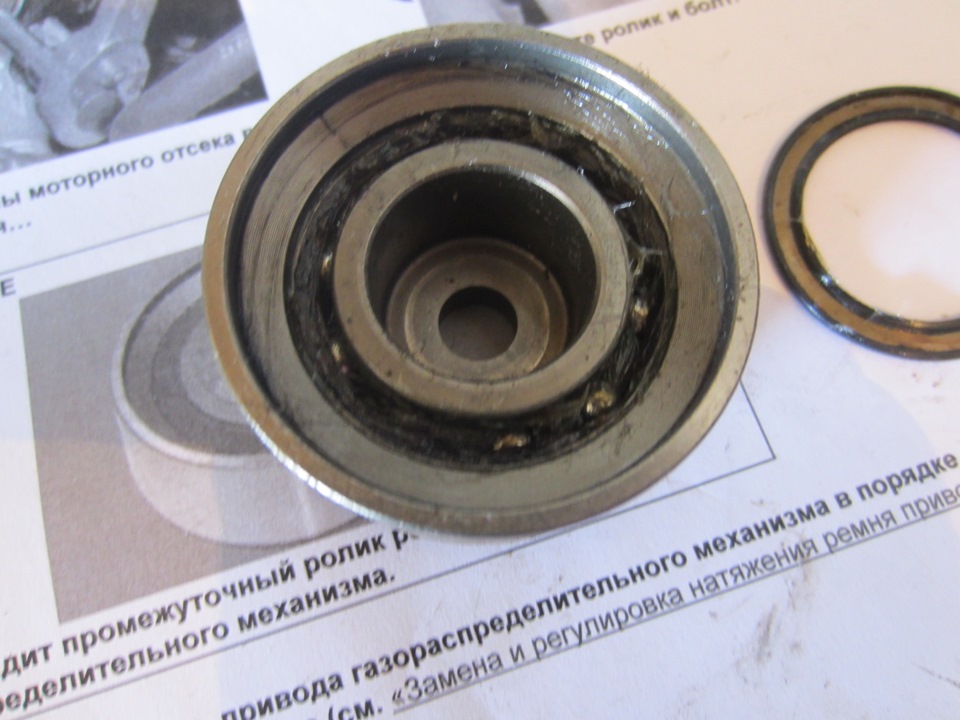

Снимаем ремень. Откручиваем верхний ролик.
При пробеге 160000км. судя по хонде, сальник коленвала подлежит замене. Выковыриваю его отвёрткой.

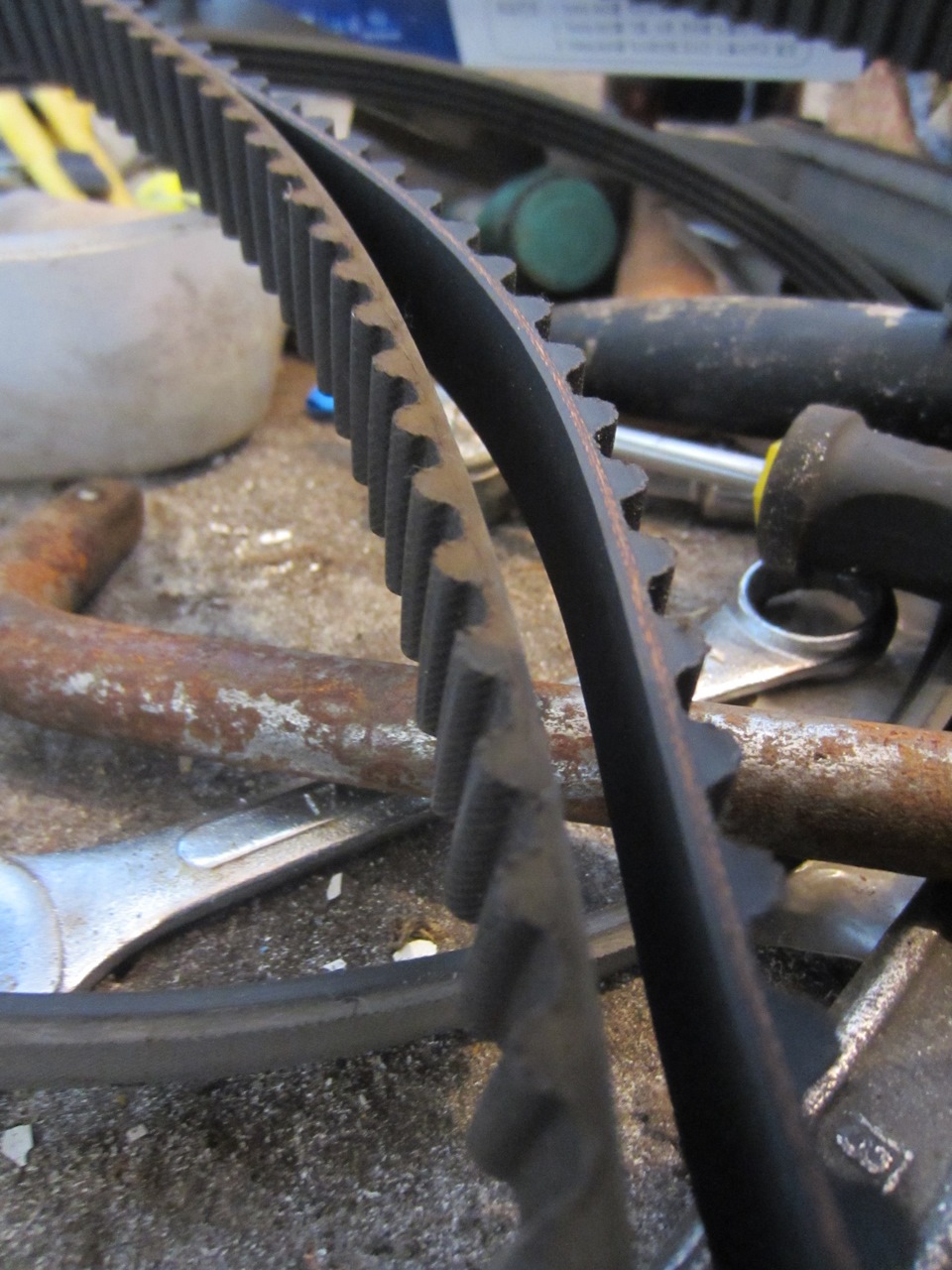

Новый ремень устанавливается точь в точь как старый. Это при условии неподвижности шкивов. Ну а дальше всё собираем обратно. Обязательно после сборки вручную проворачиваем коленвал два раза, убедиться что всё собрано правильно.
Делов на 4 часа. Без «перекуров».
Правильный способ откручивать/закручивать болт шкива коленвала.
Сам по-себе ремонт и обслуживание авто, в конечном итоге сводится к откручиванию закручиванию болтов и гаек. Казалось бы все просто… Но, может стать камнем преткновения для многих.
Есть много способов и описаний, как это сделать в конкретном случае, для данного автомобиля. При помощи стопоров, различных приспособ, передачи и тормозов, стопорения тормозного диска, стартером и т.п. И еще куча разных ситуаций в определённых условиях, как это будет сделать удобнее и проще.
Тем не менее, все эти способы не универсальны, и нужно соображать «на месте» что лучше подойдет, и даже пробовать разные способы. При этом остается доля вероятности повреждения болта, механизма грм, других механизмов, рук и нервов либо инструмента.
Могу привести вам пример на каждый из способов, когда он не сработает (за исключением спец инструмента для конкретных шкивов)
Что касается пневмоинструмента, то сразу предостерегаю Вас, что далеко не всегда он берет «нормальные» шкивы с затяжкой так 200-300, бывает и больше. А точнее помогает, примерно, 50/50 Так же после затяжки пневмоиструментом, приходится протягивать вручную в любом случае, т.к. операция ответственная, требует соблюдения регламента. Единственный «берущий» инструмент это дюймовый гайковерт (для грузового транспорта). Это настолько тяжелый и громоздкий «КОНЬ», что только и подходит для шкивов и колес от фуры, больше им никуда не подлезешь. Настолько силен, что раскачивает машину на подъемнике и трясет мастера, будто это калаш АК-47. Хотя бывали случаи, когда и он оказался слабоват.
Стопорение за верхнюю часть ГРМ (звезды/шкивы распредвала) — заведомо неправильный способ, даже не буду писать почему.
Итак, «самый верный» способ. Он не новый, и на авторство не претендую. Просто призываю взять на заметку, если вы в скором времени, намерены самостоятельно провести замену узлов ГРМ.
Оборачиваем шкив старым, поликлиновым ремнем (или родным, хотя он получит некоторые повреждения) как показано, а в свободный конец продеваем молоток, деревяшку, ключ, удлинитель, так чтобы его надежно заклинило в элементах подвески/ложерона/двигателя. По дереву ремень конечно хуже всего скользит. Ремень не порвется, его может только разрезать, если вы не плоско его установите.
Важные особенности (от себя)
— Не ставтье коленвал в ВМТ при откручивании/закручивани шкива. Рискуете погнуть клапана. Лучше выствлять 90 от ВМТ когда цилиндры будут «вровень-выпирать»
— Давить на трубу лучше вниз, раскрытой ладонью. Когда открутится или сорвется не позволит придавить пальцы.
— Удлинители (которых не мало ведь нужно одеть на вороток трубу 1.5 метровую) создают большое плечо и ведут к перекосу головки. Подставляйте домкрат к точке около шарнира воротка, как на рис. 3. Под углом перпендикулярным максимальному усилию. Таким образом будет компенсация усилия, и не будет перекоса головки. Вы сможете даже, взяться за конец трубы двумя руками, не контролируя шарнир воротка.
— Не нужен помощник, удерживающий тормоз или другой инструмент.
— Удерживать шкив самый верный способ, который избавляет от усилий другие элементы от проворачивания, нагрузки, повреждений, поломок, срезаний, не сбивается положение меток.
— Сам я не сторонник накидывать ремень, на какой-то из агрегатов, но многие так делают. Жалоб по этому поводу не припоминаю. Действительно, с учетом плеча усилие получается порядка 10 кг Тем не менее не советую так делать. Или, хотя бы выбирать «глухой» обводной ролик, который не дорого потом заменить.
Итак, в помощь вам хороший вороток, труба, ремень, домкрат ромбом. И не смотря на то, что все так выглядит просто и гладко, что то может пойти не так. 🙂 🙂 😀
Как видите усилие развиваемое таким способом вполне достаточное, при этом все под контролем. Никаких лишних травм и резких движений.
Замена грм своими силами
Пробег перевалил уже за 55 тысяч, значит пришло время менять грм ремень. Менять в салоне или у дяди Васи я категорично не хотел, так как считаю что нужно самому все брать и делать)) И опыт никогда не бывает лишним.
Купил в экзисте все необходимое и как только появилась парочка свободных дней, принялся за дело.
Партномера:
2431226050 — Ремень ГРМ
2441026000 — Натяжитель ремня грм
2481026020 — Ролик обводной ремня грм
5723129100 — Ремень ГУР
2521226021 — Ремень генератора
977131E000 — Ремень кондиционера
Руководствовался книгой Автосервис на дому напишу с чем столкнулся, что не описано в книге.
Менял в обычном гараже, для удобства снимается правое колесо, полностью подкрылок и брызговик двигателя.
Далее по инструкции снимаем все три ремня.
Дальше нужно ослабить болт шкива коленвала, что очень не просто.
Я вставлял отвертку в шкив и трубой с большим рычагом открутил. Коленвал крутится по часовой стрелке, а болт нужно откручивать против часовой)) Не зная долго думал в какую сторону он все таки откручивается.
Ну а дальше снимается шкив, пластиковая защита грм, состоящая из двух частей, далее по инструкции
Перед тем как снять старый ремень я сделал метки по две штуки на шкивах и ремне, а потом уже перенес эти метки на новый ремень.
Когда начал устанавливать все назад меня смутил натяжительный ролик кондиционера, уж больно легко он крутился. Снял заглушку и оказалось что там нет смазки. Смазал, закрыл заглушку и поставил обратно))
После того как все собрал и поставил, настал момент истины)) попробовать запустить двигатель. И какое же было удовольствие услышать как он беспрепятственно с новыми силами завелся)) По звуку стал тише работать, без лишних шумов.
Всем советую попробовать) Не так уж это и сложно.
Как снять шкив коленвала
При проведение ремонтных работ с двигателем и с околодвигательными деталями, приходится снимать шкив с коленвала, например, для замены шкива или для замены уплотнительных сальников при утечке моторного масла. Казалось бы, простая задача, но с демонтажом шкива с коленчатого вала возникают трудности и не так легко его снять. Поэтому в этой статье рассмотрим, способ, как это можно быстро сделать.
Почему трудно снять шкив
№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.
По строению шкивы тоже бывают разные, есть 2 вида:
У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.
Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).
№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.
Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.
Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.
№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.
Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.
Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.
Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.
Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.
Как открутить шкив коленвала
В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой.
Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.
Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».
Как открутить гайку шкива:
Если гайка шкива не откручивается:
Шкив коленвала автомобилей с передним приводом, в основном, крепится болтом. Для снятия шкива коленчатого вала переднеприводной машины, надо действовать в таком порядке:
Если не получается сорвать с места болт, то используем метод откручивания стартером. Этот метод приведен выше.
Полезный совет от слесарей, повидавших многое: использовать растворитель или ВД-40, или подобное средства от образования ржавчин. После того, как побрызгали на резьбу (если шкив крепится гайкой), минут 15 надо подождать, потом пробовать отворачивать. Если болт, то на резьбу нанести это средство не просто, хотя вокруг болта побрызгать, возможно через микрощели жидкость пройдет и раскоксует соединение.
Снятие шкива
Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.
Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.
Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив.
Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.
Установка шкива на коленвал
Для того, чтобы обратно установить шкив на коленвал ДВС, надо проверить посадочные места. Если есть заусенцы, задиры, удалить их наждачным камнем. Если старый шкив легко сажается на вал, то такой шкив не пригоден. Он должен сидеть плотно, насаживаться с определенным усилием. Перед установкой шкива, для уменьшения трения, надо смазать маслом или литолом.
Видео
В этом видео полезные советы, как открутить гайку крепления шкива к коленчатому валу автомобильного мотора.
Вариант откручивания болта шкива коленвала поликлиновым ремнем.
Как снять шкив коленвала на ВАЗ (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115).
How to remove the crankshaft pulley bolt. Болтовое соединение.
Как затянуть шкив коленчатого вала очень быстро.
Снимает шкив коленвала на автомобиле Honda (Хонда) без спец ключа.
Как открутить болт шкива коленвала — простая инструкция
Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор.
Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.
Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.
Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.
С какими проблемами можно столкнуться
Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.
Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:
Основные этапы работ
Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.
Теперь обо всем этом более подробно.
Поиск шкива
Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.
Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.
Подготовительные работы для удобного доступа к необходимым узлам
Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо.
Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.
Как стартерам открутить болт шкива коленвала
Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта.
На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как храповик, из-за уступа для кривого стартера), на переднеприводных болтом.
Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.
В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.
Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.
Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.
Снимаем шкив с помощью съемников
Когда болты удалены, вы можете теперь снять шкив коленчатого вала. Для этого снимите крышку ГРМ, чтобы получить полную свободу действий, например, замена ремня ГРМ или уплотнений.
После удаления болта, можно приниматься за шкив и это будет непросто. В первую очередь придется снять ремень. Для этого нужно освободить стопорный болт генератора, после повернуть натяжной. Ремень ослабнет и можно будет его удалить. Возможно вам будет неудобно работать из-за ремня гидроусилителя руля. Тогда ослабляем и его.
Последний штрих работы это поиск болта фиксирующего шкив. Почти всегда он найдется если заглянуть под машину рядом с правым колесом. Идем за пневмогайковертом, снимаем колесо.
Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля.
Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого необходим комплект недорогих съемников.
Возьмите шток, несколько раз вверните его в основную часть съемника и защелкните его в концевой части, чтобы он давил на него. Следующий шаг — сделать то же самое на другом конце, чтобы он давил на коленчатый вал.
В обычном автомобиле возможно вы заметите 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно вставить болты. Как только сборка съемника будет подготовлена, наденьте его, достаньте один болт с гайкой и вверните его в маленькое отверстие. После этого вверните другой болт в отверстие на противоположной стороне.
Теперь, когда у вас оба отверстия плотно прижаты, возьмите гнездо и закрепите его, используя гаечный ключ, и продолжайте поворачивать его, пока он не оторвется.
Проскальзывание может привести к смещению между центральной ступицей и приводным кольцом. Как следствие появится колебание шкива коленчатого вала. Это может привести к преждевременному износу.
Никогда не используйте съемник челюстного типа, чтобы снять шкив коленчатого вала вашего автомобиля. Использование этого инструмента даст только разрыв резинового уплотнительного кольца через натяжение внешнего края шкива коленчатого вала. Используйте только рекомендуемый инструмент для снятия шкива, чтобы устранить давление, сконцентрированное на резиновом кольце.
Что делать если болт не откручивается — советы экспертов
Для комфортной работы житель Северной Америки обработает все стыки деталей спреем Powerlube, механик с просторов СНГ воспользуется WD-40, в крайнем случае тормозной жидкостью.
Если не помогло, то осторожно попробовать его нагреть.
Видео по снятию шкива на автомобилях различных производителей
Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.
Автомобиль ВАЗ
В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.
Автомобиль Форд
Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.
Автомобиль Рено
Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.
Автомобиль Хонда
Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.
Автомобиль Шевроле
Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.
Автомобиль Мазда
Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.
Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.
Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.
