Крутим болт Коленчатого вала! Спасибо тебе Матиз, за то что ты есть:)
Дальше все по плану:

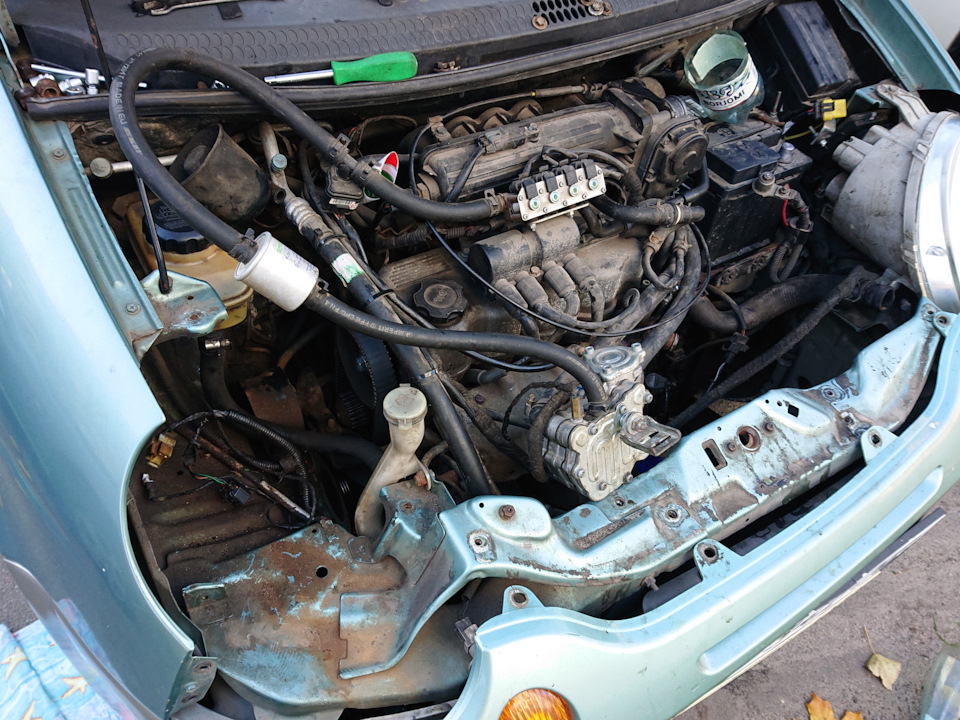

Вывесив правое колесо, ползем под машину.
Снимаем защиту ремня грм. С защитой окуратней, как оказалось весьма хрупкая диковина. Если казус произошел, не спешите печалиться. Позже расскажу, как вышел из этой ситуации я.
Далее сопоставляем метки на шкивах и кожухах защиты.

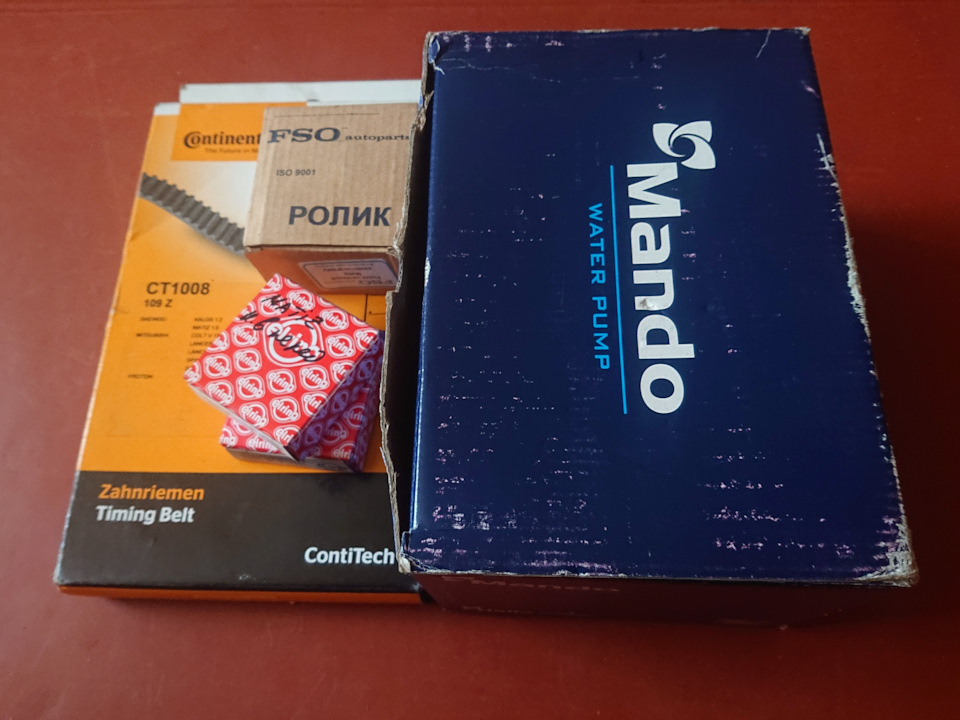

Уточню. Ремень я менял абсолютно исправный, на исправном двигателе, потому и разницы нет, в каком именно положении остались клапана на момент его снятия. Условие одно — не крутить валы, пока новый ремень не станет на место старого.
Я заметил, очень многих волнует вопрос, как же все таки открутить болт шкива коленвала. И чего я только не насмотрелся (и про ремни, и про клинья, про замысловатые вилки-держали, воротки с рычагом в виде полутораметровой трубы, и прочие самоделки). Не с первого раза меня посетила светлая мысль. До нее была свернута головка воротка, чуть не рассыпалась трещотка, и была погнута труба 80см., использовавшаяся мною в качестве рычага силы.
Что же все таки необходимо было сделать:

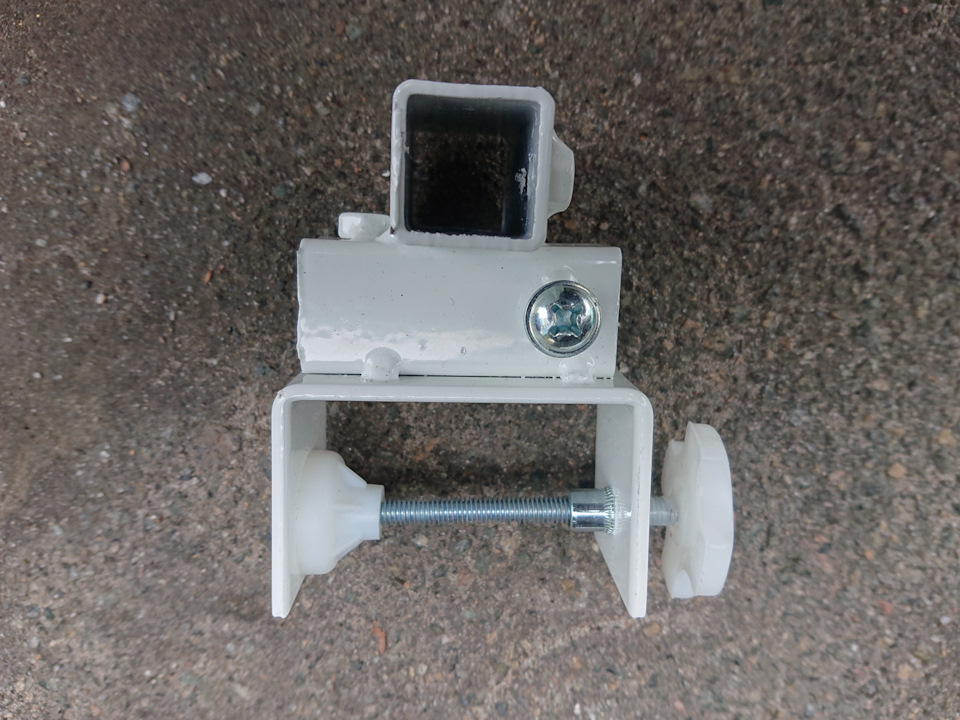

На замену ему подойдет что угодно, что можно зафиксировать в техническом отверстии.
Правильный способ откручивать/закручивать болт шкива коленвала.
Сам по-себе ремонт и обслуживание авто, в конечном итоге сводится к откручиванию закручиванию болтов и гаек. Казалось бы все просто… Но, может стать камнем преткновения для многих.
Есть много способов и описаний, как это сделать в конкретном случае, для данного автомобиля. При помощи стопоров, различных приспособ, передачи и тормозов, стопорения тормозного диска, стартером и т.п. И еще куча разных ситуаций в определённых условиях, как это будет сделать удобнее и проще.
Тем не менее, все эти способы не универсальны, и нужно соображать «на месте» что лучше подойдет, и даже пробовать разные способы. При этом остается доля вероятности повреждения болта, механизма грм, других механизмов, рук и нервов либо инструмента.
Могу привести вам пример на каждый из способов, когда он не сработает (за исключением спец инструмента для конкретных шкивов)
Что касается пневмоинструмента, то сразу предостерегаю Вас, что далеко не всегда он берет «нормальные» шкивы с затяжкой так 200-300, бывает и больше. А точнее помогает, примерно, 50/50 Так же после затяжки пневмоиструментом, приходится протягивать вручную в любом случае, т.к. операция ответственная, требует соблюдения регламента. Единственный «берущий» инструмент это дюймовый гайковерт (для грузового транспорта). Это настолько тяжелый и громоздкий «КОНЬ», что только и подходит для шкивов и колес от фуры, больше им никуда не подлезешь. Настолько силен, что раскачивает машину на подъемнике и трясет мастера, будто это калаш АК-47. Хотя бывали случаи, когда и он оказался слабоват.
Стопорение за верхнюю часть ГРМ (звезды/шкивы распредвала) — заведомо неправильный способ, даже не буду писать почему.
Итак, «самый верный» способ. Он не новый, и на авторство не претендую. Просто призываю взять на заметку, если вы в скором времени, намерены самостоятельно провести замену узлов ГРМ.
Оборачиваем шкив старым, поликлиновым ремнем (или родным, хотя он получит некоторые повреждения) как показано, а в свободный конец продеваем молоток, деревяшку, ключ, удлинитель, так чтобы его надежно заклинило в элементах подвески/ложерона/двигателя. По дереву ремень конечно хуже всего скользит. Ремень не порвется, его может только разрезать, если вы не плоско его установите.
Важные особенности (от себя)
— Не ставтье коленвал в ВМТ при откручивании/закручивани шкива. Рискуете погнуть клапана. Лучше выствлять 90 от ВМТ когда цилиндры будут «вровень-выпирать»
— Давить на трубу лучше вниз, раскрытой ладонью. Когда открутится или сорвется не позволит придавить пальцы.
— Удлинители (которых не мало ведь нужно одеть на вороток трубу 1.5 метровую) создают большое плечо и ведут к перекосу головки. Подставляйте домкрат к точке около шарнира воротка, как на рис. 3. Под углом перпендикулярным максимальному усилию. Таким образом будет компенсация усилия, и не будет перекоса головки. Вы сможете даже, взяться за конец трубы двумя руками, не контролируя шарнир воротка.
— Не нужен помощник, удерживающий тормоз или другой инструмент.
— Удерживать шкив самый верный способ, который избавляет от усилий другие элементы от проворачивания, нагрузки, повреждений, поломок, срезаний, не сбивается положение меток.
— Сам я не сторонник накидывать ремень, на какой-то из агрегатов, но многие так делают. Жалоб по этому поводу не припоминаю. Действительно, с учетом плеча усилие получается порядка 10 кг Тем не менее не советую так делать. Или, хотя бы выбирать «глухой» обводной ролик, который не дорого потом заменить.
Итак, в помощь вам хороший вороток, труба, ремень, домкрат ромбом. И не смотря на то, что все так выглядит просто и гладко, что то может пойти не так. 🙂 🙂 😀
Как видите усилие развиваемое таким способом вполне достаточное, при этом все под контролем. Никаких лишних травм и резких движений.
Как открутить болт шкива коленвала — простая инструкция
Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор.
Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.
Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.
Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.
С какими проблемами можно столкнуться
Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.
Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:
Основные этапы работ
Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.
Теперь обо всем этом более подробно.
Поиск шкива
Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.
Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.
Подготовительные работы для удобного доступа к необходимым узлам
Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо.
Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.
Как стартерам открутить болт шкива коленвала
Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта.
На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как храповик, из-за уступа для кривого стартера), на переднеприводных болтом.
Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.
В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.
Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.
Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.
Снимаем шкив с помощью съемников
Когда болты удалены, вы можете теперь снять шкив коленчатого вала. Для этого снимите крышку ГРМ, чтобы получить полную свободу действий, например, замена ремня ГРМ или уплотнений.
После удаления болта, можно приниматься за шкив и это будет непросто. В первую очередь придется снять ремень. Для этого нужно освободить стопорный болт генератора, после повернуть натяжной. Ремень ослабнет и можно будет его удалить. Возможно вам будет неудобно работать из-за ремня гидроусилителя руля. Тогда ослабляем и его.
Последний штрих работы это поиск болта фиксирующего шкив. Почти всегда он найдется если заглянуть под машину рядом с правым колесом. Идем за пневмогайковертом, снимаем колесо.
Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля.
Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого необходим комплект недорогих съемников.
Возьмите шток, несколько раз вверните его в основную часть съемника и защелкните его в концевой части, чтобы он давил на него. Следующий шаг — сделать то же самое на другом конце, чтобы он давил на коленчатый вал.
В обычном автомобиле возможно вы заметите 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно вставить болты. Как только сборка съемника будет подготовлена, наденьте его, достаньте один болт с гайкой и вверните его в маленькое отверстие. После этого вверните другой болт в отверстие на противоположной стороне.
Теперь, когда у вас оба отверстия плотно прижаты, возьмите гнездо и закрепите его, используя гаечный ключ, и продолжайте поворачивать его, пока он не оторвется.
Проскальзывание может привести к смещению между центральной ступицей и приводным кольцом. Как следствие появится колебание шкива коленчатого вала. Это может привести к преждевременному износу.
Никогда не используйте съемник челюстного типа, чтобы снять шкив коленчатого вала вашего автомобиля. Использование этого инструмента даст только разрыв резинового уплотнительного кольца через натяжение внешнего края шкива коленчатого вала. Используйте только рекомендуемый инструмент для снятия шкива, чтобы устранить давление, сконцентрированное на резиновом кольце.
Что делать если болт не откручивается — советы экспертов
Для комфортной работы житель Северной Америки обработает все стыки деталей спреем Powerlube, механик с просторов СНГ воспользуется WD-40, в крайнем случае тормозной жидкостью.
Если не помогло, то осторожно попробовать его нагреть.
Видео по снятию шкива на автомобилях различных производителей
Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.
Автомобиль ВАЗ
В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.
Автомобиль Форд
Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.
Автомобиль Рено
Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.
Автомобиль Хонда
Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.
Автомобиль Шевроле
Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.
Автомобиль Мазда
Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.
Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.
Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.
Замена распредвала на верховой, замена ремня ГРМ. Часть 1.
Открутив три болта крепления воздухозаборника ключом на 10, отверткой ослабив хомут воздушного патрубка на дроссельной заслонке, отсоединив патрубки от крышки клапанов и от впускного ресивера, снимаем резонатор воздухозаборника и сам воздухозаборник.
Ключом на 10 откручиваем сначала минусовую клемму аккумулятора, снимаем ее, откручиваем плюсовую клемму, так же снимаем ее, ключом на 8 откручиваем прижим аккумулятора, снимаем прижим, вытаскиваем аккумулятор, снимаем части прижима, торцовым ключом на 10 откручиваем болты крепления металлической площадки аккумулятора, снимаем саму площадку.
Отсоединяем высоковольтные провода, ключом на 10 откручиваем болт крепления держателя высоковольтных проводов, отсоединяем провода с датчиков температуры, датчика положения дроссельной заслонки, регулятора холостого хода, распределителя зажигания. Рожковым ключом на 10 откручиваем трос привода дроссельной заслонки, снимаем его, убираем, чтобы не мешался. Шестигранником на 5 откручиваем 4 болта крепления дроссельной заслонки, отсоединяем патрубки и шланги от дроссельной заслонки, снимаем ее. Отсоединяем патрубок радиатора, сливаем охлаждающую жидкость, я просто слил ее над канализационным люком, так как собрался менять охлаждающую жидкость.
Ключом на 10 откручиваем 4 болта крепления крышки ремня ГРМ, снимаем крышку, вот он ремешок, пробег его 46000, местами даже видно надписи GM и Daewoo, между зубцов в паре мест были не критичные трещины, скорее всего ремень еще прошел бы тысяч 20.
Шестигранником на 5 откручиваем 6 болтов крепления крышки клапанов. Хотелось бы отметить некоторые особенности: Железные болты в алюминии почти всегда окисляются, потому они довольно трудно откручиваются, есть вероятность сорвать, причем, как правило не болт, а сам шестигранник в болте, это больше всего актуально для дальнего центрального болта и дальнего правого. Для того, чтобы сохранить себе нервы и время, сначала из шестигранников болтов извлекаем весь мусор, продуваем воздухом, берем шестигранник, вставляем его в болт и небольшим ударом молотка забиваем его, чтобы он максимально зашел, после этого откручиваем. Не используйте шестигранники с закругленной головкой, у них площадь соприкосновения на много меньше и скорее всего болт будет испорчен. Кстати, при сборке имеет смысл смазать резьбу болтов, я обычно смазываю графитной смазкой.
Снимаем крышку клапанов.
Перед нами двигатель, в который заливалось масло синтетика Mobil 1 5W-50
Выкручиваем свечи (иридиевые NGK 2115), после небольшого пробега в 6000 они как новые, машину заправлял только BP 95 Ultimate. Раньше, когда заправлял на Neste и подобных заправках обычным 95-м на свечах уже после 3000 был нагар.
Ключом на 12 откручиваем верхний болт натяжки ГУР.
И тем же ключом нижний болт натяжки ГУР, ослабляем и снимаем ремень.
Ключом на 12 отпускаем верхнее крепление генератора, немного ослабляем ремень.
Торцовым ключом на 17 откручиваем шкив коленвала, снимаем его вместе с ремнем. Чтобы не проворачивался коленвал, на машине можно включить 4 или 5 передачу и нажать тормоз. Ключом на 10 откручиваем болт крепления трубки масляного щупа, демонтируем трубку масляного щупа. Ключом на 10 откручиваем 3 болта крепления нижней крышки ремня ГРМ.
Снимаем нижнюю крышку ремня ГРМ.
Ключом на 10 откручиваем гайку крепления распределителя зажигания.
Снизу крепления распределителя зажигания есть две неудобные гайки, при помощи небольшого количества нецензурных слов и плоского накидного ключа на 10 все же получилось открутить их.
Ключом на 10 откручиваем болт к на верхней задней части распределителя зажигания. Снимаем распределитель зажигания.
На распредвале и распределителе зажигания маркером делаем отметки, так, на всякий случай, чтобы не ломать голову при установке на место. Крестовой отверткой откручиваем 2 болта крепления опорной пластины распредвала, снимаем ее.
Ключом на 17 ослабляем болт крепления шестерни распредвала, далее делаем следующее, сначала выставляем коленвал и распредвал по меткам, после проворачиваем коленвал примерно на 45 градусов против часовой стрелки, после этого ни один из поршней не будет находиться в верхней мертвой точки, что предотвратит порчу клапанов. Так же, запоминаем, где при этом находится метка на шестерне распредвала, можно даже сделать отметку на защитном кожухе. После этого, ключом на 12 откручиваем натяжной ролик ремня ГРМ, снимаем его, и ремень ГРМ, окончательно выкручиваем болт крепления шестерни распредвала, снимаем шестерню распредвала.
Daewoo Matiz 2004, двигатель бензиновый 0.8 л., передний привод, механическая коробка передач — тюнинг
Машины в продаже
Daewoo Matiz, 2008
Daewoo Matiz, 2008
Daewoo Matiz, 2010
Daewoo Matiz, 2005
Комментарии 48
в какую сторону откручивал болт крепления шестерни распредвала? ни как не могу открутить
там обычная правая резьба, в самом распредвале есть отверстие, в которое можно засунуть вороток для фиксации, оно находится возле крайнего кулачка со стороны шестерни распредвала
Писать просто не знаю куда, но такая проблема, за сто км пробега чуть чуть уходит масло, и мл. 100-200 антифриза, на бочке антифриза заметил прилипшие элементы от масла, при запуске двигателя секунд 5-10 один целиндр троит, это уменя получается менять прокладку гбц и пробки под распредвалом в головке, на счет второго не совсем уверен, бачок уже почти полностью покрылся черным изнутри…
Пока не поздно, снимаем голову, меняем прокладку, обращаем внимание на состояние ГБЦ и блока. саму ГБЦ желательно проверить на ровность.
Заменил, нашел косяк, предыдущий владелец между гбц и помпой залил просто герметиком, оттуда и под давлением масло поподало в антифриз… Спасибо!
заменил ремень грм с натяжным роликом появился какой то гул
есть вероятность, что ремень перетянут, ну или выработка приводных шестеренок
Жесть! Гонщик вообще О.о думаешь мотор долго проживёт?))
я с машиной очень нежно обращаюсь,
переключения на повышенную:
2-я 18км/ч (строго не более)
3-я 37 км/ч (строго не более)
4-я 58 км/ч (строго не более)
5-я 80 км/ч (строго не более)
Короче не кручу мотор.
Ну, он как то выжил в режиме «тапка в пол» на протяжении 2500 км, с остановками только на заправки, так что, мотор выживет, а если не выживет, придется принять меры к слабому месту. Не мы для машин, а машины для нас.
Да, увеличение крутящего момента от средних до высоких. Да как то не смотрел на какой переключаюсь, а по оборотам ближе к отсечке.
Распредвал верховой? В смысле для высоких оборотов? На какой скорости переключаешься?
Специально обратил внимание на скорость
на 2-ю — 35
на 3-ю — 65
на 4-ю — 110
на 5-ю — 140-150
Жду продолжения. Очень интересно. Вопрос такой: вы сами всему учились или когда-то начинали с учеников в автосервисе?
Не, без автосервиса, сам все. На самом деле, сложного нет ничего, особенно в матизовском двигателе.
Ну здорово! Я сам обслуживаю автомобиль, по мелочам правда. Крупный ремонт с заменой каких-либо узлов я не производил, так как отсутствует яма в гараже, да нет необходимых инструментов. Очень хотел бы сам всем овладеть.
А Вам спасибо за интересные записи!
Да незачто, я этот БЖ для того и сделал, чтобы делиться своими наработками со всеми.
С заменой маслосъемных колпачков есть некоторые особенности.Дело в том, что клапан прирабатывается в определенном месте, соответственно, если его провернуть, есть вероятность что под клапан будет пропускать, что приведет к его прогоранию.
Без Съема головы маслосъемные колпачки меняют как правило подняв поршень в ВМТ, чтобы клапана не свалились в цилиндр, сжимают пружину, рассухаривают, меняют колпачки, собирают. В таком случае клапан по любому проворачивается. По словам мотористов, после такой замены на каждом третьем двигателе потом прогорают клапана.
Если менять маслосъемные колпачки по правильному, то надо снять ГБЦ, соответственно снять клапана, отчистить их, при необходимости проточить, отчистить нагар в камере сгорания ГБЦ, при необходимости проточить седла клапанов, притереть клапана, заменить маслосъемные колпачки, поставить пружины с тарелками. Попутно можно залить раскоксовку в цилиндры, чтобы кольца очистить.
Есть еще один способ, подсмотрел у грамотного моториста. Снимаем крышку клапанов, снимаем коромысла, выкручиваем свечи, опускаем поршень в НМТ, вкручиваем вмето свечи переходник, через который можно накачать в цилиндр сжатый воздух, давление 6-8 атм, таким образом можно удержать клапан от проворачивания и падения в цилиндр. Сжимаем пружину, рассухариваем, снимаем пружину, меняем маслосъемный колпачок, пружину обратно, засухариваем. так же со вторым клапаном. Далее переходим на следующий цилиндр, и так далее, пока цилиндры не кончатся.
Буду скоро менять маслосьемные колпачки(((. Думаю голову не снимать, а так на месте сделать. Сальник и ремень после покупки заменил сразу.
