Замена шкива коленвала
Как-то давно я начал обращать внимание что шкив колена выдает небольшую восьмерку. Но совсем небольшую. Крайний раз когда я снимал приводные ремни, я не проверял его на люфты и его прикрученность, но спустя пару дней биения начали быть больше и на холодную ремень ГУР начало немного подклинивать. Биение возможно как и в следствии его открученности так и в следствии выхода из строя демфера. Ну я то 3 года назад когда грм менял полюбому же его огонь закрутил;)
Так как
а) на улице была дерьмопогода
б) когда то давно (как обычно хз зачем) я купил 2 шкива легкосплавных, без демфера…синеньких), но они были в Орландо
в) отсутствие пинка
г) отсутсвие места, где можно было бы поменять, в lurg.ru? занято, о дворе не комельфо
д) олень
И тут я встречаюсь с парнями и з моего сервака, говорю что шкив как то крутиться дюже бойко) Смотрят на него…на меня…на него…на меня…по их взгляду Дэвида Блейна, ме вообще сразу стало понятно, что ездить то нельзя и менять его надо было еще 2 недели назад)))
а) потеплело как раз
б)какие на хрен синенькие, дали парни от SF форика, охренительно круглый как родной в молодости)
в) на майские надо было полюбасу иметь исправную машину, да бы не ехать на паровозе товарном, так как на пасажирские уже билетов нет)
г) тут на помощь пришел shk-den, любезно приютивший в своем дворе)
д) иногда мне кается время не властно над этим)
На твинке, отверстие для блокировки маховика (в моем случае бублика) прям отлично расположено между куллером и впускным коллектором. Снимаем приводные ремни, прокручиваем трещеткой пока в окошке не появиться болт, вставляем палку\арматуру и срываем болт колена. Я такой напрягся прям пипец пипец, ща дерну…ии…дергаю…откручен сцуко)))
Открутив шкив, все маштабы возможно трагедии были пересчитаны в рубли)) Так что вывод какой, не тяните если знаете что что-то неисправно, всегда найдется отмаз и не имей 100рубл, а имей 100друзей;))) И ключ деинамметрический, придумал не дурак;)
Шкив коленчатого вала Subaru Impreza / Impreza WRX STI с 2008 года
5. Шкив коленчатого вала
Снятие шкива коленчатого вала
При замене отдельных деталей, выполняйте работу без снятия двигателя с автомобиля.
1. Снимите клиновидные ремни.
2. При помощи специального инструмента ST 499977400 зафиксируйте шкив коленчатого вала и отверните болт шкива коленчатого вала.
3. Снимите шкив коленчатого вала.
Установка шкива коленчатого вала
1. Установите шкив коленчатого вала.
2. При помощи специального инструмента ST 499977400 зафиксируйте шкив коленчатого вала и установите болты шкива коленчатого вала.
1). Очистите резьбу коленчатого вала при помощи сжатого воздуха.
2). Нанесите моторное масло на седло болта шкива коленчатого вала и резьбу.
3). Временно затяните болты с моментом 44 Н•м.
4). Затяните болты шкива коленчатого вала.
Момент затяжки: 130 Н•м.
3. Проверьте, чтобы угол затяжки болта шкива коленчатого вала был 45 ° или более. Если угол составляет менее 45 °, выполните следующую процедуру.
Если угол затяжки болта шкива коленчатого вала составляет менее 45 °, болт поврежден. В этом случае болт необходимо заменить.
1). Замените болты шкива коленчатого вала и очистите их.
Болт шкива коленчатого вала: Деталь № 12369AA011.
2). Очистите резьбу коленчатого вала при помощи сжатого воздуха.
3). Нанесите моторное масло на седло болта шкива коленчатого вала и резьбу.
4). Временно затяните болты с моментом 44 Н•м.
5). Затяните болты шкива коленчатого вала на 45 ° — 60 °.
Проводите процедуры затяжки, проверяя угол затяжки болта шкива коленчатого вала по указателю на крышке ремня ГРМ.
4. Установите клиновидные ремни.
Проверка шкива коленчатого вала
1. Убедитесь, что клиновидный ремень не изношен или не поврежден другим образом.
2. Проверьте натяжение переднего ремня.
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Развалился шкив коленвала!
Первый сюрприз который подкинула мне Чемпионка)
После морозов наступила резкая оттепель и повысилась влажность. Стал посвистывать ремень генератора. Ну думаю махну на новый сразу без лишних вопросов. Но уже когда стал смотреть чего там пищит, обратил внимание, что шкив коленвала при вращении дает восьмёрку, как-будто бы не прикручен…

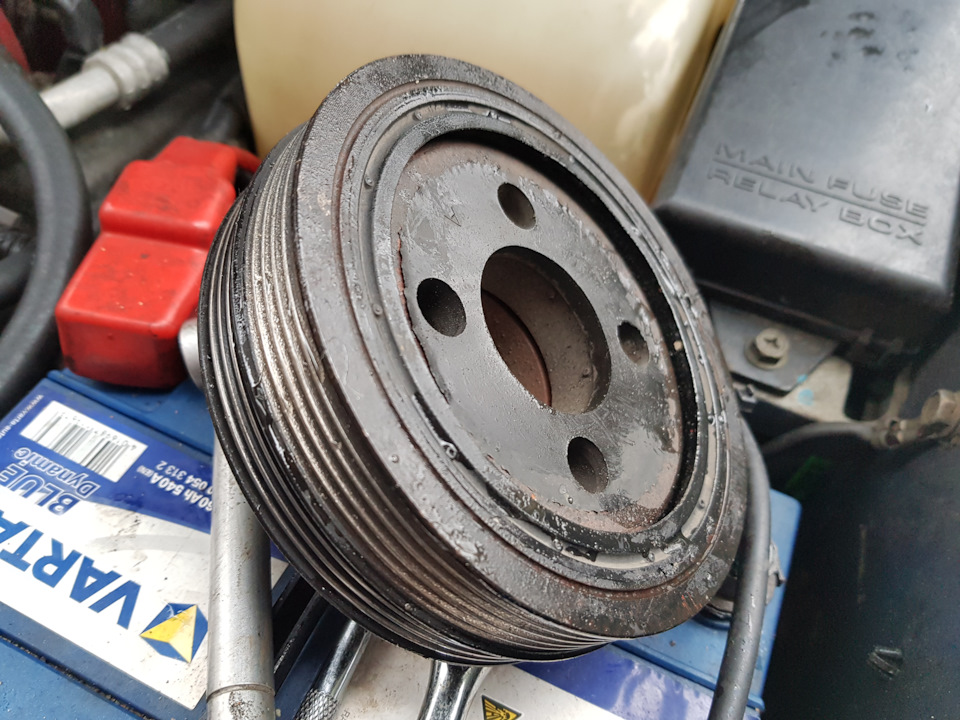

Снял ремни, и был шокирован) Шкив то ходит ходуном! Но дело конечно же не в том, что он открутился, а в том, что разрушился резиновый демпфер и внешний бандаж того и гляди с него слетит.
На большинстве машин шкив коленвала — это цельная железка, а у Субару (по крайней мере на двигателях EJ) шкив состоит из нескольких элементов с прослойкой из резины. Очевидно это сделано потому, что у нас отсутствует гидронатяжитель, и резиновый демпфер в шкиве призван гасить вибрации и колебания ремня, которые на других моторах как раз и компенсирует натяжитель.
Если честно вообще не думал, что такое возможно)) Но видимо время делает свое дело, резина теряет эластичность и разрушается от старости.
Пришлось сгонять на разборку.

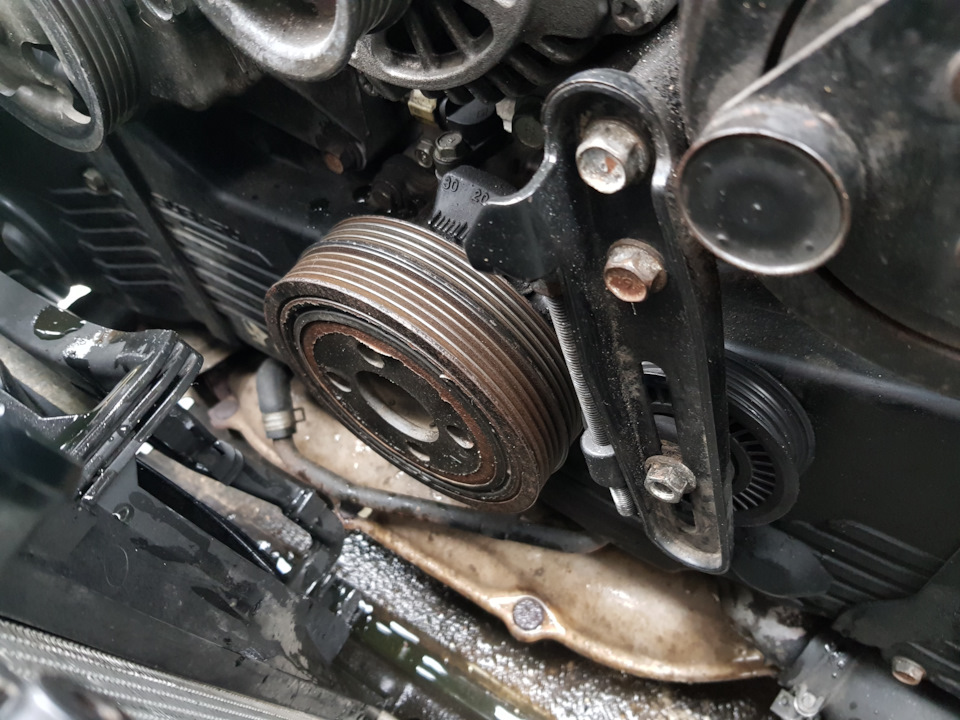

Места для того, чтобы открутить шкив маловато, поэтому пришлось снять правый вентилятор и верхний патрубок радиатора. Дальше затягиваем ручник, КПП ставим на 6-ую передачу, головку на 22 накидываем на болт, вставляем вороток, и нахлобучиваем трубу длиной около метра)) тянем против часовой стрелки со всей силы и… ничего)) труба гнётся вороток того и гляди лопнет… Когда в прошлый раз менял ГРМ на Импрезе GH, как то удалось открутить болт без особых проблем по той же технологии.

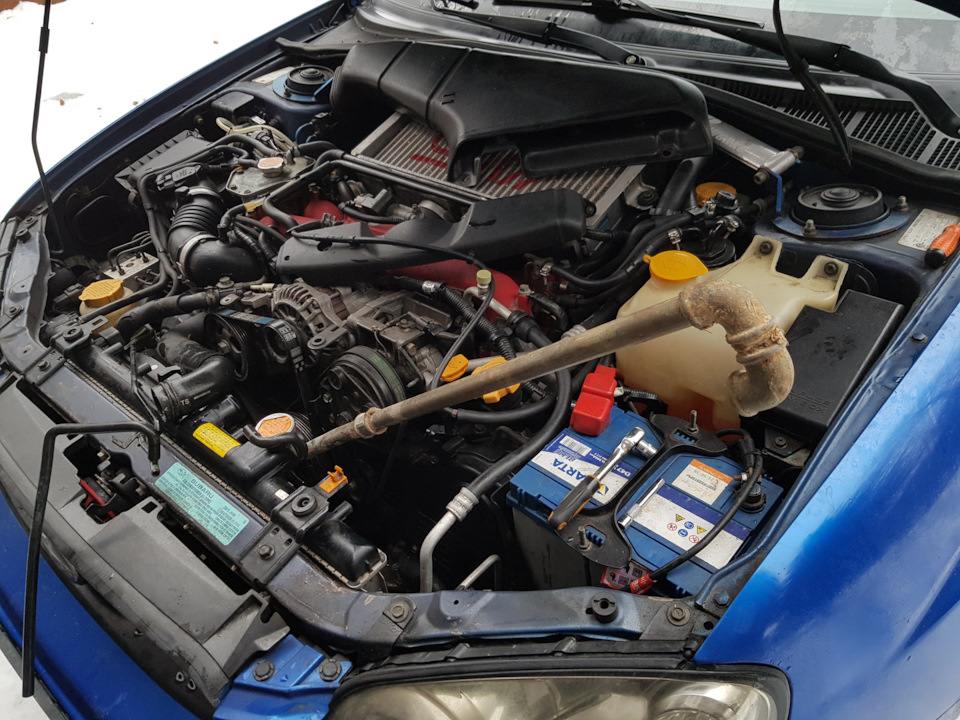

Знаю, что некоторые срывают его стартером, накинув вороток и уперев например в защиту картера и коротко крутанув двигатель. Но мне как-то стало стремно… слетит еще, понаделает дел… поэтому продолжил попытки. Только раза с десятого болт издал звук «кряк» — вот он признак того, что не все потеряно)) Еще усилие, снова «кряк», дальше открутился без проблем.
Шкив заменил, ремешок новый все же поставил.
Шкив коленчатого вала Subaru Forester с 2008 года
Шкив коленчатого вала
Снятие шкива коленчатого вала
1. Снять ремни привода навесного оборудования.
2. Вывернуть болт шкива коленчатого вала. Заблокировать коленчатый вал при помощи специального инструмента 499977100.
3. Снять шкив коленчатого вала.
Установка шкива коленчатого вала
1. Установить шкив коленчатого вала.
2. Установить болт шкива. Заблокировать коленчатый вал при помощи специального инструмента 499977100.
1). Очистить резьбу коленчатого вала при помощи сжатого воздуха.
2). Нанести моторное масло на установочное место болта шкива коленчатого вала и резьбу болта.
3). Затянуть болты рекомендуемым моментом затяжки.
Момент затяжки: 44 Н∙м.
4). Затянуть болты шкива коленчатого вала.
Момент затяжки: 180 Н∙м.
4. Установить натяжитель приводного ремня.
5. Установить ремни привода навесного оборудования.
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Как открутить болт шкива коленвала — простая инструкция
Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор.
Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.
Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.
Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.
С какими проблемами можно столкнуться
Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.
Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:
Основные этапы работ
Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.
Теперь обо всем этом более подробно.
Поиск шкива
Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.
Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.
Подготовительные работы для удобного доступа к необходимым узлам
Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо.
Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.
Как стартерам открутить болт шкива коленвала
Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта.
На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как храповик, из-за уступа для кривого стартера), на переднеприводных болтом.
Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.
В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.
Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.
Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.
Снимаем шкив с помощью съемников
Когда болты удалены, вы можете теперь снять шкив коленчатого вала. Для этого снимите крышку ГРМ, чтобы получить полную свободу действий, например, замена ремня ГРМ или уплотнений.
После удаления болта, можно приниматься за шкив и это будет непросто. В первую очередь придется снять ремень. Для этого нужно освободить стопорный болт генератора, после повернуть натяжной. Ремень ослабнет и можно будет его удалить. Возможно вам будет неудобно работать из-за ремня гидроусилителя руля. Тогда ослабляем и его.
Последний штрих работы это поиск болта фиксирующего шкив. Почти всегда он найдется если заглянуть под машину рядом с правым колесом. Идем за пневмогайковертом, снимаем колесо.
Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля.
Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого необходим комплект недорогих съемников.
Возьмите шток, несколько раз вверните его в основную часть съемника и защелкните его в концевой части, чтобы он давил на него. Следующий шаг — сделать то же самое на другом конце, чтобы он давил на коленчатый вал.
В обычном автомобиле возможно вы заметите 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно вставить болты. Как только сборка съемника будет подготовлена, наденьте его, достаньте один болт с гайкой и вверните его в маленькое отверстие. После этого вверните другой болт в отверстие на противоположной стороне.
Теперь, когда у вас оба отверстия плотно прижаты, возьмите гнездо и закрепите его, используя гаечный ключ, и продолжайте поворачивать его, пока он не оторвется.
Проскальзывание может привести к смещению между центральной ступицей и приводным кольцом. Как следствие появится колебание шкива коленчатого вала. Это может привести к преждевременному износу.
Никогда не используйте съемник челюстного типа, чтобы снять шкив коленчатого вала вашего автомобиля. Использование этого инструмента даст только разрыв резинового уплотнительного кольца через натяжение внешнего края шкива коленчатого вала. Используйте только рекомендуемый инструмент для снятия шкива, чтобы устранить давление, сконцентрированное на резиновом кольце.
Что делать если болт не откручивается — советы экспертов
Для комфортной работы житель Северной Америки обработает все стыки деталей спреем Powerlube, механик с просторов СНГ воспользуется WD-40, в крайнем случае тормозной жидкостью.
Если не помогло, то осторожно попробовать его нагреть.
Видео по снятию шкива на автомобилях различных производителей
Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.
Автомобиль ВАЗ
В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.
Автомобиль Форд
Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.
Автомобиль Рено
Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.
Автомобиль Хонда
Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.
Автомобиль Шевроле
Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.
Автомобиль Мазда
Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.
Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.
Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.
