FAQ: Инструкция по снятию тормозного суппорта + тормозных колодок + тормозной диск MAZDA 6

Всем шалом))
Настроение отличное))хоть и холодно у нас)))…разобрал уже прилично…но а пока…
====================================================
СНИМАЕМ ТОРМОЗНОЙ СУППОРТ + ТОРМОЗНЫЕ КОЛОДКИ
====================================================
Необходимый инструмент:
— Домкрат
— Ключ накидной на 12
— Вороток
— Трещотка
— Торцевая головка на 17
— Торцевая головка на 21
— Отвертка плоская
— Ключ шестигранный на 8
— Щетка по металлу
————————————————————————————————
На примере правого тормозного суппорта!
————————————————————————————————
1. Для доступа к суппорту и колодкам необходимо снять колесо))берем вороток и торцевую головку на 21…ослабляем затяжку гаек (синие стрелочки)

6. Теперь нам нужно выкрутить палец суппорта…шестигранником на 8…на фото он уже выкручен (синяя стрелочка)
7. Возможно суппорт сразу не получится откинуть.зажат…или заклинило суппорт…для этого нам нужно чуть чуть вдавить поршень…вставляем в зазор между суппортом и тормозной колодкой отвертку плоскую…таким образом вдавливая поршень…хотя можно ничего не вдавливать а тупо сдернуть суппорт…просто и со вкусом=))))(фиолетовая стрелочка)

8. Откидываем суппорт и снимаем его с нижнего пальца.сдвигая по направлению стрелочки (красная стрелочка)
9. Снимаем разжимные пружинки колодок (зеленая стрелочка)
10. Плоской отверткой снимаем колодки с обеих сторон…вставив отвертку в зазор между колодкой и тормозным диском (синие стрелочки)

11. Теперь можно снять крепеж тормозного суппорта…открутив два болта на 17…предварительно очистив их щеткой по металлу…так как они могут быть засраны грязью и т.д. (фиолетовые стрелочки) … когда я их откручивал их у меня был !шок!…верхний болт открутился с небольшим усилием…а нижний вообще был !откручен чуть!…на фото даже виден зазор…вообщем хорошо что я туда полез)))

12. p.s. если вам тупо нужно снять суппорт не разбирая всего как я это делал…сразу переходите к пунктам № 4 и 11…открутив эти три болта вы снимете весь суппорт с колодками=)))

Всем удачи)))и следите за тех. состоянием своих машин)))

Источник

Извлекаем закисшую направляющую суппорта.

При замене передних тормозных колодок, меня ожидал весьма неприятный сУрприз, в виде закисшей направляющей (пальца) суппорта. Погрустив для начала, решил выбить направляющую с помощью молотка и долота. Описывать мои эротические приключения смысла не вижу, скажу лишь, что промучился где-то час, а проклятая, напрочь приржавевшая железяка, вылезать со своего законного места никак не желала. Поэтому мной было принято ответственное решение снять к херам всю эту конструкцию с машины и попытаться вытащить заржавевший палец в более подходящих для этого условиях. О чем я и поведаю в данном посте. Конечно, инфы и рекомендаций для устранения данной проблемы довольно много. Я всего лишь опишу свои действия, вдруг кому-то и пригодиться. Как и предыдущий мой пост, этот также расчитан на новичков. Заранее прошу за ужасное качество фото, т.к снимал все на телефон. И ваще, я нищеброд и денег на фотик у меня нет!
Что понадобиться:
1) Накидной ключ на 14;
2) Торцевая головка на 19 + вороток;
3) WD-40 (ну как же без неё то?);
4) Разводной газовый ключ (чем больше, тем лучше. И не спрашивайте зачем!);
5) Кусочек проволоки (веревка или к примеру пластиковые хомуты);
6) Сиски Тиски, простите.
7) Смазка для суппортов (как вариант Литол-24, также не плохо).
8) Фиксатор резьбы (продается в любом авто магазине).

Еще, возможно, потребуется ремкомлект для суппортов. Я купил FEBEST 1074-T200F. Входит в него 4 направляющих, 4 пыльника, и какая-то красная жижа в пакетике. То ли это фиксатор, то ли смазка какая-то. В любом случае смазка и фиксатор у меня уже были куплены отдельно, поэтому я этим вопросом не заморачивался. Стоит этот комплект не помню сколько, курите в инете. Не очень дорого, рублей 400-500. Кстати, новые пыльники оказались немного меньше в диаметре, чем родные. Но я думаю, что это скорее плюс, чем минус, т.к к пальцам они прилегают теперь намного плотнее.

Итак, открываем капот, и свинчиваем крышку с бачка с тормозухой. Сделать это очень важно!
Затем домкратим машину и снимаем колесо. Не забудьте широкой плоской отверткой утопить поршень поглубже в цилиндр. После чего снимаем суппорт и извлекаем тормозные колодки.
Как это сделать смотрите тута: duk63.narod.ru/photoguide_24.html
Единственное, для снятия суппорта, нужно открутить еще и верхний болт.
Суппорт снимается вместе со шлангом. Тут действовать лучше аккуратно, чтобы шланг не натягивался и не повредился. Я закрепил шланг с помощью пластиковых хомутиков. Так же для этого можно использовать веревку или кусочек проволоки.

Итак на тормозном диске у нас осталась вторая половинка суппорта, называемая по научному направляющей колодок. Чтобы снять её, потребуется открутить 2 болта с обратной стороны диска. Этим болтами сия хреновина крепится к поворотному кулаку. Просто суньте голову под крыло и вы эти болты сразу увидите.

Для их откручивания, лучше использовать торцевую головку и вороток. Откручиваются эти болты с трудом. И не обязательно потому что ржавые. У меня к примеру был нанесен какой фиксатор резьбы.
После того как вы снимите направляющую колодок, самое время извлечь из неё тот самый закисший направляющий палец. Делать это лучше всего, зажав все конструкцию в тисках. Если купили ремкомплект то срежте пыльник чтобы не мешал. Далее я просто стал крутить палец, орудуя разводным ключом. Попутно брызгал вэдэшкой. Следует крутить сильно и аккуратно, чтобы не сломать палец. А то высверливать придется.

Если палец хоть немного провернулся, то считайте, что дело сделано. Дальше крутим его то в одну то в другу сторону (и не забываем вд-40). Когда палец станет крутится достаточно свободно, то можно его выбить. Я к примеру делал так: мой напарник крутил палец, а я орудуя вторым разводным ключом как рычагом выталкивал его наружу.

После того, как палец извлечен, аккуратно зачищаем мелкой наждачкой внутреннюю поверхность того места, куда вставляется палец. Можно намотать наждачку на отвертку или тонкую палочку и покрутить внутри. Также и вэдэшкой побрызгать я думаю не помешает. Не забудьте очистить от ржавчины и палец (если новый не покупали). Затем ставим пыльник. Перед установкой пальцев не забудьте их смазать литолом, а лучше специальной смазкой.

При установки всей этой конструкции на место нанесите на болты фиксатор резьбы.
Собственно всё. Удачи на дорогах!

Источник

Еще одна маленькая, но довольно громкая неприятность (или инструкция по снятию тормозного суппорта с заднего колеса без отсоединения тормозного шланга)

Название записи дословно говорит само за себя, потом поймете, о чем речь 😉

Дело в том, что после приезда к родственникам в Крым, решили проехаться на «море». Море в «», так как морем это назвать весьма проблематично — это залив Черного моря, глубина которого не превышает метра, так что купаться там особо никак не получится. Ну да ладно, отвлекся, продолжаю дальше… Для того, чтобы туда добраться, необходимо проехать 7 км от города по далеко не ровной дороге: около 4 км 1-я и 2-я передачи и не более. Дорога изобилует неровностями и ямками. Так вот на этой дороге у меня вскрылось довольно неприятное дребезжание слева сзади. Просто забить на него нельзя было: уж больно громкий был звук. По ощущениям, как будто глушитель бьется о днище, только звук чуть более глухой. Причем при проезде ямки что-то явно резонировало — дребезг был довольно высокой частоты, такой «трррррррр» или «дын-дын-дын». Со слов не описать, да и слышал его я уже как два дня назад с момента написания этой записи, забылся уже)

Приехал в гараж, начал искать источник дребезга. Первым делом вынул все из багажника вплоть до штатно идущих полочек, ящичков, вынул запаску с домкратом, опустил сиденья… Вобщем все сделал для того, чтобы ничего в багажнике не звенело. Ничего не помогло, все осталось так же(

На следующий день облазил все форумы в поисках возможного источника дребезжания. Все в один голос говорили про тросик ручника. Советовали открутить крепление в районе заднего колеса там, где на рубашке тросика находится гофра, и покататься так. Не помогло, все абсолютно так же и осталось.

Потом наконец вспомнил: когда менял тормозные колодки, как раз на заднем левом колесе на одной из направляющих суппорта не хватало резинки (направляющих суппорта на одном колесе два, причем на верхней направляющей резинка не предусмотрена конструкцией, а на нижней должна быть). Не долго думая пошел в гараж, пошатал туда-сюда суппорт. Действительно, раздавался похожий, довольно неприятный стук, причем суппорт ходил, такое ощущение, что во всех направлениях.

Ну что ж, заказал эту самую резинку направляющей суппорта. На следующий день забираю, отдав за нее 60 гривень (примерно 240 рублей)

Иду тут же в гараж устанавливать ее на место. Дальше ничего сложного:
1. Поддомкрачиваем, снимаем колесо, откручиваем нижнюю направляющую суппорта головкой на 14. В принципе все. Для того, чтобы например поменять колодки, необходимо просто откинуть тормозной суппорт наверх. Но я решил снять еще и верхнюю направляющую, обновить смазку.
2. Итак, откручиваем верхнюю направляющую. Но тут нам понадобится уже накидной ключ на 14, так как головке будет мешать тормозной шланг (разгерметизировать, а затем прокачивать тормозную систему мне, естественно, лень). Откручиваем и вынимаем болт-направляющую до тех пор, пока он не упрется в тормозной шланг.

3. Вынимаем тормозной суппорт вместе с направляющей из крепления.

Нижняя направляющая у меня выглядит не совсем должным образом. Вот такая она у меня после небольшой обработки наждачкой:

А теперь такой вопрос: она еще походит или надо новую покупать? Кстати, верхняя у меня как новая, вся гладкая без всяких выеденностей (зазубрин, не знаю как назвать).

Ну а вот так выглядит та же направляющая с резинкой:

4. Ну а дальше все еще проще — вычищаем старую смазку и смазываем новой (просто запихиваем новую смазку внутрь колодцев, по которым ходят направляющие). Тут главное не переборщить со смазкой, иначе она будет выдавливать направляющие наружу и одна из колодок будут находиться в постоянно сведенном положении. Правда может это и не так и смазка в конце концов выдавится, не знаю.

5. Ставим суппорт вместе с направляющими на место. Будьте внимательны — болт верхней направляющей должен быть выкручен, иначе направляющая суппорта не встанет на свое место!

6. Не забываем поставить колесо на место 😀

Кстати, если кто-то будет менять колодки, то после установки новых надо утопить поршень тормозного суппорта внутрь. Для этого в снятый суппорт вдоль кладем какую-нибудь трубу диаметром в р-оне 3-4 см, вставляем перпендикулярно трубе рычаг (например, балонный ключ), просовываем его сквозь технологическое отверстие в скобе тормозного суппорта и давим. Поршень должен без проблем утопиться вглубь суппорта. Надеюсь, я понятно объяснил. Ах да, и не забудьте откачать тормозную жидкость, если ее уровень поднимется выше максимума.

Ну и наконец, не сочтите за рекламу: смазка для тормозных суппортов:

Для чего я ее сюда влепил? Как вы, наверное знаете, тормоза порой довольно сильно нагреваются (нет, ну прям реклама какая-то=)). Если смазать направляющие обычным литолом или графиткой, то эти смазки мгновенно потеряют свои свойства и станут пластилином, так как рассчитаны на довольно низкие температуры, где-то в районе до 180 градусов по Цельсию. Так вот, существуют специальные смазки, которые не теряют своих свойств вплоть до 1000 градусов (хотя это они наверное загнули, но все же…). Так к чему я это все? Просто в нашем горячо любимом Орлеце я нашел только лишь 1! магазин, в котором можно купить хоть какую-нибудь смазку для суппортов (а вещь то нужная). Та что на фотографии как раз она и есть. Надеюсь, не подведет.

Ну и главный итог — все работает, никаких дребезгов — ура!

Вот так вот, малюсенькая резинка, а из-за нее весь тормозной суппорт насколько громко дребезжал… Это к слову о названии моей записи=)

Источник

81.Суппорт — ёк :(. Переборка суппорта

Началось это месяца 3 назад. Изредка авто то не хотело ставится на ручник, то сниматься. Кнопка была проверена первым делом, но проблемка таилась не в ней.

На прошлой неделе приехали с отцом в магазин, а вот Пассатик обратно ну никак уезжать не желал. Ника не снимался с правого заднего колеса ручник. Моторчик работал, а вот движения поршня не было.

Пока проверял возможные причины, наловил ошибок:
Контроллер 53: Электро-ручник Описания: 5N0-907-801.clb
Номер детали SW: 3C8 907 801 A HW: 3C8 907 801 A
Компонент:: J540 EPB3 VW-10498 0003
Ревизия: 008 Номер лицензии: 00000000031602
Кодировка: 0000057
Код сервиса:: WSC 05311 000 00000
VCID: 2855EFD09B45B57E35-807C

3 ошибок найдено:
03200 — Клавиша электромеханического стояночного тормоза(E538)
012 — Сбой в изоляции эл.цепи — Периодически

16366 — «Control Module — Internal Malfunction; CPU 2»
014 — Неисправен — Периодически

16352 — Control Module — Electrical Error
014 — Неисправен — Периодически

Решение было простым: снял колесо, открутил моторчик привода ручника, снял с него фишку, ручник развел ключом с 12-и гранной битой Т45. Приехал домой снова снял с ручника и стал искать в чем же причина?

А она оказалась проста и часто встречается у группы ВАГ с электро-ручниками :).
Для самообразования по электро механическому тормозу от ВАГ — читаем

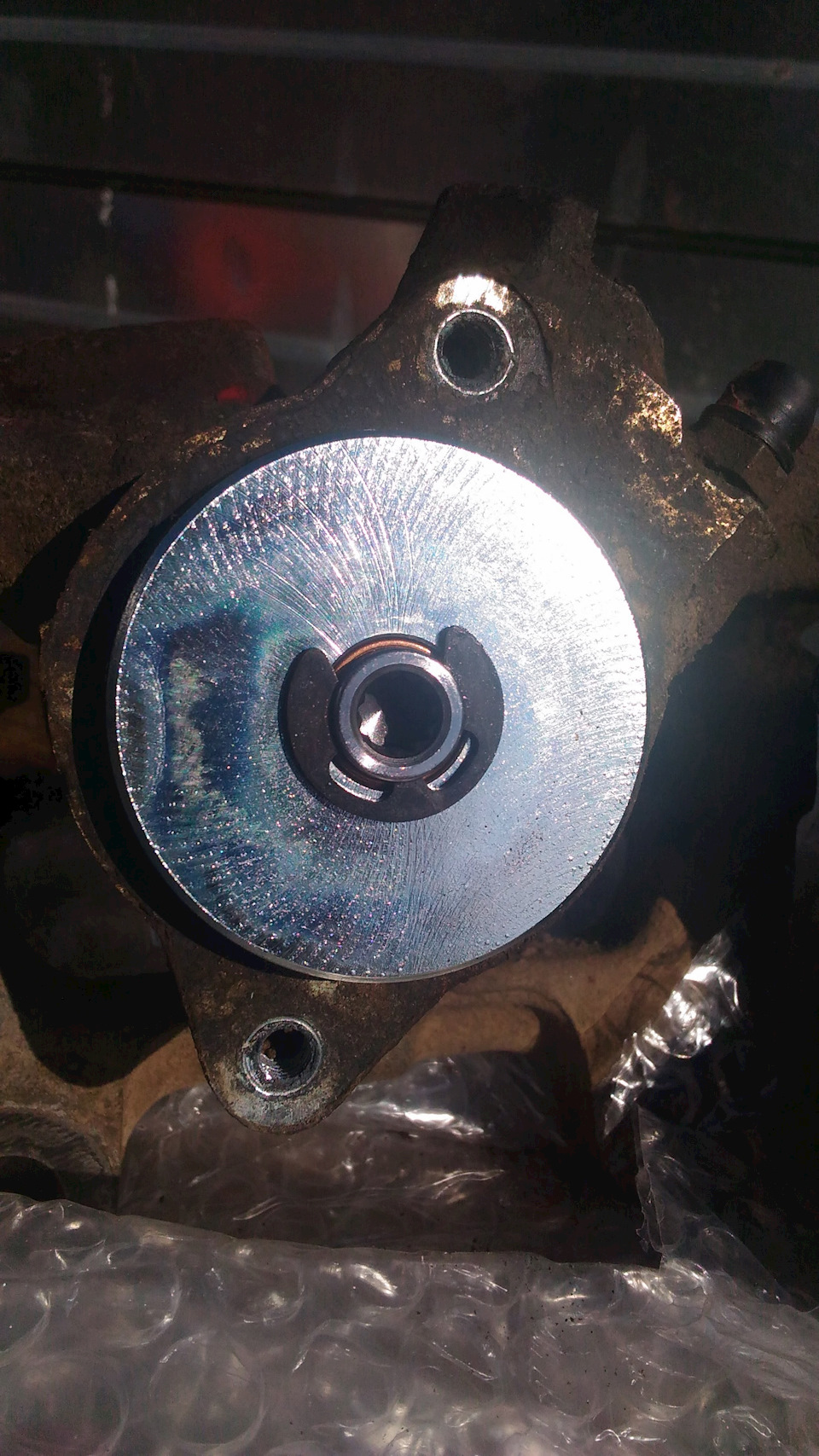

Банально слизало грани в ответной части — что стоит в суппорте.

Начались поиски решения проблемы.
ЕТКА говорит однозначно — суппорт в сборе или только моторчик и никаких излишеств.
НО оказывается есть в природе 2 вида моторчиков для ручника и соответственно 2 вида их ответных частей, что стоят в суппортах. По 8 год включительно ось ручника имеет вид 6-ти гранника, с 9 модельного данные узел имеет вид 12-ти гранника Т45.
Вариантов несколько:
1. Существует ремкомплект суппорта, при заказе можно выбрать 6/12 граней.

2. Купить новый суппорт
3. Купить б/у суппорт.

Ну чтож приступим к операции.

1. Снимаем колесо
2. Отсоединяем разъем с привода ручника
3. Откручиваем болты держащие суппот (ключи на 13 и 15), но не до конца
4. Откручиваем и «глушим» тормозной шланг.

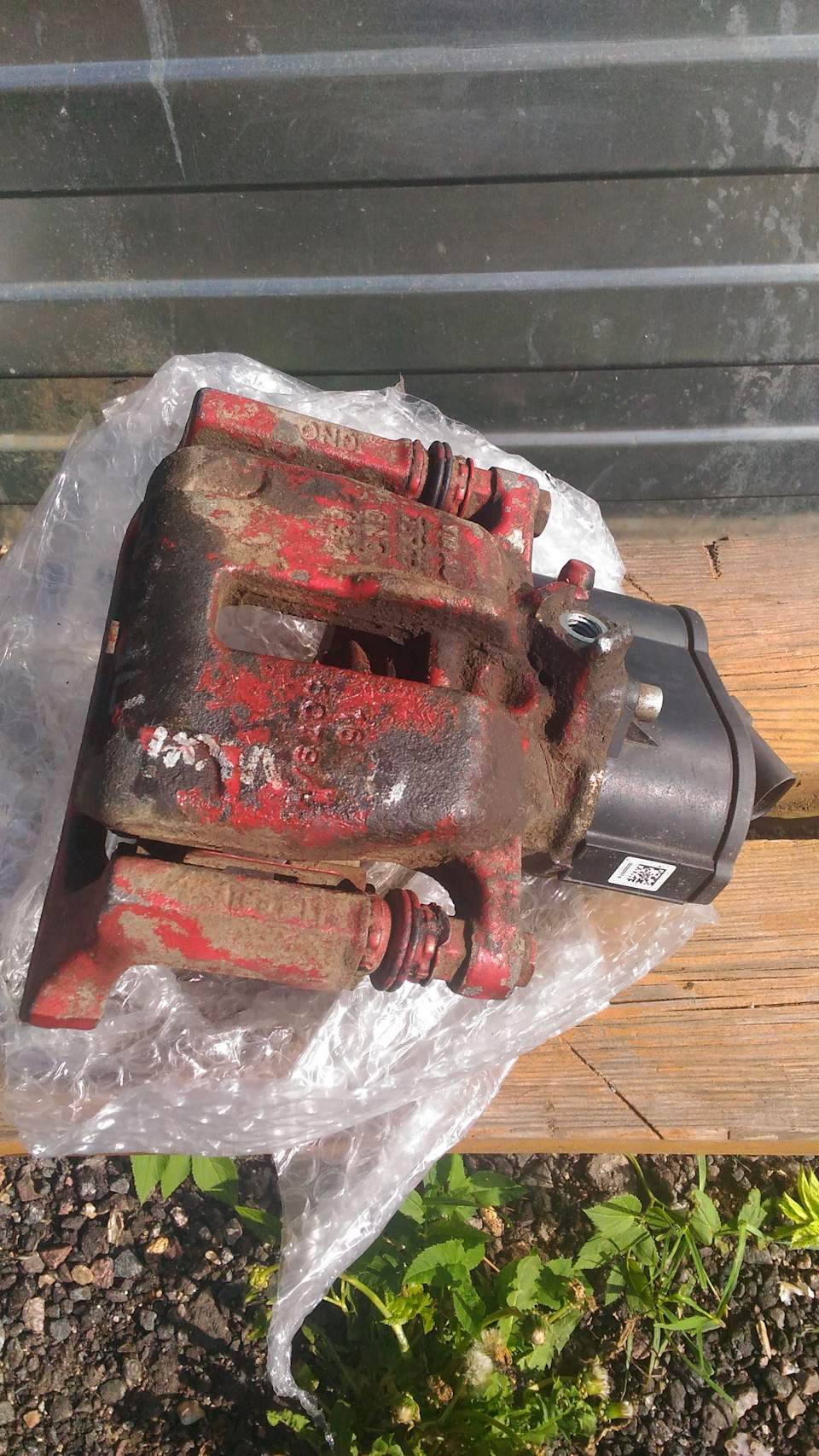

5. Снимаем суппорт и на операционный стол.

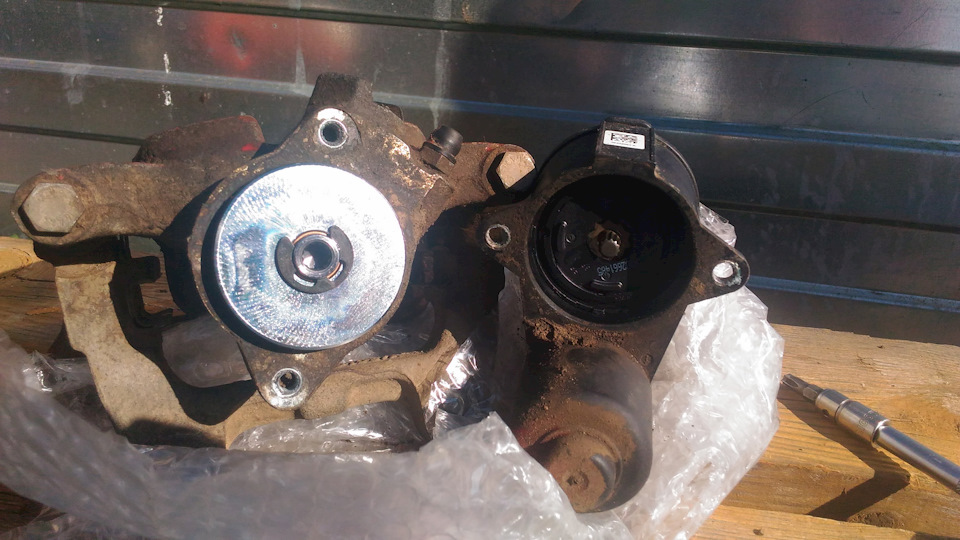

6. Откручиваем моторчик ручника 2 бинта torx Т25 или 30 🙂

7. Берем биту Т45 и вращая против часовой стрелки крутим до тех под, пока поршень не остановится максимально выйдя из суппорта.

8. Покачивая вытаскиваем поршень с манжетой на нем

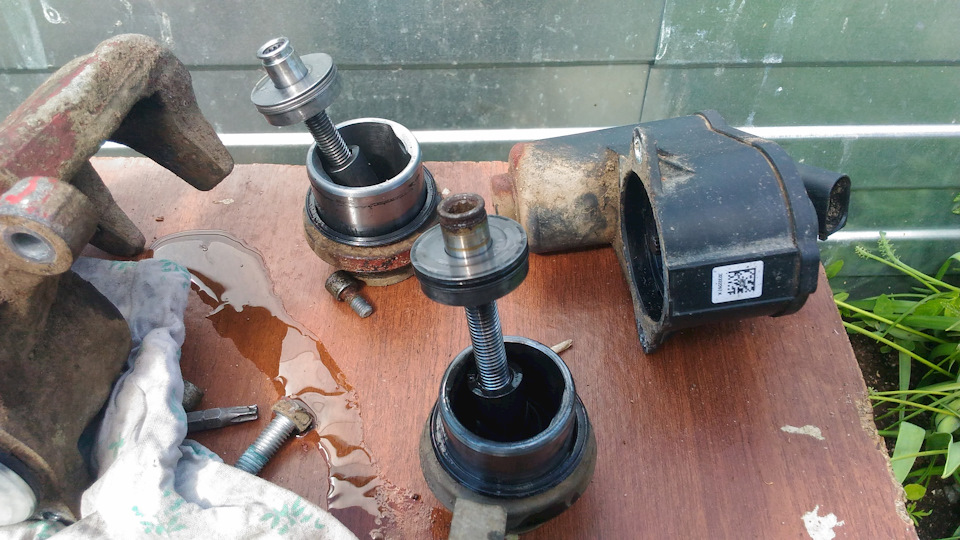

9. Снимаем стопорное кольцо и вытаскиваем ось из суппорта (ее самую виновницу торжества). Ось вытаскиваем 12-ти гранником вверх, т.к там стоит еще подшипник и он у кого то разваливался при разборке.

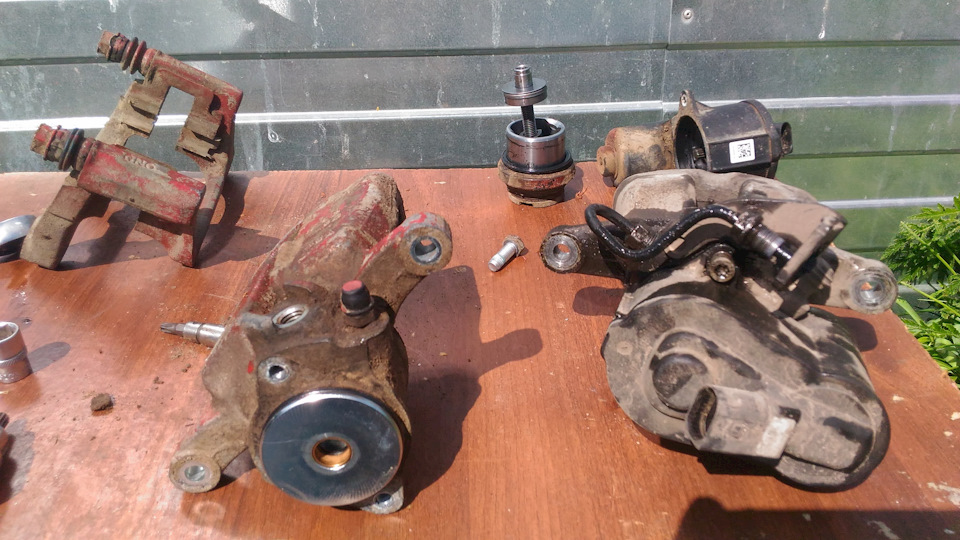

10. Все отчищаем от грязи и отставляем в сторону до сборки.

Таким же способом был разобран и суппорт от В7(хотя я его разобрал первым, а родной уже после :)).

Как оказалось просто поставить суппорт от В7 на В6 не получится ввиду того, что подводка тормозной жидкости выполнена немного по другому и для установки суппорта потребуется докупить другой тормозной шланг — 5N0611775A или k&k ft0441.

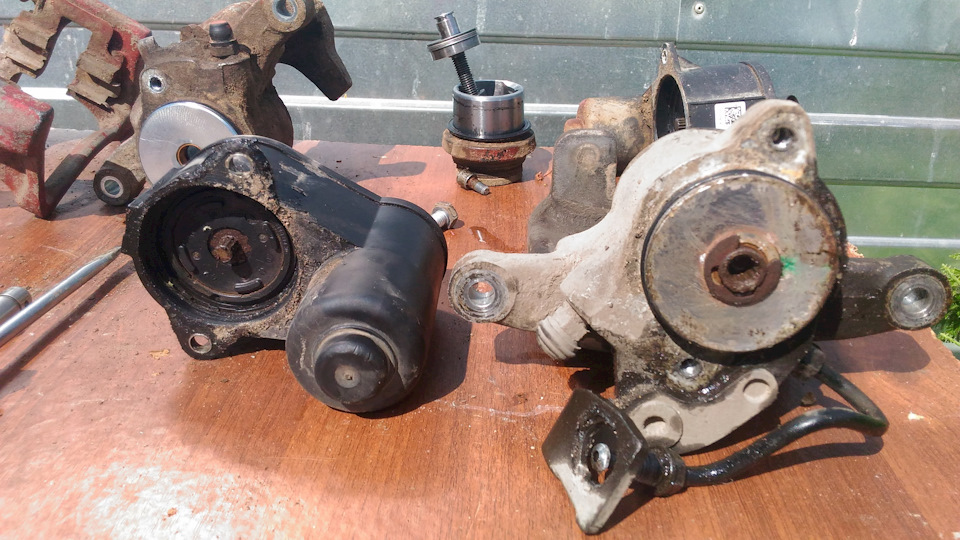

Из купленного суппорта было использовано: ось и моторчик, т.к. были ну просто в изЮмительном состоянии 🙂
Так же хотел переставить себе и поршень, НО он оказался большего размера. Пришлось остальное ставить на место свое.

По сборке.
1. Сначала установил на место ось и зафиксировал ее скобой.

2. Затем берем поршень и одеваем на его край (который будем вставлять в суппорт) манжету. ЕЕ растягиваем и край заправляем в посадочное место на суппорте.
3. Покачивая вдавливаем поршень полностью в суппорт, поправляя манжету и осаживая ее внутреннее колечко на свое место.

4. Прикручиваем на место моторчик ручника
5. Проверяем работу ручника от аккума и ставим на свое место.

Поставил суппорт на машину, прокачал тормозную систему. Проверил работу ручника!
Все работает, пищалка и иконка на приборке замолчали 🙂 С победой.

Состояние моего было удручающим, если шлицы на моторчике еще более менее нормальные, то на оси они слизаны 🙁

Источник

ремонт переборка тормозных суппортов(лайфхак как вынуть и вставить тормозные поршни))

запись для общей кучи.
(если вы такой как я собираетесь перебрать суппорта насмотревшись кучу записей на драйве и понимая что вам придется пое*аться заправляя поршни в резинки по инструкциям с драйва то читайте тут расскажу 2 лайфхака которых не нашел на просторах инета)
____________________________________________
отдавалась машина в сервис для работ:
замена шаровой
замена костей переднего стаба
ступичный подшипник левый
замена рулевых наконечников
левый сальник привода
замена тросов ручника
замена цилиндров тормозов зад.
переборка передних суппортов
_____________________________________________
итог: передние суппорта никто не трогал хорошо что полез посмотреть. вернули деньги
пришлось самому.

много описывать не буду слишком много подобных записей.
снимаем шланги глушим их на время работ.
снимаем суппорта
выковыриваем все резинки
самое сложное для меня было вытащить подклинившие заржавевшие поршни из суппортов.
перерыв две страницы записей ревизий суппортов на акцент. на драйве это порядка 15-20 записей на станицу того пересмотрев в общем штук 30 и глянув кучу видео на ютубе я понял что вытаскиваются они либо:
1 руками. если поршни хорошо ходят
2 нажатием педали тормоза (но об этом я вспомнил после того кк снял шланги и все разобрал))
3 прессом
4 молотком через отверстие куда прикручивается шланг
5 компресором с самодельными насадками через тоже отверстие
6 покупается масленка накручивается в то же отверстие и набивается и выдавливается солидолом и тп.

ну а далее все железки в лимонную кислоту на ночь.

после чего чистим остатки коррозии щеткой наждачкой и тд.
резинки у меня все были целые и эластичные. вообще не использовал ремкомплект. почистил резинки протер вставляем на место.
все вы наверное читали как поставить на место поршень при этом оттягивая резинку проволокой либо ногтями жены в нескольких местах все это неудобно долго и геморно.
______________________________________________________________
лайфхак номер два!
смазываете поршень тормозухой. никаких смазок не докупал и не использовал.
если у вас валяются старые щетки дворников разберите их в них всегда есть две металлические полоски. очень жесткие. либо найдите что то подобное. загибаете на конце пол сантиметра пассатижами. два раза. чтобы край не был острым и не порвал резину. с другой стороны загибайте как угодно для удобства что бы не держать в руках тонкую проволоку.

вставляете манжету в суппорт. вставляете вторую резинку в паз суппорта. берете скользкий поршень
поддеваете резинку своей новой кастомной ковырялкой и проводите по кругу между резинкой и поршнем. ровно 10 секунд на каждый поршень.
готово. поршни ходят в суппорте нажатием пальца.
оставалось чуток смазки направляющих с прошлого раза. поэтому и это покупать не пришлось.
далее красим на свой вкус и цвет термостойкой краской и собираем обратно после чего прокачав передок.

(самое сложное во всех инструкциях это достать и запихать обратно поршень после прочтения которых вообще думаешь лезть самому или отдать что бы сделали. но лучше чем сам никто тебе не сделает и в итоге достать и запихнуть поршни оказалось самым простым. я больше зае*ался щеткой ржавчину чистить перед покраской)

Источник
