Как шкив коленвала двигатель спас. Часть 1 (Замена ДТОЖ и ДПКВ)

Давненько не писал, да и не о чем было. Но приключилась неведомая штука с машинкой.

Вечером поставил у дома машинку, все было отлично. Понадобилась она снова меньше чем через сутки. Сажусь завожу, схватывает да и только. Как раз был самый холодный день, думаю ну свечи залило. Газ в пол, покрутил стартером, машинка почихала. Завожу снова схватывает и глохнет. Ну и конечно посадил аккумулятор. В общем классика жанра. К этому времени уже стемнело, запер да ушёл домой.
Тут надо сказать, чекнул на ошибки и напряжения датчики по elm327, все в порядке. Что еще раз подтвердило версию с залитыми свечами.

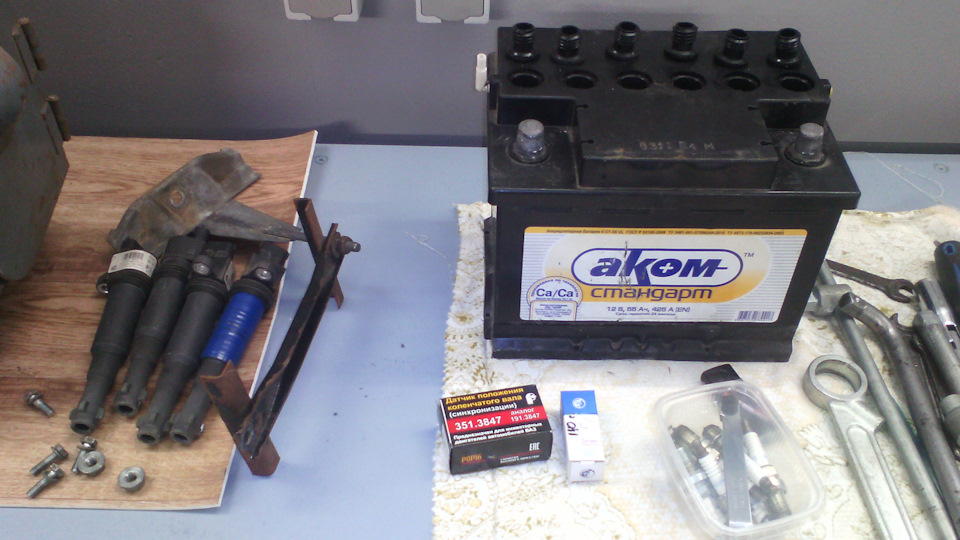

Утром сходил в гараж взял ключи, снять аккумулятор и свечи. Выкрутил все 4ре свечи, все залиты бензином, прям хоть выжимай. Думаю, фиг с ним надо купить новый комплект, а эти патом почистить прокалить. Отправился в магазин, купил комплект Brisk недорогой за 320 рублей. Зарядку подруга жены подогнала, ну и все, на раслабоне сижу дома. Аккумулятор заряжается, свечи новенькие лежат. Щас все будет супер…ох как же я ошибался =)

Под вечер следующего дня, все было готово. Акум крутил отлично, думаю ну чтоб наверняка погоняю без свечей и с выключенным бензонасосом. Все строго по технологии в общем делаю и в итоге получаю тоже самое, посхватывала немного, чихнула и умерла. Ну и по классике пока я танцевал танцы с бубном, акум снова сел.
Вот тут стало понятно, что с машинкой явно приключилось неладное.
Но чтобы полностью расстаться с вариантом залива свечей, потаскали с батей на веревке. Толку ноль.

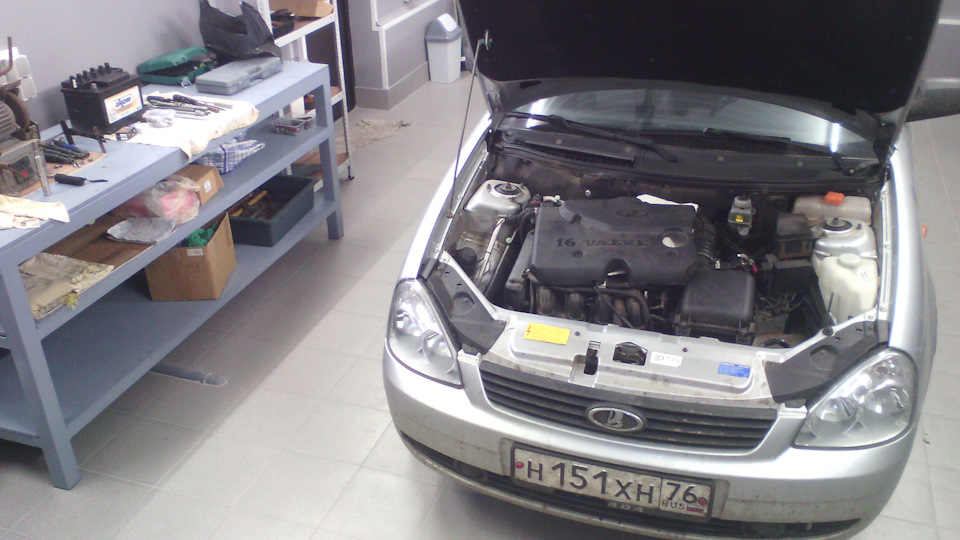

Потащили в теплый гараж с инструментом.

Тут снова ELM пошёл в дело. Проскочила ошибка по датчику коленвала, пока мы таскали на буксире машинку.
Ну думаю вот и ответ заливания свечей. Так же по приборке датчик температуры был приговорен. Да и он всегда виновник заливания свечей в холода.

Купил новые ДПКВ и ДТОЖ, ну и снова зарядил батарейку. ДПКВ 250 рублей и ДТОЖ Luzar 2112 180 рублей.

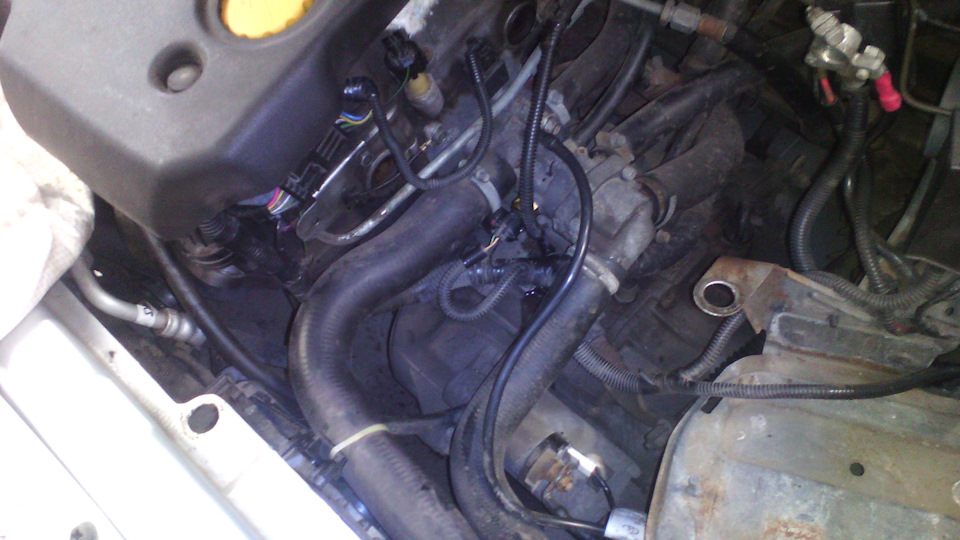

Ну и ставим все на свои места. Заодно все массы зачистил протянул и хомуты.

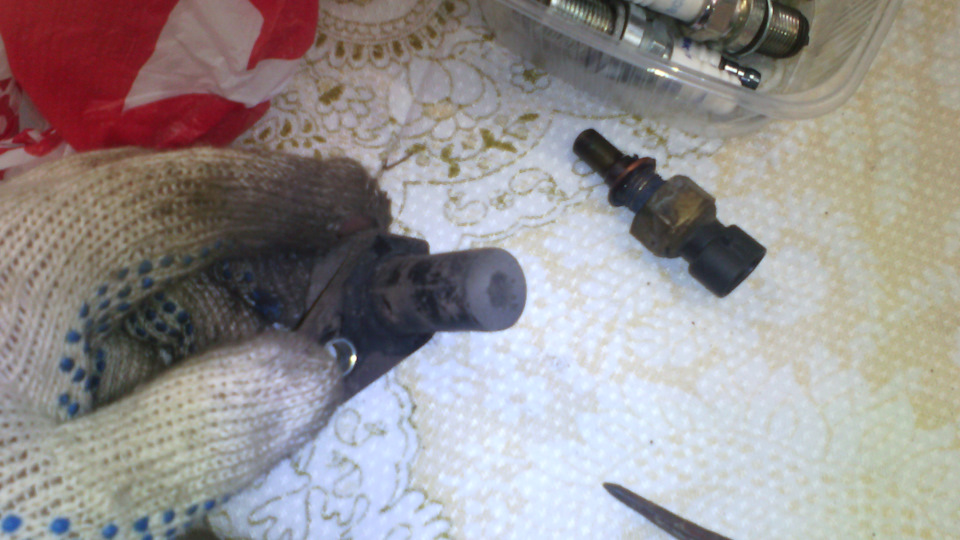

Посмотрим на старые датчики

Пока менял датчики, прогрел свечи оба комплекта на электрической плитке. По быстрому все поставил.
И…и ничего! Все тоже самое. Настроение резко упало. Ибо крутить эти свечи и катушки на 16ре удовольствие сомнительное по десять раз.
Снял все обратно, все залито. Надо сказать, что схватывала она получше, чем на старых ДПКВ и ДТОЖ. Чихала тоже по феншую.
Бензин, вернее его качество сомнений не вызывало, ибо на этой заправке было пройдено 150 км. Не мог же он испортится.
Все оставил как есть и ушёл домой. В голове оставался только один вариант. Разобрать ГРМ посмотреть все метки. Бывали уникальные случаи. Что на ремне срезало зубья. Валы стоят на месте, а сам мелкий шкив крутиться. Так же я совершенно не помнил, на каком зубу должен стоят большой демпферный шкив коленвала, ну или как его называют шкив генератора или шкив навесного. Ведь с него снимает показания ДПКВ.

Ну и сегодня отправился снова в бой.

В голове освежил информацию, что при ВМТ первого цилиндра и метках на верхних шестернях, шкив смотрит 20цатым зубом, счет идет против часовой стрелки от беззубой проточки.

А да… все вращалось нормально, идея с слизаным ремнем отпала.

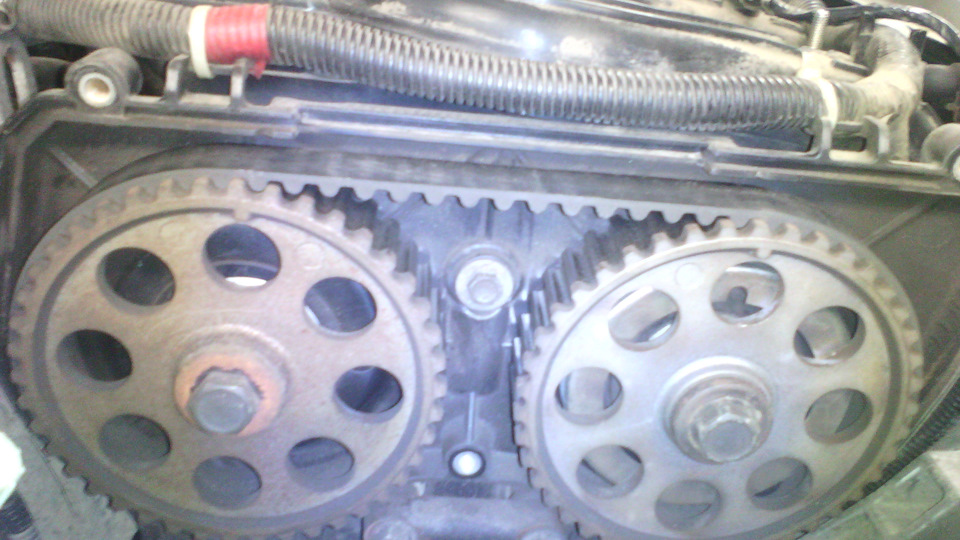

Выставляем валики и поршень

Ну и лезем смотреть шкив

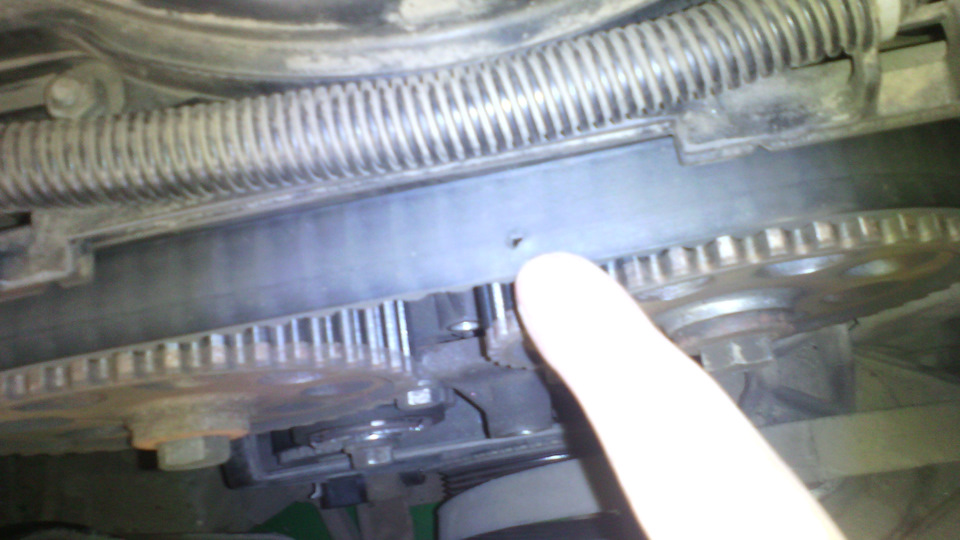

Тут не то что 20цатый, тут вообще минус первый. Ну все ясно, причина залива была наконец то установлена. Не знаю как он там провернулся, я еще не откручивал его. Видимо резина на холоде подсела и провернуло. Но истинную причину, во второй части посмотрим, когда сниму.

И теперь самая жесть, ужас обладателей 21126 и 11186 моторов. Просто так, я решил покрутить ГРМ…Докрутил!

Вот это жесть! Я не знаю зачем я начал крутить, на вид ремень идеален. Ни пыли, ни потертостей. Да и его меняли недавно. Не стоит рассказывать, что бы произошло после обрыва, а он бы точно оборвался.

Заказал все запчасти. Ну, а вы ждите продолжения этой истории!
На этом всем пока и удачи!

Источник

В какую сторону откручивается шкив коленвала

Работы, связанные с заменой ремня газораспределительного механизма двигателя, зубчатых шкивов коленчатого и распределительного валов, переднего сальника двигателя, а также самого привода генератора, требуют демонтажа шкива коленвала. Данный элемент есть как на отечественных авто, так и на иномарках. Собственно, у большинства автомобилистов возникает вопрос, как открутить шкив коленвала? А если быть ещё точнее, то фиксирующий болт на фланце коленвала, и в какую сторону поворачивать ключ. Давайте рассмотрим.

Неисправности шкива коленвала

К основным неисправностям относят:

Также помимо износа рабочей поверхности шкива, проскальзывание может возникать также из-за износа приводного ремня. Он меняется каждые 60 тысяч километров.

В какую сторону откручивать шкив коленвала

Этот вопрос задают многие автолюбители. Чтобы не допустить срыва резьбы или, ещё хуже, скручивания головки болта, не помешает водителю разобраться, в какую сторону откручивать болт шкива коленвала.

Так как на элементе фиксации шкива и фланце резьба обычная правосторонняя, то и откручивается он так же, как и остальные гайки автомобиля (против часовой стрелки).

Особенности работы

На первый взгляд нет ничего сложного в том, чтобы просто извлечь болт, крепящий шкив к фланцу коленчатого вала двигателя. Однако это не совсем так. Болт шкива коленвала очень редко откручивается и всегда прикипает. Поэтому есть риск сорвать его. Для начала нам необходимо добраться к данному шкиву. Для этого выкручивается болт фиксации генератора к натяжной планке. Последняя крепится к блоку цилиндров двигателя.

Генератор сдвигается в сторону двигателя, и со шкивов снимается приводной ремень. Он может быть ручейкового типа или зубчатый. Теперь, добравшись до нужного элемента, приступают к дальнейшим действиям.

Инструменты для работы

В случае с механической коробкой переключения передач, болт крепления шкива коленчатого вала можно открутить с помощью накидного ключа или головки. Лучше брать обычный вороток. Трещётка в большинстве случаев не выдерживает такой нагрузки (даже если она самая прочная) и в результате рассыпается на части. Не рекомендуется во время демонтажа шкива коленвала использовать рожковый или газовый ключ.

Первый инструмент может поломаться, а второй только испортит грани болта, и в следующий раз его открутить будет ещё сложнее. В случае сильной порчи граней придётся его высверливать и извлекать по частям, что будет малоприятным для владельца автомобиля. Это увеличит время на замену элемента.

Как открутить шкив коленвала ВАЗ

На отечественных машинах семейства ВАЗ «Классика», как собственно и на других автомобилях, элемент извлекается одинаково. Разница будет только в том, какая коробка передач установлена на автомобиле, у которого производят такую работу. В какую сторону откручивать болт шкива коленвала? Однозначно против часовой стрелки.

Чтобы упростить задание, можно позвать помощника, который должен включить прямую передачу (3 или же 4) и держать нажатой педаль тормоза. В это же время вы будете откручивать болт крепления шкива. Если автомобиль заднеприводный, то можно обойтись и без помощника. Просто поставьте машину на ручной тормоз и тем же способом открутите болт. Выполнять работу можно со стороны капота или внизу в смотровой канаве. Главное, чтобы было удобно работать. Ещё можно поддомкратить автомобиль и снять переднее правое колесо.

Это обеспечит хороший прямой доступ к шкиву коленчатого вала, который откручивается головкой с удлинителем. Болт механизма редко «поддается» сразу и постоянно прикипает резьбой к внутреннему отверстию фланца коленвала. Поэтому сорвать его всегда очень тяжело. Если не удаётся открутить болт крепления шкива, то на помощь может прийти длинный вороток или труба. Элемент надевается на ключ. Взявшись за самый край воротка, собрав, как говорится, все силы в кулак, следует попробовать снять его снова. Собственно, чем длиннее рычаг, тем легче работать.

Для владельцев авто с АКПП

Как открутить шкив коленвала на автомате? Если установлена автоматическая коробка переключения передач, то на машине с задним приводом выставляется передача «Паркинг». Включается ручной тормоз и далее элемент откручивается так же, как и на механической коробке. Сложнее, если автомобиль оказался переднеприводным. В таком случае снять элемент как на механике (с включённой передачей и нажатым тормозом) не выйдет.

Есть большой риск повредить коробку передач. В этом случае нужно застопорить коленвал, чтобы он не мог проворачиваться другим способом. Вставляют монтажку между зубьями зубчатого венца маховика двигателя через отверстие колокола коробки передач. Ее упирают, чтобы она не смогла соскочить и не испортить зубья на маховике. В некоторых случаях чтобы добраться до маховика, нужно откручивать стартер двигателя. Для этого потребуется смотровая яма, подъемник или эстакада.

Второй способ демонтажа

Существует ещё один хитрый способ, как открутить шкив коленвала. Он проделывается самостоятельно без наличия помощника. Предварительно сняв ремень привода генератора, на болт механизма надевается головка или накидной ключ, ручка которого упирается в какую-нибудь поверхность.

Упирать ее в кузов или другие части подкапотного пространство не стоит. При откручивании ключ может повредить агрегаты с резиновыми патрубками, поцарапать и даже повредить кузов. В дальнейшем станет понятно почему. Лучше всего упереть ручку ключа в землю или пол, положив под неё деревянную доску. Главное, чтобы была твёрдая и ровная поверхность. Если ключ не достаёт до упора, то путём перемещения головки или вращения коленчатого вала упереть его в твёрдую поверхность.

Теперь, включив зажигание, нужно стартером прокрутить двигатель. Силы его больше чем достаточно, чтобы сорвать болт фиксации шкива. Главное – не переусердствовать и правильно упереть ключ, чтобы он твёрдо стоял на месте и не шатался. Даже из-за небольшого смещения он соскочит с головки болта и повредит подкапотное пространство. Ни в коем случае нельзя заводить двигатель, а если это всё же получилось сделать, то немедленно заглушите его.

Чтобы исключить пуск мотора, можно снять топливоподводящую шлангу с бензонасоса в карбюратор, если это карбюраторный двигатель, или шлангу, входящую в топливную рампу, если мотор инжекторный.

Заключение

Теперь вы знаете, как открутить шкив коленвала самостоятельно. Владельцу автомобиля нужно подходить к этой работе с большой ответственностью. Допустив малейшую ошибку, можно обеспечить дополнительный ремонт, который будет сопровождаться большими денежными затратами. В случае срыва головки болта фиксации шкива коленвала испортится резьба или повредятся детали подкапотного пространства. Поэтому правильно выполняя вышеперечисленные рекомендации, работа будет быстрой и качественной без возникновения неблагоприятных ситуаций. На этом вопрос, как открутить болт шкива коленвала своими руками, можно считать закрытым.

Большинство болтов и гаек в автомобиле откручиваются очень просто. Нужно лишь приложить усилие, результатом чего станет выполненная работа. Но, ситуация может значительно усложниться, если мы говорим о том, как открутить болт шкива коленвала.

В какую сторону крутить?

Именно поэтому, очень многие автолюбители и вовсе задаются вопросом, который касается того, в какую сторону откручивать болт шкива коленвала. Если и вы страдаете от этой дилеммы, то сейчас мы детально рассмотрим решение указанной задачи.

Открутить шкив может быть довольно сложно

Особенности расположения

Для начала, нужно сказать о том, что у большинства автомобилей моторы расположены в одинаковой позиции, благодаря чему, крутятся они правильно. И, порядок работы будет общим. Для того чтобы шкив генератора не проворачивался, многие рекомендуются применять подручные металлические средства, которые вставляются в отверстие шкива и масленого насоса.

Но, может случиться и так, что указанный насос имеет такое размещение, при котором у него могут быть повреждены определённые детали в процессе демонтажа шкива.

Иногда применяется лом или отвёртка

К тому же, он изготовлен из алюминия и имеет очень небольшие габариты, а вот усилия в работе нужно приложить существенные. Так что, нужно быть очень осторожным, чтобы не сломать шкив.

Классические методы

По сути, стандартные методы демонтажа предполагают два основных способа.

Вам потребуется:

Первый способ

В первом случае, нам придётся приложить существенные физические усилия, поэтому, вам необходимо чётко ориентироваться на собственные силы. Мы говорим о том, что нужно под колёса поставить камни или же специальные упоры, которые бы не позволяли им двигаться в процессе работы. Коробка переключения передач, по возможности, должна быть установлена на максимальную передачу. Чем она выше, тем вам легче будет справиться с задачей. При третьей и ниже передаче, совершить поворот руками будет уже практически невозможно. А вот откручивается всё именно руками. Чтобы облегчить себе эту задачу, уместно воспользоваться рычагом, который сократит необходимые усилия. В некоторых случаях, длина рычага может достигать полутора метров.

Подобраться к болту не всегда просто

Второй способ

Что же касается второго способа, то он предполагает постановку транспортного средства на нейтральную передачу. Далее, нужно установить на болт подходящую по размеру головку с куском трубы, которая, в свою очередь, упирается в асфальт или же бетон. Обычная земля не сможет удержать её. А вот сам болт уже отворачивается посредством стартера.

Это очень экономит силы, и даёт возможность справиться с задачей с первого раза. Главное, учитывать надёжную фиксацию трубы, чтобы она не выскочила, и не повредила ничего вокруг.

Следите за тем, чтобы не потерять шпонку шкива

Но, в любом случае, резьба в данной гайке правильная, так что откручивать её нужно против часовой стрелки, за некоторыми исключениями, которые мы сейчас рассмотрим.

Обратный ход может значительно усложнить процесс демонтажа

Но, случается и так, что мотор работает, как говорят, «в другую сторону».

Речь идёт о том, что моторы устанавливают ремнями вправо. Так что, и крутиться они будут в противоположную сторону, то есть, против часовой стрелки. Это различие может показаться несущественным, однако оно значительно усложняет поиск ответа на вопрос, как же открутить шкив коленвала.

Тем более что подобная процедура может потребоваться каждые сто тысяч километров пробега. Мы говорим о необходимости замены ремня ГРМ. И это ещё не касается внештатных ситуаций, вроде замены сальника или других ремонтных работ.

К примеру, болт на семнадцать может затягиваться моментом до ста восьмидесяти пяти Нм, что можно считать просто огромным показателем.

А для его откручивания понадобится усилие ещё больше. Описанный выше второй способ не подойдёт, так как стартером мотор будет крутиться в другую сторону, лишь сильнее затягивая болт. К аналогичному результату приведёт и нажатая педаль тормоза, так как трансмиссия будет пружинить, но сам болт останется на своём месте.

На некоторых модификациях авто может присутствовать окно напротив венца маховика, через которое многие стараются застопорить систему при помощи монтажки или же обычного ломика с тонким наконечником. Но, это чревато тем, что вы можете разворотить картер или же очень сильно травмироваться.

В самом шкиве располагается особый вырез под фирменный ключ шестигранной формы. Но, подобные ключи стоят довольно дорого, так как их нужно заказывать, а не просто приобрести на рынке.

После этого можно приступать к дальнейшим работам, к примеру, к замене ремня ГРМ

Подробнее о замене ремня по моделям автомобилей Лифан:

Изготовление инструмента

Но, нет ничего невозможного, и вы можете изготовить соответствующий инструмент сами. Вам нужно приобрести контргайку отопления на 54, чтобы внутренний по резьбе диаметр был равен тридцати девяти миллиметрам, а ширина не превышала десяти миллиметров. Теперь важно сточить её грани на полтора миллиметра, после чего приварить плоскую ручку, длина которой находится возле отметки в двадцать сантиметров. Вот и всё, инструмент для работы полностью готов.

Вот так делают гаражные Кулибины чтобы сэкономить на покупке оригинальных ключей

Некоторые шкивы располагают углами, которые имеют грани с небольшим закруглением, так что и на гайке можно немного спилить части, которые являются ответными.

Многие водители приваривают заготовку, которая была заранее обточена, к ВАЗовскому ключу для гайки коленвала, чтобы получить универсальный инструмент, подходящий для большинства современных автомобилей. К тому же, такую ручку довольно удобно опереть на вал привода колеса передней оси.

Отвернув болт стандартной семнадцатой головкой с удлинителем и прочным воротком, продолжаем работу. Не забываем и о базовых правилах безопасности. Так, дабы ключ не соскочил, нужно опереть удлинитель на подставку, которая не выскочит и не сломается. Иногда, даже колесо не нужно демонтировать при такой работе. Исключения проявляются лишь тогда, когда на автомобиле располагаются шины с большим диаметром (что обозначают надписи на шинах), которые превышают габариты штатных. Тогда они занимают больше места в арках. И, вам придётся их снять, или же применять ключ с карданным шарниром.

Видео о том, к ак открутить гайку на шкиве колевала

А тут можно увидеть конкретное видео о том, как же выполняются указанные работы

Галерея шкивов автомобилей Лифан

Внешний вид шкивов автомобилей марки Лифан, пригодится при демонтаже-монтаже.

Каждый автовладелец может самостоятельно выполнять работу по демонтажу и реставрации коленного вала, без дополнительных расходов на услуги мастера. Применение рекомендаций позволит выполнить качественно сложную работу. При этом важно работать осторожно, чтобы не сорвать шпоночный паз с коленчатого вала.

Назначение шкива коленвала

Конструкция служит передачей от привода до навесного оборудования и состоит с массивной дисковой, чугунной детали, которая находится на оси. Кроме того, содействует амортизации при переменах во вращении, балансировки вращающегося приспособления, остуживания ремней.

В конструкции имеется просвет, при помощи которого диск насаживают на распредвал в передней части, что исходит с карбюратора либо с клапанного инжектора. На нем размешается крепеж. А сверху находятся отверстия для присоединения клиновидных и поликлиновидных ремней. Сама конструкция достаточно тяжелая, потому при изготовлении на заводе делают отверстия, для уменьшения веса.

Деталь бывает двух видов – демпферный шкив коленвала и обычный. В отличие от бездемпферного, деталь имеет массивные кольца. Снаружи находится прокладка, которая находиться отдельно от основания. Прокладка снижает вибрации. Кроме того, деталь оснащена наружным диском и периферией, соединенных прочной резиной. Каучуковая прокладка защищает от перепадов температур и других воздействий. При длительном использовании транспортного средства, прокладка изнашивается. Потому ее время от времени необходимо менять, чтобы сохранить в целости более важную деталь – массивный диск. Внешнее алюминиевая автодеталь с неровностями. Зубчатое покрытие содействуют работе датчика положения детали.

Возможные неисправности

Деталь, рассчитанная на использование в течение 10 лет.

Список возможных проблем:

Покупая отдельно функциональный диск необходимо выбирать оригинальную деталь, сколько бы она не стояла. Это содействует надежной и долгой работе автомобиля. Даже если простую деталь обточить, то размер может не совпасть.

Инструменты для работы

Перед тем, как начать ремонт важно иметь:

Подготовив необходимый набор инструментов, приступают к выполнению работы.

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения. Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо. Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится.

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Важно! Правый винтовой рисунок означает, что процесс отворачивание происходит против часовой стрелки. Автодеталь крутиться в другом направлении, потому если она окислилась, то разобрать ее не так просто, полезно использовать дополнительные средства.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении. При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник.

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап – убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

Необходимо выполнить действия, которые открывают доступ к основанию. Для этого важно хорошо застопорить вращение. В качестве фиксатора используют монтировку. Инструмент вставляют в шестерни маховика. Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать.

Важно! Чем длиннее удлинитель, тем легче раскручивается.

Народно-автомобильный опыт

Сложность демонтажа заключается в специально подобранном прочном соединении, без люфта. Крепеж достаточно плотно закрученный. Практикуют использование монтировки, при этом потихоньку надавливают на тыльную поверхность детали.

При покупке детали, необходимо иметь новые крепления. Понадобиться передний сальник, навесные ремни. Приобретая необходимо обращать внимание на канавки и метки. Они должны быть без дефектов. В противном случае, через некоторое время вам нужно подменять все на новое.

Важно! При выполнении работы, необходимо обратить внимание на систему вентиляции картера. При загрязнении, под воздействием избыточного давления, сальник будет пропускать смазку. При привертывании, понадобиться терпение и, как правило, с 3-4 попытки удается достичь результата.

Установка шкива на коленвал

Чтобы правильно установить шкив коленвала необходимо смазать его солидолом либо другим вязким средством. Это облегчит процесс посадки крепежа. Для того, чтобы надевать, стоит немного наклонить в сторону шайбу и натянуть на основу. Далее можно постукивающими движениями молотка, через мягкую, резиновую прокладку, обработать ступицу. Затем в обратном порядке необходимо закручивать другие делали автомобиля.

Важно! Если вы неплотно посадили делать в паз, то все будет болтаться, потому в скором времени необходимо заменять на новую.
