ваз 2106 карбюратор какие жиклеры ставить

Замена жиклеров карбюратора…

Ну что же, доброе утро товарищи.
Напишу небольшую утреннюю статейку о замене:
1. Жиклеров на карбе
2. Замене штока топливного насоса
3. На механический привод дроссельной заслонки второй камеры.

Жиклеры
С учетом того, что я пока что без работы, и пытаюсь хоть как то провести с пользой время, я провожу все время на парковке магазина окей 😂
Решили мы с товарищем поставить жиклеры чуть больше, чем они были.
Поехали в ближайший магазин, купили все что нам надо было, а точнее:

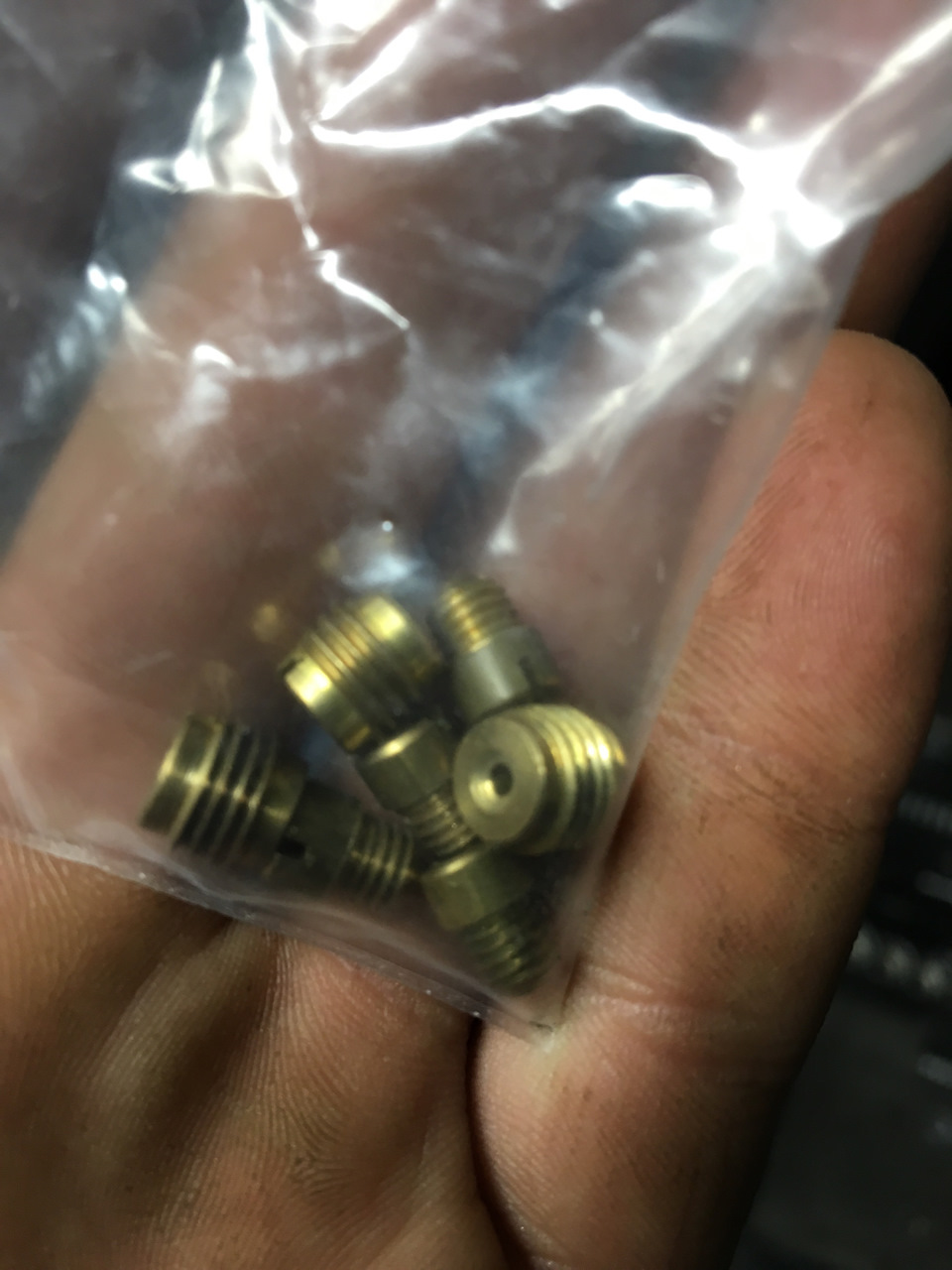

1. Топливные жиклеры 162 и 140
2. Воздушные жиклеры 190 и 170

Ну и соответсвенно пройдёмся по порядку разборки:

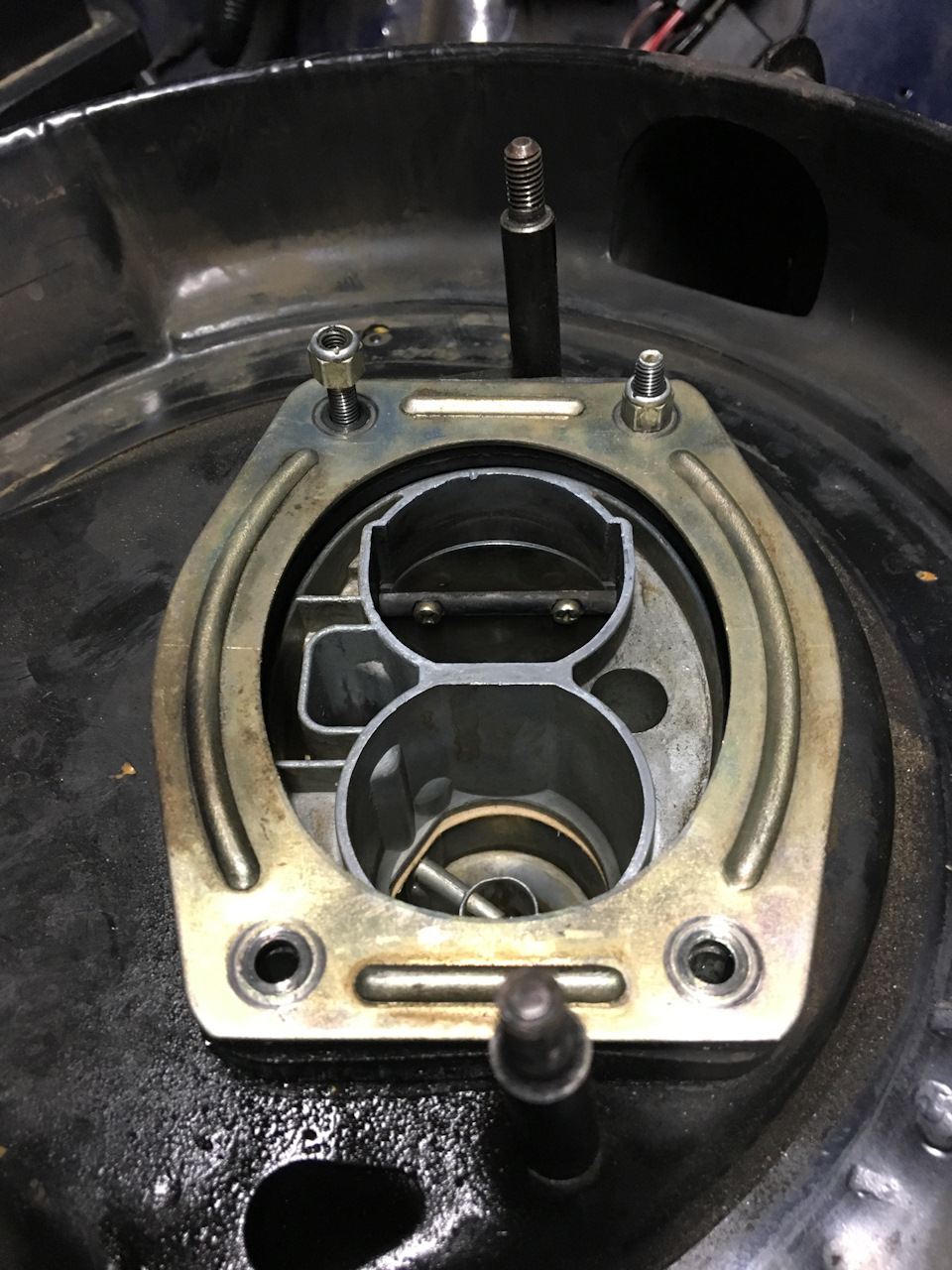

1. Снимает крышку (кастрюли)- ключ 10
2. Откручиваем винты крепления (кастрюли) к карбюратору- ключ 8

Снимает
3. Откручиваем винты крепления привода подсоса- отвертка + и ключ 8
4. Откручиваем винты крепления верхней части карбюратора- отвертка + (3шт если не ошибаюсь)

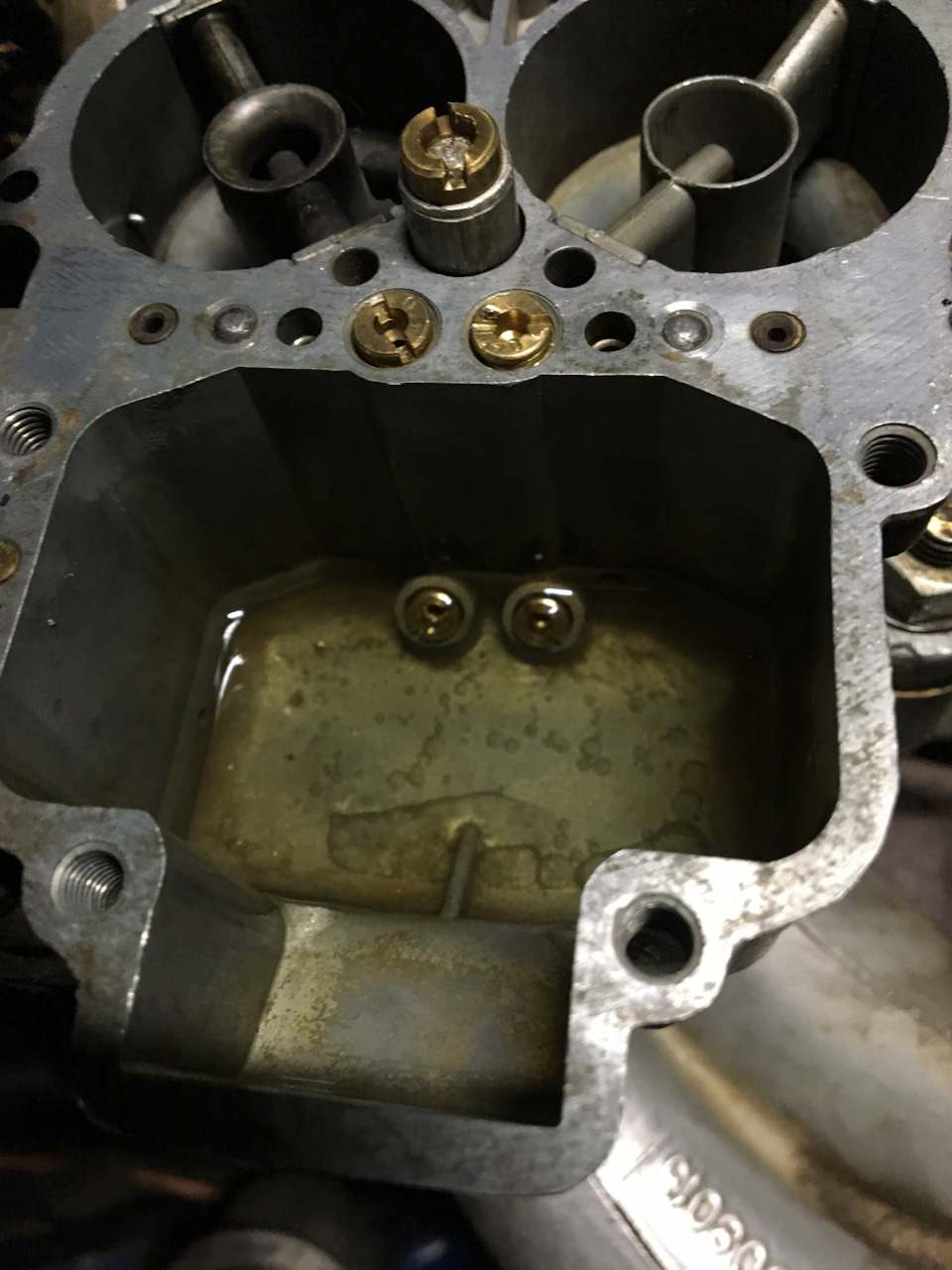

5. Выкручиваем жиклеры, ставим новые)
Были поставлены:
Воздушные- вместо 150/150…170/190
Топливные- вместо 112/150…140/162

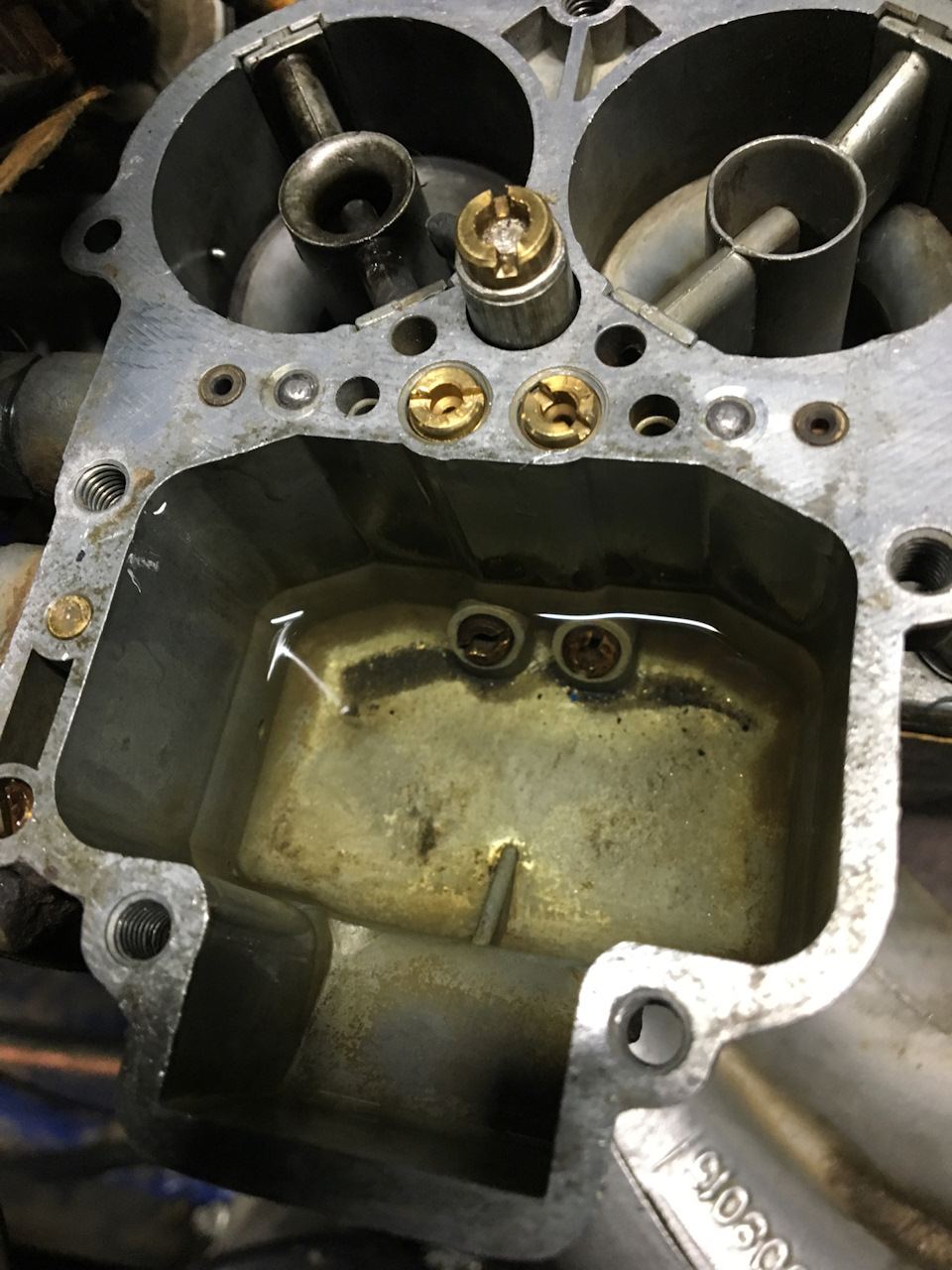

Так же слегка почистил камеру.
6. Собираем в обратном порядке.
7. Профит!

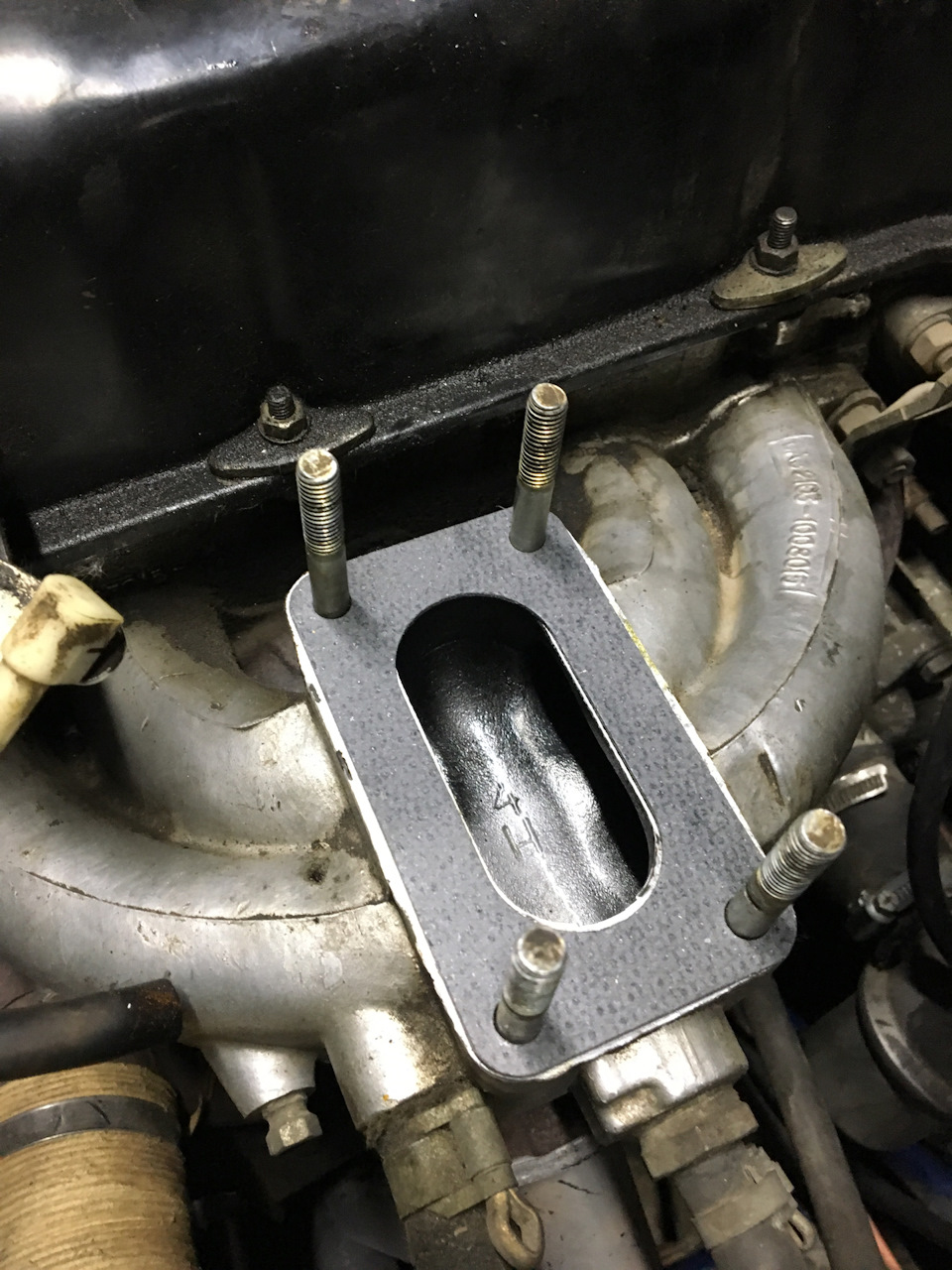

Так же была замена прокладка к коллектору

Замена штока топливного насоса

Было замечено, что сам топливный насос был слегка мокрый, поэтому решил слегка его «обслужить»

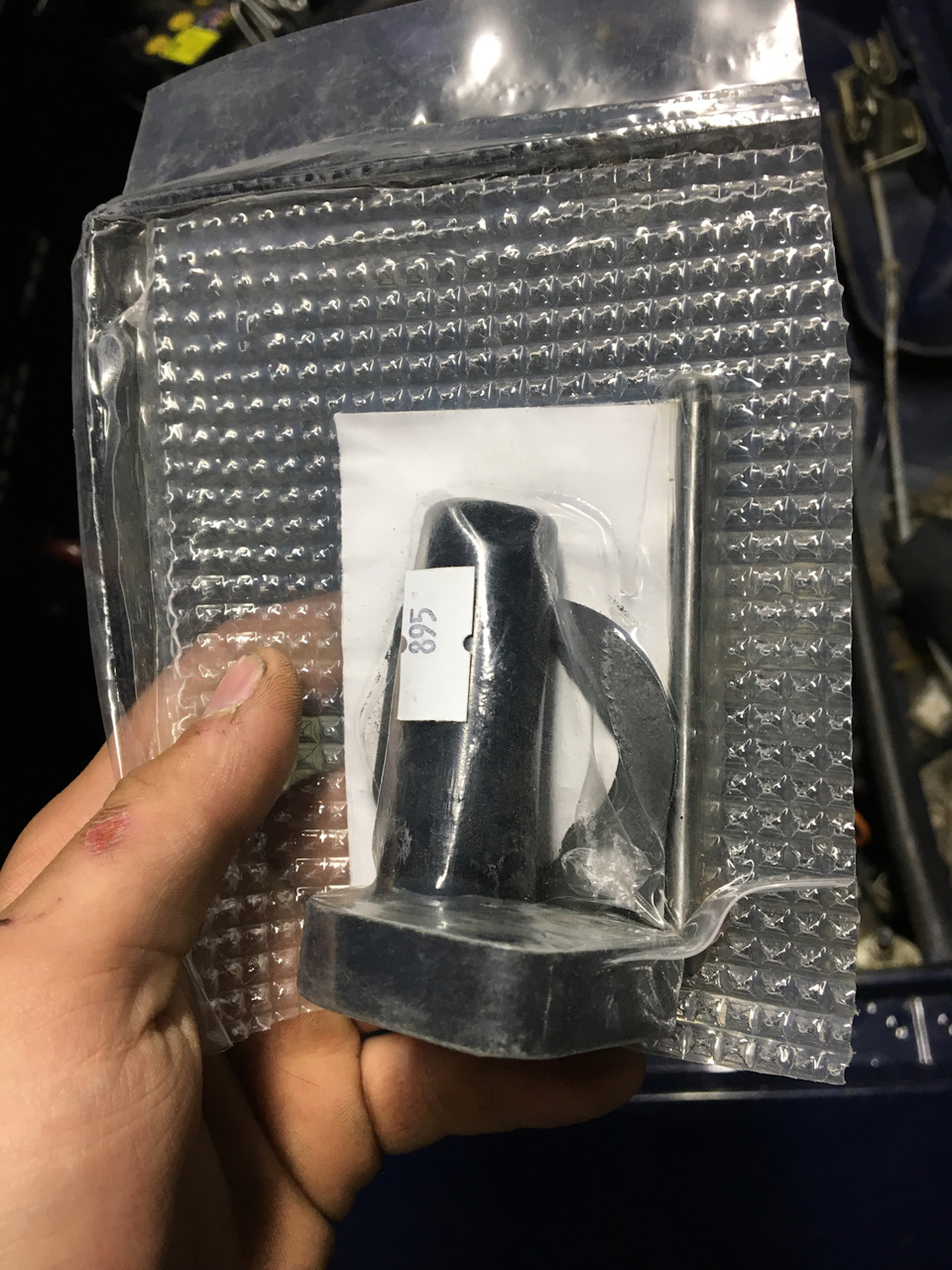

Купил я наборчик за 100р

И приступил к следующему этапу «доработок» после жиклеров.
1. Снял 2 трубки, которые стоят до насоса и после.
2. Открутил 2 гайки- ключ 13
И с помощью отвёртки я его вытащил)
Зачистил корпус от старой прокладки

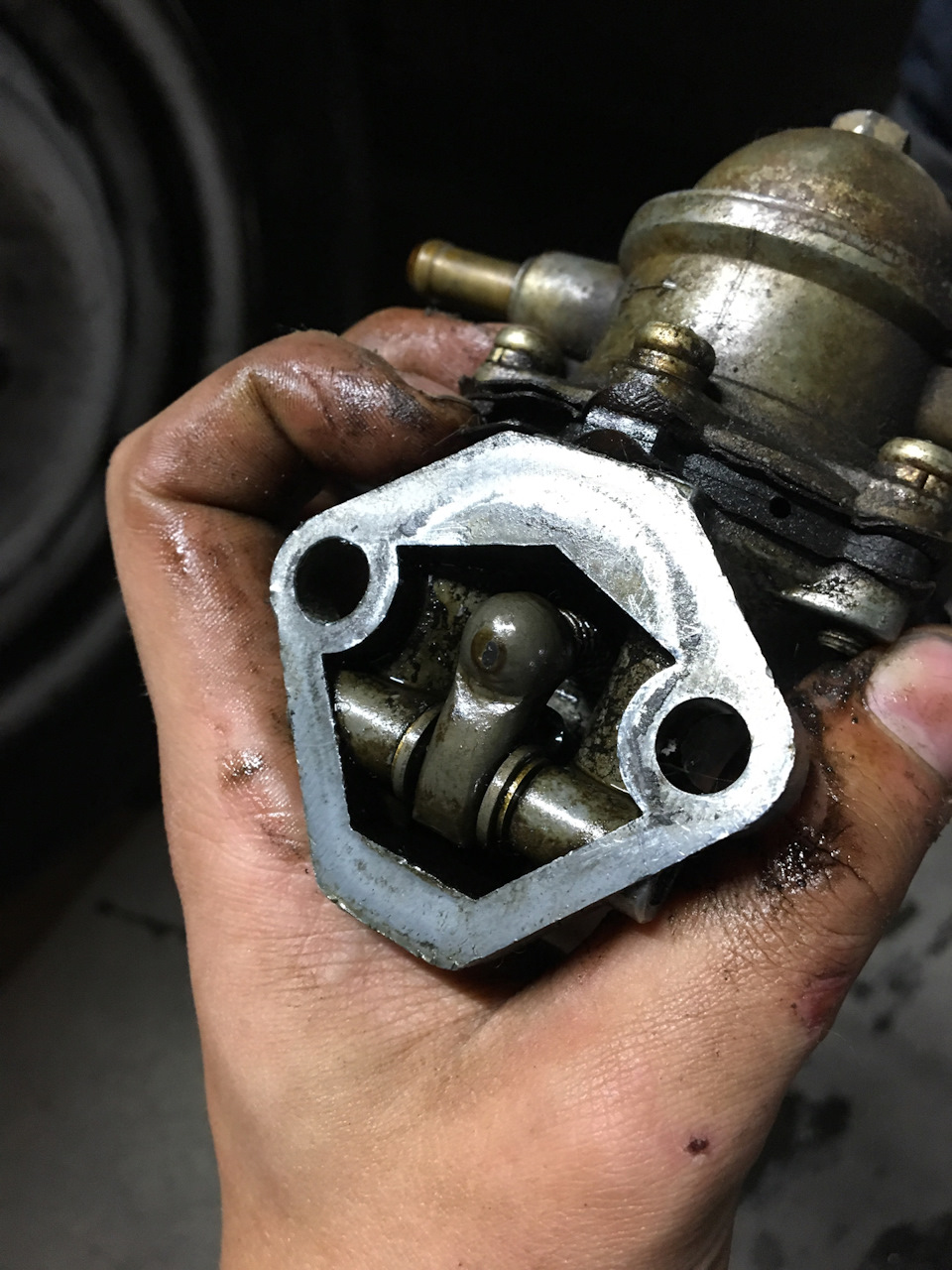

Поставил новый корпус штока(не знаю как правильно)
Вставляю шток и я понимаю, что он там как кхм. в масле.

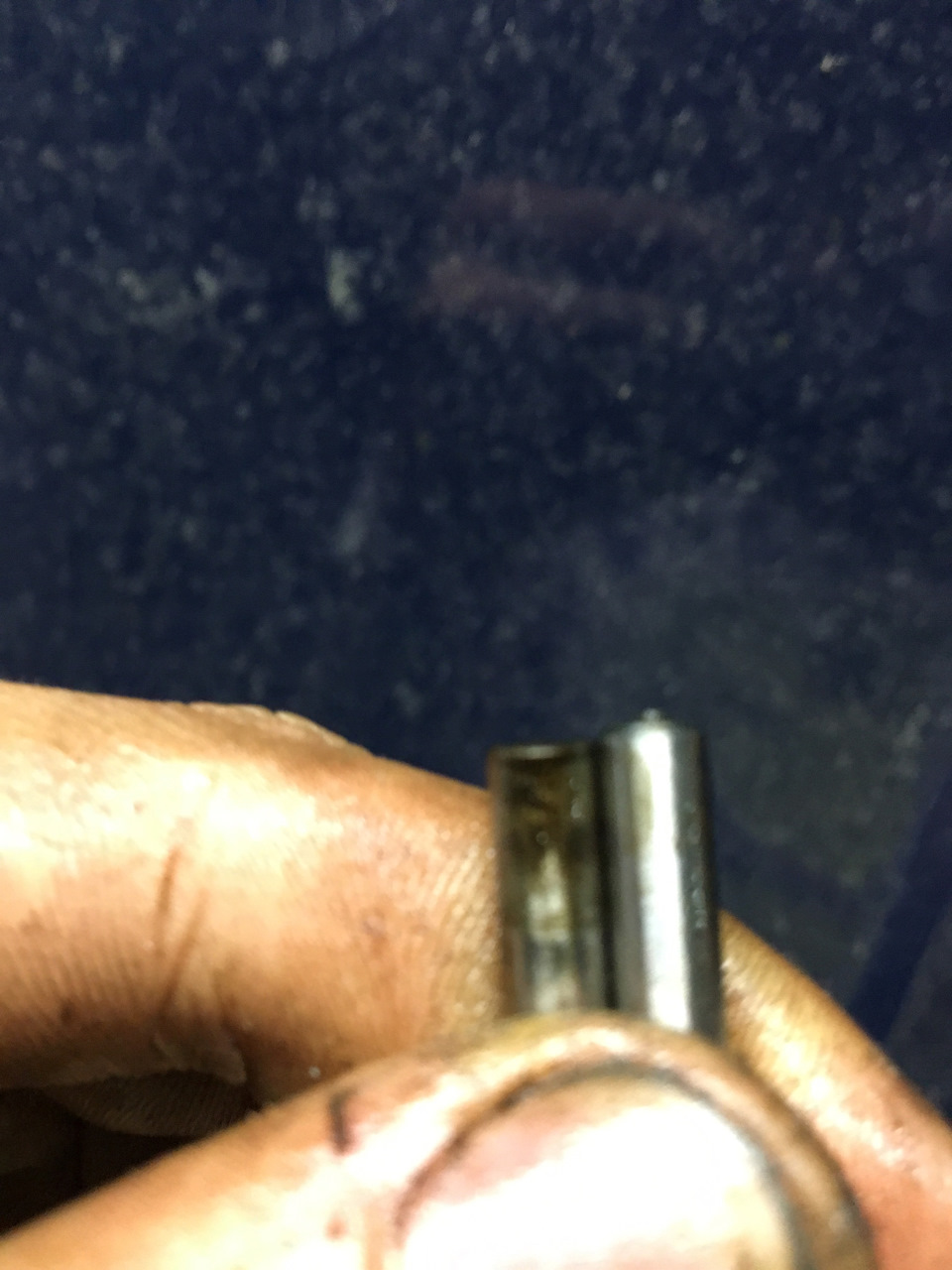

Ну и ради интереса я решил справить сам шток

Ну и конечно меня это не устроило и я поставил обратно старый.
Вроде все работает, хуже не стало)
Собираем так же в обратном порядке.

Механический привод дроссельной заслонки второй камеры
Делается все легко и просто:)
Снимаем карб для удобства.

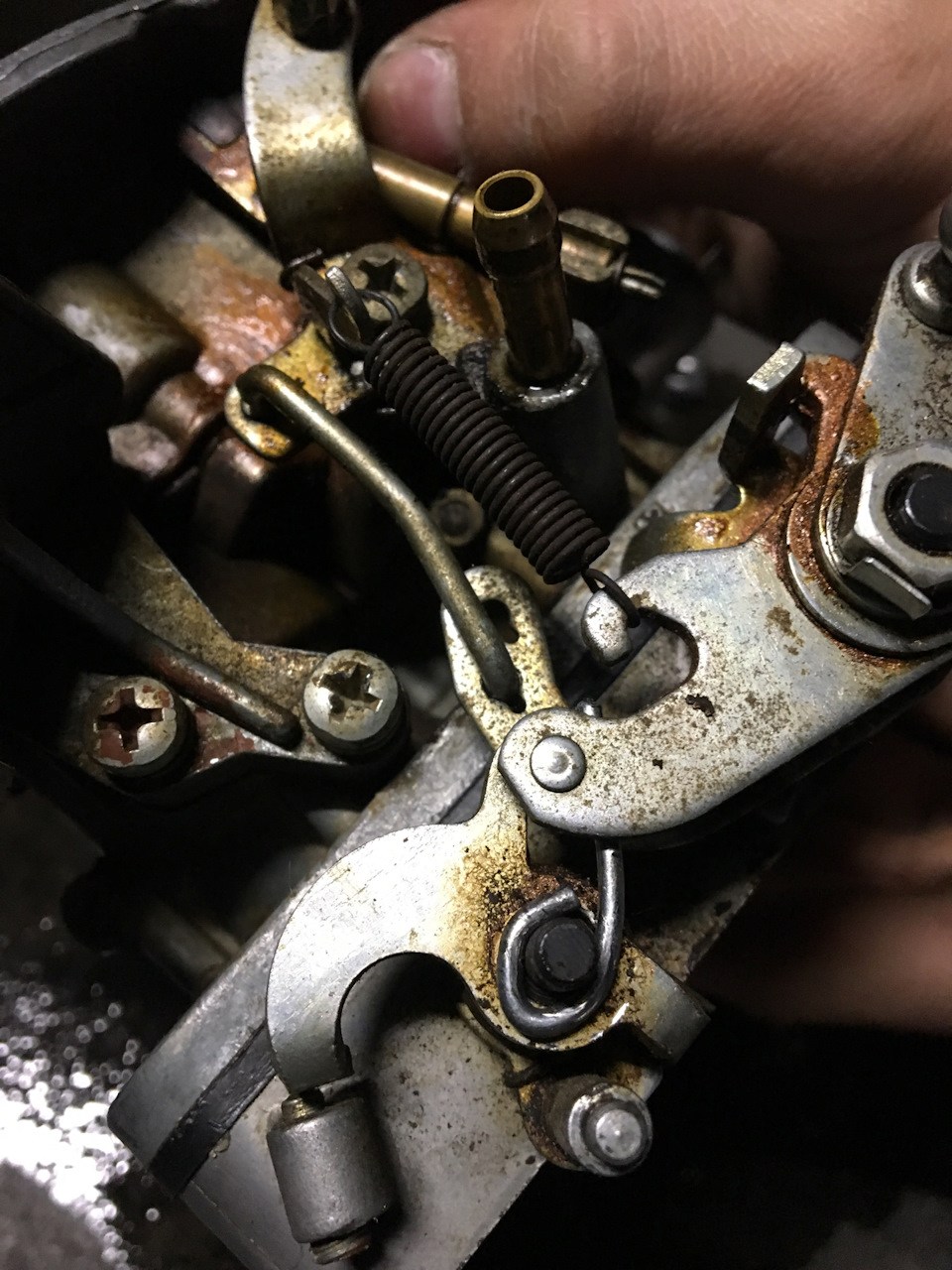

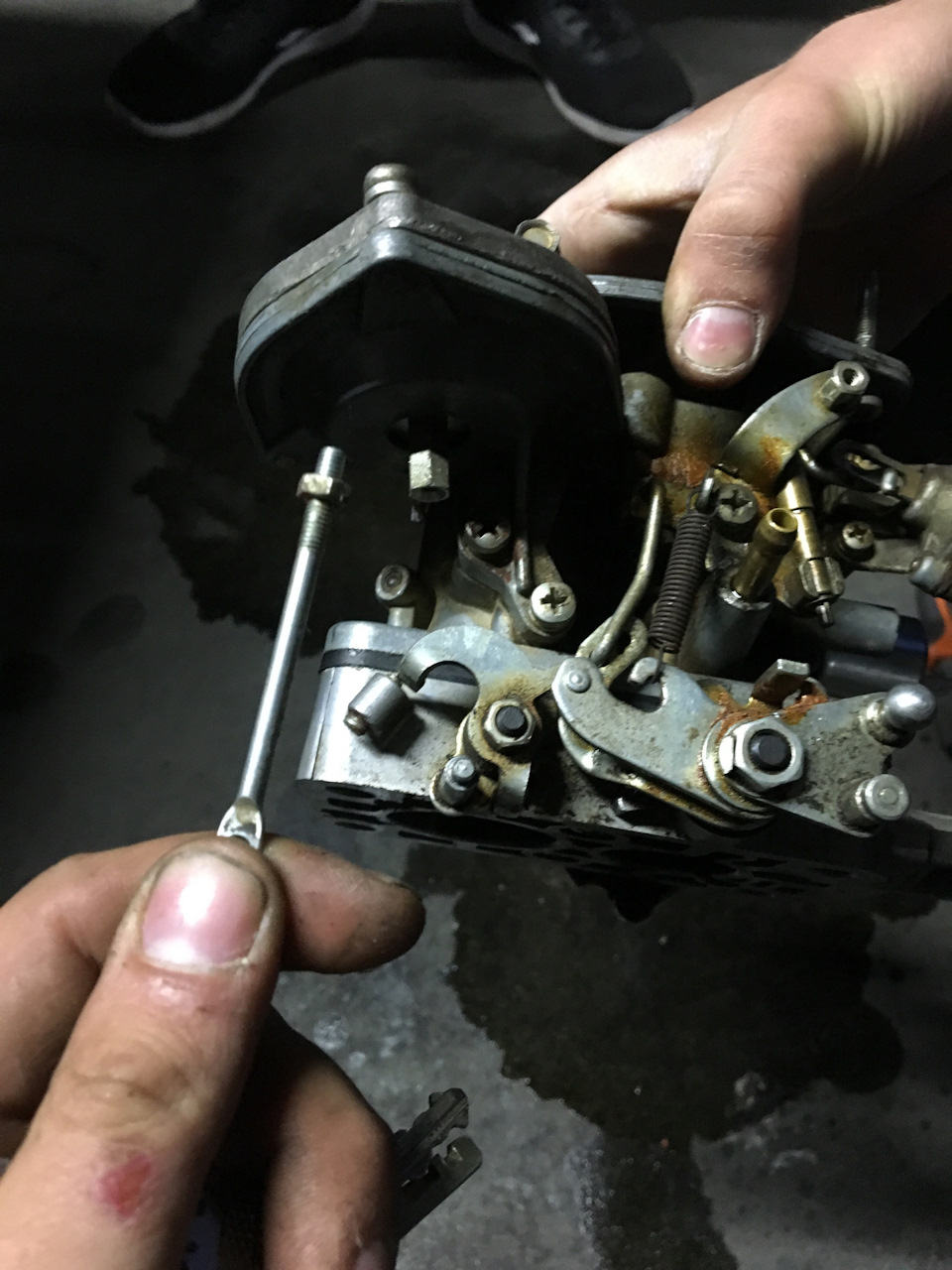

Снимаем привод второй дроссельной заслонки, которая идёт к мембране(вроде правильно назвал вещи)

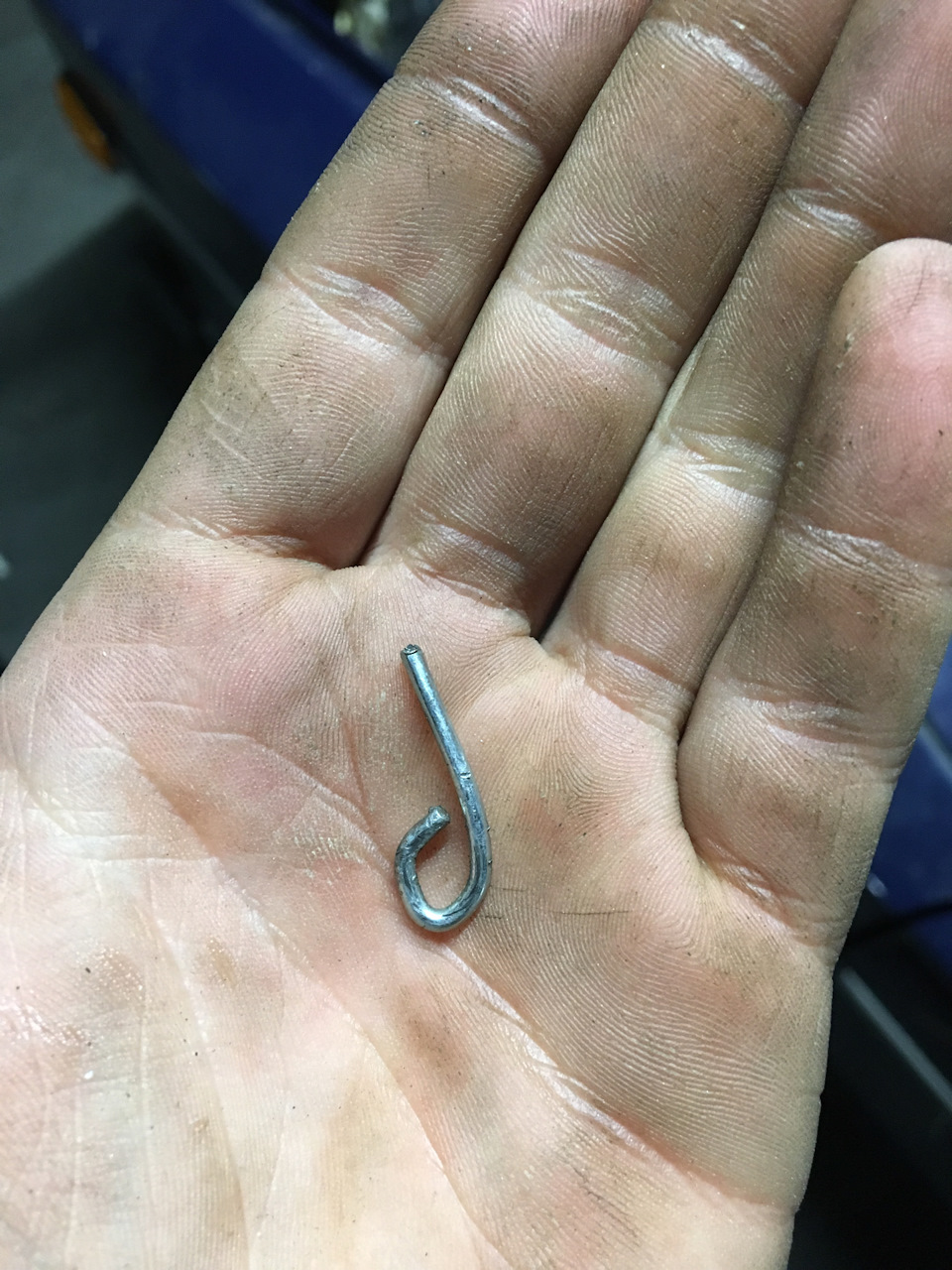

Ставим проволоку, изготовленную местным карбюраторщиком Кириллом:)

Собираем все обратно и радуемся большим расходом топлива :))

Как по мне, после проделанных всех махинаций с автомобилем, стало лучше ехать, с места подрывает, по дроссельной заслонки много сказать не могу, не особо чувствую ее. открывает вроде как на

5к оборотах, может меньше/больше, не хватило ума замерить.

Проделанной работой доволен.
Цена вопроса 170р

Если у Вас возникли какие либо вопросы, спрашивайте, с радостью отвечу. так же, буду признателен за ваши пожелания в статье, что вы конкретно хотите видеть, может смотреть и т.д

Всем спасибо за внимание, а я как говорится… на боковую… время как никак 05:55
