Аттенюатор в рации что это такое
Аттенюатор (фр. attenuer — смягчить, ослабить) — устройство для плавного, ступенчатого или фиксированного понижения интенсивности электрических или электромагнитных колебаний.
Аттенюатор — это электронное устройство, которое уменьшает амплитуду или мощность сигнала без существенного искажения его формы. С точки зрения работы, аттенюатор является противоположностью усилителя, хотя оба эти устройства имеют различные принципы работы. В то время как усилитель обеспечивает усиление, аттенюатор обеспечивает ослабление.
Аттенюаторы — это, как правило, пассивные устройства, сделанные из сетей простых делителей напряжения. Переключение между различными сопротивлениями формирует регулируемые ступенчатые и плавно регулируемые аттенюаторы, использующие потенциометры. Для высоких частот используются тщательно подстроенные резистивные схемы для снижения коэффициента стоячей волны (КСВ).
Аттенюаторы используются в тех случаях, когда необходимо ослабить сильный сигнал до приемлемого уровня, например, во избежание перегрузки входа радиоприемника чрезмерно мощным сигналом. Полезным побочным эффектом является то, что использование аттенюатора между линией и нагрузкой улучшает коэффициент бегущей волны и коэффициент стоячей волны в подводящей линии в случае, когда нагрузка плохо согласована с линией.
В случае, когда аттенюатор является отдельным устройством, он должен быть помещен между источником сигнала и нагрузкой в разрыв пути прохождения сигнала. Кроме того, его импеданс (волновое сопротивление) должен совпадать и с импедансом источника, и с импедансом нагрузки, обеспечивая при этом согласованность цепи.
Си Би радиостанция
Всем привет, кто читает эту запись! Даже и не знаю с чего начать, наверное с полезности установки си-би радиостанции…Четверть века назад мало у кого была машина, не то, что телефон. Станции техобслуживания на дорогах просто отсутствовали. И водители рассчитывали только на друг друга: кому нужную дорогу подскажут, кому советом помогут.Но и тогда водители могли быть на связи с помощью рации Си-Би диапазона радиочастот — отдельного участка радиочастот 27 МГц, открытого для всех желающих.Нередко в пути, водителя подстерегают некоторые сложности на дороге и иногда, рация – единственное, что вас связывает с попутчиками. Также с рацией вам нечего бояться, что где то отсутствует сеть. Она ловит везде. Также удобно пользоваться рацией в городе. С помощью нее можно быстро оповестить о дорожной обстановке. А также, если вдруг заглох, можно получить помощь, ведь радисты всегда помогут. Еще один плюс рации — она бесплатна. Раций сегодня существует великое множество и среди них наверное можно выбрать себе подходящую.
Я себе выбрал простую (MJ-100) так сказать для «дальнобоя».
Сделать, одновременно дешевую и качественную станцию, довольно сложная инженерно-техническая задача. Корейская компания ProCom, являющаяся разработчиком си-би радиостанций, с этой задачей справилась, и в результате ко мне на стол попала самая младшая станция из семейства MegaJet, MJ-100. Аппарат упрощен до предела и призван конкурировать с такими станциями как Alan 100 Plus. Из схожего, наличие AM/FM, быстрое переключение на 9 канал, пороговый шумоподавитель. В остальном MJ-100 оставляет своего конкурента далеко позади. Но обо всем по порядку.

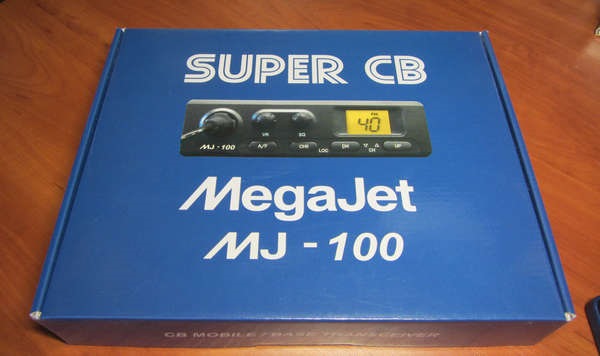

Станция поставляется в синей картонной коробке. Картон глянцевый, тонкий, но прочный. Станция упакована хорошо. Внутри коробки находиться пластиковая вставка амортизирующая удары и призванная разделить пространство для транспортировки.Функции
Не смотря на общую простоту, станция оставляет далеко позади своего конкурента от фирмы CTE. MJ-100 имеет расширенный частотный режим в 120 каналов. Сетки B, C, D. Если станция при включении показывает на дисплее буквы St, значит вы находитесь в стандартном 40 канальном режиме. Для переключения в расширенный режим нужно выключить станцию, зажать кнопки A/ F и CH9 и включить станцию. На дисплее должны загореться буквы EP, что будет означать переход в расширенный режим 120 каналов. Переключение между сетками осуществляется кнопкой CH9. Буква L на практике является сеткой B, M сеткой С, а H сеткой D. Станция умеет работать как в пятерках, так и в нулях, для переключения в нули, нужно выключить станцию, зажать кнопку A/F и включить станцию. На дисплее должна появиться цифра 5 в черном квадрате. В пятерки можно вернуться аналогично. Если вам вдруг захотелось сделать полный сброс, то это делается просто. Выключаем станцию, зажимаем CH9 и включаем станцию. Настройки сбрасываются на «по умолчанию». В станции есть аттенюатор, ослабляющий входящий сигнал, что может быть полезно в зашумленном эфире. Для его включения нужно зажать клавишу CH9 и на дисплее появятся буквы Lo. Выключается аттенюатор точно также при этом зажигаются буквы Lf.
Но это все не так важно, вопрос встал куда ее установить в «малыша». Тот карман под рулем как раз в тему, там прикрутил рамку для крепления рации, а к ней уже и саму рацию. Провод для антенны протянул под обшивкой, так чтоб ничего не торчало и не высовывалось, очень аккуратно получилось, между прочим!
Дальше антенна, сначала была установлена на магните короткая, после первых месяцев эксплуатации отказался из за низкой эффективности и повреждений на кузове от магнита. Выход тоже сразу нашел, купил кронштейн для крепления к крышке багажника и антенну врезную под кронштейн.
Врезные антенны Iradio CB 9+ и Iradio Super CB 9+ имеют высоту 1,41 и 1,5 соответственно, с максимально подаваемой мощностью до 150 Вт. Отличительной чертой антенны Iradio Super CB 9+ является полотно антенны чёрного цвета, что делает антенну менее заметной на автомобиле, а чёрно-красная катушка добавляет стиля и придаёт возможность выбрать антенну в тон своему авто.
Эти антенны крепятся на автомобиль с помощью кронштейна. Держатели антенные бывают на багажник, водосток, рейлинг и зеркало. Антенна должна располагаться на металлической поверхности крыши автомобиля. При установке антенны на водосток, раму крепления зеркала заднего вида или крышку багажника необходимо, при использовании специального кронштейна, обеспечить хороший электрический контакт с кузовом автомобиля.
Антенну, при необходимости, можно наклонить на любой угол относительно горизонтальной поверхности, либо установить на вертикальную поверхность и расположить штырь горизонтально. Все это можно сделать при помощи специального винта-барашка, который также позволяет быстро снять антенну, например, во время мойки.
У меня установлена Iradio Super CB 9+, покупал за 1200 в Перми в магазине «Радиосила». Там же мне предложили настройку антенны, но когда озвучили цену, отказался. Настраивал у себя в Березниках всего за 50р.
В общем доволен как слон, удав и мамонт вместе взятые, вещь полезная. Рекомендую всем!
Регулировка приема у автораций.
Многие задаются вопросом, как пользоваться регулировкой усиления (чувствительности) приемника, RFG (RF Gain, Radio Frequency Gain) на радиостанциях.
Функция не новая, но вызывает массу вопросов. Поскольку регулировка построена не ясно, и не понятно на что ориентироваться в частности у модели MegaJet MJ-350.
По сути это аттенюатор. Производитель доверил нам степень ослабления входящего сигнала. Аттенюатор это прибор, который ослабляет сигнал. В данном случае, сигнал который поступает на радиостанцию. Если в других станциях мы нажимаем кнопку Loc (у нас на дисплее появляется символ DX) и включается фиксированный аттенюатор, чувствительность приемника падает на какое-то, определенное производителем значение. То здесь мы можем сами выбирать это значение ручкой регулировки.
Функция эта необходима при сильно зашумленном эфире. Например, при движении большой колонной, дальние машины слушать не хочется, потому что их практически невозможно разобрать. Можно снизить усиление приемника так, что бы они не мешали и не вызывали ложных открываний порогового шумоподавителя. На автоматический же шумоподавитель, эта регулировка практически не влияет.
Рассмотрим принцип настройки на примере MegaJet MJ-850:
Чем больше мы убираем чувствительность станции, тем больше условно затягивается пороговый шумоподавитель, и наоборот.
Что касается MegaJet MJ-350, то здесь на дисплее радиостанции ориентироваться не на что. Поэтому настройка чувствительности производится на слух. Мы слышим, как меняется сигнал, но визуально не можем контролировать.
Аттенюатор, функция полезная для сильно зашумленного эфира, в особенности, когда приемники перегружены дальними прохождениями. В любом случае, что бы разобраться с этой функцией, в той или иной ситуации, вам придется экспериментировать.
Что такое аттенюатор, принцип его работы и где применяется
При разработке электронных схем обычно приходится решать задачу усиления сигналов – увеличения их амплитуды или мощности. Но бывают ситуации, когда уровень сигнала требуется, наоборот, ослабить. И эта задача не так проста, как кажется на первый взгляд.
Что такое аттенюатор и как он работает
Аттенюатором называется устройство для преднамеренного и нормированного уменьшения амплитуды или мощности входного сигнала без искажения его формы.
Принцип работы аттенюаторов, применяемых в радиочастотном диапазоне – делитель напряжения на резисторах или конденсаторах. Входной сигнал распределяется между резисторами пропорционально сопротивлениям. Самое простое решение – делитель из двух резисторов. Такой аттенюатор называется Г-образным (в зарубежной технической литературе – L-образным). Входом и выходом может служить любая сторона этого несимметричного по схеме устройства. Особенность Г-аттенюатора – низкий уровень потерь при согласовании входа и выхода.
Виды аттенюаторов
На практике Г-аттенюатор используется не так часто – в основном, для согласования сопротивлений входа и выхода. Гораздо шире для нормированного ослабления сигналов применяются устройства П-типа (в зарубежной литературе Pi – от латинской буквы π) и Т-типа. Такой принцип позволяет создавать устройства с одинаковым входным и выходным сопротивлением (но при необходимости можно и с различным).
На рисунке представлены несимметричные устройства. Источник и нагрузка к ним должны подключаться несимметричными линиями – коаксиальными кабелями и т.п. с любой стороны.
Для симметричных линий (витая пара и т.п.) применяются симметричные схемы – их иногда называют аттенюаторами H- и О-типа, хотя это всего лишь разновидности предыдущих устройств.
Добавлением одного (двух) резисторов аттенюатор Т- (H-) типов превращаются в мостовые.
Аттенюаторы выпускаются промышленностью в виде законченных устройств с разъёмами для подключения, но их можно выполнять и на печатной плате в составе общей схемы. Резистивные и емкостные аттенюаторы имеют серьезный плюс – они не содержат нелинейных элементов, что не искажает сигнал и не приводит к появлению в спектре новых гармоник и к исчезновению существующих.
Кроме резистивных существуют и другие виды аттенюаторов. В промышленной технике широко применяются:
Эти типы устройств используются в СВЧ-технике и в световом диапазоне частот. На низких и радиочастотах применяются аттенюаторы на основе резисторов и конденсаторов.
Основные характеристики
Главным параметром, определяющим свойства аттенюаторов, является коэффициент ослабления. Он измеряется в децибелах. Чтобы понять, во сколько раз уменьшается амплитуда сигнала после прохождения ослабляющей цепи, надо коэффициент пересчитать из децибел в разы. На выходе устройства, уменьшающего амплитуду сигнала на N децибел, напряжение будет меньше в M раз:
Формулы достаточно сложны для расчетов в уме, поэтому лучше воспользоваться онлайн-калькуляторами, коих в интернете великое множество.
Для регулируемых устройств (ступенчатых или плавных) указываются пределы настройки.
Другой важный параметр – это волновое сопротивление (импеданс) по входу и выходу (они могут совпадать). С этим сопротивлением связана такая характеристика, как коэффициент стоячей волны (КСВ) – она часто указывается на изделиях промышленного производства. Для чисто активной нагрузки этот коэффициент вычисляется по формуле:
Из остальных важных характеристик надо упомянуть:
Также важен такой параметр, как точность – он означает допустимое отклонение ослабления от номинального. У промышленных аттенюаторов характеристики наносятся на корпус.
В некоторых случаях важна мощность устройства. Энергия, не дошедшая до потребителя, рассеивается на элементах аттенюатора, поэтому критично не допустить перегрузки.
Существуют формулы для расчета основных характеристик резистивных аттенюаторов различной конструкции, но они громоздки и содержат логарифмы. Поэтому для их применения нужен, как минимум, калькулятор. Поэтому для самостоятельного расчета удобнее использовать специальные программы (в том числе, онлайн).
Регулируемые аттенюаторы
На коэффициент ослабления и КСВ влияет номинал всех элементов входящих в состав аттенюатора, поэтому создавать устройства на резисторах с плавным регулированием параметров сложно. Меняя ослабление, надо подстраивать и КСВ и наоборот. Такие задачи можно решить, применяя усилители с коэффициентом усиления меньше 1.
Подобные устройства строят на транзисторах или ОУ, но возникает проблема линейности. Нелегко создать усилитель, не искажающий форму сигнала в широком диапазоне частот. Гораздо шире применяется ступенчатое регулирование – аттенюаторы включаются последовательно, их ослабление складывается. Те цепи, что необходимо – шунтируются (контактами реле и т.п). Так набирается нужный коэффициент ослабления без изменения волнового сопротивления.
Есть конструкции устройств для ослабления сигнала с плавной регулировкой, построенные на широкополосных трансформаторах (ШПТ). Они применяются в любительской связной технике в тех случаях, когда требования к согласованию входа и выхода невысоки.
Плавная настройка аттенюаторов, построенных на волноводах, достигается изменением геометрических размеров. Оптические аттенюаторы также выпускаются с плавной регулировкой затухания, но такие приборы имеют достаточно сложную конструкцию, так как содержат систему линз, оптических фильтров и т.д.
Область применения
Если аттенюатор имеет различные входные и выходные сопротивления, то, кроме функции ослабления, он может выполнять роль согласующего устройства. Так, если надо соединить кабели 75 и 50 Ом, между ними можно поставить рассчитанный соответствующим образом, и вместе с нормированным затуханием можно поправить и степень согласования.
В приемной технике аттенюаторы применяются для исключения перегрузки входных цепей мощными побочными излучениями. В некоторых случаях ослабление мешающего сигнала даже одновременно со слабым полезным сигналом может улучшить качество приема за счёт снижения уровня интермодуляционных помех.
В измерительной технике аттенюаторы могут применяться в качестве развязки — они уменьшают влияние нагрузки на источник эталонного сигнала. Оптические аттенюаторы широко применяются при тестировании приёмо-передающей аппаратуры для волоконно-оптических линий связи. С их помощью моделируют затухание в реальной линии и определяют условия и границы устойчивой связи.
В аудиотехнике аттенюаторы применяются в качестве устройств регулирования мощности. В отличие от потенциометров, они делают это с меньшими потерями энергии. Здесь проще обеспечить плавную регулировку, так как волновое сопротивление не важно – имеет значение лишь ослабление. В телевизионных кабельных сетях аттенюаторы исключают перегрузку входов телевизоров и позволяют сохранить качество передачи независимо от условий приема.
Являясь не самым сложным устройством, аттенюатор находит самое широкое применение в радиочастотных цепях и позволяет решить различные задачи. На СВЧ и оптических частотах эти приборы строят по-другому, и они являются сложными промышленными узлами.
Что такое триггер, для чего он нужен, их классификация и принцип работы
Что такое резистор и для чего он нужен?
Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность
Что такое операционный усилитель?
Что такое делитель напряжения и как его рассчитать?
Ликбез о радиосвязи
-Зачем они нужны?
-диапазоны частот. Что это такое и какой выбрать?
-субтоны, почему они не “подканалы”;
-дальность радиосвязи (мощность, антенна и рельеф);
-энергопотребление и вес. Важная для туристов тема;
-аксессуары. гарнитуры и ларингофоны;
-как общаться.
Раньше все ходили без них, но рации добавляют чрезвычайно много удобства и безопасности в ваших приключениях. Например:
Теперь ближе к делу.
Про частоты.
Немного физики. Совсем чуть-чуть.
Все же видели волны? Для тех, кто не видел, вот они:
А вот собственно физика. То, как часто волнуются волны измеряют в Герцах (Гц).
Всё! Вся физика!
С дальнейшим выбором количества герц нам помогает наше государство (Россия), где разрешены для всеобщего безлицензионного использования следующие диапазоны:
Другими диапазонами пользоваться нельзя. Они для самолетов, моряков, полиции и т.д. Там за хулиганство будут наказывать, ибо вы будете реально мешать (например, по незнанию балаболя на частоте 16 морского канала, который служит для подачи сигнала SOS).
Физика, показанная выше, говорит нам, что CB будет лучше работать в условиях пересеченной местности, но:
-рации в этом диапазоне большие, в карман не положишь, требуют много напряжения для работы, тяжелые.
Рация CB слева и рация LPD справа
-мало моделей и они дорогие. Мне известна продукция фирмы КБ Беркут (на фото выше слева), качество сборки которой оставляет желать лучшего, и, найденная на просторах интернета, модель Алан 42, которая выглядит адекватной, но дорогая.
Рации СВ диапазона получили распространение у водителей-дальнобойщиков, для которых вес и питание не являются лимитирующими факторами. Туристам, альпинистам и прочим outdoor’щикам подавай что поменьше.
Рации диапазонов LPD и PMR как раз компактные, дешевые (утопить не так жалко) и моделей куча на вкус и цвет. В основном о них и будем вести дальнейший разговор.
Разницы между ними особой нет. Только LPD запрещен в половине стран Европы, поэтому, собираясь кататься куда-нибудь в Швейцарию, возьмите PMR, а рядом во Франции или Германии уже можно пользоваться LPD.
Вот двухдиапазонная рация, настроенная на прием одновременно частоты в LPD диапазоне (верхняя строчка) и PMR (нижняя строчка)
И сделали рации, в которых можно выставить только номер канала, в них даже нет клавиатуры или ручек, чтобы выставлять произвольную частоту.
Теперь достаточно сказать просто “Вася, переходи на одиннадцатый”. Если у Васи вот такая канальная рация, то ему даже не надо знать, о том, что такое LPD, какие у него частоты и прочую лабуду. Даже о том, что у него именно LPD, ему знать, как правило, не надо. Надо просто выбрать цифру 11 на экранчике.
Канальная рация фирмы Midland LPD диапазона с выбранным 11 каналом
Обычно на таких канальных рациях канал выбирается двумя кнопочками со стрелками, путем “пролистывания” цифр по кругу.
Важный момент: обратите внимание, каналы LPD и PMR не пересекаются друг с другом! Если у одного человека канальная рация LPD, а у другого канальная PMR, то они не смогут связаться!
Кто хочет иметь возможность общаться во всех диапазонах, купите себе канальную рацию с LPD и PMR (например, Midland GXT-850) или частотную рацию. Например у меня частотная Baofeng UV-5R, что на фотографии выше, она еще и в двухметровый диапазон может залазить. В этой рации есть два режима (переключаются рыжей кнопкой сверху).
1. Частотный режим. В нем я на клавиатуре рации набираю цифры той частоты в которой я собираюсь работать. Как в телефоне номер.
В верхней строке рации слева (частотной) набрана частота 2 канала LPD, который выбран на рации справа (канальной). Теперь по этим двум рациям можно общаться друг с другом.
2.Режим выбора предзаписанных каналов. В этой рации есть 128 ячеек памяти в каждую из которых я могу записать с компьютера с помощью специального проводка свои частоты и дать им своё имя. Во-первых это полезно тогда, когда я хочу связаться с канальной рацией какого-то диапазона, но не помню наизусть тот страшный длинный номер частоты. Я запишу в рацию традиционную сетку LPD и PMR и при необходимости выберу нужный канал. Во-вторых ведь никто не осудит меня, если я вдруг захочу общаться со своими друзьями не в общепринятом канале, а на частоте между каналами например, и мне лень каждый раз ее вводить руками. Я могу записать её в рацию и дать имя “DRUH 1” например. Или в моей тусовке принято общаться на канале с определенным субтоном (что это такое пойдет ниже), я тоже это могу записать с компьютера, а потом выбирать стрелочками как на удобной и простой канальной рации.
Есть даже рации вообще без экранчиков.
Туда каналы заливаются только через провод с компьютера и выбираются на ней отдельным тумблером. Такие рации самые дешевые, но перенастроить их в поле уже не выйдет, а чтобы сконтачиться с владельцем иной настраиваемой рации (хоть канальной, хоть частотной) надо помнить наизусть, что туда внутрь ее электронной памяти записано. Тогда человек с настраиваемой рацией получит шанс с вами законектиться.
Субтоны
(неправильное название: “подканалы”, “допканалы”) Что это такое и зачем нужны?
Если каналы придумали, чтобы было удобнее сконектиться с кем-то, то субтоны придумали, чтобы от этого кого-то отконектиться 🙂
Каждый, включавший рацию, всякий раз слышал строителей, таксистов, охранников магазинов, при этом слышать он их не хотел. Для таких случаев и придумали субтоны.
Включив один из аналоговых (CTCSS) или цифровых (DCS) субтонов (кодов, как их еще называют), вы перестанете слышать всех остальных у кого не включен тот же набор: канал+субтон.
Например у моей рации Midland GXT 1050 (канальная LPD) 38 аналоговых и 104 цифровых субтона. Если я использую один из каналов LPD, вероятность того, что в выбранном мною канале уже кто-то общается равна 1/69, а если я включу один из аналоговых субтонов, то такая вероятность будет 1/2622. Кажется я буду в тишине 🙂 А еще с субтоном хаотичные “ПШШШ” практически исчезают.
Второй канал LPD и пятый аналоговый субтон на рации Midland
С субтонами есть такая проблема, что если частоты каналов приняли одинаково во всем мире, и все производители делают одинаковые каналы, то субтоны делает кто как хочет. Т.е. чтобы сконектить по субтонам рации одной модели надо лишь выставить на каждой одинаковое значение его, а чтобы сконектить разные модели надо поплясать с бубном. Мне приходится так плясать, так как у меня рации разных производителей. Модели мои очень популярные, и вопрос может часто возникнуть не только у меня: “Как же совместить субтоны разных производителей?” Вот встретитесь вы с кем-то в лесу.
Та же самая ерунда, что с аналоговыми, только производители еще и не договорились какой импульс считать нулем, а какой единицей (двоичная система понимаешь ли). В результате появились обозначения «n» («прямой») и «i» (инверсный). Это не два разных несовместимых мира. Для каждого прямого есть полностью совместимый инверсный. А некоторые, как тот же Midland, просто дали им порядковые номера (выглядеть это будет как на той же фотке «Midland c пятым аналоговым субтоном», только над номером субтона будет надпись не «CTCSS», а «DCS»).
Мощность радиостанции
Существует два заблуждения:
-PMR работает на более дальние дистанции, т.к. его максимальная разрешенная мощность в РФ в 100 раз больше LPD (10 мВт LPD и 0.5Вт PMR);
-чем мощнее радиостанция, тем круче.
То есть на самом деле мощность рации что LPD, что PMR одинакова. Как правило большинство моделей имеет мощность около 5 Вт.
Теперь про мощность рации вообще. Расстояние на котором слышно рацию пропорционально квадратному корню от мощности. Т.е. чтобы увеличить дальность в два раза, мощность надо увеличить в 4.
Пример: Рация 5 Вт (таких большинство) добивает в определенной местности, предположим, на 3 км. Такая же рация 8 Вт будет добивать всего на 3,7 км. А батарейку 8 Вт жрет сильно быстрее, чем 5 Вт. Стоят ли 700 метров этого? И вас с более мощной рацией слышать то будут чуть дальше, а вот вы остальных “неудачников” с маломощными рациями будете слышать также. Кстати, все равно рации в LPD и PMR диапазонах работают в зоне прямой видимости. За домами, изгибами рельефа все равно никто ничего не услышат, какая бы там мощность не была. Хотя в теории можно связаться с МКС, пролетающей у вас над головой.
Да и нужна ли вам вообще дальность? На практике, не часто. Из перечисленных мною вариантов использования радиосвязи дальность нужна только при радиальном выходе части группы либо при поисковых работах.
Энергопотребление
Актуальная тема для туристов и тех, кто долго работает с рациями вдали от розетки. Тут есть свои нюансы.
Сразу скажу, ответа на вопрос: «А на сколько аккума хватает?» Вам точного никто не даст. Все зависит от характера использования. На прием рация «ест» в разы меньше, чем на передачу. Вы больше любите слушать или говорить?
Носимые рации бывают работают от батареек/аккумуляторов АА/ААА (как моя рация Midland GXT 1050, работающая от любимых мною аккумуляторов АА) или от собственных аккумуляторов (как мой Baofeng UV-5R).
Казалось бы, для автономного похода надо брать Midland и всё тут. Но на самом деле, если задуматься, все чуточку сложнее.
Ниже я приведу расчеты для своих раций. Конечно, не обязательно, что у вас будет точно такой же выбор, но выводы будут интересные, и вы сможете по аналогии изучить свои варианты (хотя Baofeng UV-5R ОЧЕНЬ популярная рация, да и среди канальных часто вижу свой Midland или чуть более младшие модели, не очень отличающиеся от него). Тут реально есть, над чем подумать.
Вес снаряженной рации Midland 277 грамм, вес Baofeng UV-5R 212 грамм или 221 с увеличенной антенной.
Вес 1 аккума IKEA (2450 mAh) или Eneloop pro (2500 mAh) 31 грамм. В рации Midland их надо 4 штуки, т.е. комплект весит 124 грамма.
Вес 1 стандартного аккума Баофенга UV-5R 79 грамм.
Т.е. брать аккумы к Баофенгу легче. Но…
Рация Baofeng UV-5r и расширенный аккумулятор или батарейный блок АА
Открытый батарейный блок для АА
Табличка весов аккумов Baofeng UV-5r. В батблоки вставлялись аккумы IKEA LADDA, но вы можете вставить что захотите.
Предположим, я ухожу жить в тайгу, в поход 6 кс, в общем на очень долгое время вне цивилизации, и беру с собой рации, рассчитывая заряжать их.
В случае Midland я достаю из него 4 элемента АА и подсоединяю их к ROBITON MobileCharger, который может заряжать 4 АА/ААА сразу.
А если я беру Baofeng UV-5R?
Вариант 1. Я беру к нему батарейный блок. Не важно для АА или для ААА формата.
И в том и в другом 6 элементов питания. Тут мне точно придется использовать минимум два выхода USB. Один для ROBITON MobileCharger и 4х аккумов, другой например для «ляшугки» ROBITON SmartCharger Traveller для еще двух. (и то и то я ношу в своём походном комплекте электроники) А если первое устройство будет занято, то тогда я смогу зарядить с помощью двух “лягушек” только ⅔ рации. Печально.
Вариант 2. Я беру Baofeng UV-5R со стандартным аккумулятором. И такой аккумулятор я могу заряжать одной лягушкой ROBITON SmartCharger Traveller, но что дико не удобно (аккумы баофенга там плохо держатся). Так что я возьму стакан для зарядки аккума баофенга от USB.
Зарядник от USB слева, справа зарядник идущий в стандартном наборе при покупке.
Вот такая математика. Мораль вышеизложенного: Выбирайте рацию исходя из ваших задач, условий и имеющегося снаряжения.
Полезные приблуды
Подсумки. В теории сохраняют рации жизнь и не дают потеряться. Хотя и в нагрудном кармане курток прекрасно она себя чувствует. Удобно держать рацию на лямке рюкзака, может вам туда и подсумок прилепить захочется? В любом случае шнурок самостраховки с карабинчиком/петлей, возможно, вам покажется уместным.
Гермы. Влезают туда все видимые мною рации, кроме здоровых СB (27Мгц). Оттуда и слышно, и можно говорить. Шнурок регулируемый удобный.
Ларингофоны. В теории прикольно тем, что ветер не дует в микрофон. Эта штука снимает голос с шеи. Но надо научиться пользоваться и держать на нужном месте.
Тангенты. Не всегда выносная кнопочка PTT объединена с микрофоном (тогда это гарнитура). Такую удобно прикрепить на руль велосипеда.
Как использовать девайс-то?!
Из того, что надо знать для самого просто ведения переговоров вне зависимости от модели и всего на свете.
Что это было? ”Да, развязывай” или “Не развязывай”?
Дабы понять собеседнику, что вы окончили передачу информации, и сейчас ваша рация перейдет в режим приема (вы отпустите тангенту), в конце фразы принято говорить “Прием”
— У нас все хорошо, как приняли? Прием.
— Понял, у вас все хорошо, отбой. конец связи.
В начале сеанса связи хорошо бы убедиться, что собеседник вас слышит и, если вас более двух в рабочей группе, сообщить ему кого и кто вызывает (сначала позывной того, кого хотят услышать, а потом свой).
— Петя, ответь Васе, как слышишь меня. Прием.
В этот момент Петя понимает, что из клапана его рюкзака раздается какой-то звук. Он вспоминает, что у него есть рация, что наверняка он пропустил сеанс связи. Петя начинает снимать рюкзак и выуживать оттуда рацию. Вася не выдерживает и повторяет.
— Петя, ответь Васе, как слышишь меня. Прием.
