в каком случае трубопровод рассчитывается как длинный

где θ – поправочный коэффициент, определяемый в зависимости от скорости.

При расчетах коротких трубопроводов из уравнения Бернулли (1) определяют (в зависимости от условий задачи) расход Q или необходимый напор Н_н в начале трубопровода, либо диаметр трубопровода d и т. д.

Гидравлический расчет длинного трубопровода

Длинные трубопроводы рассчитываются, как и короткие, по уравнению Бернулли, но местными потерями и скоростными напорами в них пренебрегают ввиду их относительной малости.
Для большей точности местные потери напора можно приближенно учесть, приняв расчетную длину трубопровода на 5-10 % больше фактической.
С учетом этого уравнение (1) принимает вид:

Знак суммы Σ указывает, что если трубопровод состоит из нескольких последовательных участков, то потери напора на них складываются. Для одиночного трубопровода формула (2) упрощается:

Для расчета длинных трубопроводов применяется также формула

Значения расходных характеристик К_кв стальных, бетонных и железобетонных трубопроводов, имеющих разный коэффициент шероховатости, приводятся в справочных таблицах. При этом потери напора для труб, работающих в квадратичной области сопротивления (при скорости потока v ≥ 1,2 м/с) определяются по формуле:

При работе стальных труб в переходной области сопротивления ( v ) расходная характеристика определяется по формуле:

При проектировании новых трубопроводов могут быть неизвестны две величины – напор в начальной точке и диаметр трубы. В этом случае задаются диаметром трубопровода (в зависимости от требуемого расхода) и рекомендуемыми из экономических соображений предельными скоростями v_пр :

Предельные скорости потока (в зависимости от величины расхода и материала труб) приводятся в справочных таблицах. Для ориентировочных расчетов можно принимать средние значения предельных скоростей для данного материала труб.

Если на участке трубопровода производится непрерывная раздача воды по пути, то расчетный расход увеличивается:

Если в начале трубопровода напор создается насосом, то его мощность определяется по формуле:

где:
η – коэффициент полезного действия насоса;
Н_нас = h + ΣS₀Q 2 l – полный напор насоса, состоящий из геометрической высоты подъема h = H_св + z_к – z_н (здесь Н_св = р_к/ρg – свободный напор в конце трубопровода) и суммы потерь напора на всасывающем и нагнетательном трубопроводах.

Если высота всасывания и потери напора во всасывающей трубе незначительны, то напор насоса можно принимать как сумму высоты нагнетания и потерь напора при нагнетании.

Источник

22 Гидравлический расчет длинных трубопроводов

Гидравлический расчет длинных трубопроводов

2.3.1. Определение длинных трубопроводов

Длинными трубопроводами принято считать трубопроводы, в которых потери напора по длине значительно превышают потери напора на преодоление местных сопротивлений.

Примерами длинных трубопроводов могут служить трубопроводы водопроводных сетей, сетей для транспортирования нефтепродуктов на значительные расстояния и т.д.

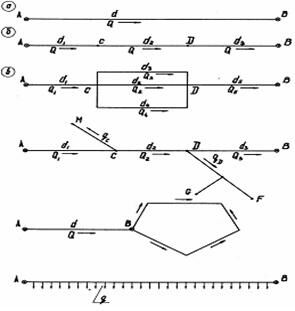

В зависимости от гидравлической схемы работы трубопроводы подразделяются на простые и сложные (рис. 2.1).

Рекомендуемые файлы

Простым называется трубопровод, состоящий из одной линии труб (без ответвлений) с постоянным расходом по всей длине трубопровода. Простой трубопровод может иметь постоянный диаметр по всей своей длине (рис.2.1,а) или отдельных участков труб разного диаметра (последовательное соединение труб) (рис. 2.1,6).

Сложным называется трубопровод, состоящий из нескольких линий или имеющий переменный расход по длине вследствие отвода жидкости в узлах (местах разветвлений трубопровода) или непрерывной раздачи ее в пути.

Сложные трубопроводы подразделяются на:

— с непрерывным путевым расходом жидкости (рис.2.1,е).

2.3.2. Водопроводная формула

На участках трубопровода постоянного диаметра и расхода имеет место напорное равномерное движение жидкости, уравнение которого (1 – 5) имеет вид:

.

Пьезометрический уклон I_p в этом уравнении представляет собой потерю напора, обусловленную трением, на единицу длины потока, т. е. .

последнюю зависимость приведем к виду:

. (2 – 2)

Это выражение и называется водопроводной формулой, в которой:

— h_f — потери напора на трение в трубе диаметром d и длиной L;

Из уравнения (1 – 5) следует, что

, (2 – 3)

При расчетах водопроводных труб величину, обратную квадрату модуля расхода часто обозначают через A

Тогда водопроводная формула (2 – 2) переписывается в виде:

.

2.3.3. Расчет простого водопровода

Введем следующие обозначения:

— Q — расход трубопровода.

Таким образом действующий в трубопроводе постоянный напор Н затрачивается на преодоление гидравлических сопротивлений в пути между сечениями 1 – 1 и 2 – 2, главным образом, на преодоление сопротивлений трения по длине потока.

При расчете простого трубопровода могут встретиться задачи трех типов:

Задача 1.Определение расхода трубопровода Q;

Задача 2.Определение начального или конечного напора (H₁ или Н₂);

Задача 3. Определение диаметра трубопровода.

2.3.4. Расчет элементов сложного трубопровода

А. Последовательное соединение труб.

При последовательном соединении труб может иметь место два расчетных случая:

I случай, когда начальный расход Q проходит транзитом по всей системе без отвода воды в каких-либо точках (узлах) системы (пример простого трубопровода);

II случай, когда в отдельных узлах трубопровода отводится некоторый расход воды (пример сложного трубопровода).

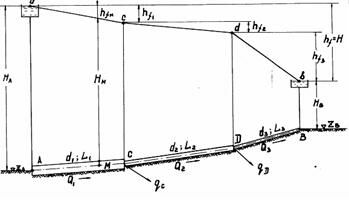

Рассмотрим трубопровод, состоящий из труб разных диаметров d₁, d₂,и d₃ при длине участков, соответственно L₁, L₂ и L₃ (рис. 2 – 3). Пусть начальный и конечный напоры Н₁ и Н₂ известны, а требуется определить величину расхода Q, проходящего транзитом по всей системе.

Если вода из системы никуда не отводится (т.е. q_С = 0 и q_Д = 0), то

Общая потеря напора в трубопроводе будет складываться из потерь на отдельных участках

Последнее выражение с учетом водопроводной формулы можно переписать в виде

. (2 – 8)

При последовательном соединение труб с отводом воды в сторону

Подставив вьражения расходов Q₂ и Q₃ из уравнений расходов (2 – 10) в уравнение общей потери напора получим

(2 – 11)

Б. Параллельное соединение труб.

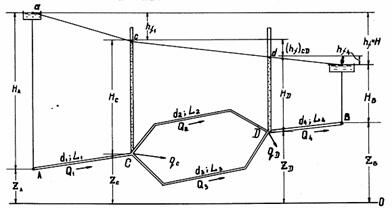

Поэтому число уравнений, составляемых для такого трубопровода, должно быть равно числу участков. Все виды расчетных уравнений для параллельно-разветвленного трубопровода можно разделить на три группы:

Уравнение общей потери напора в системе:

. (2 – 15)

Уравнение равенства потери напора в параллельных ветвях:

(2 – 16)

Уравнения распределения расходов в системе:

(2 – 17)

(2 – 18)

По найденным значениям расходов, аналогично описанному выше, определяются потери напора в отдельных участках системы и строится пьезометрическая линия.

Источник

В каком случае трубопровод рассчитывается как длинный

При расчетах напорных трубопроводов основной задачей является либо определение пропускной способности (расхода), либо потери напора на том или ином участке, равно как и на всей длине, либо диаметра трубопровода на заданных расходе и потерях напора.

В практике трубопроводы делятся на короткие и длинные. К первым относятся все трубопроводы, в которых местные потери напора превышают 5…10% потерь напора по длине. При расчетах таких трубопроводов обязательно учитывают потери напора в местных сопротивлениях. К ним относят, к примеру, маслопроводы объемных передач.

Ко вторым относятся трубопроводы, в которых местные потери меньше 5…10% потерь напора по длине. Их расчет ведется без учета местных потерь. К таким трубопроводам относятся, например, магистральные водоводы, нефтепроводы.

Учитывая гидравлическую схему работы длинных трубопроводов, их можно разделить также на простые исложные. Простыми называются последовательно соединенные трубопроводы одного или различных сечений, не имеющих никаких ответвлений. К сложным трубопроводам относятся системы труб с одним или несколькими ответвлениями, параллельными ветвями и т.д. К сложным относятся и так называемые кольцевые трубопроводы.

Жидкость по трубопроводу движется благодаря тому, что ее энергия в начале трубопровода больше, чем в конце. Этот перепад уровней энергии может создаваться несколькими способами: работой насоса, разностью уровней жидкости, давлением газа.

Запишем уравнение Бернулли для сечений 1-1 и 2-2. Поскольку скорость в обоих сечениях одинакова и α₁ = α₂, то скоростной напор можно не учитывать. При этом получим

Пьезометрическую высоту, стоящую в левой части уравнения, назовем потребным напором Н_потр. Если же эта пьезометрическая высота задана, то ее называют располагаемым напором Н_расп. Такой напор складывается из геометрической высоты H_потр, на которую поднимается жидкость, пьезометрической высоты в конце трубопровода и суммы всех потерь напора в трубопроводе.

Назовем сумму первых двух слагаемых статическим напором, который представим как некоторую эквивалентную геометрическую высоту

Для ламинарного течения при замене местных сопротивлений эквивалентными длинами сопротивление трубопровода равно

Численные значения эквивалентных длин l_экв для различных местных сопротивлений обычно находят опытным путем.

Для турбулентного течения, используя формулу Вейсбаха-Дарси, и выражая в ней скорость через расход, получаем

Крутизна кривых потребного напора зависит от сопротивления трубопровода K и возрастает с увеличением длины трубопровода и уменьшением диаметра, а также с увеличением местных гидравлических сопротивлений.

Величина статического напора Н_ст положительна в том случае, когда жидкость движется вверх или в полость с повышенным давлением, и отрицательна при опускании жидкости или движении в полость с пониженным давлением. Точка пересечения кривой потребного напора с осью абсцисс (точка А) определяет расход при движении жидкости самотеком. Потребный напор в этом случае равен нулю.

Иногда вместо кривых потребного напора удобнее пользоваться характеристиками трубопровода.Характеристикой трубопровода называется зависимость суммарной потери напора (или давления) в трубопроводе от расхода:

Простые трубопроводы могут соединяться между собой, при этом их соединение может бытьпоследовательным или параллельным.

Последовательное соединение. Возьмем несколько труб различной длины, разного диаметра и содержащих разные местные сопротивления, и соединим их последовательно (рис. 6.3, а).

При подаче жидкости по такому составному трубопроводу от точки М к точке N расход жидкости Q во всех последовательно соединенных трубах 1, 2 и 3 будет одинаков, а полная потеря напора между точками М и Nравна сумме потерь напора во всех последовательно соединенных трубах. Таким образом, для последовательного соединения имеем следующие основные уравнения:

Эти уравнения определяют правила построения характеристик последовательного соединения труб (рис. 6.3, б). Если известны характеристики каждого трубопровода, то по ним можно построить характеристику всего последовательного соединения M-N. Для этого нужно сложить ординаты всех трех кривых.

Параллельное соединение. Такое соединение показано на рис. 6.4, а. Трубопроводы 1, 2 и 3 расположены горизонтально.

Очевидно, что расход жидкости в основной магистрали

Выразим потери напора в каждом из трубопроводов через полные напоры в точках М и N :

Отсюда делаем вывод, что

т.е. потери напора в параллельных трубопроводах равны между собой. Их можно выразить в общем виде через соответствующие расходы следующим образом

Из двух последних уравнений вытекает следующее правило: для построения характеристики параллельного соединения нескольких трубопроводов следует сложить абсциссы (расходы) характеристик этих трубопроводов при одинаковых ординатах ( Σ h). Пример такого построения дан на рис. 6.3, б.

Пусть основной трубопровод имеет разветвление в сечении М-М, от которого отходят, например, три трубы1, 2 и 3 разных диаметров, содержащие различные местные сопротивления (рис. 6.5, а). Геометрические высоты z₁, z₂ и z₃ конечных сечений и давления P₁, P₂ и P₃ в них будут также различны.

Так же как и для параллельных трубопроводов, общий расход в основном трубопроводе будет равен сумме расходов в каждом трубопроводе:

Записав уравнение Бернулли для сечения М-М и конечного сечения, например первого трубопровода, получим (пренебрегая разностью скоростных высот)

Обозначив сумму первых двух членов через H_ст и выражая третий член через расход (как это делалось в п.6.1), получаем

Аналогично для двух других трубопроводов можно записать

Таким образом, получаем систему четырех уравнений с четырьмя неизвестными: Q₁, Q₂ и Q₃ и H_M.

Сложный трубопровод в общем случае составлен из простых трубопроводов с последовательным и параллельным их соединением (рис. 6.6, а) или с разветвлениями (рис. 6.6, б).

Для этого случая возможны два вида задач:

Задача 1. Дан расход Q в основной магистрали M_A. Необходимо определить расходы Q_B и Q_D и Q_E, а также потребный напор в точке М.

Задача 2. Дан напор в точке М. Определить расход в магистрали Q и расходы в каждой ветви.

Обе задачи решают на основе одной и той же системы уравнений, число которых на единицу больше числа конечных ветвей, а именно:

уравнение равенства потребных напоров для ветвей CD и CE

уравнение равенства потребных напоров для ветви АВ и сложного трубопровода АСЕD

выражение для потребного напора в точке М

Расчет сложных трубопроводов часто выполняют графоаналитическим способом, т.е. с применением кривых потребного напора и характеристик трубопроводов. Кривую потребного напора для сложного трубопровода следует строить следующим образом:
1) сложный трубопровод разбивают на ряд простых;
2) строят кривые потребных напоров для каждого из простых трубопроводов;
3) складывают кривые потребных напоров для ветвей (и параллельных линий, если они имеются) по правилу сложения характеристик параллельных трубопроводов;
4) полученную кривую складывают с характеристикой последовательно присоединенного трубопровода по соответствующему правилу (см. п.6.2).

Таким образом, при расчете идут от конечных точек трубопровода к начальной точке, т.е. против течения жидкости.

Сложный кольцевой трубопровод. Представляет собой систему смежных замкнутых контуров, с отбором жидкости в узловых точках или с непрерывной раздачей жидкости на отдельных участках (рис. 6.7).

Для расчета таких трубопроводов типичной является следующая задача. Дан максимальный напор в начальной точке, т.е. в точке 0, минимальный напор в наиболее удаленной точке Е, расходы во всех шести узлах и длины семи участков. Требуется определить диаметры трубопроводов на всех участках.

Как уже отмечалось выше, перепад уровней энергии, за счет которого жидкость течет по трубопроводу, может создаваться работой насоса, что широко применяется в машиностроении. Рассмотрим совместную работу трубопровода с насосом и принцип расчета трубопровода с насосной подачей жидкости.

Трубопровод с насосной подачей жидкости может быть разомкнутым, т.е. по которому жидкость перекачивается из одной емкости в другую (рис. 6.8, а), или замкнутым (кольцевым), в котором циркулирует одно и то же количество жидкости (рис. 6.8, б).

Рассмотрим трубопровод, по которому перекачивают жидкость из нижнего резервуара с давлением P ₀ в другой резервуар с давлением P₃ (рис. 6.8, а). Высота расположения оси насоса H₁ называетсягеометрической высотой всасывания, а трубопровод, по которому жидкость поступает к насосу,всасывающим трубопроводом или линией всасывания. Высота расположения конечного сечения трубопровода H₂ называется геометрической высотой нагнетания, а трубопровод, по которому жидкость движется от насоса, напорным или линией нагнетания.

Составим уравнением Бернулли для потока рабочей жидкости во всасывающем трубопроводе, т.е. для сечений 0-0 и 1-1 (принимая α = 1):

Это уравнение является основным для расчета всасывающих трубопроводов.

Теперь рассмотрим напорный трубопровод, для которого запишем уравнение Бернулли, т.е. для сечений 2-2и 3-3:

Левая часть этого уравнения представляет собой энергию жидкости на выходе из насоса. А на входе насоса энергию жидкости можно будет аналогично выразить из уравнения:

Таким образом, можно подсчитать приращение энергии жидкости, проходящей через насос. Эта энергия сообщается жидкости насосом и поэтому обозначается обычно H_нас.

Для нахождения напора H_нас вычислим уравнение :

и формулу можно переписать так:

Из этой формулы делаем вывод, что

Отсюда вытекает следующее правило устойчивой работы насоса: при установившемся течении жидкости в трубопроводе насос развивает напор, равный потребному.

На этом равенстве основывается метод расчета трубопроводов с насосной подачей, который заключается в совместном построении в одном и том же масштабе и на одном графике двух кривых: напора H_потр = f₁(Q)и характеристики насоса H_нас = f₂(Q) и в нахождении их точки пересечения (рис. 6.9).

Пусть в конце трубы, по которой движется жидкость со скоростью υ₀, произведено мгновенное закрытие крана (рис. 6.10, а).

Далее под действием перепада давления ΔP_уд частицы жидкости устремятся из трубы в резервуар, причем это течение начнется с сечения, непосредственно прилегающего к резервуару. Теперь сечение n-nперемещается обратно к крану с той же скоростью c, оставляя за собой выровненное давление P₀ (рис. 6.10, в).

Жидкость и стенки трубы предполагаются упругими, поэтому они возвращаются к прежнему состоянию, соответствующему давлению P₀. Работа деформации полностью переходит в кинетическую энергию, и жидкость в трубе приобретает первоначальную скорость υ₀, но направленную теперь в противоположную теперь сторону.

Состояние трубы в момент прихода отрицательной ударной волны к резервуару показано на рис. 6.10, е. Так же как и для случая, изображенного на рис. 6.10, б, оно не является равновесным. На рис. 6.10, ж, показан процесс выравнивания давления в трубе и резервуаре, сопровождающийся возникновением движения жидкости со скоростью υ₀.

Очевидно, что как только отраженная от резервуара ударная волна под давлением ΔP _уд достигнет крана, возникнет ситуация, уже имевшая место в момент закрытия крана. Весь цикл гидравлического удара повторится.

Протекание гидравлического удара во времени иллюстрируется диаграммой, представленной на рис. 6.11, а и б.

Штриховыми линиями показано теоретическое изменение давления у крана в точке А, а сплошной действительный вид картины изменения давления по времени (рис. 6.11, а). При этом затухание колебаний давления происходит за счет потерь энергии жидкости на преодоление сил трения и ухода энергии в резервуар.

Повышение давления при гидравлическом ударе можно определить по формуле

Данное выражение носит название формулы Жуковского. В нем скорость распространения ударной волны c определится по формуле:

Если предположить, что труба имеет абсолютно жесткие стенки, т.е. E = , то скорость ударной волны определится из выражения

При проектировании напорных трубопроводов следует учитывать, что их пропускная способность в период эксплуатации снижается (например, для водопроводных труб до 50% и даже ниже). Вследствие коррозии и образования отложений в трубах (инкрустации), шероховатость труб увеличивается. Это можно оценить по формуле:
