Как развести колодки на уаз

Эксплуатация машины с неисправной тормозной системой запрещена, это ваша безопасность, безопасность пассажиров и пешеходов. УАЗ довольно тяжёлая машина и исправность тормозов имеет большое значение. Так как передняя часть машины тяжелее, то более эффективны при торможении именно передние колеса. В этой статье будет рассмотрено как проводится замена передних тормозных колодок УАЗ.

Передние тормозные колодки на УАЗ барабанного типа

Виды колодок

Колодки различаются на клееные и клёпаные. На более новых моделях на переднюю ось ставят дисковые тормоза. Они более эффективны, но здесь будет рассмотрено их замена на барабанных тормозах.

У клёпаных накладки из фрикционного материала крепится к корпусу с помощью заклёпок, а во втором варианте – приклеивается. Большее доверие у водителей всё-таки имеют клёпаные. У клееных, «нарвавшись» на подделку, может при нагреве или намокании отклеиться накладка. Что иногда приводит к заклиниванию колеса и созданию аварийной ситуации.

Передние и задние колодки устанавливаемые спереди имеют артикул и каталожный номер – 469-3501090, 3151-3501090. Задняя – короче и имеет номер 3151-3502091. Производителей много, но я предпочитал «Expert».

Признаки неисправности

Определить, что необходима замена колодок не снимая колёс, можно по нескольким признакам:

В зависимости от того с какой стороны колодки лучше, в ту сторону и тянет автомобиль при торможении.

Трение о металл, конечно, крайне запущенная ситуация. Колодки или накладки необходимо менять при их износе, когда заклёпки утоплены в накладке менее чем на 0,5 мм и повреждении фрикционного материал.

Когда значительно нагревается барабан с диском колеса, это также может быть связано с неисправностью колодок. Например, лопнула стяжная пружина, оторвалась и клинит накладка, но чаще связано с другими причинами. Статья о таком нагреве вот здесь.

Для контроля за износом тормозов в щите есть отверстия.

Устройство передних тормозных колодок

Блог про Уаз

Полная регулировка рабочих тормозов грузопассажирских автомобилей семейства УАЗ-452 включает в себе регулировку зазоров между колодками и тормозными барабанами, а также регулировку свободного хода педали тормоза и ее положения в кабине относительно пола.

Регулировка рабочих тормозов автомобилей УАЗ-452.

Регулировка зазоров между колодкам и тормозными барабанами необходима потому, что по мере износа фрикционных накладок зазоры между колодками и тормозными барабанами увеличиваются, и ход педали тормоза при торможении возрастает. Для восстановления нормальной величины зазоров и уменьшения хода педали необходимо регулировать тормоза эксцентриками, головки осей которых выведены наружу.

Оба эксцентрика у рабочего тормоза заднего колеса расположены несколько выше оси колеса, а у тормозов передних колес эксцентрик передней колодки расположен ниже оси колеса, а у задней колодки — выше оси.

Регулировка зазоров между колодкам и тормозными барабанами автомобилей УАЗ-452.

Проводится следующим в следующей последовательности :

1. Поднять домкратом колесо, тормоз которого регулируется. 2. Вращая колесо, постепенно поворачивать регулировочный эксцентрик до тех пор, пока колесо не затормозится. 3. Постепенно отпуская эксцентрик, поворачивать колесо до тех пор, пока оно не станет поворачиваться свободно, без задевания барабана за колодки. 4. Отрегулировать таким же образом зазоры между колодками и барабанами остальных тормозов.

При регулировке колодок передних тормозов, а также передних колодок задних тормозов колесо нужно вращать вперед. При регулировке задних колодок задних тормозов колесо следует вращать назад. Для уменьшения зазоров эксцентрики нужно поворачивать по направлению вращения колеса, а для увеличения их, наоборот, против вращения.

5. Проверить на ходу автомобиля отсутствие нагрева тормозных барабанов и равномерность работы тормозов при торможении.

Нельзя отворачивать при регулировке гайки опорных пальцев колодок и нарушать заводскую установку пальцев. У тормозов задних колес опорные пальцы расположены в нижней части опорного диска тормоза, у тормозов передних колес опорный палец передней колодки находится снизу, а у задней колодки сверху. Эти пальцы нужно регулировать только при установке новых колодок или новых фрикционных накладок.

При правильно отрегулированных зазорах между колодками и тормозным барабаном полное торможение должно происходить в пределах 1/2—2/3 хода педали тормоза. Автомобили УАЗ-452 с полной нагрузкой, с правильно отрегулированными рабочими тормозами на горизонтальном участке сухой бетонной дороги должны останавливаться :

— при движении со скоростью 30 км/ч : на расстоянии не более 6 метров, — при движении со скоростью 70 км/ч (кроме автобуса) : на расстоянии не более 53 метров — при движении автобуса УАЗ-452В со скоростью 60 км/ч : на расстоянии не более 37 метров.

Регулировка рабочих тормозов при смене тормозных колодок или фрикционных накладок.

В случае замены фрикционных накладок или тормозных колодок нужно провести регулировку установки колодок. Для этого необходимо :

1. Поднять колесо домкратом. 2. Немного отвернуть гайки опорных пальцев и установить упорные пальцы в начальное положение. У тормозов задних колес метки на торцах должны быть обращены друг к другу. У тормозов передних колес метки должны быть расположены по оси цилиндра. 3. Нажимая на педаль тормоза с постоянным усилием, равным 12-16 кгс, повернуть опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан. Затянуть в этом положении гайки опорных пальцев, следя за тем, чтобы пальцы при этом не повернулись. 4. Повернуть регулировочные эксцентрики до упора в колодки. 5. Прекратив нажатие на педаль, повернуть регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно.

При установке новых колодок, когда фрикционные накладки еще не приработались к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагреваться. Если нагрев невелик и рука свободно терпит при прикосновении к ободу барабана, то после нескольких торможений колодки приработаются и нагрев прекратится.

При сильном нагреве тормозных барабанов нужно регулировочными эксцентриками несколько отвести колодки нагревающегося тормоза от тормозного барабана. Как текущая, так и монтажная регулировка рабочих тормозов проводиться, когда тормозные барабаны полностью остыли и подшипники колес правильно отрегулированы.

Регулировка свободного хода педали тормоза.

Заключается в установке правильного зазора между толкателем и поршнем главного цилиндра. Зазор должен быть в пределах 1,5—2,5 мм, что соответствует свободному ходу педали тормоза 8-14 мм. Зазор регулируют изменением длины толкателя.

Для регулировки необходимо установить педали тормоза и сцепления на одинаковой высоте от пола кузова, а ход педалей до упора в пол должен быть равен 150+-5 мм. Затем, отпустив контргайку толкателя, вращать за шестигранник толкатель до установления свободного хода педали тормоза в указанных пределах и затянуть контргайку.

Этот зазор необходим для обеспечения возврата поршня главного цилиндра в исходное положение при отпущенной педали тормоза во избежании перекрытия внутренней манжетой компенсационного отверстия.

Замена передних колодок на УАЗике

Перед началом работ по замене для соблюдения техники безопасности поставьте машину на «ручник» и поставьте под колёса упоры. Далее:

Замена передних колодок УАЗ

На этом разборка заканчивается, но перед заменой, сделайте несколько операций:

Сборка идёт в обратном порядке, но есть несколько нюансов:

После замены для приведения тормозов в рабочее состояние нажмите 2-3 раза на педаль. Периодически для сохранения зазора между колодками и барабаном его нужно регулировать вручную.

Регулировка тормозных колодок

Регулировку установки тормозных колодок производите в следующем порядке:

рис.226. Тормозной механизм переднего колеса: а-метки на опорных пальцах 1-щит; 2-соединительная трубка; 3-колесный тормозной цилиндр; 4-перепускной клапан; 5-соединительная муфта; 6-стяжная пружина колодок; 7-накладка колодки; 8-тормозная колодка; 9-защитный колпак; 10-поршень; 11-уплотнительные кольца; 12-пружина поршня; 13-регулировочный эксцентрик; 14-опорный палец колодки; 15-гайка; 16-болт соединительной муфты; 17-прокладки; 18-опорная втулка; 19-болт регулировочного эксцентрика; 20-шайба

рис.227. Тормозной механизм заднего колеса: а-метки на опорных пальцах 1-опорный палец; 2-щит 3-эксцентрик; 4-головка оси эксцентрика; 5-колесный тормозной цилиндр; 6-перепускной клапан; 7,13-тормозные колодки; 8-защитный колпак; 9-поршень; 10-уплотнигельные кольца; 11-пружина поршня; 12-стяжная пружина
Нажимая на педаль с постоянным усилием 118-147 Н (12-15 кгс), поверните опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан (рис.239).

Рис. 239. Регулировка тормозных колодок заднего колеса опорными пальцами

Момент соприкосновения колодок с барабаном определите по увеличению сопротивления при поворачивании опорного пальца. В этом положении затяните гайки опорных пальцев, следя за тем, чтобы при этом не повернулись пальцы.

При правильной установка новых колодок с неизношенными тормозными барабанами метки «а» на опорных пальцах должны быть расположены, как показано на рис.226 и 227 или с отклонениями от этого положения в ту или другую сторону до 50 град.

При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут немного нагреваться. После нескольких торможений колодки приработаются, и нагрев прекратится. При сильном нагреве тормозных барабанов немного отведете колодки от тормозного барабана регулировочными эксцентриками.

Регулировка передних тормозов

Чтобы тормоза были максимально эффективны необходимо отрегулировать их так, чтобы накладка касались тормозного барабана всей площадью. Для этого нужно устанавливать зазор как опорным болтом так и регулировочным эксцентриком.

Регулировку зазоров я делаю в следующей последовательности:

На этом регулировка окончена, остаётся проверить нагрев барабана. Однако её желательно повторить через некоторый пробег после притирания тормозов.

Более точная регулировка необходима при износе барабана и здесь необходим второй человек.

В этом случае устанавливаем эксцентрик приблизительно в среднее положение, один человек давит на тормоз с небольшим усилием. Второй, проворачивает опорный палец (по часовой стрелке желательно) до тех пор пока он не станет проворачиваться туго.

Проверяем вращение колеса, если крутиться туго, немного отворачиваем назад. Если нормально, то выставляем зазоры эксцентриком как описано выше.

Помните, проворачивая эксцентрики в сторону вращения колеса зазор уменьшается и наоборот увеличивается при обратном вращении. Это касается передних колодок и задних спереди. Задние колодки заднего моста имеют обратную регулировку.

Регулировка тормозных механизмов задних колес УАЗ

После того как проведены работы с тормозной системой, ее необходимо отрегулировать, дабы избежать возможных негативных последствий. Чтобы произвести регулировку тормозных механизмов задних колес УАЗ, вывешиваем колесо там, где нам необходимо провести регулировку.

Немного отверните гайки опорных пальцев и установите опорные пальцы в начальное положение.

Нажимая на педаль с постоянным усилием 118–147 Н (12–15 кгс), поверните опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан (метки на торцах опорных пальцев должны быть расположены, как указано на рис. 2).

Рис.1

Момент соприкосновения колодок с барабаном определите по увеличению сопротивления при поворачивании опорного пальца. В этом положении затяните гайки опорных пальцев, следя за тем, чтобы при этом не повернулись пальцы.

Поверните регулировочные эксцентрики до упора колодок в тормозной барабан, пока колесо не затормозится.

Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно, без задевания барабана за колодки. При правильной установке новых колодок с неизношенными тормозными барабанами метки «а» на опорных пальцах должны быть расположены, как показано на рисунке или с отклонениями от этого положения в ту или другую сторону до 50°.

Рис. 2 Тормозной механизм заднего колеса: а – метки на опорных пальцах; 1 – опорный палец; 2 – щит; 3 – эксцентрик; 4 –головка оси эксцентрика; 5 –колесный тормозной цилиндр; 6 –перепускной клапан; 7, 13 – тормозные колодки; 8 –защитный колпак; 9 – поршень; 10 – уплотнительные кольца; 11 –пружина поршня; 12 – стяжная пружина

При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут немного нагреваться. После нескольких торможений колодки приработаются, и нагрев прекратится. При сильном нагреве тормозных барабанов немного отведите колодки от тормозного барабана регулировочными эксцентриками.

Смотрите видео о том, как сделать ревизию задних тормозных механизмов на УАЗ Патриот:

Источник

Регулировка тормозов УАЗ 3909

Здравствуйте. На днях занялся ремонтом тормозной системы своей буханки, потому что тормоза меня крайне не устраивали, а с этим делом лучше не шутить. Были заменены почти все рабочие цилиндры, т.к. большинство заклинили намертво, а один подтекает(понимаю что можно было купить ремкомплект и заменить резинки с пыльниками, но на тот момент в магазине таковых не оказалось, да и времени было не особо много). Все шланги поменял. Вакуумник и главный тормозной цилиндр рабочие. Колодки по кругу заменены. Тормозная жидкость новая и прокачена подобающим образом. Подтеков нигде нет, а тормоза отсутсвуют. Педаль падает в пол (потому что требуется больше тормозной жидкости, чтобы развести поршни рабочиких тормозных цилиндров) и колеса продолжают крутиться. Вспомнил что надо развести эксцентрики, чтоб колодки были прижаты к барабану. Начал шерстить интернет и искать ответ на этот вопрос.

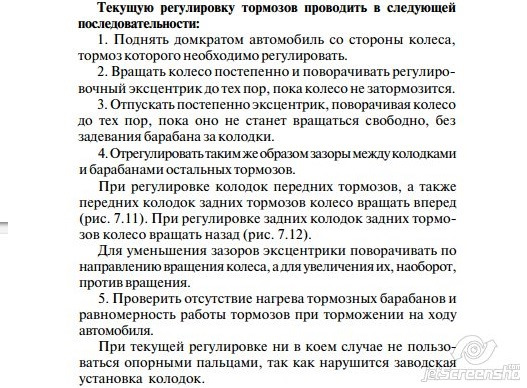

Выдавало в основном вот эту инструкцию с руководства по эксплуатации, которая в целом написана правильно, но на мой взгляд информации маловато. Я решил дополнить тему, пусть даже мелочную и раскрыл этот вопрос более детально. Для начала покажу сами эксцентрики, чтобы было понятно о чем идет речь.

Теперь приступим к самой регулировке тормозов:
1) Ставим машину на ровный участок;
2) Передачу, передний мост и ручник не включаем, потому что нам тогда не прокрутить колесо;
3) Подкладываем противооткатные упоры;
4) Домкратим колесо, к примеру, заднее;
5) Поворачиваем регулировочный болт, указанный красной стрелкой по направлению желтой пунктирной стрелочки и прокручиваем колесо рукой, пока не затормозит. После чего слегка крутим болт в обратном направлении до тех пор, пока колодка не начнет еле-еле цеплять за барабан и Вы не услышите характерное шарканье, при этом колесо крутится свободно и легко. Это значит что расстояние между колодкой и тормозным барабаном минимальное, что нам в принципе и надо.

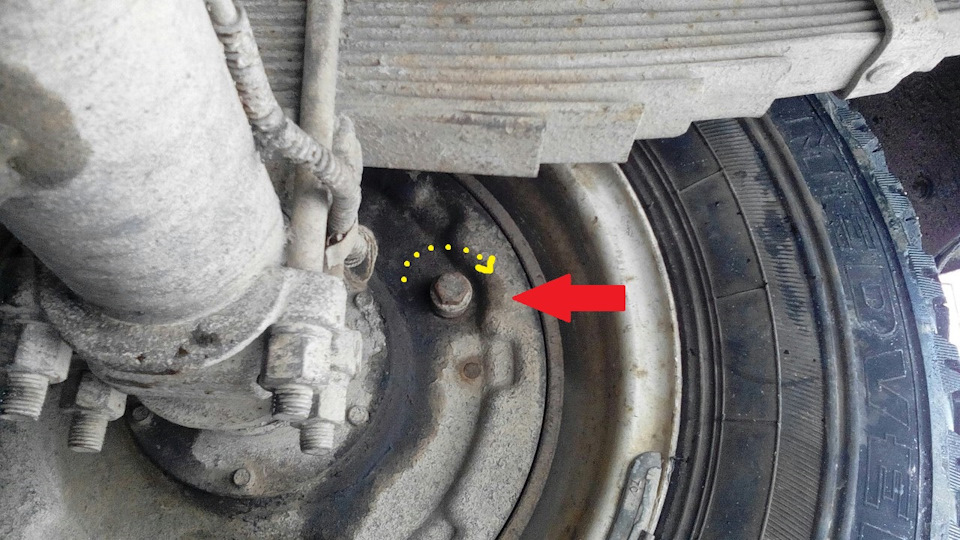

Регулировочный болт передней тормозной колодки заднего правого колеса необходимо крутить в обратную сторону. На фото этого видно не будет, поэтому покажу схематично.

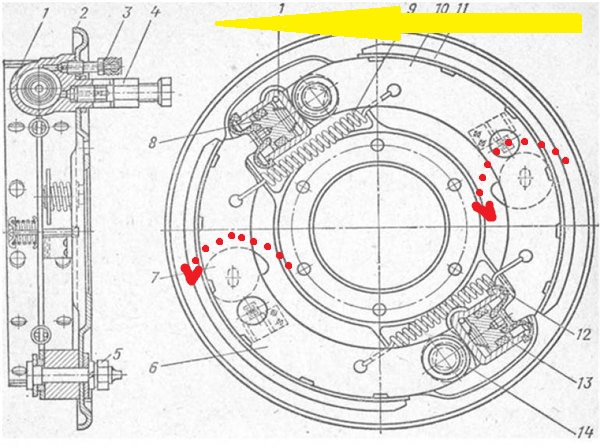

Схема переднего колеса отличается, здесь необходимо крутить эксцентрики в одном направлении.

И еще. Судя по книжке «При регулировке колодок передних тормозов, а также передних колодок задних тормозов колесо рекомендуется вращать вперед, а при регулировке задних колодок задних тормозов — назад». Я этими рекомендациями не пользовался, но если есть желание, пожалуйста)
У меня после регулировки эксцентриков тормоза стали более чем хорошие, машина встает как вкопанная.
Надеюсь понятно описал принцип регулировки тормозов и тем кто пока не сталкивался с подобным, эта статья пригодится)

Источник

Регулировка тормозов УАЗ

Здравствуйте. На днях занялся ремонтом тормозной системы своей буханки, потому что тормоза меня крайне не устраивали, а с этим делом лучше не шутить. Были заменены почти все рабочие цилиндры, т.к. большинство заклинили намертво, а один подтекает(понимаю что можно было купить ремкомплект и заменить резинки с пыльниками, но на тот момент в магазине таковых не оказалось, да и времени было не особо много). Все шланги поменял. Вакуумник и главный тормозной цилиндр рабочие. Колодки по кругу заменены. Тормозная жидкость новая и прокачена подобающим образом. Подтеков нигде нет, а тормоза отсутсвуют. Педаль падает в пол (потому что требуется больше тормозной жидкости, чтобы развести поршни рабочиких тормозных цилиндров) и колеса продолжают крутиться. Вспомнил что надо развести эксцентрики, чтоб колодки были прижаты к барабану. Начал шерстить интернет и искать ответ на этот вопрос.

Выдавало в основном вот эту инструкцию с руководства по эксплуатации, которая в целом написана правильно, но на мой взгляд информации маловато. Я решил дополнить тему, пусть даже мелочную и раскрыл этот вопрос более детально. Для начала покажу сами эксцентрики, чтобы было понятно о чем идет речь.

Теперь приступим к самой регулировке тормозов:
1) Ставим машину на ровный участок;
2) Передачу, передний мост и ручник не включаем, потому что нам тогда не прокрутить колесо;
3) Подкладываем противооткатные упоры;
4) Домкратим колесо, к примеру, заднее;
5) Поворачиваем регулировочный болт, указанный красной стрелкой по направлению желтой пунктирной стрелочки и прокручиваем колесо рукой, пока не затормозит. После чего слегка крутим болт в обратном направлении до тех пор, пока колодка не начнет еле-еле цеплять за барабан и Вы не услышите характерное шарканье, при этом колесо крутится свободно и легко. Это значит что расстояние между колодкой и тормозным барабаном минимальное, что нам в принципе и надо.

Регулировочный болт передней тормозной колодки заднего правого колеса необходимо крутить в обратную сторону. На фото этого видно не будет, поэтому покажу схематично.

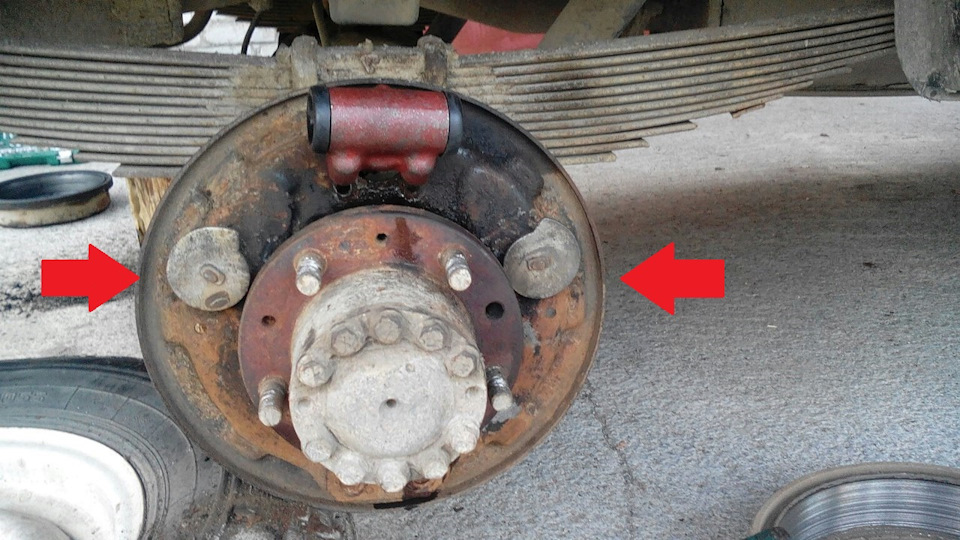

Схема переднего колеса отличается, здесь необходимо крутить эксцентрики в одном направлении.

И еще. Судя по книжке «При регулировке колодок передних тормозов, а также передних колодок задних тормозов колесо рекомендуется вращать вперед, а при регулировке задних колодок задних тормозов — назад». Я этими рекомендациями не пользовался, но если есть желание, пожалуйста)
У меня после регулировки эксцентриков тормоза стали более чем хорошие, машина встает как вкопанная.
Надеюсь понятно описал принцип регулировки тормозов и тем кто пока не сталкивался с подобным, эта статья пригодится)

Источник

Регулировка тормозов УАЗ 3303. Быстрый способ.

В стать рассмотрена регулировка тормозов УАЗ 3303 (Регулировка тормозов на УАЗ Буханка аналогично)

Как я писал ранее здесь, педаль тормоза уходила в пол. Подтеков в тормозной системе не было, поэтому вероятней всего требовалось развести тормозные колодки.

Известно что в процессе эксплуатации УАЗа тормозные колодки стираются, поэтом требуется периодически их разводить или говоря техническим языком регулировать.

Рассмотрим основные этапы регулировки тормозных колодок УАЗ

Теория регулировка тормозов УАЗ 3303

Вот что в инструкции написано:

Короче так витиевато написано что без пол литры не разберешься:-)

Подробное описание регулировка передних тормозов УАЗ 3303 с фотографиями

1) Ставим машину на ровный участок.

2) Ручник не затягиваем, предварительно установив противооткатные башмаки (например пол чурки:-))

3) домкратим заднее колесо

4) Крутим болт указанный стрелкой в направлении указанным пунктирной стрелкой, одновременно прокручиваем колесо рукой пока не затормозится. Когда колесо начнет притормаживать, медленно крутим болт в обратном направлении, до момента растормаживания колеса (короче ищем «граничное» положение). На фото левое заднее колесо.Стрелкой отмечен регулировочный болт задней колодки заднего колеса.

Регулировочный болт передней тормозной колодки заднего колеса крутится в обратную сторону.(на фото не видно.)

Схема заднего колеса и принцип регулировки заднего колеса.

Подробное описание регулировки передних тормозов УАЗ 3303 с фотографиями

Оба регулировочных болта переднего колеса крутятся по направлению вращения колеса в перед.

Схема переднего колеса и принцип регулировки переднего колеса.

Надеюсь эта статья поможет вам провести регулировку тормозов УАЗ самостоятельно. Не забудьте проверить целостность тормозных шлангов. И надежность работы стояночного тормоза.

Если УАЗ уводит в сторону при торможении, значит слабо тормозят колодки на противоположной стороне: то есть если автомобиль поворачивает вправо, то левая его сторона не тормозит и наоборот.
Также увод автомобиля в сторону наблюдается, когда передние колеса тормозят сильнее, чем задние, и в результате происходит занос (это может проявится только зимой.).

В моем случае регулировка тормозов помогла, мой УАЗ 3303 стал адекватно тормозить:-)

При регулировке тормозов не забывайте о технике безопасности при работе с домкратом.

Источник

Как делается регулировка и ремонт тормозов на автомобилях УАЗ: рассматриваем со всех сторон

В стать рассмотрена регулировка тормозов УАЗ 3303 (Регулировка тормозов на УАЗ Буханка аналогично)

Как я писал ранее здесь, педаль тормоза уходила в пол. Подтеков в тормозной системе не было, поэтому вероятней всего требовалось развести тормозные колодки.

Известно что в процессе эксплуатации УАЗа тормозные колодки стираются, поэтом требуется периодически их разводить или говоря техническим языком регулировать.

Рассмотрим основные этапы регулировки тормозных колодок УАЗ

Теория регулировка тормозов УАЗ 3303

Вот что в инструкции написано:

Короче так витиевато написано что без пол литры не разберешься:-)

УАЗ-469 – тормоза — Регулировка рабочего тормоза

Подробности Категория: Системы управления УАЗ-469

Регулировка рабочего тормоза УАЗ-469

Текущую регулировку тормозов проводите в такой последо­вательности:
1. Поднимите домкратом автомобиль со стороны колеса, тор­моз которого необходимо регулировать.
2. Вращайте колесо постепенно и повертывайте регулировоч­ный эксцентрик до тех пор, пока колесо не затормозится.
3. Отпускайте постепенно эксцентрик, поворачивая колесо до тех пор, пока оно не станет провертываться свободно, без заде­вания барабана за колодки.
4. Отрегулируйте таким же образом зазоры между колод­ками и барабанами остальных тормозов.
При регулировке колодок передних тормозов (рис. 98), а также передних колодок задних тормозов (рис. 99) колесо вра­щайте вперед.

Рис. 98. Регулировка зазоров между ко­лодками и тормозным барабаном перед­него колеса автомобиля УАЗ-469Б.

При регулировке задних колодок задних тормозов колесо вращайте назад.
Для уменьшения зазоров эксцентрики поворачивайте по на­правлению вращения колеса, а для увеличения их, наоборот, против вращения.

Рис. 99. Регулировка зазоров между ко­лодками и тормозным барабаном задне­го колеса автомобиля УАЗ-469Б

5. Проверьте отсутствие нагрева тормозных барабанов и рав­номерность работы тормозов при торможении на ходу автомо­биля.
При текущей регулировке ни в коем случае не пользуйтесь опорными пальцами, так как нарушите заводскую установку колодок.
В случае замены фрикционных накладок или колодок регу­лировку колодок проводите в такой последовательности:
1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого регулируете.
2. Ослабьте гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных паль­цев должны быть расположены, как указано на рис. 94, 95).
3. Нажав на педаль тормоза усилием 12… 16 кгс-м, подве­дите поворотом опорных пальцев концы колодок со стороны пальцев до упора в барабан (рис. 100). Затем затяните в этом положении гайки опорных пальцев, не допуская при этом их поворота.
4. Поверните регулировочные эксцентрики до упора в тор­мозные колодки.
5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно.
При установке новых колодок, когда фрикционные наклад­ки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагре­ваться. Если нагрев невелик (рука свободно терпит при при­косновении к ободу барабана), то после нескольких торможе­ний колодки приработаются и нагрев прекратится. Прн силь­ном нагреве тормозных барабанов регулировочными эксцентри­ками несколько отведите колодки нагревающегося тормоза от тормозного барабана.

Рис. 100. Регулировка тормозных колодок заднего колеса с помощью опорных пальцев.

Подробное описание регулировка передних тормозов УАЗ 3303 с фотографиями

1) Ставим машину на ровный участок.

2) Ручник не затягиваем, предварительно установив противооткатные башмаки (например пол чурки:-))

3) домкратим заднее колесо

4) Крутим болт указанный стрелкой в направлении указанным пунктирной стрелкой, одновременно прокручиваем колесо рукой пока не затормозится. Когда колесо начнет притормаживать, медленно крутим болт в обратном направлении, до момента растормаживания колеса (короче ищем «граничное» положение). На фото левое заднее колесо.Стрелкой отмечен регулировочный болт задней колодки заднего колеса.

Регулировочный болт передней тормозной колодки заднего колеса крутится в обратную сторону.(на фото не видно.)

Схема заднего колеса и принцип регулировки заднего колеса.

Стояночная тормозная система автомобилей УАЗ

Стояночный тормозной механизм барабанного типа установлен на раздаточной коробке и действует на задний карданный вал автомобиля.

Стояночный тормозной механизм: 1 – регулировочная вилка; 2 – контргайка; 3 – тяга привода; 4 – разжимной сухарь; 5 – заглушка; 6 – рычаг привода; 7 – регулировочный винт; 8 – опора колодки; 9 – толкатель разжимного механизма; 10 – корпус шариков; 11 – корпус разжимного механизма; 12 – тормозной барабан; 13,18 – колодки; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного механизма; 17 – болт; 19 – тормозной щит; 20 – корпус регулировочного механизма; 21 – стержень; 22 – пружина; 23 – чашка пружины; а – вид с тормозным барабаном; б – вид без тормозного барабана

Подробное описание регулировки передних тормозов УАЗ 3303 с фотографиями

Оба регулировочных болта переднего колеса крутятся по направлению вращения колеса в перед.

Схема переднего колеса и принцип регулировки переднего колеса.

Надеюсь эта статья поможет вам провести регулировку тормозов УАЗ самостоятельно. Не забудьте проверить целостность тормозных шлангов. И надежность работы стояночного тормоза.

Если УАЗ уводит в сторону при торможении, значит слабо тормозят колодки на противоположной стороне: то есть если автомобиль поворачивает вправо, то левая его сторона не тормозит и наоборот.
Также увод автомобиля в сторону наблюдается, когда передние колеса тормозят сильнее, чем задние, и в результате происходит занос (это может проявится только зимой.).

В моем случае регулировка тормозов помогла, мой УАЗ 3303 стал адекватно тормозить:-)

При регулировке тормозов не забывайте о технике безопасности при работе с домкратом.
