На грани…_Замена ремня ГРМ
Одним чудесным деньком, слышу какой-то посторонний свист под капотом когда даешь оборотов более 4-х тыс., открыл капот, пару раз «газонув» понял — ГРМ, сразу глушу двигатель, снимаю защитный кожух и опа на волоске от беды, и тут я понял что у меня счастливый день.

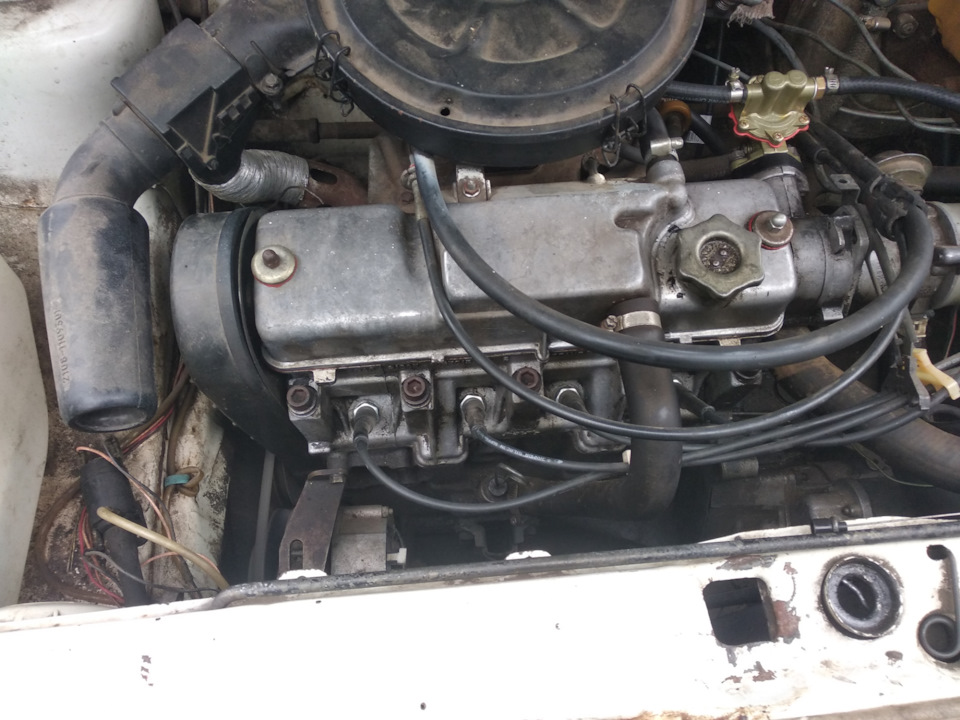

В общем смотрите фото)
Видел пару раз возмущение пользователей по поводу пустых, беспонтовых б.ж., так вот добавлю мурзилку, может кому пригодится.
Периодичность замены ремня привода газораспределительного механизма двигателя (ГРМ) на автомобилях ВАЗ 2108, 2109, 21099 составляет 75.000 км пробега. Многие автомеханики рекомендуют проводить замену ремня ГРМ несколько раньше – 55-60 тыс. км, так как качество поставляемых в запасные части ремней ГРМ для автомобилей ВАЗ 2108, 2109, 21099 оставляет желать лучшего.
Помимо этого каждые 10-15 тыс. км необходимо проводить осмотр состояния ремня на предмет замасливания, появления потертостей, разрывов и трещин. Дефектный ремень ГРМ сразу заменяем, не дожидаясь срока пробега. Процедура замена ремня ГРМ двигателя на ВАЗ 2108, 2109, 21099 не сложная, выполнить ее можно даже в походных условиях за короткий промежуток времени без специальных инструментов и приспособлений.
Необходимые инструменты, приспособления, запчасти:
— накидной ключ или головка на 19 мм;
— накидной ключ, рожковый ключ или головка на 17 мм;
— накидной ключ или головка на 10мм;
— накидной ключ или головка на 8 мм;
— толстая шлицевая отвертка;
— специальный ключ для вращения натяжного ролика;
— новый ремень привода ГРМ;
— новый натяжной ролик (если необходимо).
При отсутствии спецключа можно использовать пассатижи с загнутыми концами или два гвоздя подходящего диаметра, которые можно вставить в отверстия натяжного ролика и повернуть его пассатижами.
Снятие и установка ремня газораспределительного механизма
Итак, прежде чем приступать к выполнению этого техобслуживания, необходимо обязательно выставить ГРМ по меткам, а также снять ремень генератора. После этого нам нужно открутить шкив привода генератора, так как в дальнейшем он будет нам мешаться. Чтобы он не проворачивался, удерживайте его через отверстие большой плоской отверткой, как это наглядно показано на картинке:
Внимательно проследите, если во время откручивания шестерня распредвала сместилась относительно метки на корпусе крышки, то уже при ослабленной гайке крепления шкива коленвала необходимо выставить звезду на свое место. Затем рукой отворачиваем до конца болт и снимаем шкив:
Далее ослабляем гайку натяжного ролика и специальным ключом ослабляем его (обычно используются ролики с двумя отверстиями по краям), хотя в большинстве случаев он ослабляется самопроизвольно:
Затем можно скидывать ремень ГРМ с шестерни распределительного вала, как это наглядно продемонстрировано на фото ниже:
Натяжной ролик также лучше менять вместе с ремнем, так как именно его приклинивание может стать причиной обрыва. Для того, чтобы его заменить, необходимо до конца открутить гайку крепления и снять его со шпильки:
Обратите внимание на фото выше, там видно, что за роликом находится дистанционное кольцо. Его нужно снять и при установке сначала вставить его в заднюю часть ролика, после чего поставить все это на место.
Теперь можно производить замену ремня на ВАЗ 2109-2108. Для этого сначала одеваем его на шестерню коленвала, а затем сразу по большой ветви на звезду распредвала.
Это нужно для того, чтобы при дальнейшей установке не сбились метки. Далее одеваем на шестерню привода водяного насоса и натяжной ролик. После всего смотрим на совмещение меток, и если все нормально, то производим натяжку при помощи ролика.
Натяжение ремня должно быть таким, чтобы при работающем двигателе большая ветвь не гуляла волной при низких и высоких оборотах. Но в то же время нельзя перетягивать, так как это может привести к преждевременному износу. Послушайте на заведенном двигателе, нет ли постороннего гула от натяжного ролика, и если таковой присутствует, то слегка ослабьте ремень. Далее устанавливаем все снятые детали в обратном порядке.
Замена ремня грм, помпы, ролика ваз 2108.
В предыдущей записи я выкладывал список зп и расценки, теперь пришло время ставить то что купил.
Кстати снятая помпа оказалась еще живая и ремень в норме, шелестел сильно ролик, но так как купил ведро новых запчастей то почему не поставить все новое.
Начнем с начала, кто читал букварь как разбирать и менять грм то здесь не найдете ничего нового, все также, снимаем кожух и нижнюю защиту двигателя, руль отворачиваем вправо до упора.

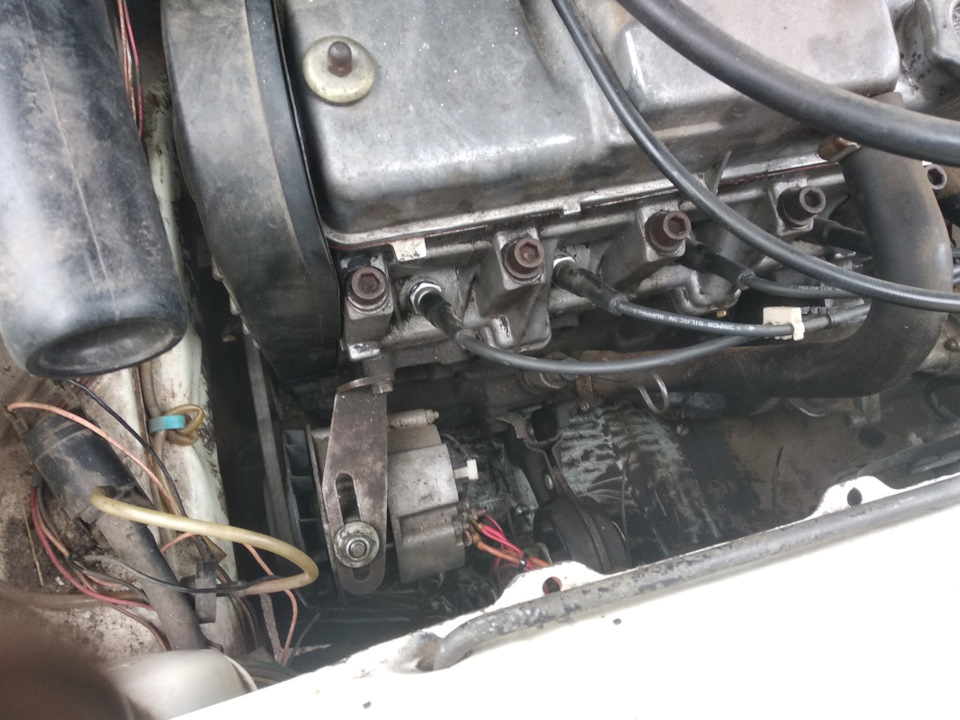

Расслабляем натяжение генератора снимаем ремень генератора.
Выставляем точки грм чтоб потом не натворить делов. Чтоб легче крутить «вал» выкручиваем свечи так легче выставить точки грм.
В букваре писали засунуть плоскую отвертку чтоб открутить, советую пихайте туда что нибудь покрепче ))

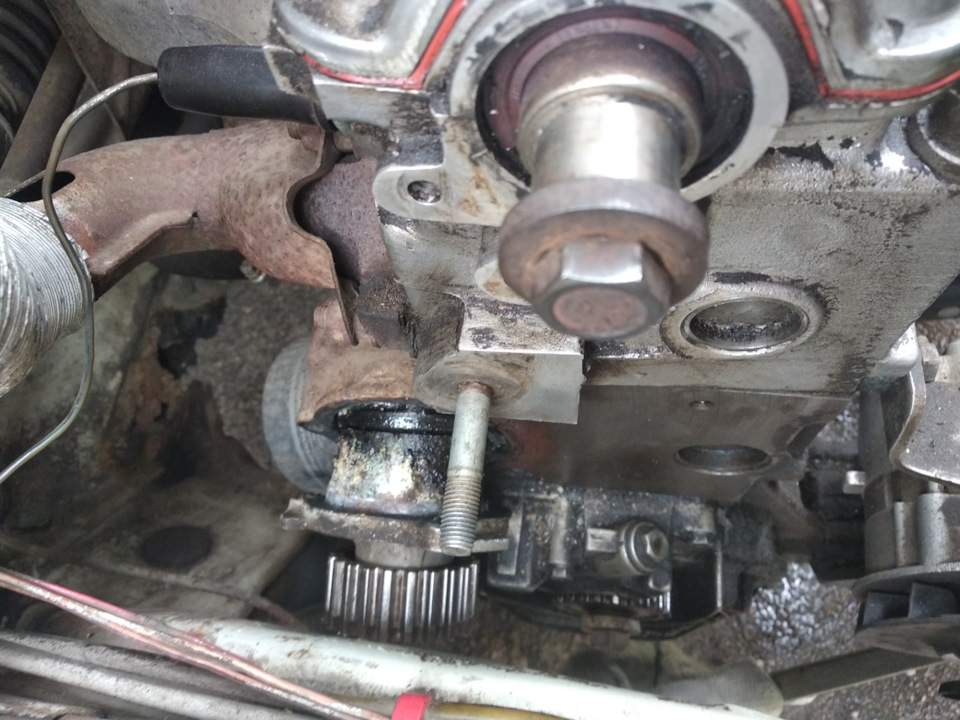

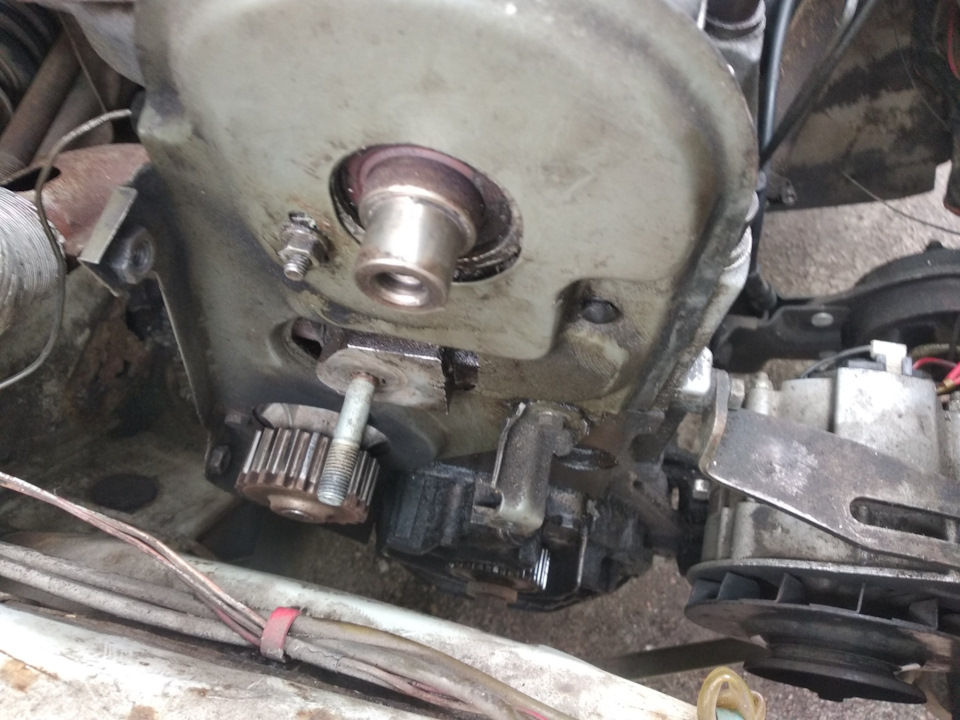

После снятия шкивов и ролика, чтоб снять помпу откручиваем щит.
После снятия щита опускаем его вниз, вверх не вылезет.
Далее лёгким постукиванием молотка извлекаем помпу.
Чтоб извлечь полностью помпу домкрат подставляем под ближайщую опору и поддомкрачиваем двиг вверх.

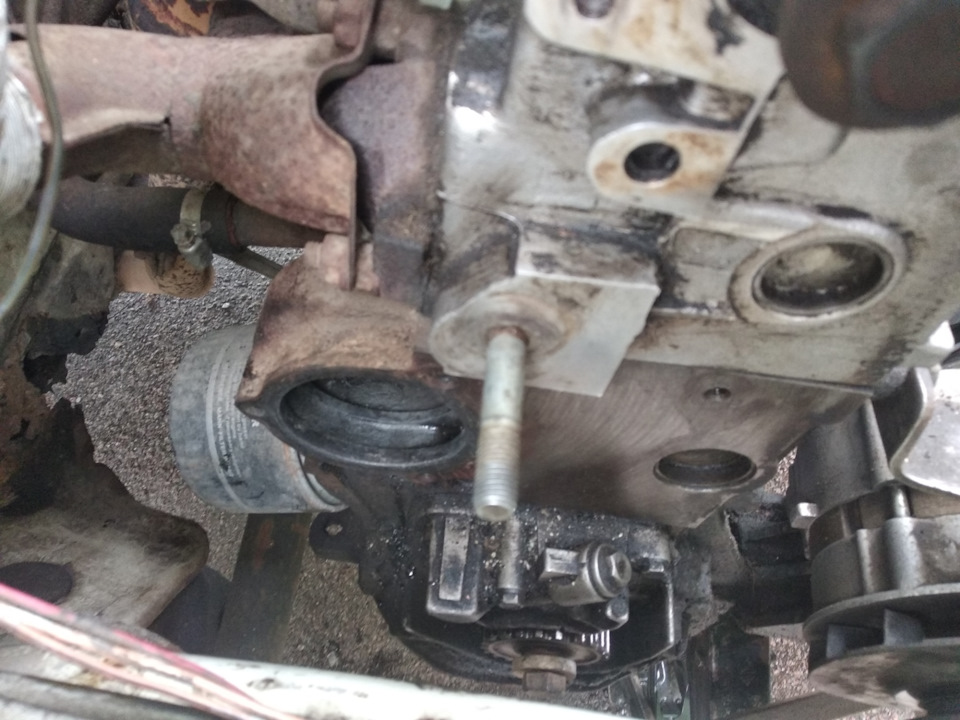

Вытираем или вычищаем образовавшееся отверстие.
Далее накладываем бутербродом прокладку на помпу перемазывая тонким слоем герметик.
И собираем все обратно.
Ролик натягиваем «вверх» «по резбе» гайки, не «вниз», фиксируя натяжку гайкой, если перестараться и не туда натянуть то ремень будет сползать.
Причина замены сильный звук, прошлой зимой ваще иногда гудело, летом прошло, решил до зимы не затягивать.
Стоял ролик LSA, в нем была проблема.

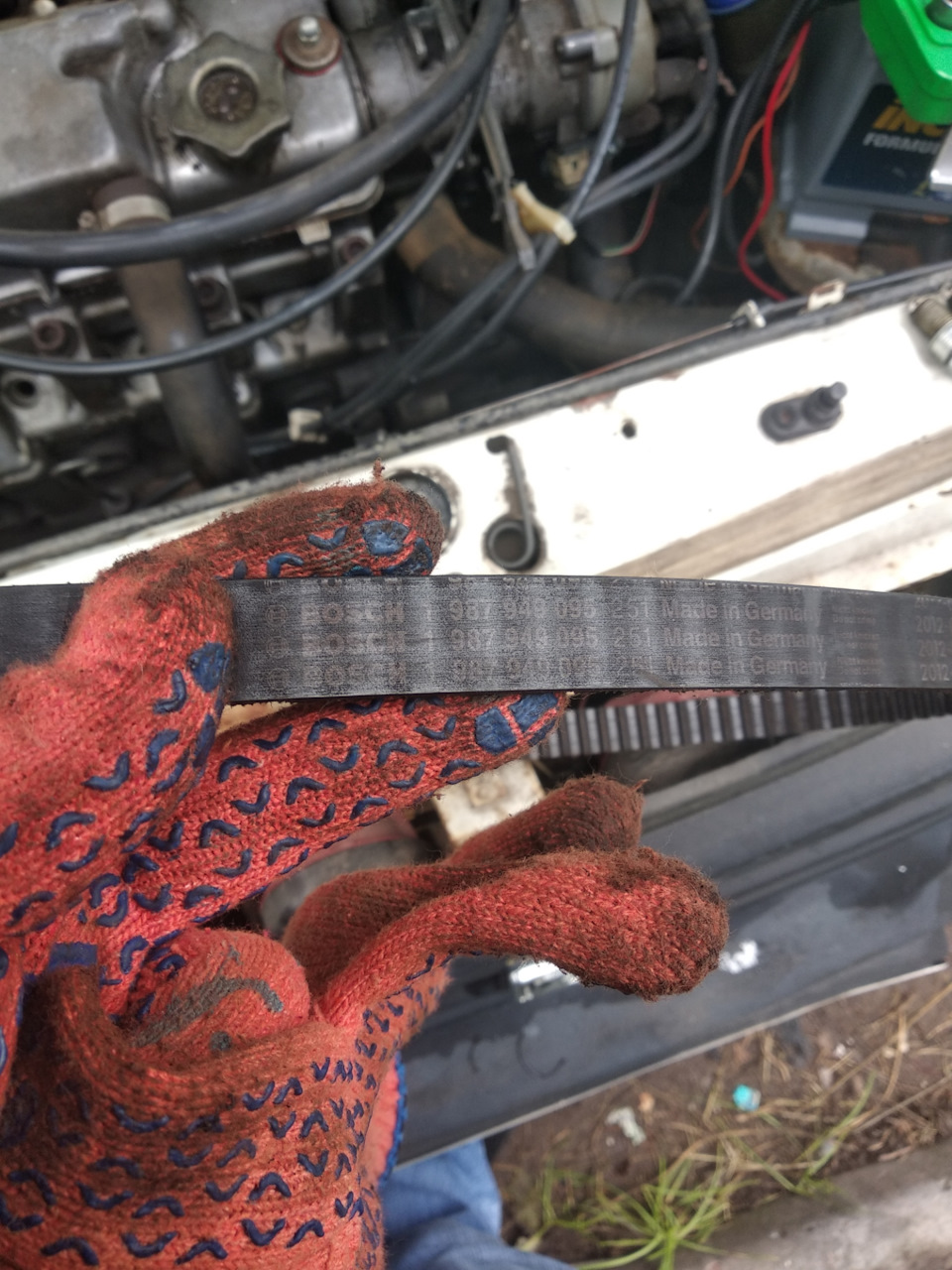

Ремень Bosh и помпа от фенокс, живые оставлю на всякий случай.

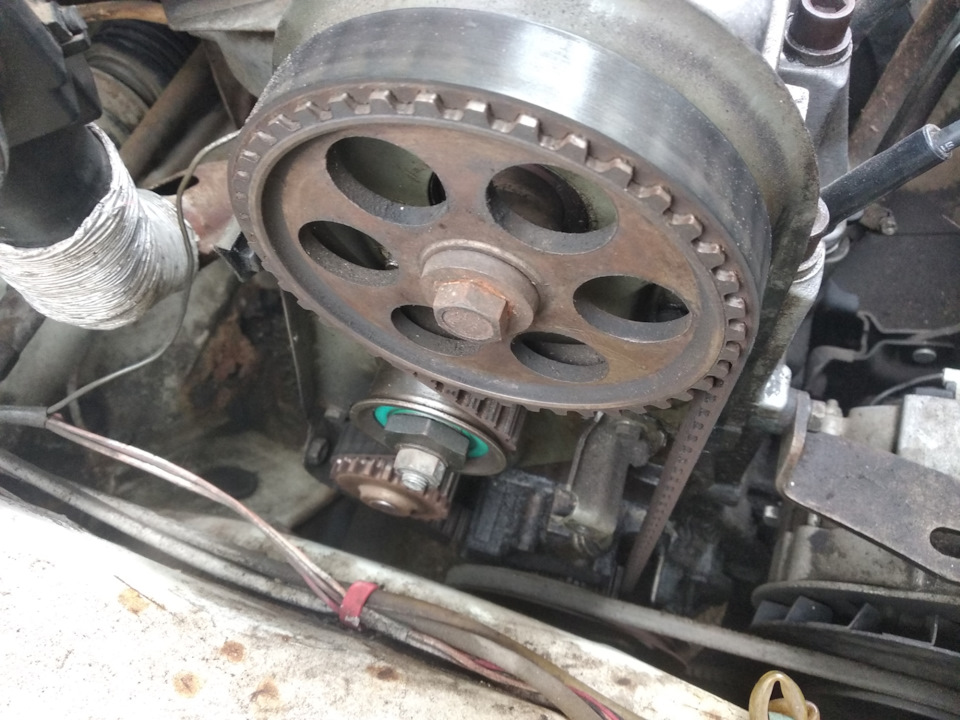

В собраном виде
Тосол пока не заливал, снял торпеду буду радиатор печки менять, протекать начал на резиновый коврик, первый раз его меняю, пи пи пи.
Пока сидел в авто прилетела пчела и полазила полазила и заснула прямо на дворниках.
Ремень ГРМ 2108,10 — 8кл (сползает и стирается, после натяжки посторонний шум)
Многие сталкивались с такой проблемой, как съезжание ремня и его «съедание». Бывает такую машину с рук покупают или же при плановом ТО при замене ремня, роликов, помпы такое происходит.
Так же все это обросло многочисленными мифами: типа согнулась шпилька натяжного ролика, выработка шестерни ГРМ — ну умудрится согнуть шпильку М10 конечно нужно постараться(!); выработка шестерни ГРМ резиновым ремнем — ну наверно(!) возможно за миллион километров только, но никак не за 100,200 и даже 400 тыс. км.
Разберемся почему это происходит.
Съезжание ремня бывает:
1.некачественный ремень(после замены едет наружу \внутрь) — определить можно перевернув ремень другой стороной
2.Помпа — перекос и как следствие съезжает ремень(при изношенной помпе или при установке новой помпы плохо очистили привалочную поверхность к блоку от старой прокладки, песка, грязи)
3. Ролик натяжной выработка подшипника и как следствие перекос ролика.
4. банальное перетягивание ремня! очень распространенный случай- можно даже не заметить этого.
В случает операций с ГРМ когда начинает сползать ремень (а до этого было все нормально) проверить натяжку ремня еле натянуть и смотреть — не сползает значит сильно до этого затянули ремень!
При смене помпы и роликов нужно тщательно очищать привалочную поверхность на блоке и на сопрягаемом механизме(ролике\помпе), не должно быть песка грязи иначе будет перекос.
Порой все проще чем кажется!
Кстати не могу понять кто придумал байку про то что менять нужно шестерни грм…даже завод не регламентирует замену их — они вечные резиновый ремень в жизни не сотрет железную шестерню, на 9ках с 80х годов по сегодняшний день стоят родные шестерни и ничего не стерлось и работает на ура (а пробег у них и под 400тыс бывает) — скорее всего это байка с криворуких сервисов пошла где обычно меняют все лишь бы выжать бабла с клиента побольше…
Натягивать ремень нужно не сильно чтобы его часть от шестерни ГРМ до коленвала небольшим усилием пальцев поворачивался на 90 градусов, но при этом не болтался. Стоит чуть перетянуть ремень и начнет завывать помпа. Нужно уловить эту тонкую грань.
Кстати есть те кто натягивает ролик в другую сторону — т.е. по часовой стрелке — это не правильно! Натяжка только против часовой стрелки!
Вся эта информация размещенная мной основана только на личном опыте, методом проб и ошибок + консультации с грамотными людьми. Чудес не бывает если механизм не работает значит вы допустили ошибку.
Естественно все это при условии что у вас коленвал\распредвал не болтаются в постели!
Самостоятельно меняем ремень ГРМ на ВАЗ 2108 в гаражных условиях
Ремень ГРМ соединяет несколько узлов автомобиля, обеспечивая их стабильную работу. Он постоянно испытывает значительные нагрузки, что приводит к быстрому износу. Поэтому необходимо регулярно проверять его состояние и в случае необходимости вовремя производить замену. Процедура замены довольно трудоемкая, но если придерживаться инструкции, то самостоятельно заменить газораспределительный ремень сможет даже начинающий водитель.
Назначение ременной передачи и особенности эксплуатации
На первых моделях жигулей на газораспределительном механизме использовались цепи. Начиная с ВАЗ 2108, в газораспределительной системе стала использоваться ременная передача. Она имеет ряд преимуществ перед цепью: уменьшение шумов, простая диагностика состояния, легкая замена, уменьшение потерь. Главный недостаток – небольшой срок эксплуатации.
Ремень ГРМ постоянно испытывает большие нагрузки, что является причиной его быстрого износа. При слабом натяжении и повреждениях нарушаются функции помпы, генератора и других узлов, которые задействованы в ременной передаче. Опаснее всего обрыв ремня, когда автомобиль находится в движении. При внезапном разрыве пропадает согласованность между перемещениями клапанов и поршней, они сталкиваются друг с другом. Это приводит к повреждению поршневой системы и изгибу клапанов.
В этом случае придется не только менять ремень, но и делать ремонт головки блока цилиндров.
На износ ремня влияют следующие факторы:
Необходимо вовремя проводить технические работы.
Сроки замены ременного привода ГРМ
Каждый водитель должен знать, когда нужно менять газораспределительный ремень. Сроки прописаны в инструкции по эксплуатации автомобиля ВАЗ 2108, где рекомендуется проводить замену через 50-60 тыс. км пробега. Но так как условия эксплуатации разные, необходимо время от времени проводить осмотр ремня и вовремя его менять, если обнаружены следующие изъяны:
Признаками плохого состояния ремня является появление посторонних шумов при работе силового агрегата, появление вибрации, трудности при запуске, черный дым в выхлопных газах. Если обнаружены масляные пятна, то следует заменить сальники.
Специалисты рекомендуют одновременно с ремнем менять натяжной ролик. В нем стоят подшипники, смазки которых, как правило, хватает лишь до смены ремня. Также необходимо осмотреть помпу на наличие царапин, сколов, люфта. Если обнаружены эти дефекты, помпу следует заменить. Шкивы распредвала и коленвала тоже должны быть без следов износа и дефектов. Если не выполнить замену расходников с дефектами, через небольшой промежуток времени может потребоваться новый ремонт. При изношенном шкиве ремень будет постоянно сползать и быстро придет в негодность.
Замена ремня ГРМ: пошаговая инструкция
Процедура замены ременной передачи на ГРМ ВАЗ 2108 трудоемкая, но по силам даже начинающему автолюбителю. Необходимо приготовить нужные инструменты и закупить расходные материалы.
Из инструментов понадобятся:
Следует приготовить чистую ветошь для очищения авто от пыли и загрязнений, а также тару для слива охлаждающей жидкости.
Для удобства проведения технических работ автомобиль следует установить на подъемник, эстакаду или смотровую яму. Процедура замены проводится поэтапно:
Самостоятельная замена ремня займет много времени, но даст возможность сэкономить на техобслуживании и будет получен опыт установки ремня ГРМ.
Направление вращения ремней привода ГРМ и агрегатов, как правильно устанавливать
Добрый день, коллеги!
Периодически встречаю в сети дискуссии на тему, в каком направлении устанавливать ремни ГРМ и агрегатов, есть ли разница, если ремень развернут в ту или иную сторону.
Дело в том, что часто на ремнях нанесены стрелки, указывающие направление вращения:
Однако, по невнимательности или по незнанию, иногда устанавливают ремень «против шерсти», стрелками в обратную сторону, и владелец, обнаружив это, переживает, не оборвется ли ремень при такой установке.
Пример такого беспокойства см. здесь.
В то же время, такие стрелки встречаются далеко не на всех ремнях:
Так какую же смысловую нагрузку несут стрелки, нанесенные на ремень, и насколько опасно для двигателя переворачивать ремень стрелками в обратную сторону?
Ответ на этот вопрос есть в статье, опубликованной в техническом бюллетене Gates Techzone. Статья называется «Замена приводного ремня: имеет ли значение направление вращения». Ссылка на статью: www.gatestechzone.com/ru/…аправление-вращения-ремня
Вот какие комментарии дает фирма Gates, одна из мировых лидеров в производстве приводных ремней:
1. С чисто технической точки зрения НОВЫЙ ремень ГРМ абсолютно симметричен, т. е. не имеет направления вращения. Если на новом ремне ГРМ есть метки синхронизации, то такие же метки имеются и на шкивах / на двигателе. Стрелки направления только помогают правильно установить метки синхронизации, и использовать их совсем не обязательно, поскольку новый ремень ГРМ может работать в любом направлении.
2. Если ремень ГРМ установлен надлежащим образом и натяжение ремня выполнено правильно, то трогать его не следует, даже если вдруг вы заметите, что стрелки указывают в «неверном» направлении. Как только автомобиль начнет работать, снятие и повторное использование ремня ГРМ становится невозможным, так как установка и натяжение ремня ГРМ допускаются только один раз.
3. Аналогично, для ремней привода вспомогательных агрегатов не имеет значения, как установлен НОВЫЙ ремень, по стрелке или наоборот. Однако, в процессе работы, ремень прирабатывается к канавкам шкива, поэтому при повторной установке б/у ремня вспомогательных агрегатов, необходимо устанавливать ремень в исходном направлении. Так что весьма полезно нарисовать на ремне стрелку, прежде чем снимать его.
Несмотря на эту «успокаивающую» информацию от уважаемой фирмы Gates, выскажу свою, более осторожную точку зрения.
Лично я считаю, что:
— Если стрелок нет, то ремень можно устанавливать в любом направлении.
— Материал и технологии изготовления ремней разных производителей могут значительно отличаться. При визуальной симметричности ремня, его внутренняя структура может иметь определенное направление.
— Поэтому, для конкретного ремня, направление вращения, указанного стрелкой, все-таки может иметь значение.
— Если ремень случайно установлен наоборот, фатального ничего не произойдет, но, в зависимости от конкретного ремня и его материала, ресурс ремня при неправильной установке может быть снижен.
— Если на ремень нанесены стрелки, лучше его устанавливать, как указывают стрелки. На некоторых ремнях стрелки даже продублированы надписями, указывающими на требуемое направление вращения:
