10. Установка карбюратора Солекс

Перед установкой еще раз почитал как все это делать.

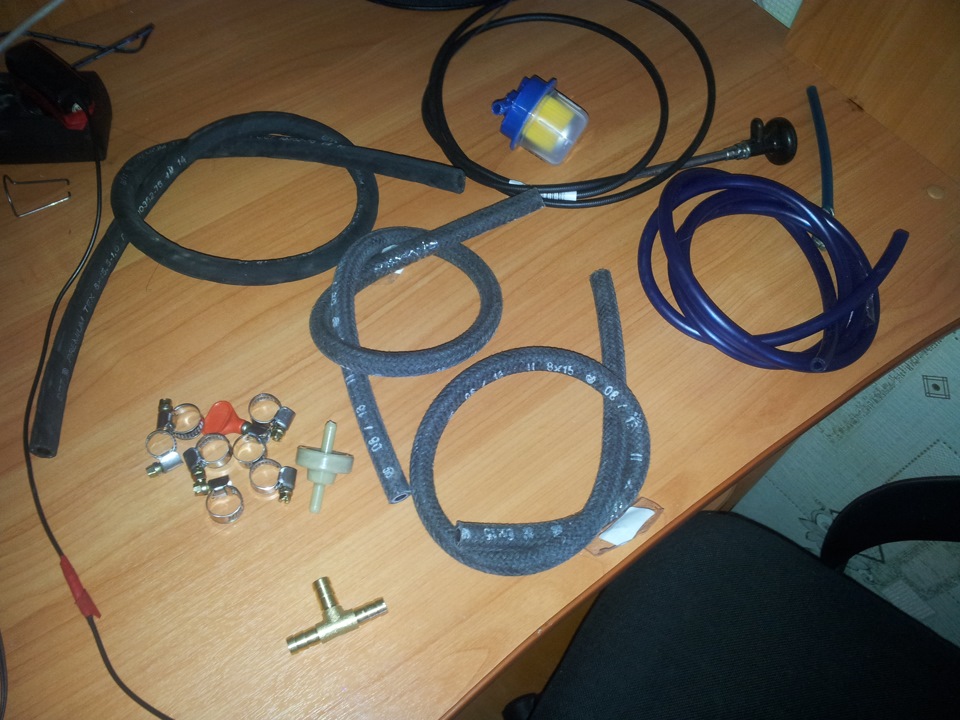

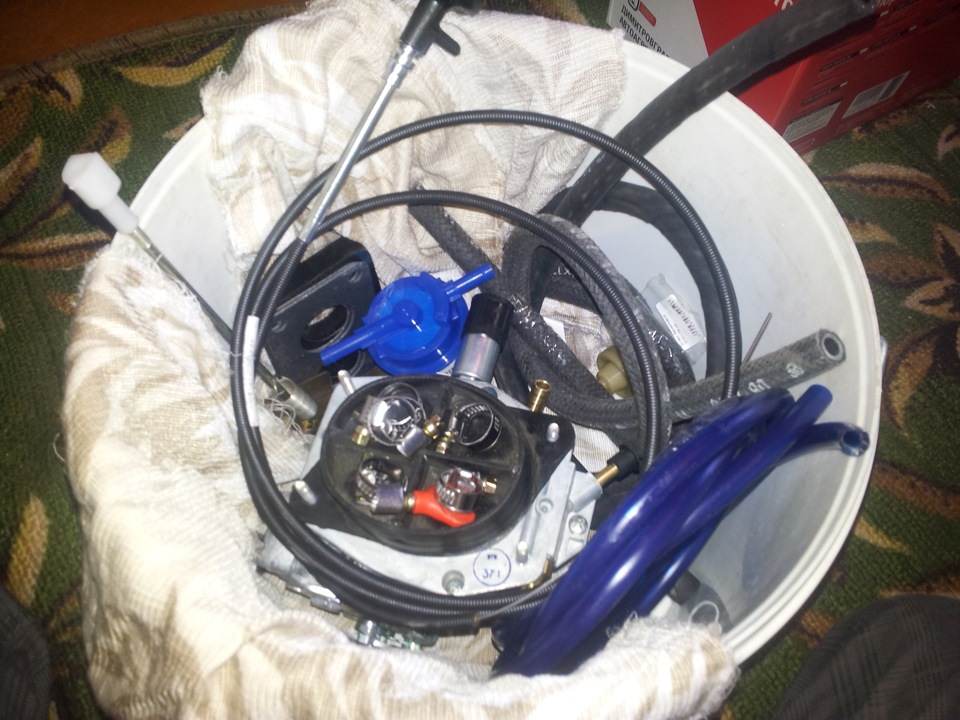

Докупил недостающие элементы:

— Клапан обратки
— Бензошланги, взял 2 по 70 см и 1 метровый, заменить старые.
— Тройник — не нашел в автомагазинах вобще такой, нету говорят. Всё, думаю, накрылась установка. Но нет, съездил в магазин крепежей инструментов и прочего и там нашел. Но нашел с параметрами 10х10х10. Попробывал насадить шланги- нормально зашли.
— Хомуты 8-12 либо 10-16 качественные берите.
— Тягу подсоса с 2108, ибо классический не дотянется, с «восьмерки» он будет длинным, придется подрезать.
— Ну и топливный фильтр купил новый.
Силиконовый провод, оставщийся от самодельных бронепроводов взял на всякий случай.
Впринципе все.

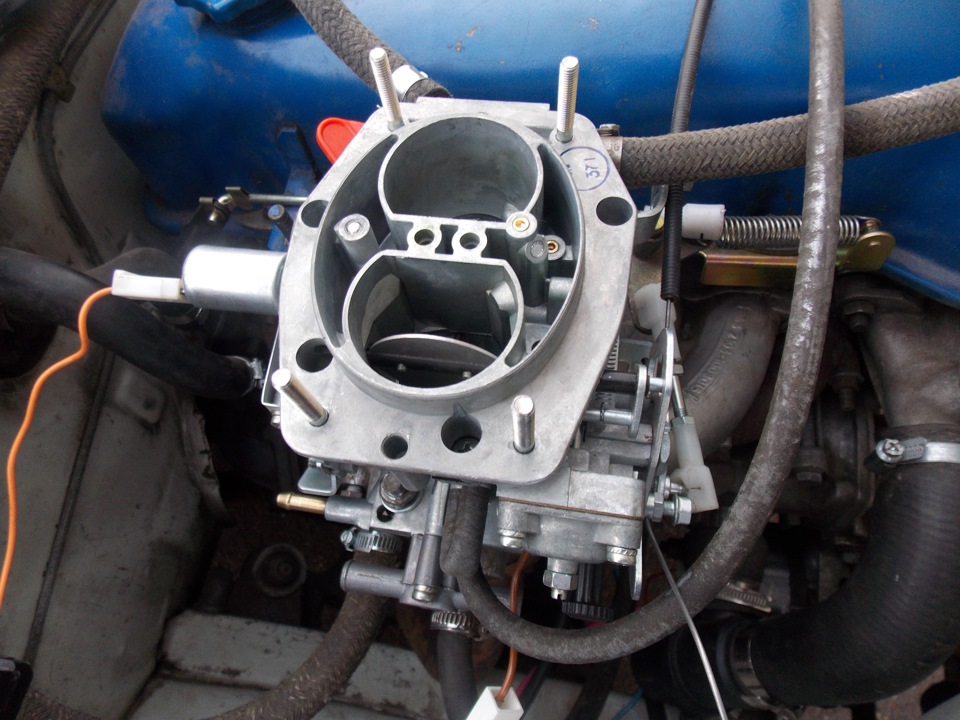

Фото поэтапных нет. Телефон подвел, перестал фоткать. Потом на след. день отснял уже установленный карб.

Посадочное место было чистым ничего не соскабливал. Прокладки на герметик не сажал. Карбюратор нигде ничо не резал, как у некоторых видел. Заглушки не срывал. Провод к экономайзеру не откручивал. Вобще не вмешивался в заводскую конструкцию.

До установки карбратора установил и закрепил тяги.

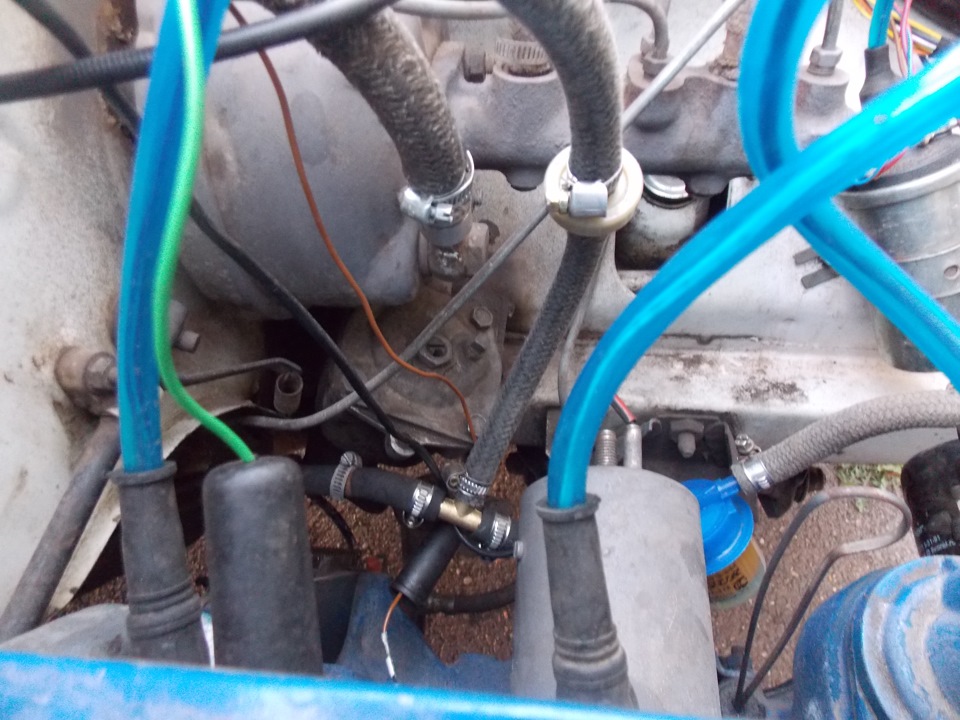

Обратку собирал до установки, промерил расстояния, отрезал шланги, закреплял хомутами.

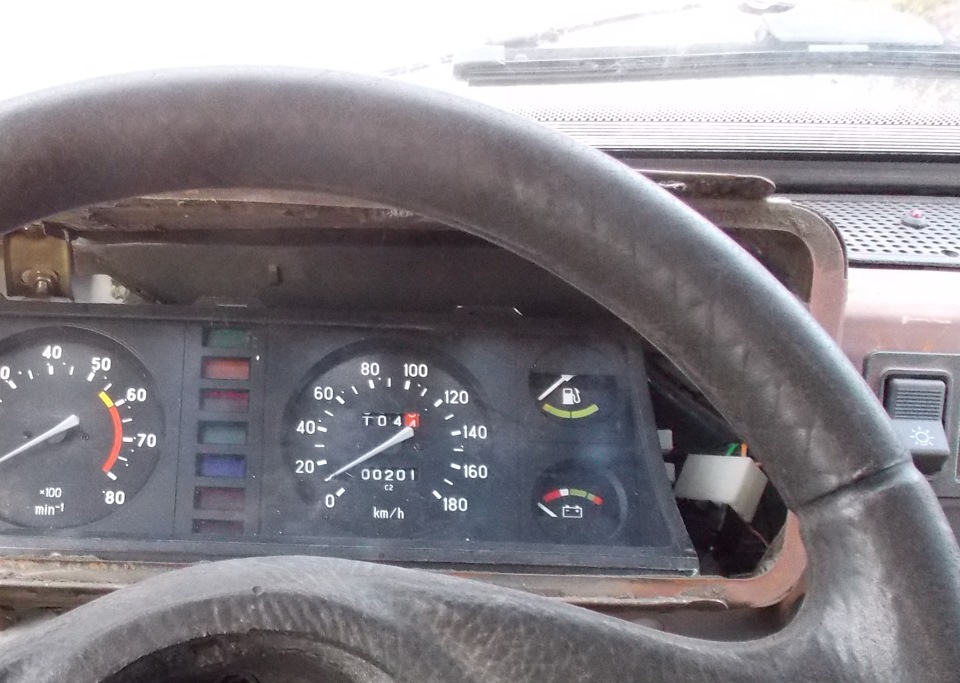

Ну естественно заметна была разница)).до 130-140 разгоняли при 4-5 тыс. оборотов на 4й передаче. Коробка 4хступка. Так ехали что глушак отсоединился от штанов. Сняли его и поехали на штанах. )

Источник

Модификация легендарной «четвёрки» ВАЗ 21043

Компоновка универсал всегда пользовалась повышенным интересом у отечественных автолюбителей. Серьёзной ценностью считалась возможность перевезти на дачу всю тёщину рассаду вместе с тёщей в салоне, а не на верхнем багажнике. Перевозимая на крыше рассада размахивала по дороге кустами и терялась на ухабах, в то время как в салоне всё доезжало целиком.

Место в модельном ряду

В силуэте популярного универсала ВАЗ 2104 легко читаются контуры его прототипов — отечественного ВАЗ 2102 и итальянского Fiat 124 Familiare. Это контуры скромные и лаконичные, но стильные и современные. Недаром «четвёрка» так плотно «вросла» в рынок. В 1984 — 2012 годах она сходила с конвейеров семи компаний, включая АвтоВАЗ и ИжАвто. Своего отечественного предшественника «четвёрка» вытеснила из производства за год, а итальянца пережила на два десятка лет.

Задумав обновить модель заднеприводного универсала первого поколения, конструкторы АвтоВАЗа не стали искать добра от добра. Кузов популярного седана ВАЗ 2105 сделали двухобъёмным, дополнив его деталями от ВАЗ 2102. Получилась модель 2104. Модель выглядела свежо, сохранила все функциональные преимущества предшественников, такие как малая погрузочная высота и отсутствие заднего бортика в багажном отделении.

Единственное возражение, которое высказал рынок, касалось мощности двигателя. Езда с заполненным под завязку грузовым отсеком большого объёма требовала более мощного силового агрегата. «Четвёрки» часто использовались для грузопассажирских перевозок, в том числе по бездорожью, и вопрос мощности мотора был весьма актуален.

Ответом на этот вызов рынка послужила модель ВАЗ 21043. На этот раз конструкторы тоже особенно не мудрили. Универсал оснастили более мощным, отлично зарекомендовавшим себя с точки зрения возможности его отремонтировать двигателем типа карбюратор ВАЗ 2103 с рабочим объёмом 1,5 литра.

Автомобиль получился на загляденье. Оптимальный по соотношению «функциональность / комфорт», он позволял отвезти супругу в сельпо и комбикорм на ферму. Сбалансированная по соотношению «мощность / экономичность», машина уверенно разгонялась и маневрировала с полной нагрузкой.

Двигатель универсала

Двигатель карбюратор ВАЗ 21043 старше мотора своего прототипа 2105. Так получилось, что модифицированная «четверка» стала по-настоящему популярной при устаревшем силовом агрегате. К моменту установки на ВАЗ 2104 двигатель 2103 делали уже более 10 лет, а на модели 21043 он продержался ещё почти двадцать. Итого — рекордные три десятка лет на конвейере.

Карбюраторный ВАЗ 21043 не является результатом модернизации или настройки мотора модели 2104. Его устройство — это возврат к прежним идеям, хорошо проверенным на модели 2103. Двигатель 2104 имеет более современный привод газораспределительного механизма от ремня, но мотор с цепным механизмом в 21043 почти на десять лет пережил своего потомка.

Силовой агрегат имеет рабочий объём 1452 куб. см. Ход поршня у него 80 мм, а у пятёрочного мотора — 66 мм при одинаковом диаметре цилиндра в 76 мм. Такая геометрическая разница даёт большую отдачу у 21043. Этот двигатель развивает мощность в 71,4 л. с. при 64 л. с. у пятёрочного агрегата.

С точки зрения крутящего момента длинноходный двигатель 2103 хорошо показывает себя на малых и средних оборотах. Короткоходный мотор 2105 получает преимущество, когда стрелка тахометра переходит за отметку в 4 000 об./мин. Для полу-грузового универсала это преимущество не было решающим, и даже при меньшей шумности и повышенной ремонтопригодности привода ГРМ пятёрочный мотор уступил рынок более мощному троечному. Дополнительный аргумент — ремонт ВАЗ 2103, в том числе регулировка своими руками не вызывают сложностей. ВАЗ 21043 стал самым массовым универсалом АвтоВАЗа за всю историю.

Технические характеристики авто

Самым заметным изменениям в ВАЗ 21043 подверглись характеристики, связанные с заменой двигателя, о чем свидетельствует руководство по эксплуатации:

Внешне 4-я и 43-я модификации практически не различимы. Появились устройство обогрева и дворник на стекле задней двери, но специалист резонно возразит, что модели 2104 давно оснащались этими опциями в экспортной комплектации.

Нередко на дорогах встречается автомобиль, отличающийся от 21043 «семёрочным» салоном или передком радиатора. Бывает, установлена другая панель приборов. В народе за этим автомобилем закрепилось название ВАЗ 21047, что неверно. Индекс 21047 означает модификацию с правым рулём, предназначенную на экспорт Универсал с салоном от «сеемерки» имеет обозначение ВАЗ 21043-20.

Развитие идеи универсалов на АвтоВАЗе

Запустив ВАЗ-2104 в серию в 1984 году, конструкторы АвтоВАЗа не сняли ватманы с кульманов. Они продолжали развивать идею универсала, разрабатывали вариации флагманской модификации ВАЗ 21043. За годы выпуска 43-й модели прошли опробование:

Эти модификации не не выпускались массово, но все эти годы поддерживали отечественных конструкторов в относительной форме.

Исчерпав за двадцать лет выпуска потенциал кузова, а за тридцать лет — потенциал мотора, модификация 21043 ушла из производственной линейки. Но объективные преимущества универсалов никуда не делись. Появились новые группы приверженцев компоновки. Это горожане с большими семьями и молодёжь, которая ценит возможность перевозки габаритного спортинвентаря.

Универсалы усиливают свои позиции на рынке. И АвтоВАЗ в этом лидирует. В последнее время стал популярен универсал Lada Largus. Этот автомобиль, как в своё время ВАЗ 2104, имеет европейский прототип — модель Dacia Logan MCV производства Renaul-Nissan. Lada Largus выпускается как в 5-местном, так и в 7-местном варианте, что расширяет его возможности. Двигатели Ларгуса опробованы на Renault Logan и имеют отличные технические характеристики. Запасное колесо под днищем уменьшает дорожный просвет, но этого недостатка лишён перспективный Lada Largus Cross.

Отечественные наследники легендарного универсала ВАЗ 21043 по-прежнему лидируют на нашем рынке, конкурируя теперь не только с двухобъёмником Москвич-2141, но и с универсалами KIA Ceed и Ford Focus.

Источник

Ваз 21043 какой карбюратор штатный

Непрочитанное сообщение Mr_Ice » Вс окт 04, 2009 16:36:04

Подарили мне на днях еще один карбюратор солекс дааз 21083-1107010
Ну и в связи с извечным спором у кого какой карбюратор и что лучше решил я провести небольшой тест.

Сразу скажу что рассказы про то что я поменял свой старый озон на новый солекс и машина полетела это бред и провокация. Если ты поменяешь свой старый озон на новый озон то машина так же полетит. Просто она у тебя не ездила нормально не из-за того что у тебя плохой карбюратор а из-за того что он в ужасном состоянии.

Итак что мы имеем
Озон ДААЗ 2107-1107010-20
Солекс ДААЗ 21083-1107010
Солекс ДААЗ 21053-1107010-20
Солекс ДААЗ 21041-1107010-10

Все карбюраторы перебраны и настроенны лично мною, что позволяет сказать что технически карбюраторы находятся в одинаковом состоянии. Все жиклеры стоят заводские.
Смену жиклеров в карбюраторе считаю нецелесообразной т.к. это однозначно приведет к увеличению расхода топлиа.

Итак начнем с Озона. Штатный карбюратор. Именно он и установлен на моем авто в повседневной жизни.
Надежный, экономичный карбюратор. С отличной динамикой если уметь им управлять. Главная особенность Озона в пневматическом приводе дроссельной заслонки второй камеры. что на низких оборотах дет экономичность а на высоких оборотах динамику.
Именно на этом озоне моя машина со старта до 100км/ч рвет «зубилы» и большинство бютжетных иномарок. Главное только посильнее крутить двигатель чтобы вторая камера была всегда в работе.
Расход топлива с Озоном в среднем 7-8л трасса 8-9л город.
Вобщем вполне отличный карбюратор, единственный недостаток который я вижу в этом карбюраторе это склоность к образованию ледяной корки в зимнее время из-за чего во время прогрева обороты могут постепенно падать и подсос приходится выдвигать посильнее.

Все остальные карбюраторы которые я испытывал я сравнивал именно с озоном.

Итак снимаем озон и ставим на автомобиль солекс 21083.
Плавно спокойно выезжаем на дорогу авто в принчипе едет вполне нормально и никаких нареканий нет. Тяга на низах нормальная. И вот поворачивам на участок прямой и свободной дороги. 2 передача. Газ в пол.иии. сначала машина нормально разгоняется но к 3000 оборотов ускорение все уменьшается машина по сравнению с озоном разгоняется очень вяло.и чем выше обороты двигателя тем хуже она разгоняется. Хотя вобщемто это и не удивительно
диаметры диффузоров 21083 солекса 21х23 мм против 22х25 у озона. На высоких оборотах на 21083 солексе двигатель просто задушен низкой пропускной способностью диффузоров.

ну и наконец ставим 21053солекс. Авто прекрастно работает на всех режимах.
Но кардинальной разницы в динамике с Озоном нет. по ощущениям машина едет практичеки так же как на озоне. Разве что на низах чуть потяговитей.
Сейчас оставил 53 солекс на авто. Посмотрим на расход топлива..

Источник

Применяемость и модификации карбюратора 2105, 2107 Озон

Карбюраторы Озон устанавливались на двигателя разного объема автомобилей классики ВАЗ, Москвичей, Нивы и т.д.

Применяемость и модификации карбюратора Озон

2105-1107010 – автомобили ВАЗ-2105, ВАЗ-2104, ВАЗ-21051, ВАЗ-21072 с двигателями ВАЗ-2105, ВАЗ-2101, объемом 1200, 1300 куб.см., комплектуются микропереключателем и экономайзером.

2105-1107010-20 – автомобили ВАЗ-2101, ВАЗ-21011, ВАЗ-21063 с двигателями ВАЗ-2101, ВАЗ-2105, объемом 1200, 1300 куб.см., комплектация без микропереключателя и экономайзера.

2107-1107010 – автомобили ВАЗ-21043, ВАЗ-21053, ВАЗ-2107, ВАЗ-21074 с двигателями ВАЗ-2103, ВАЗ-2106, объемом 1500,1600 куб.см., комплектация с микропереключателем и экономайзером.

2107-1107010-10 — автомобили ВАЗ-2103, ВАЗ-2106, ВАЗ-21061, ВАЗ-2121 с двигателями ВАЗ-2103, ВАЗ-2106, объемом 1500, 1600 куб.см., комплектация без микропереключателя, экономайзера и штуцера под трубку вакуумкорректора.

2107-1107010-20 – автомобили ВАЗ-2106, ВАЗ-21061, ВАЗ-2121 с двигателями ВАЗ-2103, ВАЗ-2106, объемом 1500, 1600 куб.см., комплектация без микропереключателя и экономайзера.

2140-1107020 – автомобиль АЗЛК-2140 с двигателем УЗАМ-412, объемом 1500, 1600 куб.см.

2140-11070110-30 – автомобиль АЗЛК-2140 с двигателем УАЗАМ-412, объемом 1500, 1600 куб.см., комплектация без штуцера под трубку вакуумкорректора.

2140-1107010-50 – автомобиль АЗЛК-21412 с двигателем УЗАМ-331.10, объемом 1500 куб.см.

Источник

Карбюраторный двигатель ваз 21043

Технические характеристики

Двигатель ВАЗ 2104 имеет типичные технические характеристики моторов АвтоВАЗ. На самом деле транспортные средства модели 2104 комплектовались силовыми агрегатами разной маркировки, а движка с маркировкой 2104 завод изготовитель не выпускал. Так, на «четверку» ставились моторы со следующим маркером: 2103, 2105, 21067, 21073 и 341. Рассмотрим более детально технические характеристики каждого силового агрегата:

ВАЗ 2103

ВАЗ 2105

ВАЗ 21067

ВАЗ 21073

ВАЗ 341

Все двигатели серии использовали облегченный маховик и стандартное ВАЗовское сцепление. Двигатель 2104 комплектовался двумя видами коробок передач — 4-ступенчатой и 5-ступенчатой механической КПП.

Особенности двигателя.

Двигатель 2104-1000260 может применяться для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107.

Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. В дальнейшем он был модифицирован под использование системы впрыска топлива и получил обозначение ВАЗ 2104-21.

Двигатель ВАЗ 2104 создан на основе предыдущей модели — ВАЗ 2103. В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.

Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра — 76,00 мм. Приняты межремонтные размеры — 76,40 и 76,80.(смотреть «Блок цилиндров»)

На двигатель устанавливается коленчатый вал 2103 или взаимозаменяемый вал модели 21213.

Для обеспечения работы системы впрыска, потребовалась установка узлов и деталей с других двигателей, которые изначально разрабатывались под инжекторную схему подачи топлива.

Применяется новая крышка привода распределительного вала, на которой имеется место под установку датчика контролирующего положение коленчатого вала.

На коленвал устанавливается шкив с демпфером и задающим диском 21214-1005058-11. Для привода генератора применяется ремень 2107-1308020(длина — 944мм).

Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает в себя электробензонасос с датчиком указателя уровня топлива, топливные магистрали, топливный фильтр топливную рампу с форсунками, воздушный фильтр, рукава подвода воздуха, дроссельную заслонку и систему улавливания паров топлива.

Для очистки поступающего в двигатель воздуха предусмотрена установка воздушного фильтра модели 2112. Вместе с впускным коллектором устанавливается ресивер модели 2104 или модели 2123-1008027. Для регулировки объема поступающего воздуха установлен дроссельный патрубок 2112.

Модуль электробензонасоса 21073-1139009 устанавливается в бак и обеспечивает подачу топлива к топливной рампе и форсункам. Используется оригинальная топливная рампа 2104-1144010, коробчатого типа с регулятором давления и обратным сливным трубопроводом. Впрыск осуществляется с помощью четырех форсунок попарно-параллельного действия. Возможна установка форсунок BOSCH 0 280 158 502 (чёрные, тонкие ), SIEMENS VAZ 6393 (бежевые, толстые) или других типов с соответствующими параметрами.

Управление зажиганием возлагается на электронную систему управления двигателем. Данная система обеспечивает контроль количества воздуха и топлива, подающегося в цилиндры, контролирует работу топливного насоса, управляет подачей высоковольтных импульсов от катушки зажигания на свечи зажигания и корректирует угол опережения зажигания, регулирует частоту вращения коленвала на холостом ходу. Основным управляющим элементом системы служит электронный блок управления(ЭБУ)-контроллер.

Двигатель соответствует нормам токсичности ЕВРО-2.

Обслуживание

Обслуживать двигатели ВАЗ, которые относятся к «классике», достаточно просто, поскольку строение одинаковое, только меняется объем. Согласно технической документации нормой обслуживания является пробег 10 000 км. По истечению данного пробега двигатель нуждается в замене смазочной жидкости и фильтрующего элемента.

Кроме стандартных процедур технического обслуживания, в зависимость от пробега меняются и другие элементы. Так, каждые 20000 км меняется воздушный фильтр. По истечении. 40000 км необходимо заменить комплект газораспределительного механизма.

В случае несвоевременно замены ремень (или цепь) может оборвать, что вызовет согнутые клапана, а что еще хуже, то прогиб головки блока или другие последствия, которые приведут к преждевременному капитальному ремонту.

Кузов, краска и коррозия

Это отдельная тема для разговоров. На автомобиле практически отсутствовала какая-либо защита от коррозии, ввиду чего металл очень быстро ржавел. Краска отлетала, а на голых участках вмиг появлялись очаги коррозии. Нужно сказать, что и сам металл был довольно тонким. Очень часто приходилось эту машину обрабатывать мовилем и антигравием, дабы хоть как-то замедлить процесс гниения. Найти ВАЗ-21043 в родной краске очень трудно. Многие экземпляры подвергались покраске. А так как «четверка» была рабочей машиной, над качеством работ никто не заморачивался – многие просто красили машину из баллончика.

Замена масла

Пожалуй, самой распространенной и часто выполняемой операцией по ремонту является замена масла и масляного фильтра. Рассмотрим, последовательность действий:

Таким образом, замена масла считается законченной. Если происходит смена типа смазочной жидкости, то необходимо сделать промывку мотора.

Регулировка поплавковой системы

Свободный ход поплавка колеблется между следующими значениями: 6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.

В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».

После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.

Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.

Замена водяного насоса

Еще одной операцией, которую автомобилисты выполняют на двигателях «классика» — это замена водяного насоса. Проводится она в основном из-за неисправности подшипника приводного вала или при увеличении зазора, когда водяной насос начинает течь. Итак, рассмотрим последовательность действий направленных на устранения неисправности:

При проведении замены помпы рекомендуется заменить охлаждающую жидкость в моторе. Она также имеет свой ресурс использования, а также загрязняется.

Устройство карбюратора ваз 21043

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно – игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии.

Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:

Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.

Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров.

Как отрегулировать карбюратор своими силами на ВАЗ 2107? При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.
