w204 кодирование камеры заднего вида
Установка камеры заднего вида на W204
После установки comand on-line ngt 4.5 появилась прекрасная возможность установить камеру заднего вида.
Что потребуется для установки:
— Камера NTSC в металлическом корпусе (была заказана на Али)
— Переходник для магнитолы RCA Fakra ( был заказан на Али )
— Пин для «+» в задний САМ (был взят от проводки VAG)
— Минусовая клемма А 000 982 62 02
— Предохранитель — 5A
— Мохнатая изолента
— Немного провода, термоусадка
Провод в комплекте с камерой идет длинный, его хватает, удлинять не нужно ничего. Провод питания и минусовой удлинить по месту.

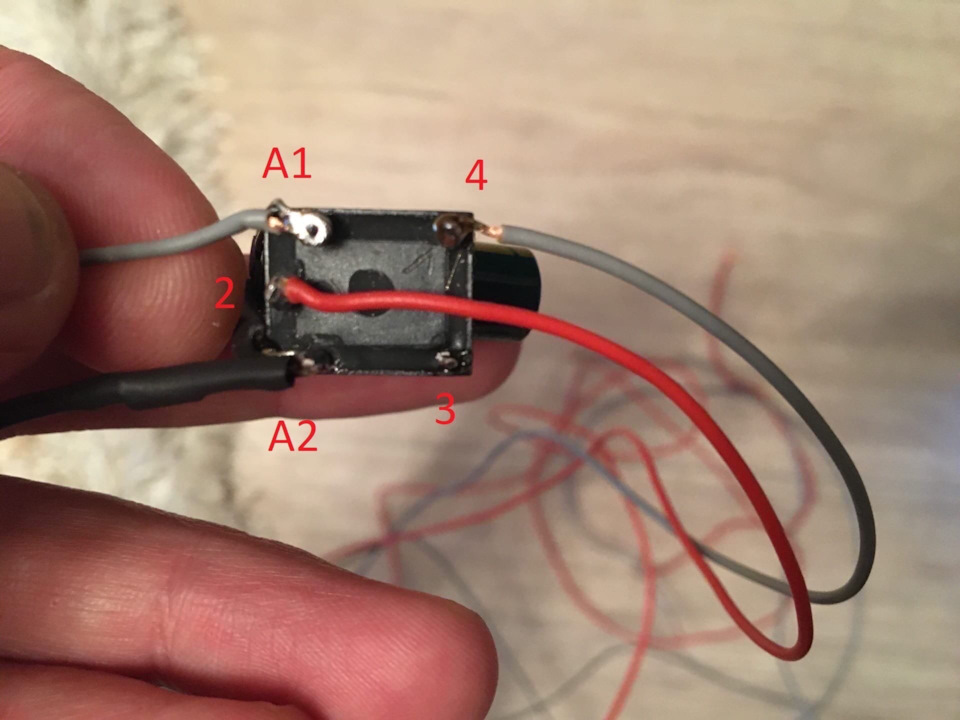

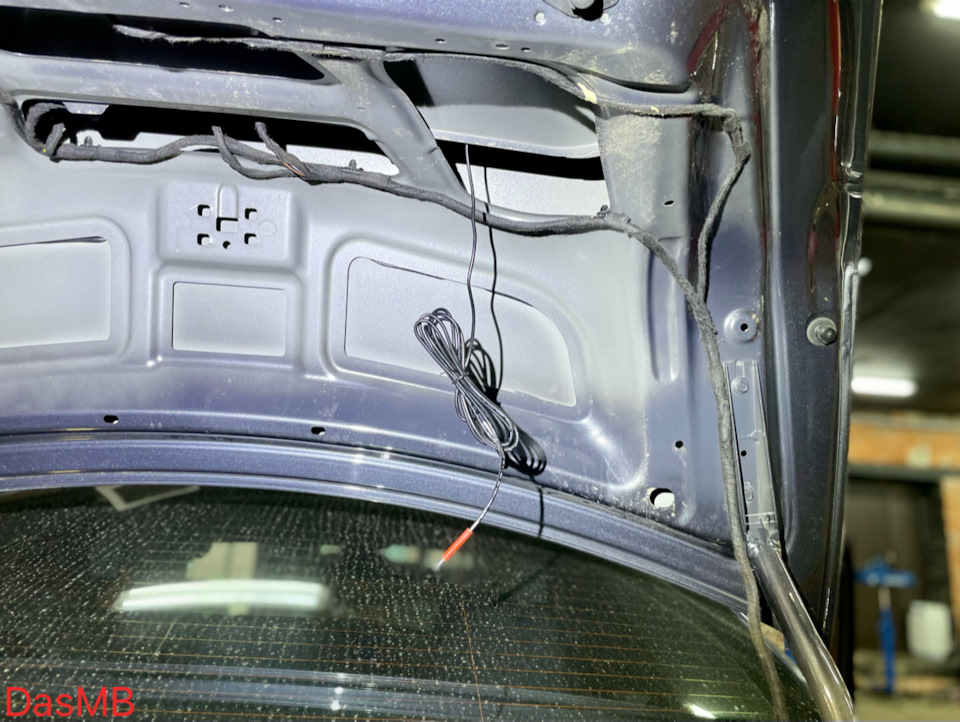

Установка в следующей последовательности: переходник RCA соединяем с основным длинным кабелем от камеры, далее тянем провода за бардачком, затем переходим в правый порог и тянем по каналу до багажника, затем в саму крышку и доводим до камеры.

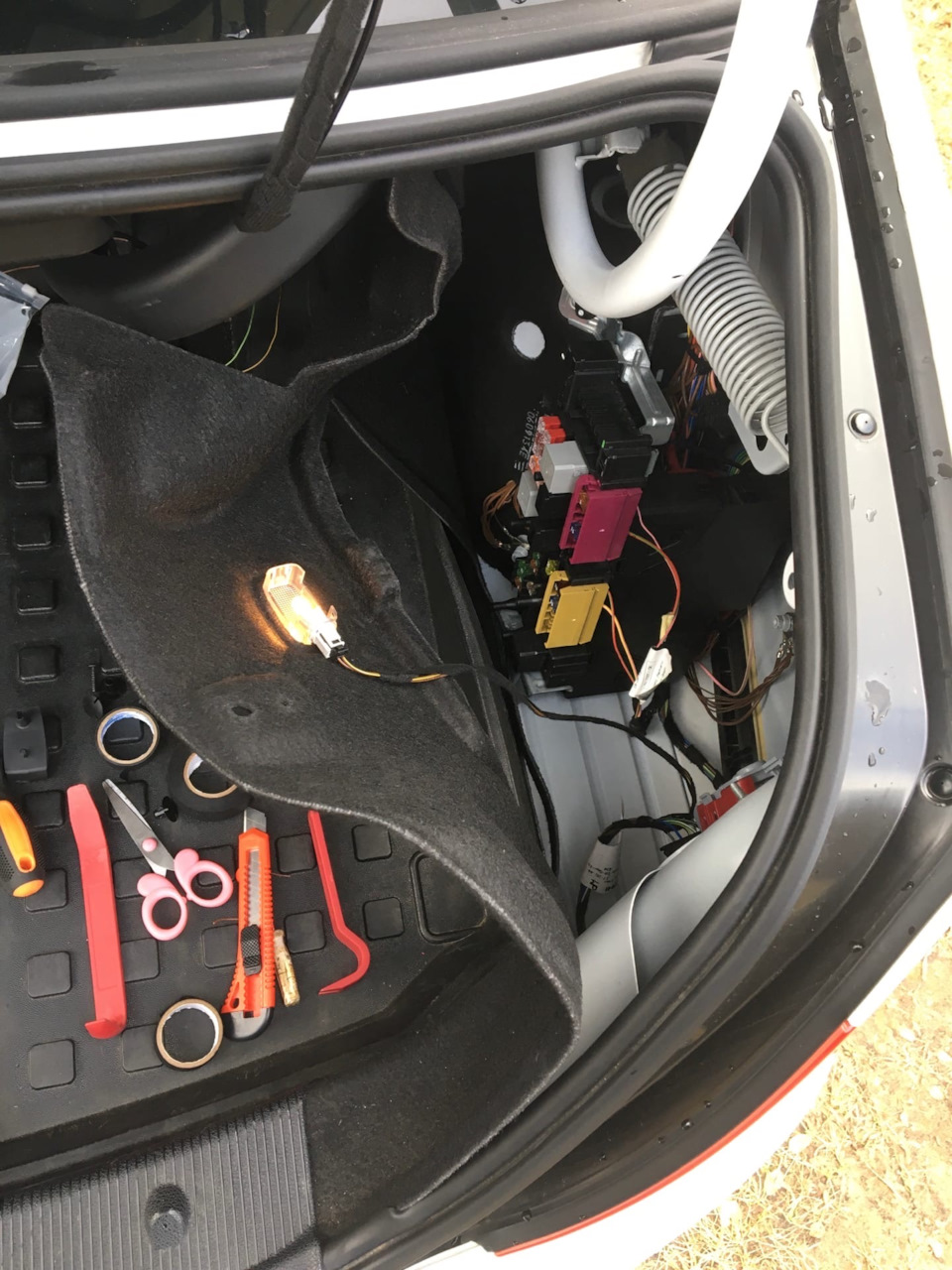

Питание берем в заднем SAM блоке, массу на кузове вблизи SAM-а.
Провода полностью от магнитолы до камеры обматывал мохнатой изолентой, чтобы походило на завод))
Сама камера очень удобно устанавливается, просто сверлим отверстие в планке и прикручиваем гайкой.
После подключения в активируем камеру настройках команда, иначе ничего работать не будет. Активировать можно Старом, а можно и Инженерным меню в самом команде. Для входа в инженерное меню нажимаем клавиши: «Повесить трубку» + «#» + «1»
Там заходим в «HW Setting» далее «HU Parameter» находим «Rear camera cover» — выбираем «available».
Затем выбираем тип камеры «Rearview camera» — выбираем «SRVC».
Все на этом настройка и установка закончены, можно наслаждаться приятной опцией.
Mercedes-Benz C-klasse W204 — Установка камеры заднего вида
Благодаря каким органам мы с вами воспринимаем этот мир? 90% информации мы получаем с вами благодаря глазам (зрению). Каждый из нас попадал в кромешную темноту, согласитесь, крайне некомфортные ощущения, когда ты ничего не видишь
На дворе у нас сентябрь, а это означает то, что световой день с каждой неделей становится все короче и в скором времени, в
16:00 начнет темнеть, мы с вами будем передвигаться по тускло освещенным дорогам, парковаться в темных дворах
Что может быть более дискомфортным в жизни автомобилиста, чем перпендикулярная парковка с использованием заднего хода в темное время суток? Да, мы с вами можем заехать передней частью автомобиля, однако выезжать все равно придется задом. Чаще всего, большинство ДТП во дворах происходят в темное время суток при движении задним ходом
Абсолютно каждый человек старается повысить уровень личного комфорта, оградить себя от лишней и ненужной работы, телодвижений, стрессов, проблем. В этот раз к нам в гости приехал владелец Mercedes-Benz C-Klasse W204

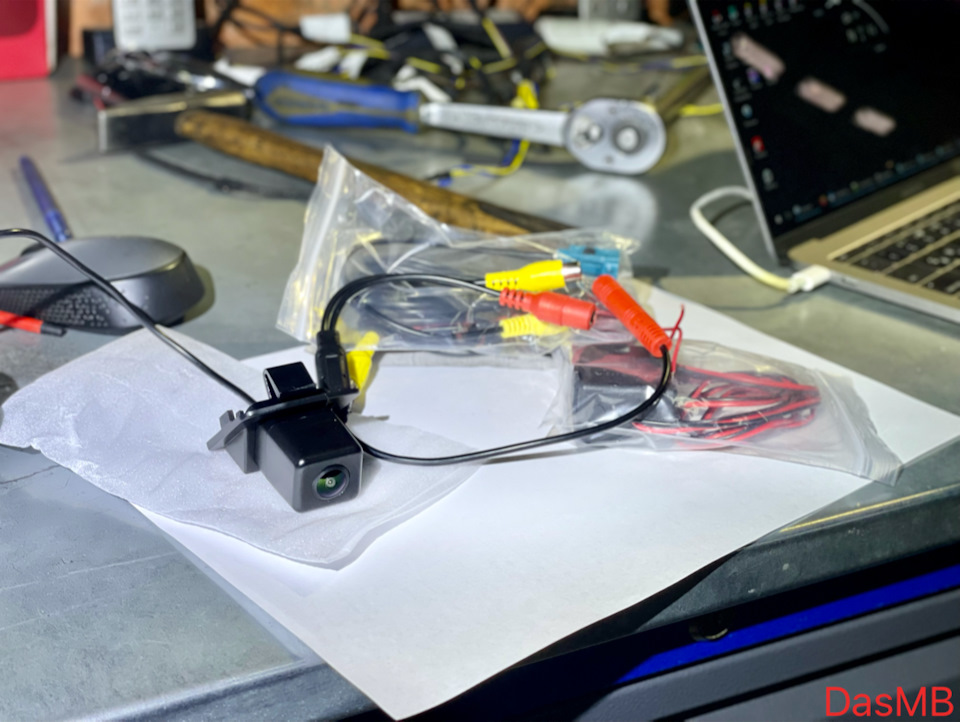

Как вы уже могли догадаться, владелец приехал к нам для того, что бы установить камеру заднего вида, установочный комплект выглядит вот так (это аналог, при вашем желании, мы так же можем установить оригинальную камеру)
Некоторые владельцы автомобилей с камерой заднего вида не всегда ей пользуются, однако бывают моменты, когда она спасает, спасает от покраски заднего бампера, покраска стоит дороже чем установка камеры заднего вида. Что лучше, отдать деньги за покраску бампера или дооснастить свой автомобиль? Крашенный автомобиль – теряет в цене, автомобиль с камерой заднего вида – дорожает, получается беспроигрышная лотерея
Для установки камеры заднего вида, нам необходимо разобрать обшивку багажника, приступаем

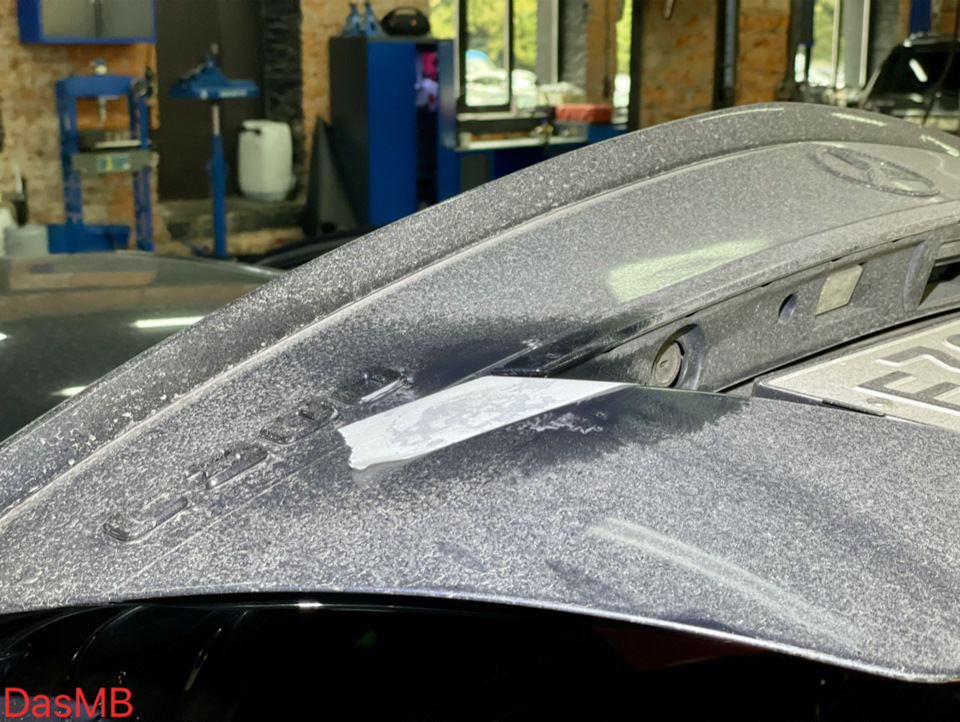

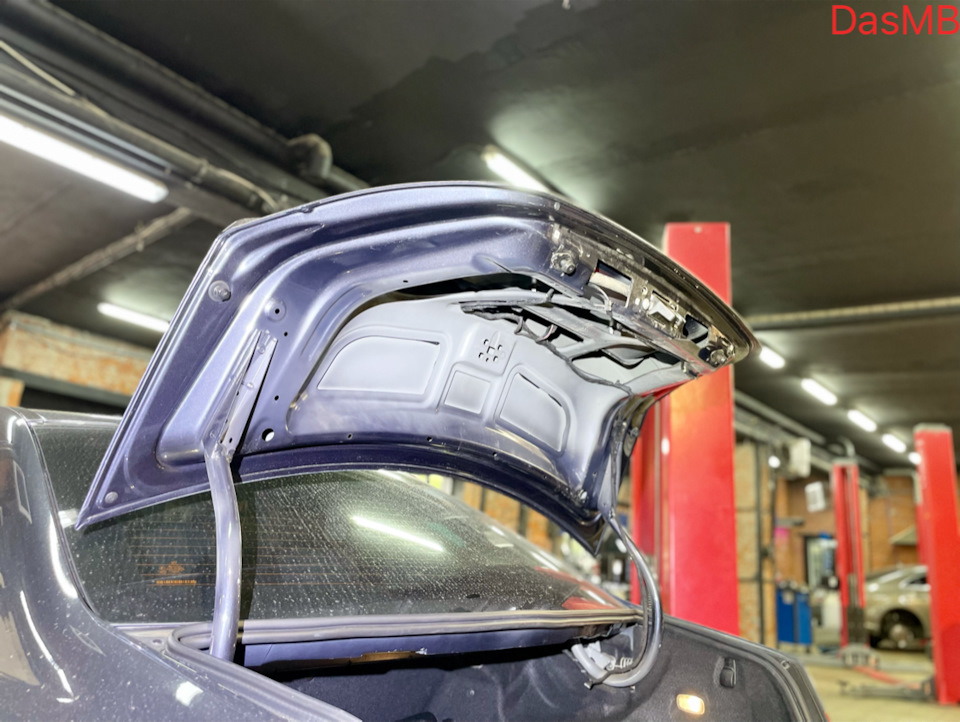

Далее мы демонтируем саблю. Что бы не поцарапать ЛКП, наклеиваем на крышку багажника малярный скотч

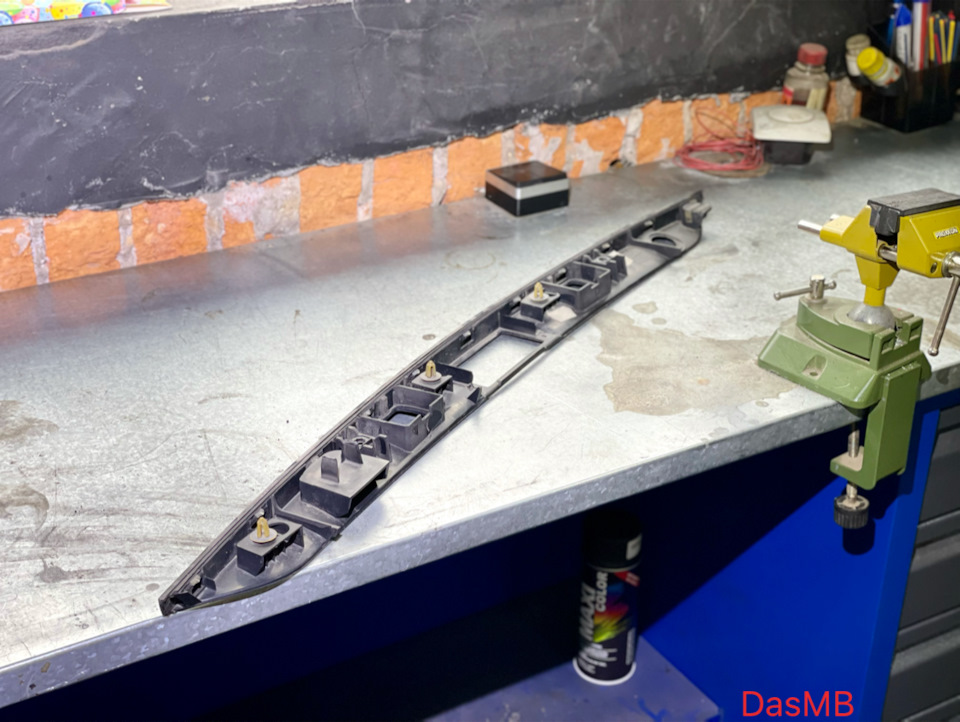

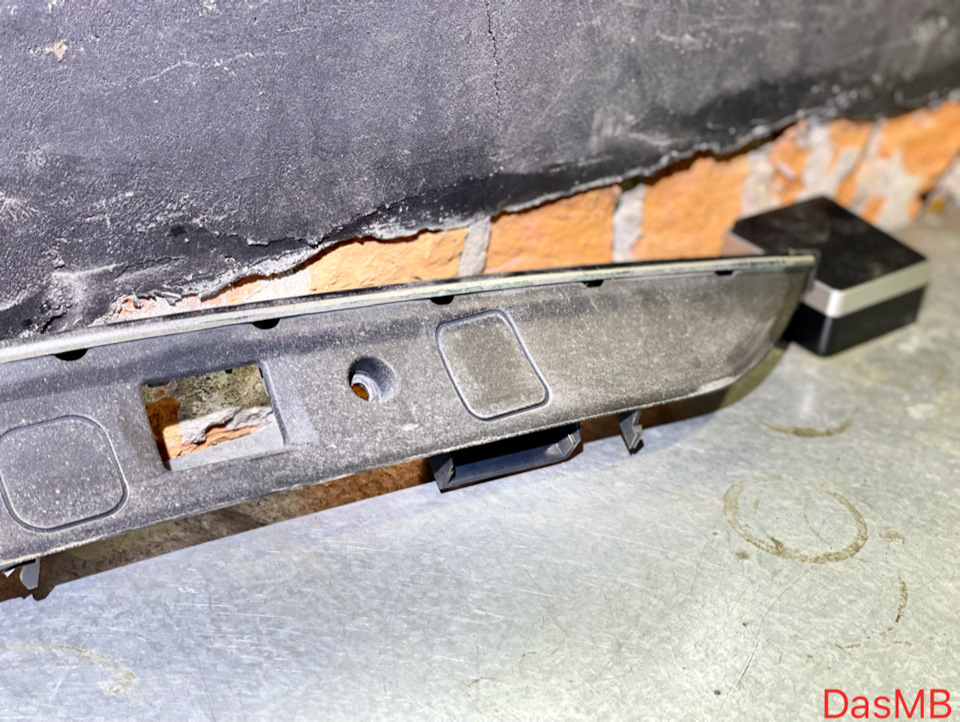

В сабле уже есть отливы контуров под размер оригинальной камеры, нам необходимо красиво и аккуратно сделать вырез (либо купить новую саблю, удовольствие не дешевое и не каждый владелец готов к подобным тратам)

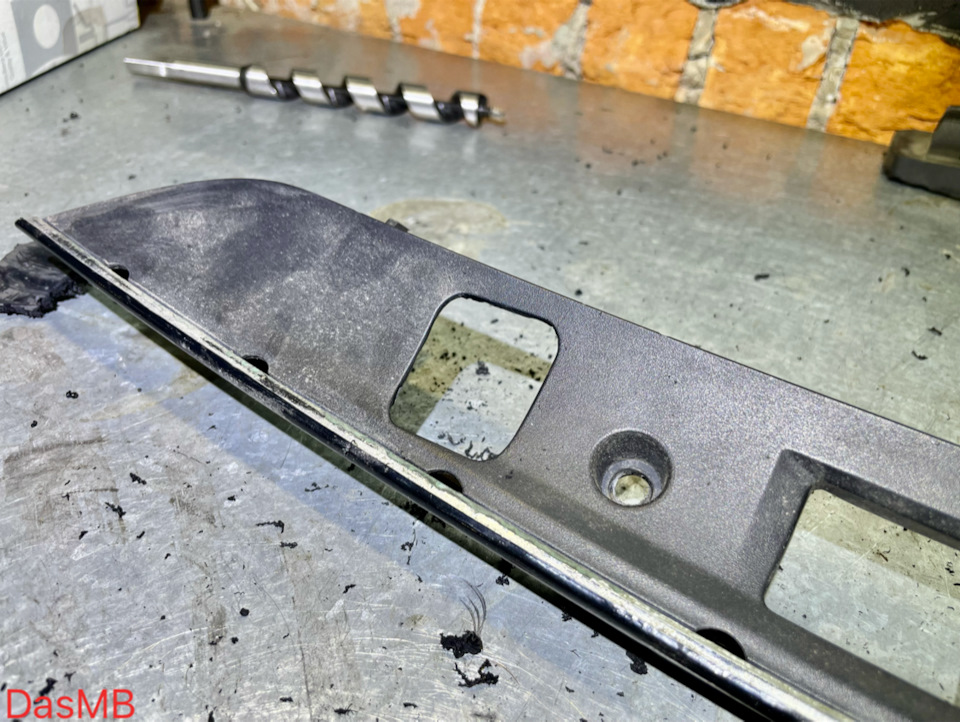

Вырезаем контуры, нам кажется что у нас получается это как минимум неплохо, как вы думаете 😉

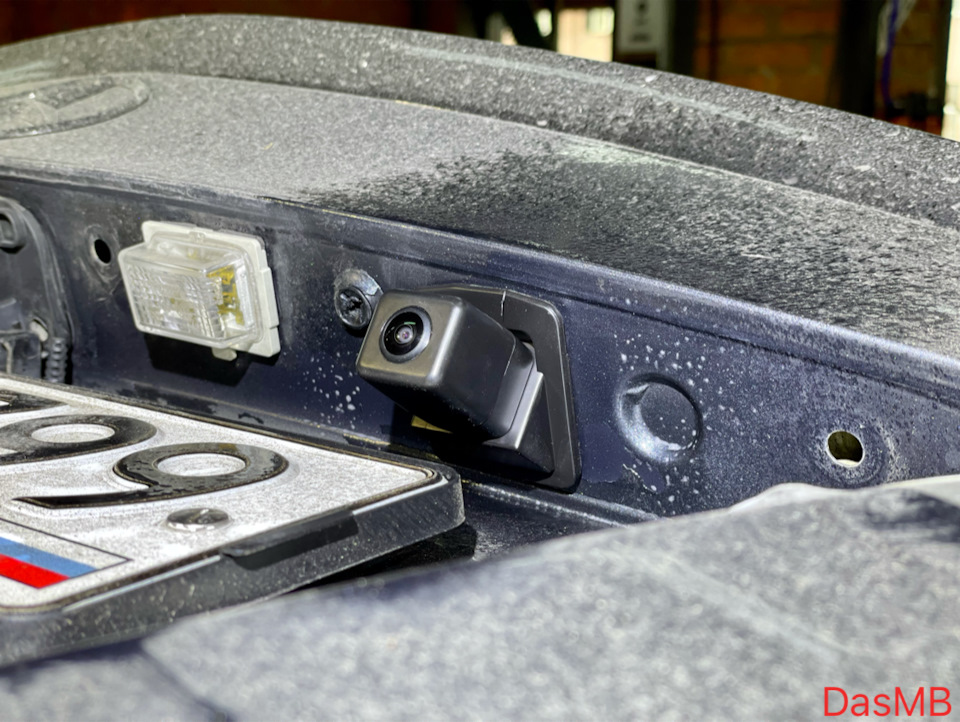

На этом моменте сабля отправляется отдыхать, а мы идем к крышке багажника для того, что бы установить камеру
А вот дальше начинается самая сложная часть процесса. Ни о какой беспроводной технологии передачи данных говорить не приходится, поэтому нам необходимо протянуть проводку от самого багажника до головного устройства мультимедийной системы (находится в торпедо, под экраном)

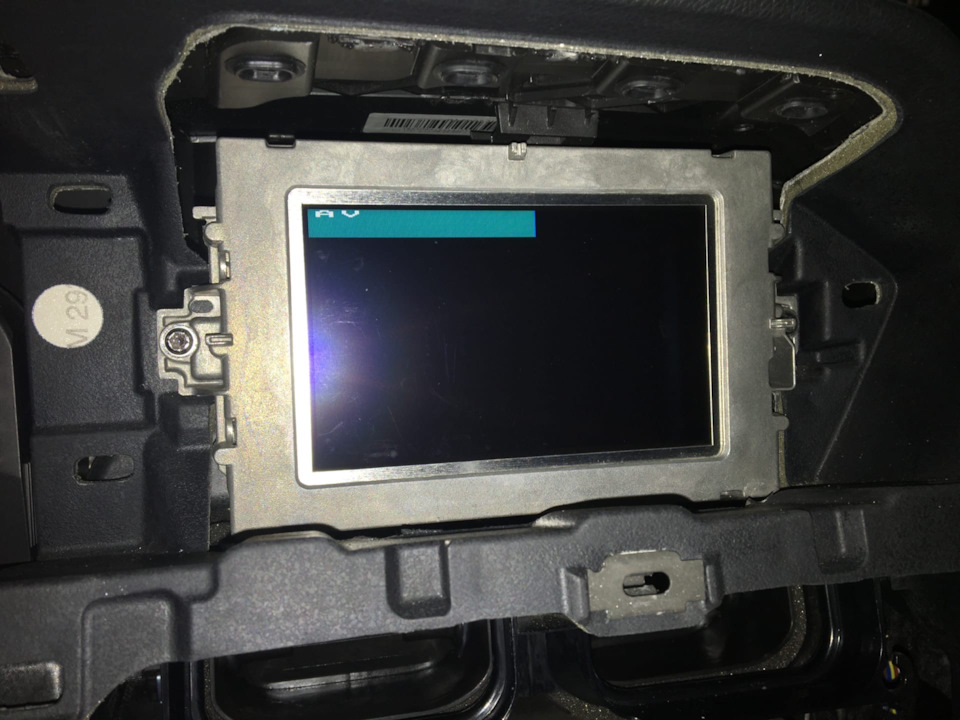

Прежде чем ‘’тянуть’’, готовим почву для подключения, демонтируем головное устройство
Камера заднего вида на Audio20 🤨
Пишу в декабре за сентябрь 😅 Раньше как-то не получалось.

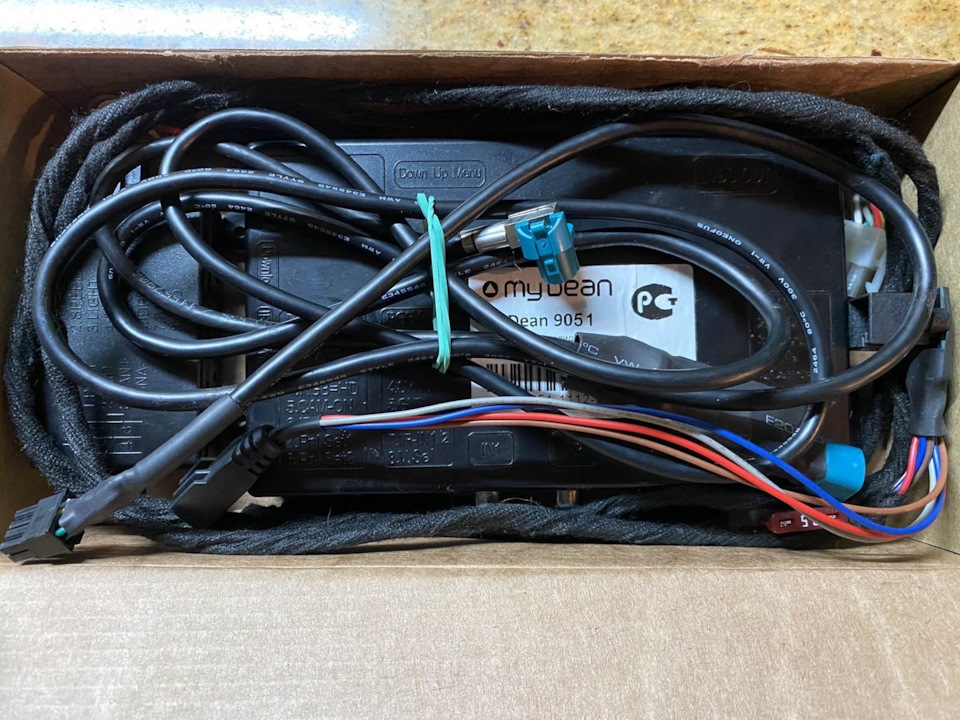

В августе, одни мои хорошие знакомые из Benzrnd подогнали мне интересную коробочку — MyDean 9051 по весьма интересной цене 😊
Немного описания:

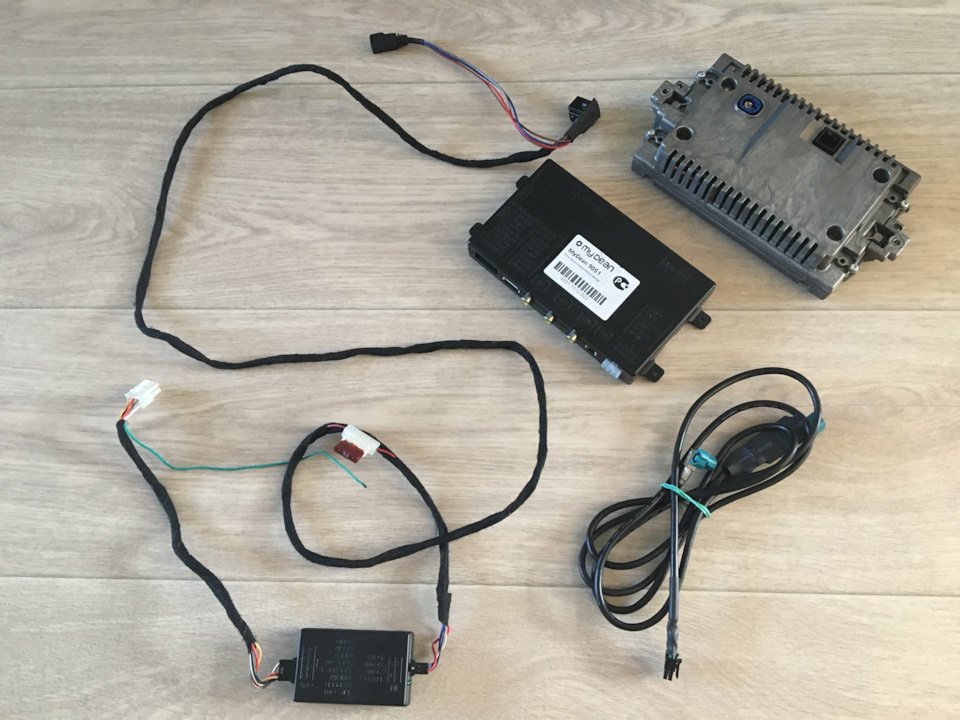

Видеоинтерфейс MyDean 9051 решает задачу по подключению камеры заднего\переднего вида, навигационного блока, DVD-плеера, автомобильного ТВ-тюнера, приставки для видеоигр и других видеоустройств к штатному мультимедийному центру автомобилей Mercedes-Benz.
Эта коробочка пролежала у меня на полке больше месяца пока шла камера, а я занимался задним дефлектором и AUX 🙂

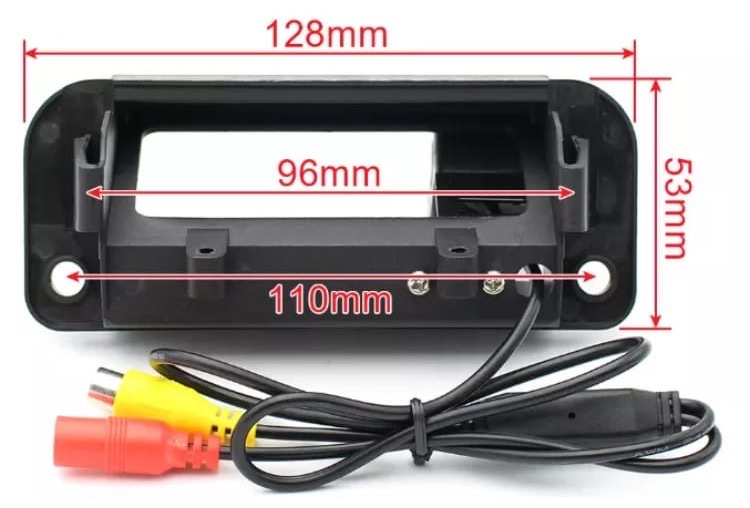

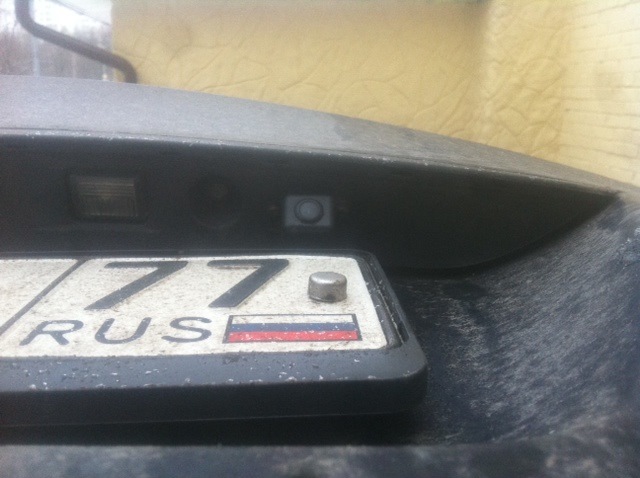

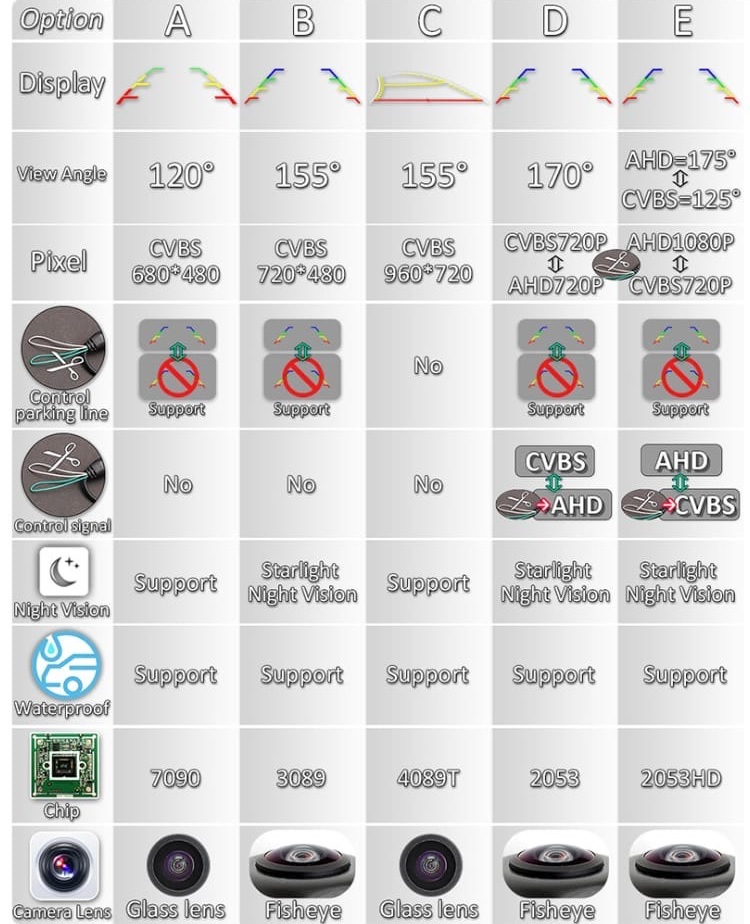

Камеру заказал GreenYi установленную в ручку багажника и углом обзора 170 градусов 👀

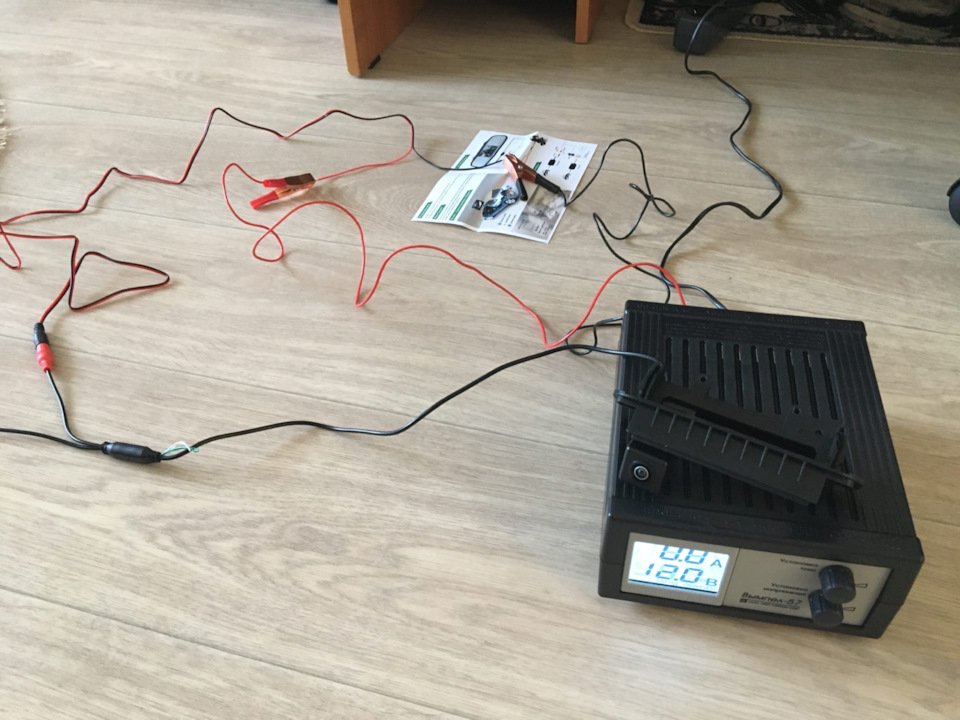

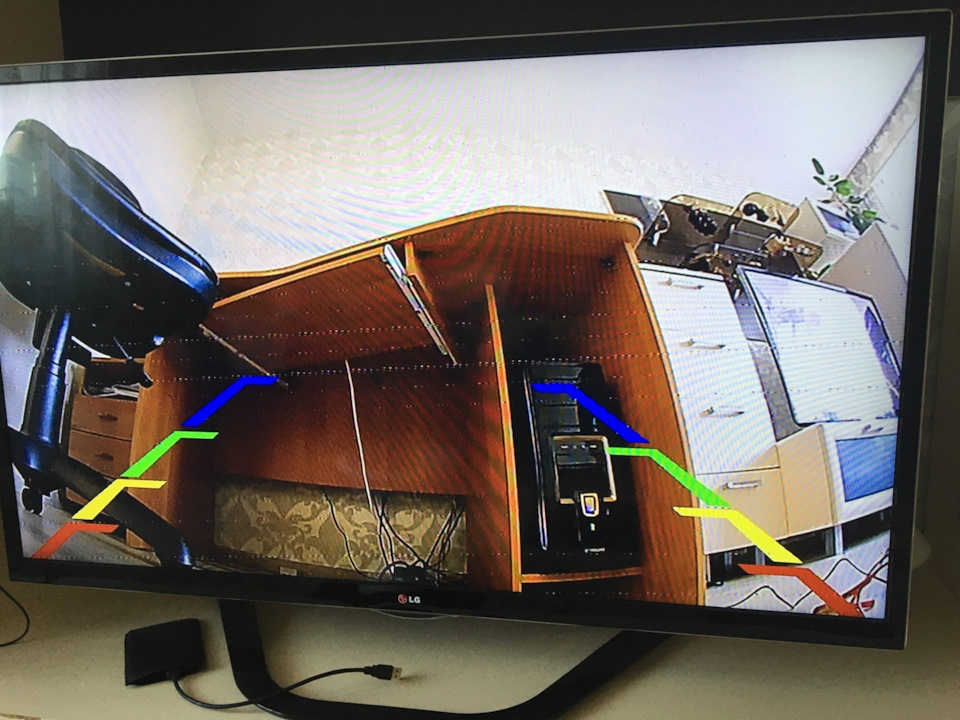

Первым делом проверил камеру подключив ее к видео входу на телевизоре и питанию 12В.

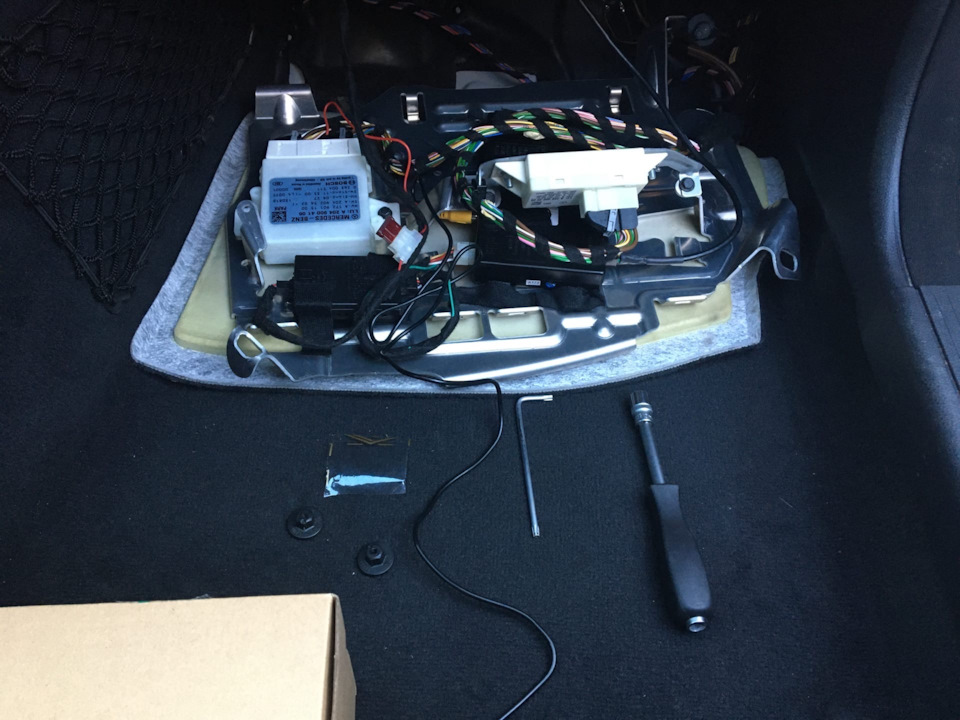

Место для установки видео интерфейса было выбрано за щитом в ногах пассажира.
Камеру для начала просто положил в багажнике, питание к ней взял от заднего хода правого фонаря и протянул от нее провод к видео интерфейсу.
Как оказалось, нельзя на прямую взять питание от заднего фонаря, т.к. лампы проверяются импульсным током.

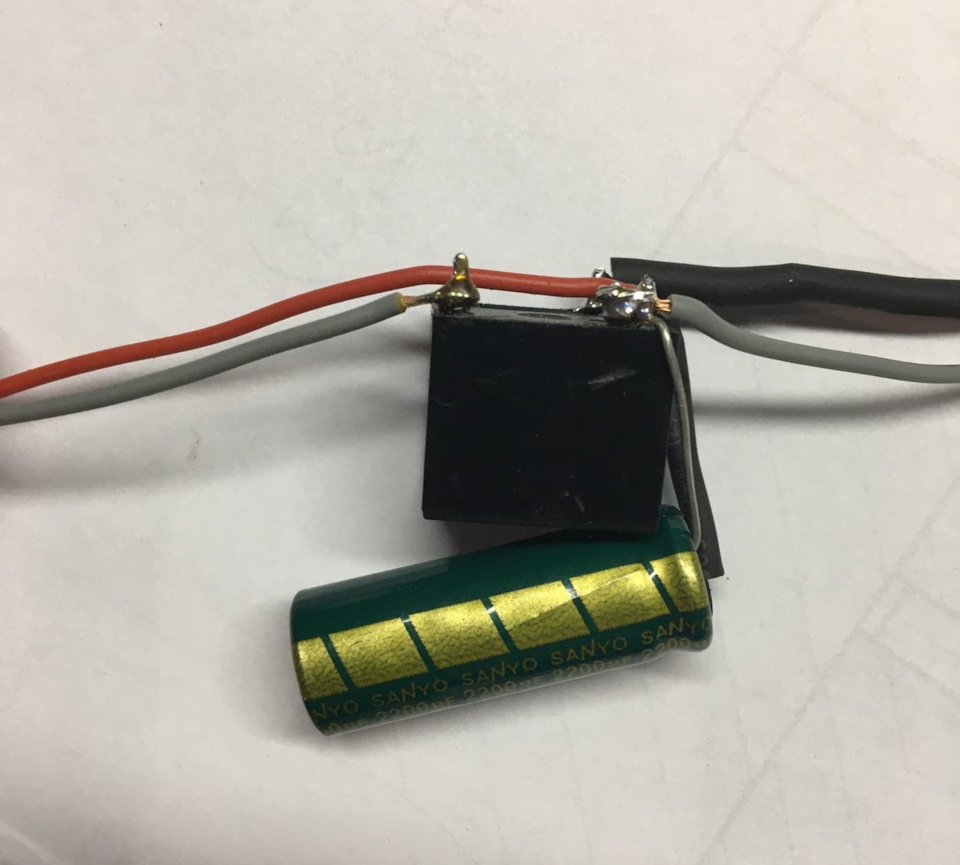

Поэтому подаем питание через реле, предварительно выпрямив и сгладив пульсации через диод и конденсатор.

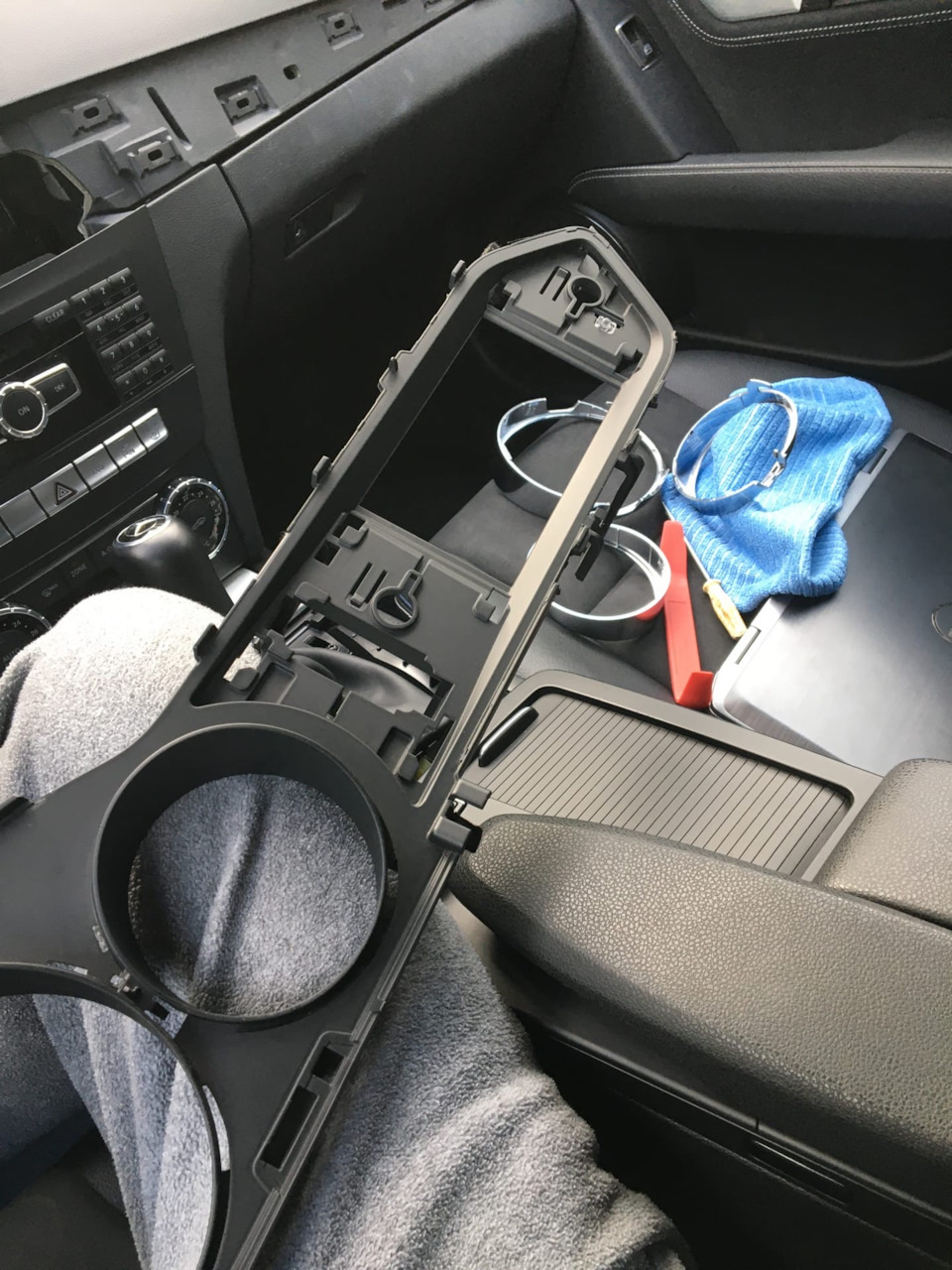

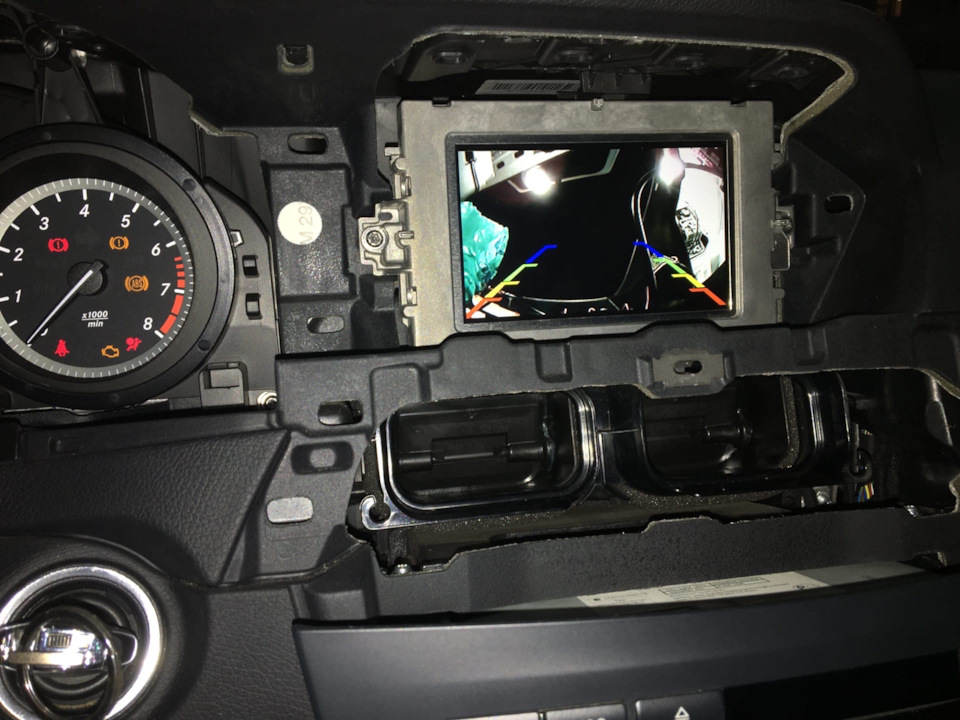

Начал с передней части. Собираем дисплей с накладками.

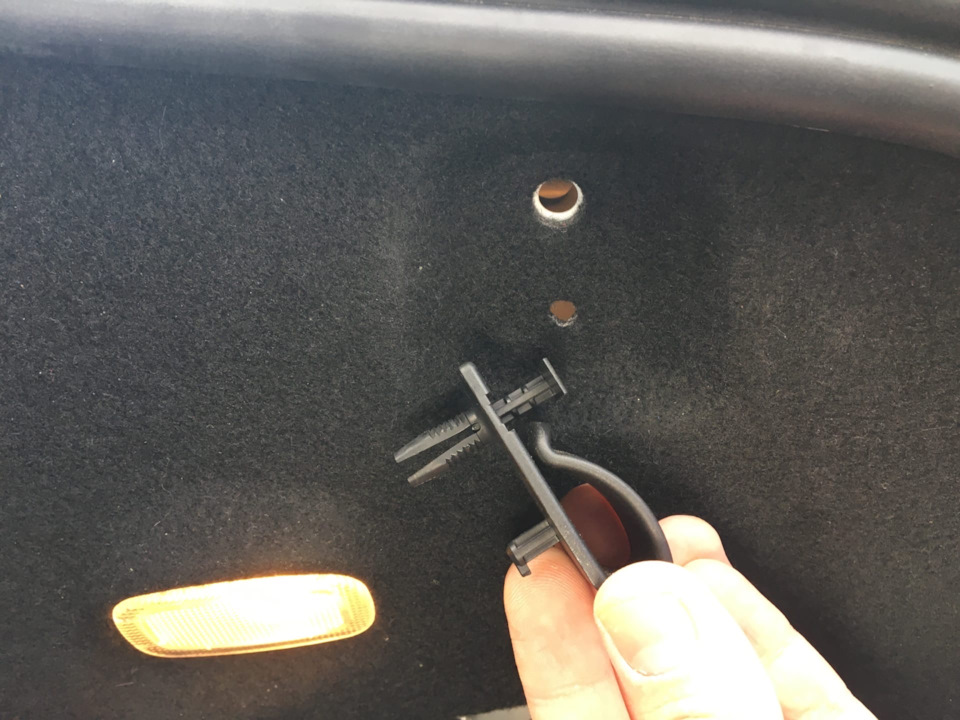

Теперь крышка багажника …

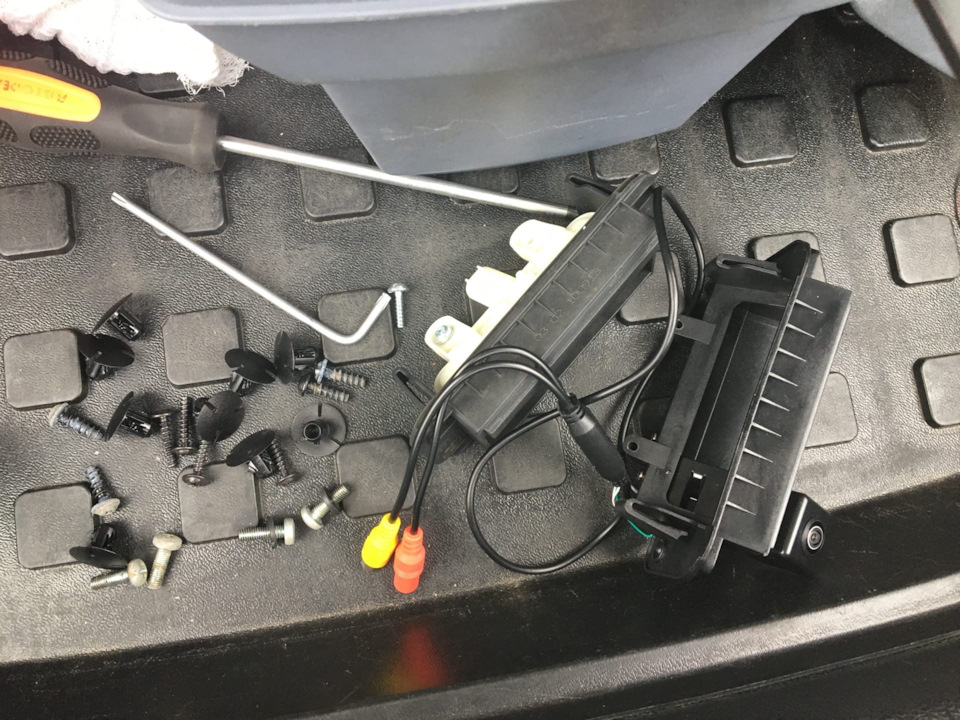

Документик (вдруг кому пригодиться) Снятие и установка накладки ручки крышки багажника.pdf

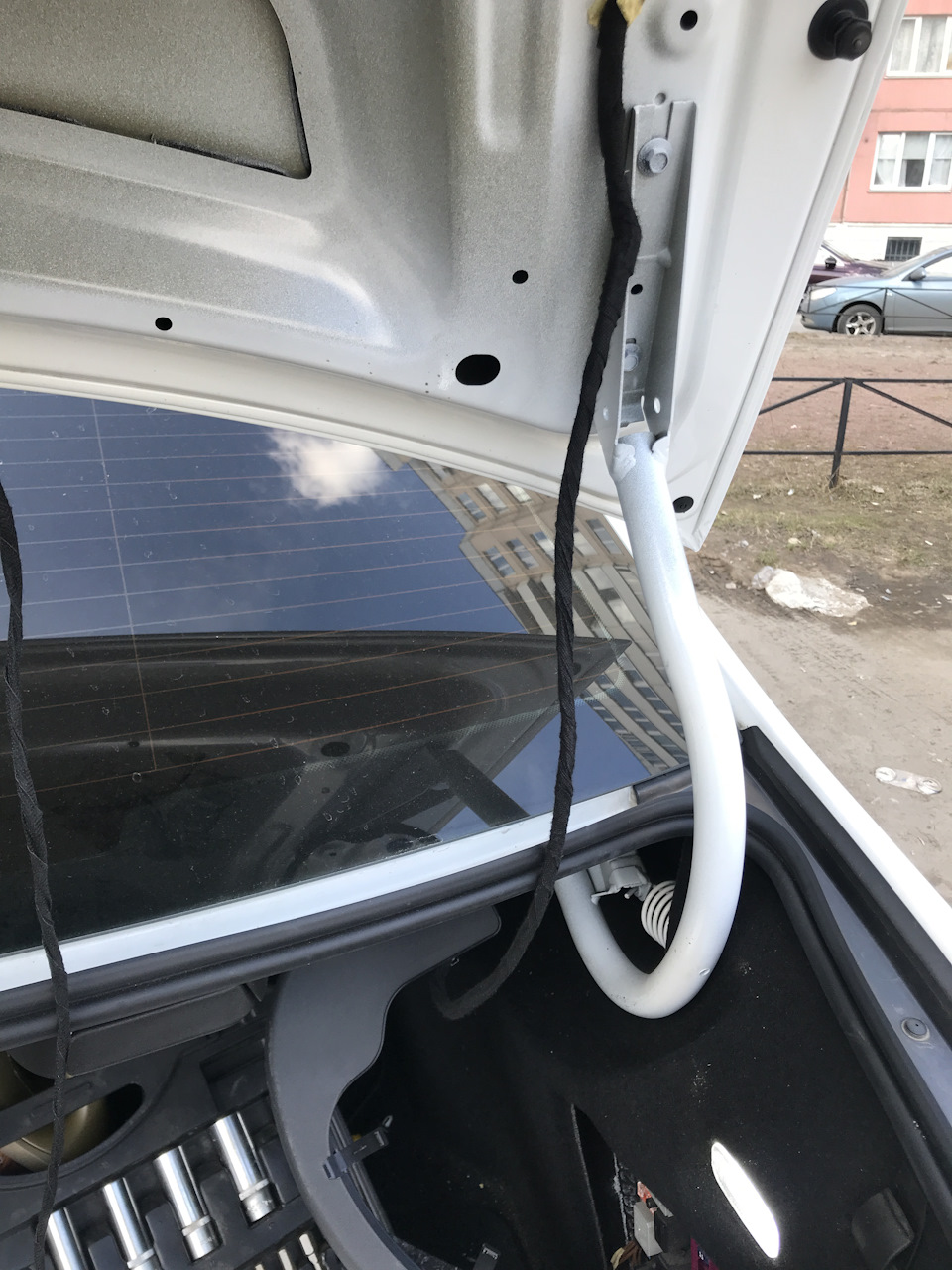

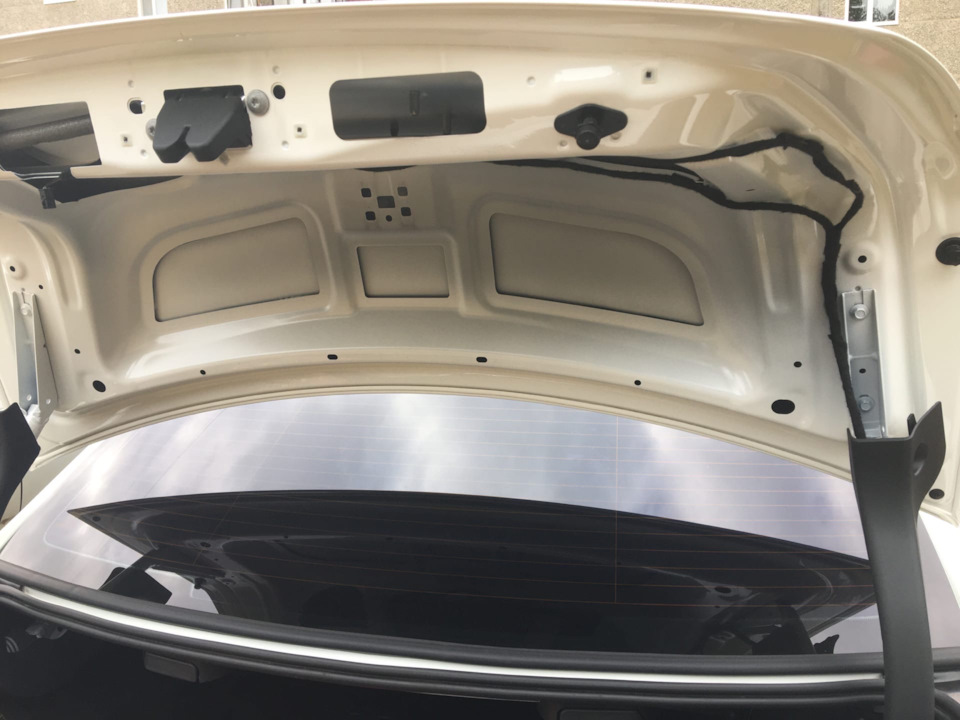

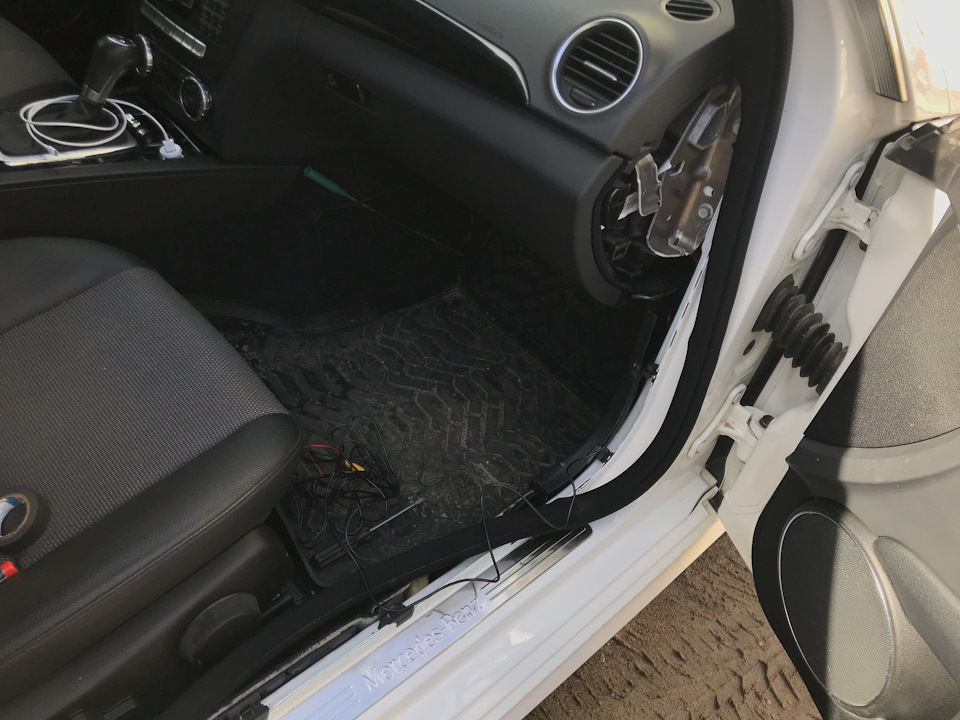

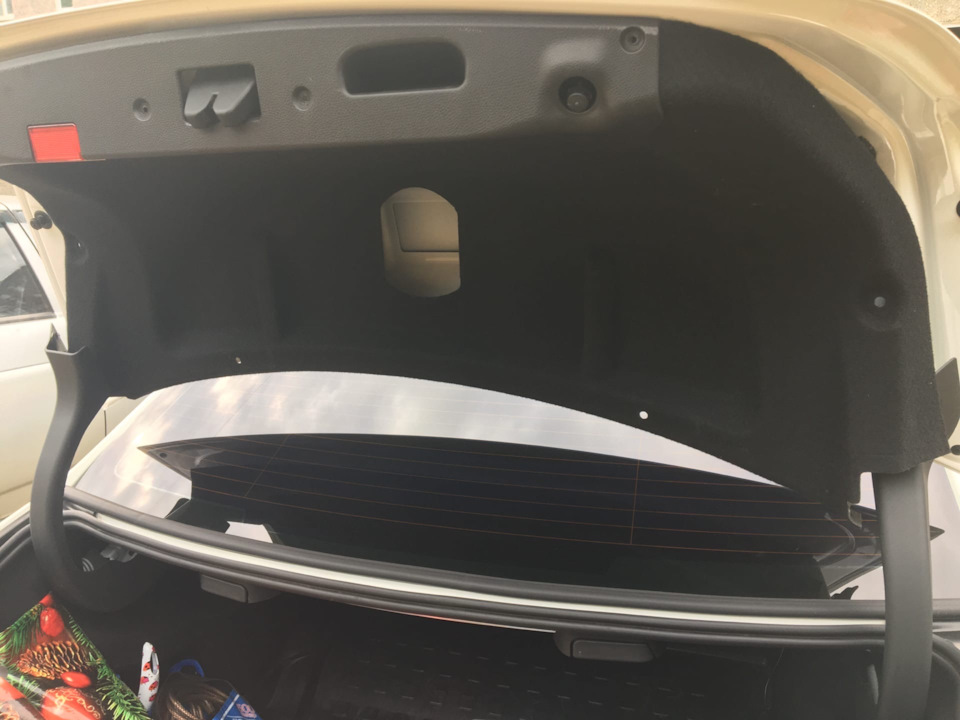

Всю собранную проводку обматываем тканевой изолентой и крепим к штатной проводке крышки багажника. Далее спускаемся по правой стороне и заводим проводку под правую обшивку багажника предварительно разобрав ее.

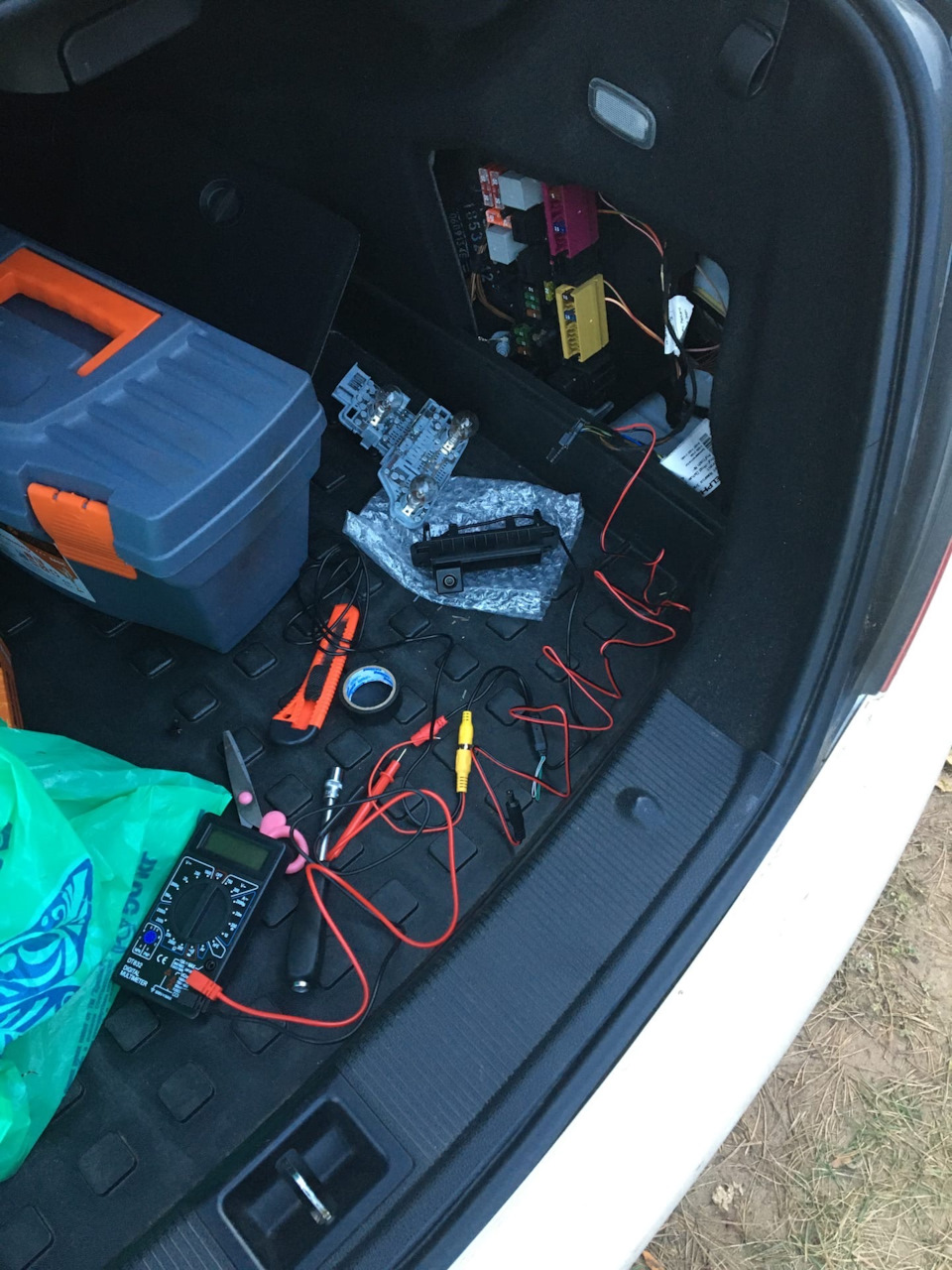

Постоянный плюс я нашел в заднем блоке предохранителей докупив контакт лира N90732603 VAG (оригинал A 011 545 84 26 ждать было очень долго), кольцевой контакт массы 6.2 мм (я купил обычный. Оригинал A 000 982 62 02 кому нужно) и предохранитель на 5А.
Установка Comand Online 4.5 и камеры на Мерседес С-класса W204
Свою актуальность кузов W204 утратит еще нескоро! А это значит, что даже после появления W205 кузова, не теряет актуальность необходимость дооснащения С-шки “технологическими» удобствами.
В воскресенье к нам на доустановку приехал Мерседес W204. Задача были предельна ясна — установить Comand Online 4.5 и камеру заднего хода.
Все преимущества системы Comand перед Audio20 клиенту итак были ясны (звук, навигация, камера заднего вида), и мы без промедления приступили к работе.
Установка и замена Comand осуществляется с частичной разборкой передней панели.
В качестве камеры заднего вида был выбран оригинальный комплект Мерседес. Комплект включает себя непосредственно камеру и планку крышки багажника в которую и монтируется камера.
Установка камеры осуществляется с разборкой задней части крышки багажника. Провода камеры протягиваются через салон непосредственно к системе Команд.
Вместе с экраном мультимедии меняется передняя планка, которая является еще и накладкой спидометра.
Установка команда – это не только замена управляющего компонента, но и обязательная замена экрана системы 💻
Инсталляция и монтаж оборудования длился не менее 4 часов.
Установлена система Comand, а это значит, что в автомобиле улучшился звук!
— Появилась навигация с картами 2015 года.
— Музыку теперь можно прослушивать и с SD карты, слот под которую, находится на лицевой части системы.
+ возможность подключения зеркалирования с телефона и установки ТВ Тюнера!
В качестве головного устройства был выбран Comand Online 4.5 с CD чейнджером на 6 дисков!
Качественная картинка с камеры заднего вида вне зависимости от времени года и погодных условий. Единственное но – это отсутствие парковочных линий.
А что же еще?! 🏁 Конечно же отличное настроение клиента!) 💪
P.S.
Оставайтесь с нами и следите за новостями! Скоро автозапуск на W204 и Hardman Kordon на GL!
Всем удачи и отличной недели! ✌
И ставим лайки 👇 ☑➕ если Вам понравилась работа 😉
Наша страница на DRIVE2:
Комментарии 90
Здравствуйте.
Сориентируйте пожалуйста по стоимости команда 4.5 онлайн?
Добрый день, ответил в лс по стоимости
А как же доп охлаждение для всего этого? Не ставили кулер? И почему ориг камера без парковочных линий, пожалста, можете прокомментировать
Здравствуйте, вежливые люди именно так начинают диалог 😉
Все что требовалось — установлено, мы не отражаем каждый элемент на фото, а также не пишем инструкции с картинками 🤷🏻♂️ При желании возможна установка и без дополнительного кулера, на функционале этот момент никак не сказывается.
Что касается парковочных линий или динамической разметки — в данной модели такой функционал отсутствует и никогда не был доступен.
Добрый день и спасибо за ответ.
пс. несколько раз с моб тел писал более развернуто но комментарий не отправлялся. Отправился только короткий с раза 5-го.
Приятно что на эти вещи обращают внимание
Установка камеры заднего хода — Часть 1
08.04.15 — Пришла камера и была благополучно заинсталлена. Питание с лампы заднего хода взять — идея швах, так как тачка начинает проверять целостность ламп и импульсами валит камеру в аут, соответственно залепил ее на САМ блок, на первый попавшийся контакт. Завтра из экзиста заберу контакты и предохранитель и доделаю все по фен-шую. Фоток еще закинул, смотрите, изучайте.
Как я не писал продавану что камера нужна без линий — все похрену))) Так что родную разметку команда отключил и оставил эти сраненькие линии, не мешают и не парят)
Все узлы в марсадесах пишутся сокращенно, порой сидишь как осел и отдупляешь — что есть что…
RWK — Камера заднего вида
SRVC — Стандартная камера заднего вида.
Есть еще пара вариантов кодировок — но мне они нафик не нужны (цифровая камера, которая по сигналу кан шины просыпается и еще чототам…
Парковочные линии рисует сам команд, но если китай приехал с такими линиями, то в команде это можно отключить.
Решил не страдать фигней и купил на алиэкспрессе первую попавшуюся камеру, компактную, по описанию крутую… Написал продавану что нужна именно NTSC — пришла посылка, я доволен, забил на нее болт… Прошло пол года — думаю. дай поставлю…
Взял крутую свою ленту, интсрумент для кавыряния салона, торксы для снятия команда…
Тянул тщательно, аккуратно, проматал весь жгут тесой (лента тряпичная TESA — поставляется мерседесовцам).

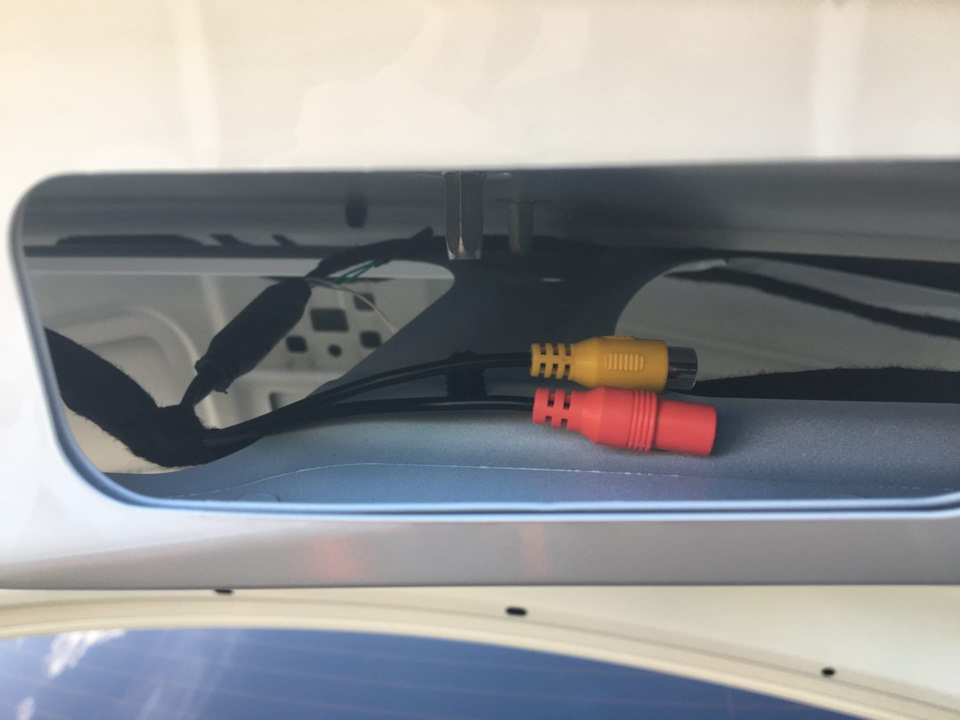

Завел в багажник, дал питание — на экране скачет изображение — камера PAL — продаван осел, я еще больший осел, что сразу не посмотрел. В итоге у меня теперь есть проводка, осталось только саму камеру подключить правильную. которую уже перезаказал. (В крышке багажника в жгуте теперь есть клеммы питания камеры и тюльпан.
Если камеру настроить как видео аукс, она показывает, мне аж понравилось, так что решил добить дело до конца. А видеорегистратор, который сейчас занимает видеовход в команде перекачует на заднюю развлекательную систему, которую я буду колхозить через пару недель, когда приедут все детали.
